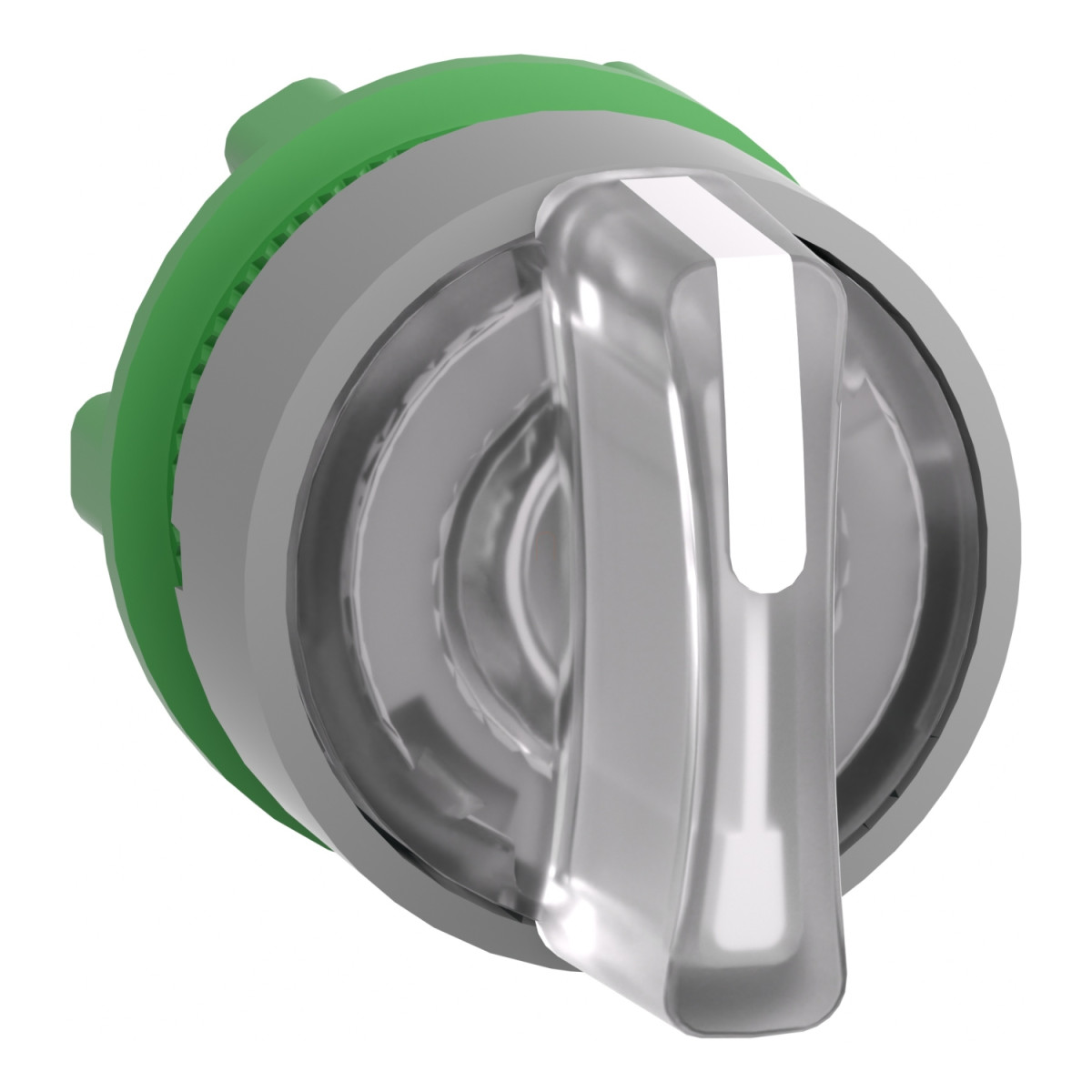

A Schneider Electric Harmony XB5 sorozatú ZB5AK1513C0 világító választókapcsoló fej egy csúcsminőségű ipari vezérlőelem, amely tökéletes választás különböző gépek, berendezések és automatizálási rendszerek kezelőfelületeihez. Ez a 22 mm átmérőjű, 3 állású, középre visszatérő választókapcsoló fej szürke műanyag peremmel és fehér standard fogantyúval rendelkezik, amely kiváló láthatóságot biztosít az ipari környezetben is.
A ZB5AK1513C0 kódjelű termék az univerzális LED-es blokkokkal való kompatibilitásra lett optimalizálva. Funkcionalitása és biztonsági jellemzői változatlanok maradnak a megjelenésében esetlegesen bekövetkező változások ellenére is. A 3 pozíciós (+/- 45°) választókapcsoló kialakítása lehetővé teszi a precíz vezérlést, míg a középre visszatérő rugós mechanizmus biztosítja, hogy a kapcsoló mindig visszatérjen alaphelyzetbe a kezelő elengedése után, ami számos biztonsági és vezérlési alkalmazásnál elengedhetetlen.
A Harmony XB5 választókapcsoló fej kiváló mechanikai tartósságot kínál, akár 500 000 kapcsolási ciklust képes teljesíteni meghibásodás nélkül. A termék IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X követelményeinek is. Ez a magas szintű védettség biztosítja, hogy a kapcsoló tökéletesen működjön poros, nedves környezetben is, sőt ellenáll akár a 7 000 000 Pa nyomású nagynyomású mosásnak is 55°C-on, 0,1 méter távolságból. Az IK04 ütésállósági fokozat pedig további védelmet nyújt a mechanikai behatásokkal szemben.
A ZB5AK1513C0 típusú választókapcsoló fej számos nemzetközi szabványnak és tanúsítványnak megfelel, köztük az EN/IEC 60947-5-4, CSA C22.2 No 14, EN/IEC 60947-5-1, JIS C8201-5-1, EN/IEC 60947-5-5, EN/IEC 60947-1, UL 508 és JIS C8201-1 előírásainak. Rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL tanúsítványokkal, ami garantálja a termék globális elfogadottságát és megbízhatóságát. A választókapcsoló kiemelkedő rezgésállósággal (5 gn, f= 2-500 Hz) és ütésállósággal (30 gn 18 ms időtartamú, valamint 50 gn 11 ms időtartamú fél szinusz hullámú gyorsulás) rendelkezik az IEC 60068-2-6 és IEC 60068-2-27 szabványok szerint, ami szélsőséges ipari környezetben is megbízható működést biztosít.
A termék műszaki adatai között szerepel a széles üzemi hőmérséklet-tartomány (-40...70 °C), Class II túlfeszültség kategória az IEC 60536 szabvány szerint, valamint különböző elektromos összeállítási kódok (M3, M6, M10, MF1, MR1, M4), amelyek lehetővé teszik a különböző kontaktusblokk konfigurációkat mind előlapi, mind hátsó szerelés esetén. A termék 29 mm szélességgel, 29 mm magassággal és 43 mm mélységgel rendelkezik, ami kompakt méretezést biztosít a vezérlőpaneleken. A ZB5AK1513C0 választókapcsoló fej kompatibilis az XALD 1...5 kivágásos és XALK 2...5 kivágásos állomásokkal, így rugalmasan illeszthető különböző vezérlőpanelekhez.
Schneider Electric Harmony XB5 - ZB5AK1513C0 - műanyag világító választókapcsoló fej, Ø22, 3 állású, fehér, középre visszatérő, szürke perem műszaki adatok
Általános termékjellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej világító választókapcsolóhoz
Termék kompatibilitás: Univerzális LED
Rövid terméknév: ZB5
Előlapi anyag: Szürke színre galvanizált műanyag
Szerelési átmérő: 22 mm
Fejkialakítás: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Középre visszatérő rugós
Működtető profilja: Fehér standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő információk
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 43 mm
Mechanikai élettartam: 500000 ciklus
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: M3 - <4 kontaktushoz, egyes blokkok használatával elölről szerelve integrált LED-del
M6 - <2 kontaktushoz, egyes blokkok használatával elölről szerelve integrált LED-del és transzformátorral
M10 - <2 kontaktushoz, egyes blokkok használatával elölről szerelve integrált LED-del
MF1 - <2 kontaktushoz, egyes blokkok használatával elölről szerelve integrált LED-del
MR1 - <2 kontaktushoz, egyes blokkok használatával hátulról szerelve integrált LED-del
M4 - <4 kontaktushoz, egyes és dupla blokkok használatával elölről szerelve integrált LED-del
Eszköz megjelenése: Alapelem
Környezeti paraméterek
Védőkezelés: TH
Üzemi környezeti hőmérséklet: -40…70 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-4, CSA C22.2 No 14, EN/IEC 60947-5-1, JIS C8201-5-1, EN/IEC 60947-5-5, EN/IEC 60947-1, UL 508, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulás az IEC 60068-2-27 szerint
