A Schneider Electric Harmony XB5 termékcsalád ZB5AK1483C0 cikkszámú világító választókapcsoló feje professzionális ipari alkalmazásokhoz tervezett, megbízható vezérlőelem. Ez a prémium minőségű komponens 22 mm-es szabványos furatba szerelhető, és kiválóan alkalmas különféle ipari környezetben történő használatra, ahol a kezelő egyértelmű vizuális visszajelzést igényel a kapcsolási állapotról.

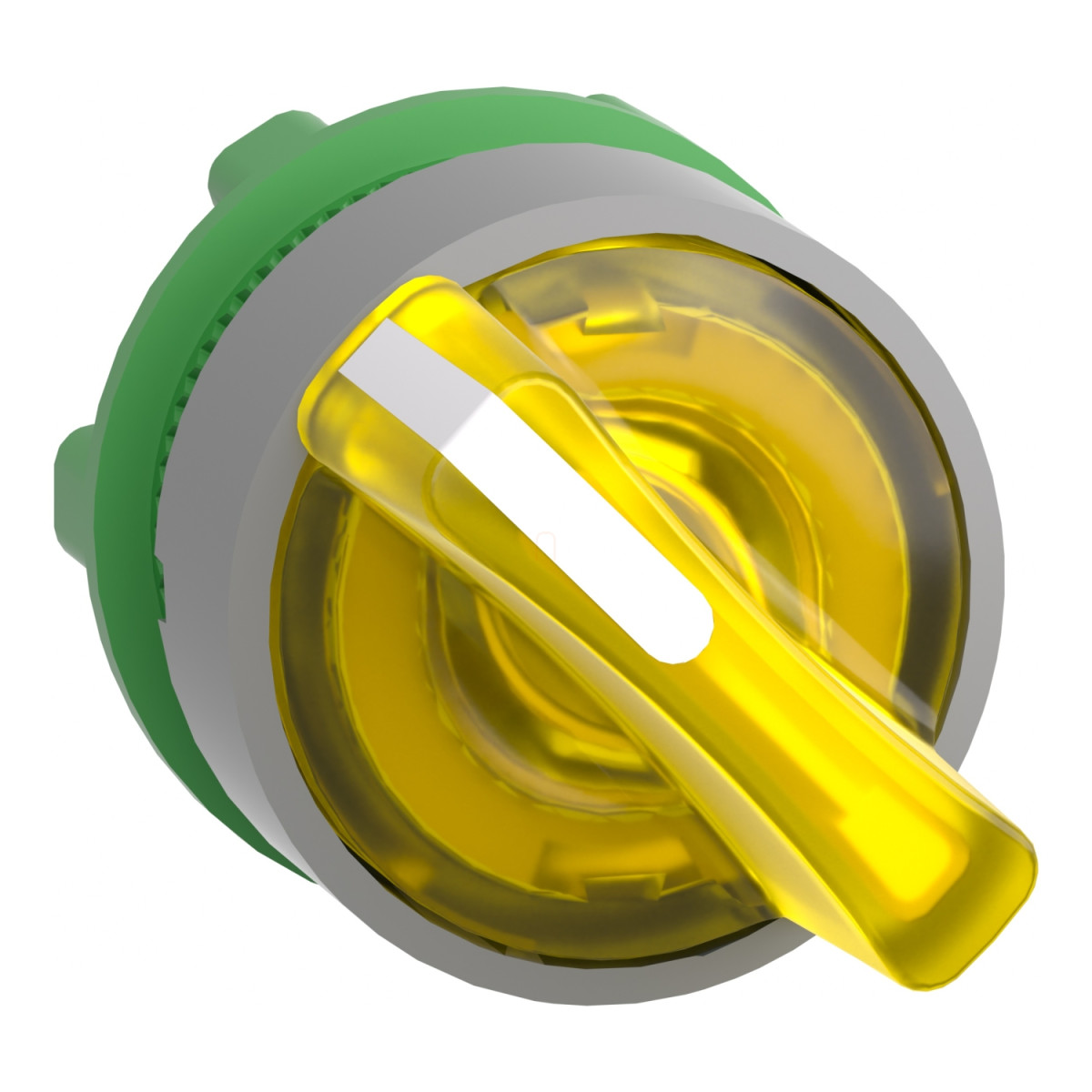

A ZB5AK1483C0 modell egy szürke műanyag peremmel és sárga standard fogantyúval rendelkező világító választókapcsoló fej, amely jobbról balra, rugós visszatérésű működésű. A három pozíciós kialakítás és a 90°-os kapcsolási szög lehetővé teszi a különböző vezérlési módok közötti egyszerű és intuitív váltást. Az univerzális LED kompatibilitás biztosítja, hogy a kapcsoló különféle világítási konfigurációkkal működjön együtt, ami jelentősen növeli a felhasználási lehetőségeket és a rugalmasságot. A komponens kerek kialakítású jelzőegység fejjel rendelkezik, ami az ipari környezetben való jó láthatóságot biztosítja.
A választókapcsoló fej rendkívül strapabíró, amit az 500 000 kapcsolási ciklust biztosító mechanikai élettartam is alátámaszt. A termék széles körű védettséggel rendelkezik a különböző környezeti hatásokkal szemben: IP66 és IP67 védettségi fokozat az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X védettség is jellemzi. Figyelemre méltó a nagy nyomású mosóval szembeni ellenállása is, amely 7 000 000 Pa nyomást is képes elviselni 55°C-on, 0,1 méter távolságból. A vibráció- és ütésállóság kiemelkedő: 5 gn rezgésállóság (2-500 Hz frekvenciatartományban) az IEC 60068-2-6 szerint, valamint 30 gn (18 ms) és 50 gn (11 ms) ütésállóság fél-szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően. A ZB5AK1483C0 működési hőmérsékleti tartománya -40°C-tól +70°C-ig terjed, ami különösen szélsőséges környezeti feltételek mellett is megbízható működést biztosít.
A termék széles körű kompatibilitással rendelkezik különböző elektromos összeállításokhoz. Használható M3 kód szerinti konfigurációban, amely akár 4 érintkezőt támogat egyszeres blokkokkal, előlapi szerelésben, integrált LED-del. Emellett M6, M10, MF1, MR1 és M4 kódok szerinti összeállításban is alkalmazható, ami változatos kapcsolási lehetőségeket biztosít. A ZB5AK1483C0 kompatibilis az XALD 1-5 kivágással és XALK 2-5 kivágással rendelkező állomásokkal, tovább növelve a felhasználási területeket. Számos nemzetközi szabványnak és tanúsítványnak felel meg, többek között: UL 508, JIS C8201-5-1, EN/IEC 60947-5-5, CSA C22.2 No 14, valamint rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal is.
Schneider Electric Harmony XB5 - ZB5AK1483C0 - műanyag világító választókapcsoló fej, Ø22, 2 állású, sárga, jobbról visszatérő, szürke perem műszaki adatok
Általános információk
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Rövid készüléknév: ZB5
Előlap anyaga: Szürke színnel bevont műanyag
Szerelési átmérő: 22 mm
Oszthatatlansági mennyiség: 1
A jelzőegység alakja: Kerek
Működtető típusa: Jobbról balra rugós visszatérésű
Működtető profil: Sárga standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai élettartam: 500000 ciklus
Állomás név: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetételek
Elektromos összetétel kódjai:
M3 - kevesebb mint 4 érintkező, egyes blokkok használata elülső rögzítéssel integrált LED-del
M6 - kevesebb mint 2 érintkező, egyes blokkok használata elülső rögzítéssel integrált LED-del és transzformátorral
M10 - kevesebb mint 2 érintkező, egyes blokkok használata elülső rögzítéssel integrált LED-del
MF1 - kevesebb mint 2 érintkező, egyes blokkok használata elülső rögzítéssel integrált LED-del
MR1 - kevesebb mint 2 érintkező, egyes blokkok használata hátsó rögzítéssel integrált LED-del
M4 - kevesebb mint 4 érintkező, egyes és dupla blokkok használata elülső rögzítéssel integrált LED-del
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, JIS C8201-5-1, EN/IEC 60947-5-5, CSA C22.2 No 14, EN/IEC 60947-5-4, EN/IEC 60947-1, EN/IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL felsorolt
Ellenállóképesség
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
