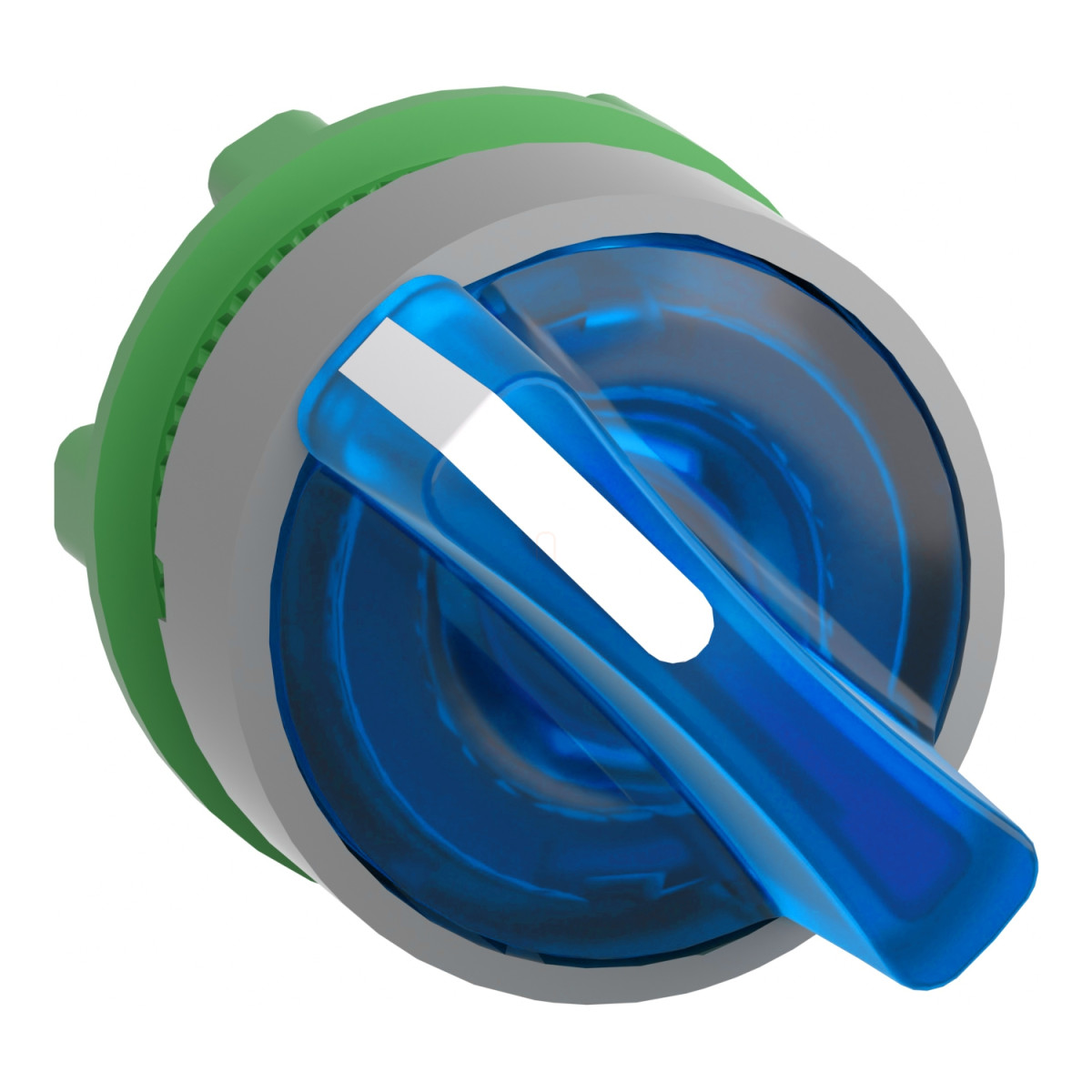

A Schneider Electric Harmony XB5 termékcsalád ZB5AK1463C0 cikkszámú világító választókapcsoló feje kiváló minőségű ipari kapcsolóelem, amely tökéletes választás vezérlőpultok és irányítópanelek kialakításához. Ez a modern kivitelű, kék fogantyús, szürke keretes kapcsolófej az ipari környezetben és vezérlőpaneleken történő alkalmazásra lett optimalizálva, ahol a vizuális visszajelzés és a megbízható működés elengedhetetlen.
A ZB5AK1463C0 egy 22 mm átmérőjű, univerzális LED-es világítással ellátott választókapcsoló fej, amely két pozícióval (90°-os elfordulással) és jobbról automatikusan visszatérő rugós mechanizmussal rendelkezik. A választókapcsoló kiváló minőségű műanyag anyagból készült, szürke szegéllyel és kék standard fogantyúval, amely nemcsak esztétikus megjelenést biztosít, hanem könnyen felismerhető kezelőfelületet is nyújt a kezelők számára. Az univerzális LED-kompatibilitás révén a kapcsoló különféle vezérlőrendszerekhez illeszthető, és jól látható fényjelzést biztosít a működési állapotról, így a kezelő azonnal láthatja a kiválasztott pozíciót.
A termék kiemelkedő műszaki paraméterekkel büszkélkedhet: IP66 és IP67 védelmi fokozat az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és időszakos vízbe merítés elleni védelmet biztosít. A kapcsolófej NEMA 13 és NEMA 4X védelmi szintnek is megfelel, továbbá ellenáll a 7000000 Pa nyomású, 55 °C hőmérsékletű nagynyomású mosásnak 0,1 méter távolságból. Az IK04 szerinti ütésállóság és a széles, -40...+70 °C közötti működési hőmérséklet-tartomány révén a termék a legszélsőségesebb ipari környezetben is megbízhatóan működik. A 500 000 ciklusos mechanikai élettartam hosszú távú problémamentes működést garantál.
A ZB5AK1463C0 választókapcsoló fej rendkívül sokoldalú, különféle elektromos összetételekkel használható: M3 kód a legfeljebb 4 érintkezőhöz előlapra szerelt egyes blokkokkal, integrált LED-del; M6 kód a legfeljebb 2 érintkezőhöz előlapra szerelt egyes blokkokkal, integrált LED-del és transzformátorral; M10, MF1 és MR1 kódok a legfeljebb 2 érintkezőhöz előlapra vagy hátsó szerelésű egyes blokkokkal, integrált LED-del; valamint M4 kód a legfeljebb 4 érintkezőhöz előlapra szerelt egyes és kettős blokkokkal, integrált LED-del. A kapcsoló nemzetközi szabványoknak való megfelelősége (JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 No 14, EN/IEC 60947-5-5, EN/IEC 60947-5-4, EN/IEC 60947-1, UL 508, JIS C8201-1) és számos tanúsítványa (CSA, DNV, BV, LROS, UL) garantálja a megbízható és biztonságos működést világszerte. A vibráció- és ütésállóság (5 gn 2...500 Hz frekvenciatartományban az IEC 60068-2-6 szerint, illetve 30 gn és 50 gn az IEC 60068-2-27 szerint) tovább növeli a termék robusztusságát ipari környezetben.
Schneider Electric Harmony XB5 - ZB5AK1463C0 - műanyag világító választókapcsoló fej, Ø22, 2 állású, kék, jobbról visszatérő, szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Kezelőszerv profil: Kék standard fogantyú
Előlap anyaga: Szürke színű műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Kezelőszerv típusa: Jobbról balra rugósan visszatérő
Kezelőszerv pozíció információ: 2 pozíció 90°
Mechanikai jellemzők
Jelzőegység fejének alakja: Kerek
Mechanikai élettartam: 500000 ciklus
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 43 mm
Környezeti jellemzők
Védettségi szint: IP66 az IEC 60529 szerint
Védettségi szint: IP67
NEMA védettségi szint: NEMA 13
NEMA védettségi szint: NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0.1 m
IK védettségi fokozat: IK04 az IEC 50102 szerint
Üzemi környezeti hőmérséklet: -40…70 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 No 14, EN/IEC 60947-5-5, EN/IEC 60947-5-4, EN/IEC 60947-1, UL 508, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
Elektromos összetétel
Elektromos összetétel kód: M3 a legfeljebb 4 érintkezőhöz előlapra szerelt egyes blokkokkal, integrált LED-del
Elektromos összetétel kód: M6 a legfeljebb 2 érintkezőhöz előlapra szerelt egyes blokkokkal, integrált LED-del és transzformátorral
Elektromos összetétel kód: M10 a legfeljebb 2 érintkezőhöz előlapra szerelt egyes blokkokkal, integrált LED-del
Elektromos összetétel kód: MF1 a legfeljebb 2 érintkezőhöz előlapra szerelt egyes blokkokkal, integrált LED-del
Elektromos összetétel kód: MR1 a legfeljebb 2 érintkezőhöz hátsó szerelésű egyes blokkokkal, integrált LED-del
Elektromos összetétel kód: M4 a legfeljebb 4 érintkezőhöz előlapra szerelt egyes és kettős blokkokkal, integrált LED-del
