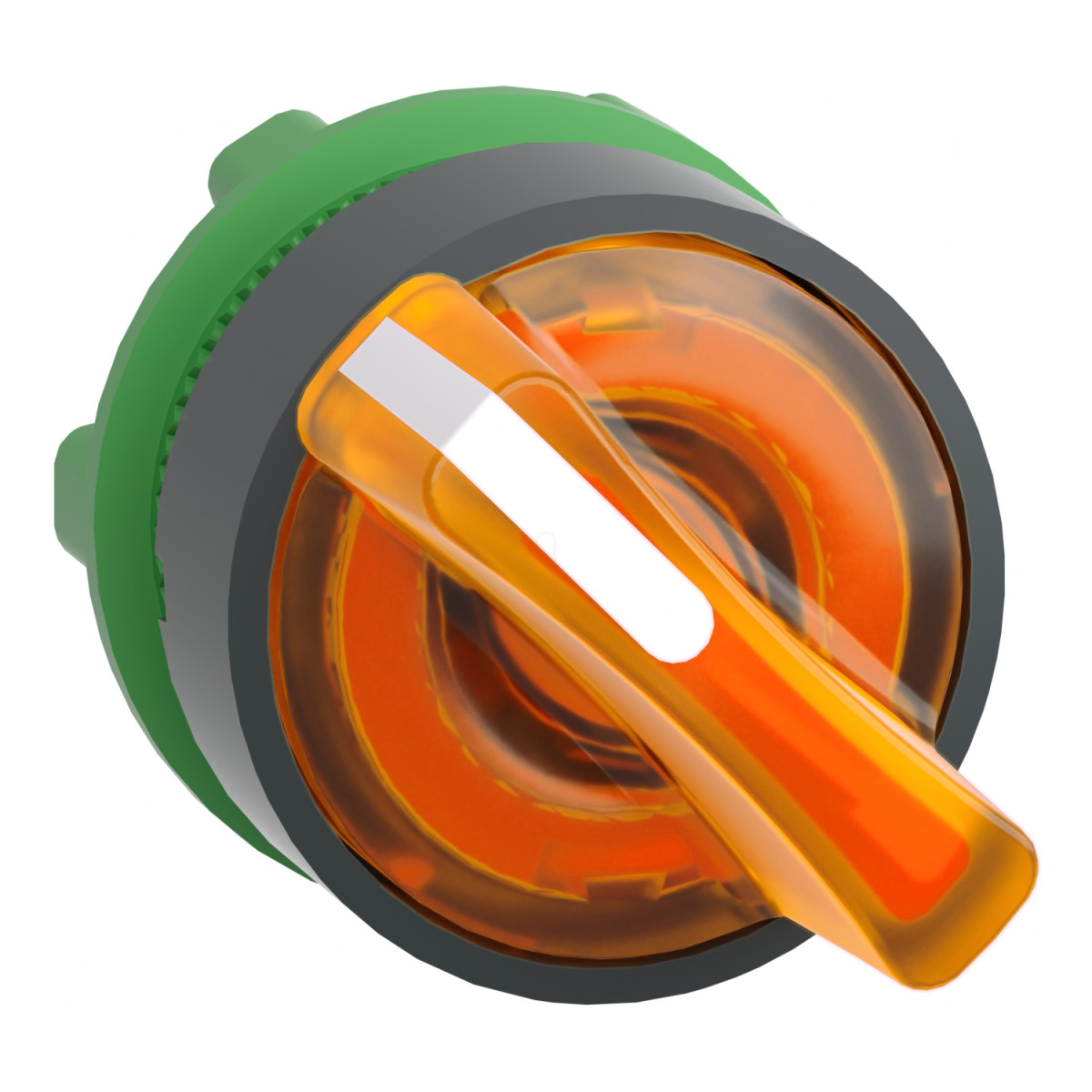

A Schneider Electric Harmony XB5 családba tartozó ZB5AK1453 típusú világító választókapcsoló fej egy kiváló minőségű ipari vezérlőelem, amely tökéletes választás automatizálási és vezérlési alkalmazásokhoz. A termék egy komplett megoldás részét képezi, kifejezetten univerzális LED egységekkel való kompatibilitásra tervezve, ami rugalmas felhasználást tesz lehetővé különböző ipari környezetben.
Ez a narancs színű standard fogantyúval ellátott választókapcsoló fej 22 mm-es szerelőnyílásba illeszkedik, és 2 pozíciós (90°-os) működéssel rendelkezik jobbról balra rugós visszatérítéssel. A kerek kialakítású jelzőegység fej sötétszürke műanyag kerettel készül, ami nemcsak esztétikus megjelenést biztosít, hanem ellenáll a nehéz ipari körülményeknek is. A termék a ZB5 sorozat szabványos megoldása, amelyet könnyű telepíteni és karbantartani.
A ZB5AK1453 kapcsotó kiváló mechanikai tartóssággal rendelkezik, akár 500.000 kapcsolási ciklust is kibír, így hosszú élettartamot biztosít még intenzív használat mellett is. A termék méretei kompaktak: 29 mm szélesség, 29 mm magasság és 43 mm mélység, ami lehetővé teszi a helytakarékos beépítést vezérlőszekrényekbe vagy kezelőpultokba. Kompatibilis különböző állomásokkal, például az XALD 1-5 és XALK 2-5 kivágásokkal rendelkező típusokkal.
A Schneider Electric ZB5AK1453 kapcsolófej rugalmasan alkalmazható különböző kapcsolási konfigurációkban. Támogatja az M3 elektromos összeállítási kódot (max. 4 érintkező egyes blokkokkal előlapi szerelésben integrált LED-del), az M6 kódot (max. 2 érintkező egyes blokkokkal előlapi szerelésben integrált LED-del és transzformátorral), valamint az M10, MF1, MR1 és M4 kódokat különböző érintkező-konfigurációkkal. Ez a sokféleség lehetővé teszi, hogy a terméket különböző vezérlési igényekhez igazítsák.
A ZB5AK1453 választókapcsoló kiemelkedő védelmi tulajdonságokkal rendelkezik: IP66, IP67, IP69 és IP69K védettségi fokozattal bír az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással. Különösen figyelemre méltó a nagy nyomású mosással szembeni ellenállása (7000000 Pa 55 °C-on, 0,1 m távolságról), valamint az IK04 ütésállósága az IEC 50102 szabvány szerint. A termék széles hőmérsékleti tartományban működőképes, -40 és +70 °C között használható, ami lehetővé teszi alkalmazását szélsőséges környezeti feltételek mellett is. Az eszköz számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-5-5, EN/IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14 és UL 508 szabványoknak, és olyan tanúsítványokkal rendelkezik, mint a CSA, DNV, BV, LROS és UL. Kiváló rezgésállósággal rendelkezik (5 gn, f= 2-500 Hz) az IEC 60068-2-6 szerint, valamint ütésállósága is figyelemre méltó (30 gn 18 ms-ig és 50 gn 11 ms-ig) az IEC 60068-2-27 szabványnak megfelelően.
Schneider Electric Harmony XB5 - ZB5AK1453 - műanyag világító választókapcsoló fej, Ø22, 2 állású, narancs, jobbról visszatérő műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító választókapcsoló fej
Kompatibilitás: Univerzális LED
Rövid eszköznév: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejtípus: Standard
Oszthatatlan eladási mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Jobbról balra rugós visszatérítés
Működtető profilja: Narancs standard fogantyú
Működtető pozíció információk: 2 pozíció 90°
Kiegészítő jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai élettartam: 500000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód:
M3: <4 érintkező egyes blokkokkal előlapi szerelésben integrált LED-del
M6: <2 érintkező egyes blokkokkal előlapi szerelésben integrált LED-del és transzformátorral
M10: <2 érintkező egyes blokkokkal előlapi szerelésben integrált LED-del
MF1: <2 érintkező egyes blokkokkal előlapi szerelésben integrált LED-del
MR1: <2 érintkező egyes blokkokkal hátlapi szerelésben integrált LED-del
M4: <4 érintkező egyes és kettős blokkokkal előlapi szerelésben integrált LED-del
Eszköz bemutatása: Alapelem
Környezeti tulajdonságok
Védőkezelés: TH
Környezeti levegő tárolási hőmérséklete: -40…70 °C
Üzemi környezeti levegő hőmérséklete: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-5, EN/IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, EN/IEC 60947-5-4, UL 508, EN/IEC 60947-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Ellenállás tulajdonságok
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
