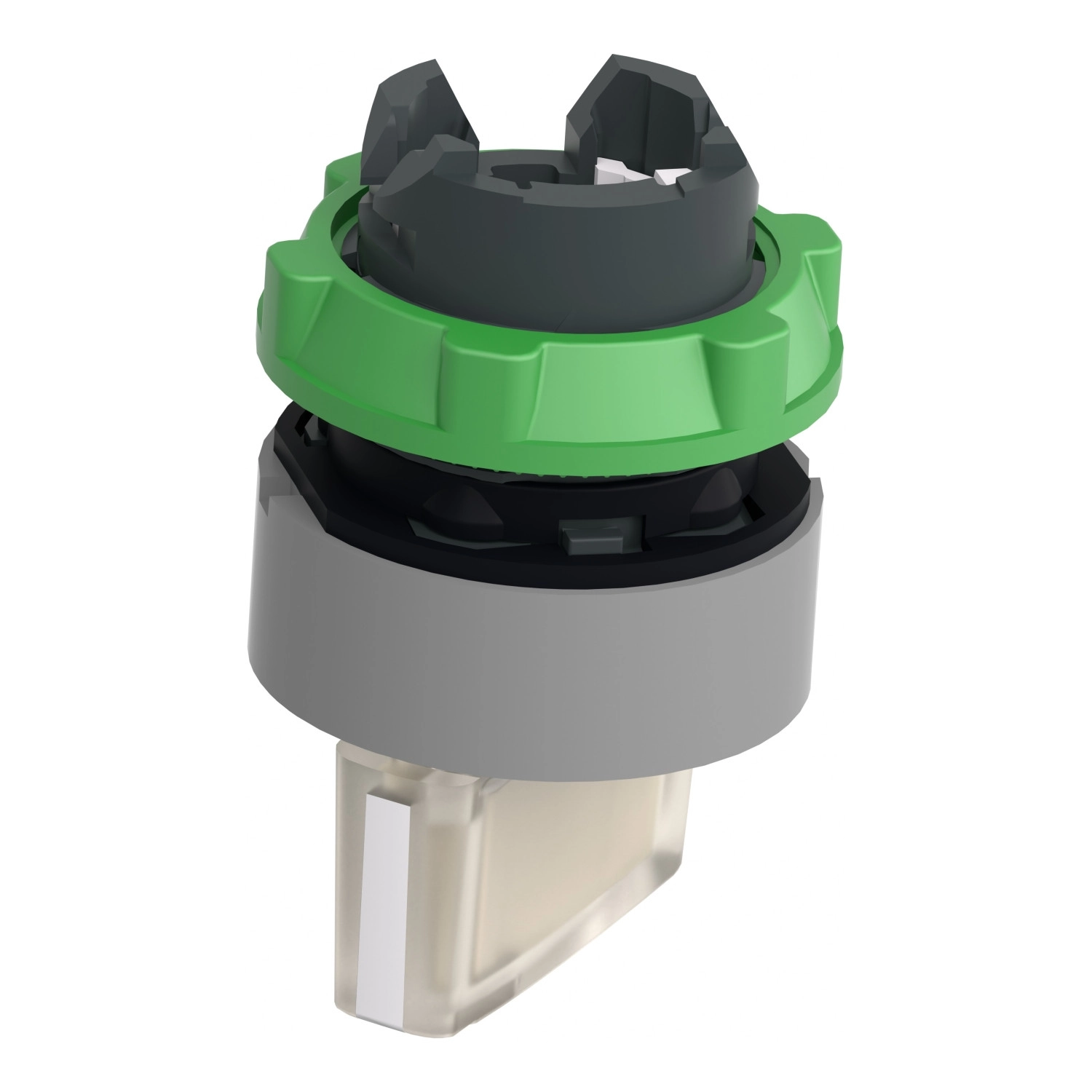

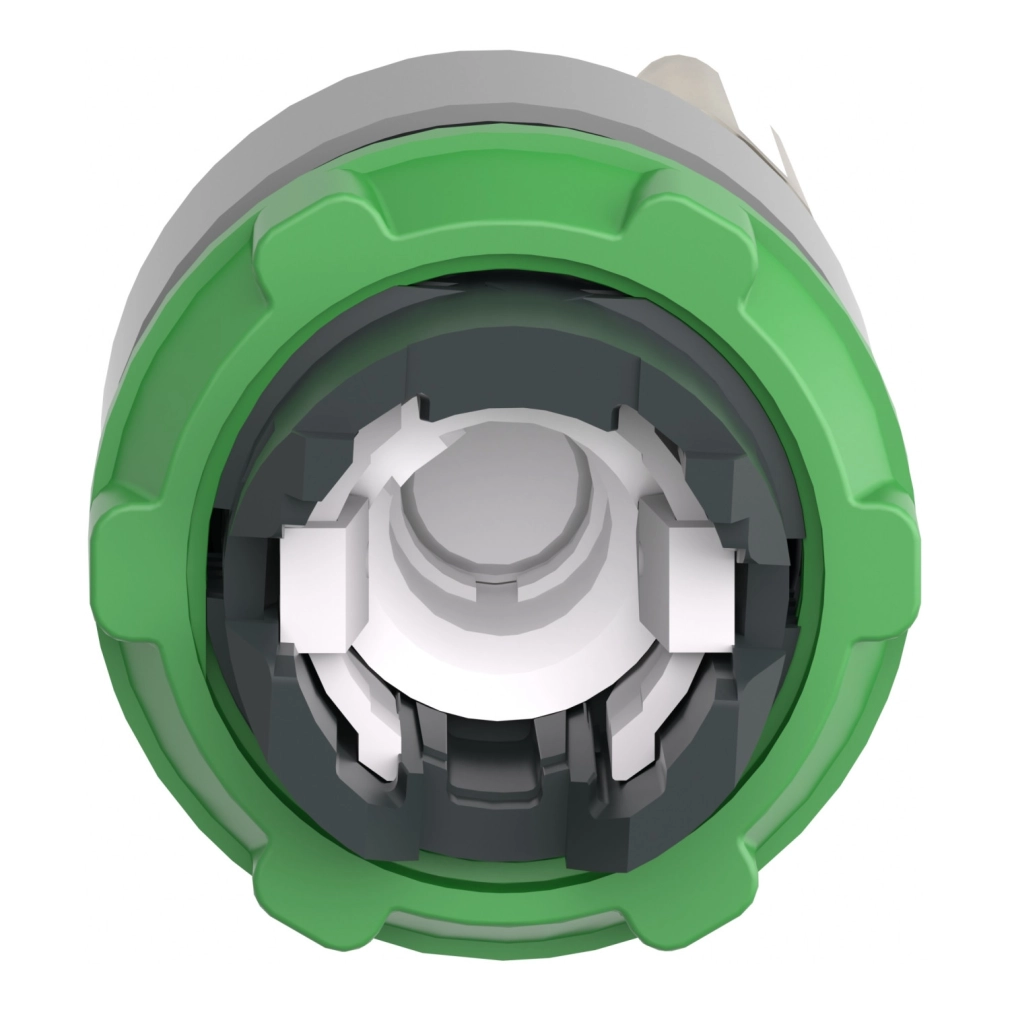

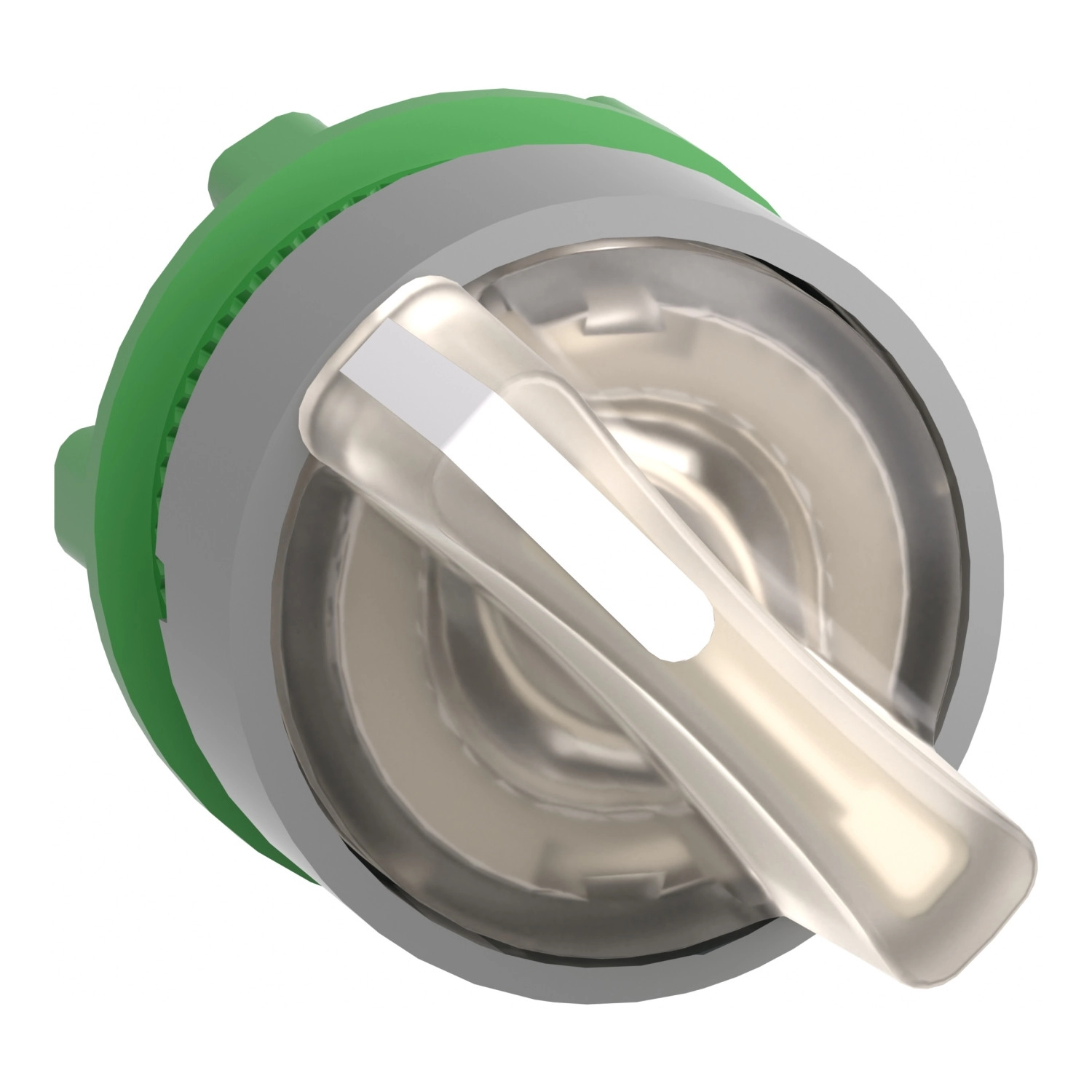

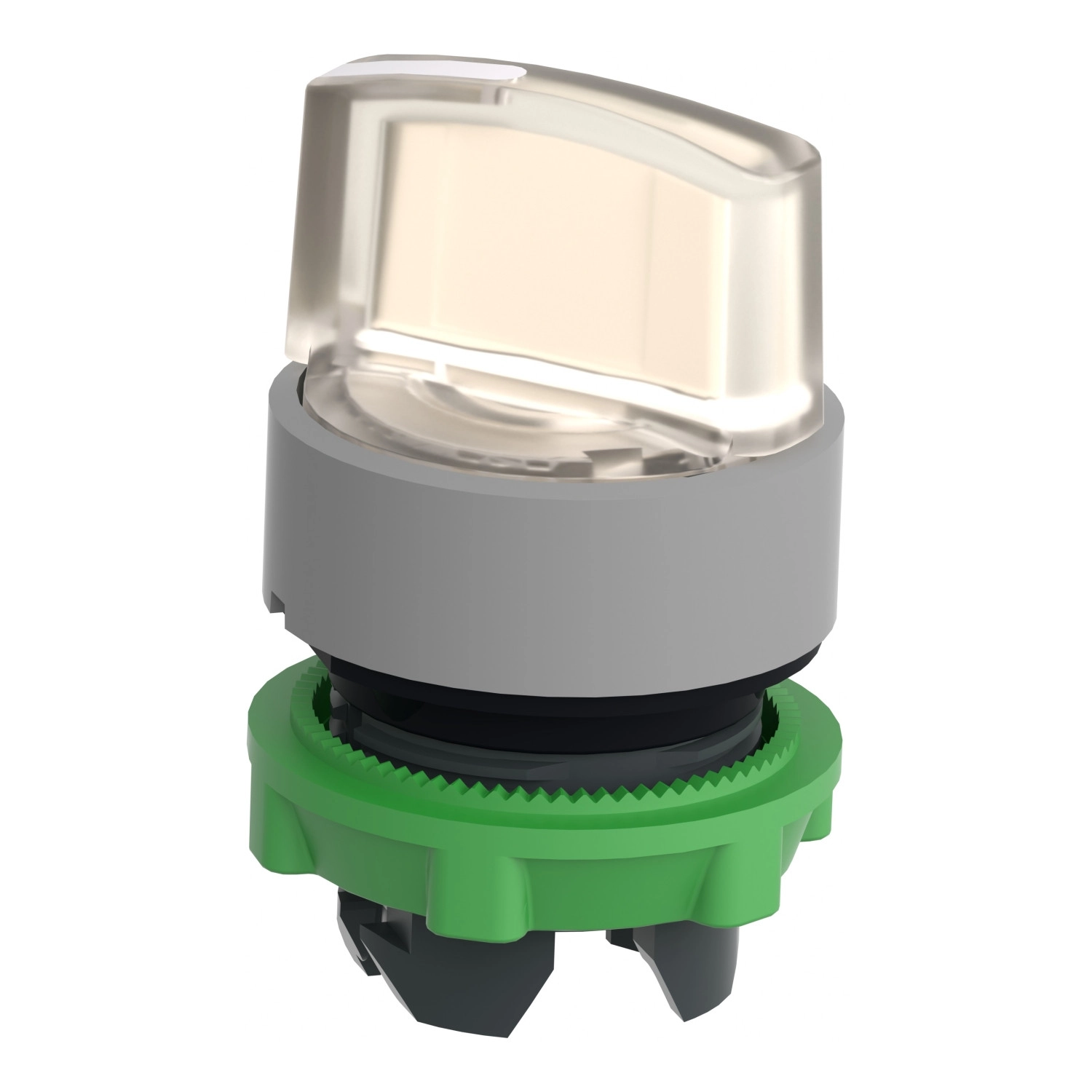

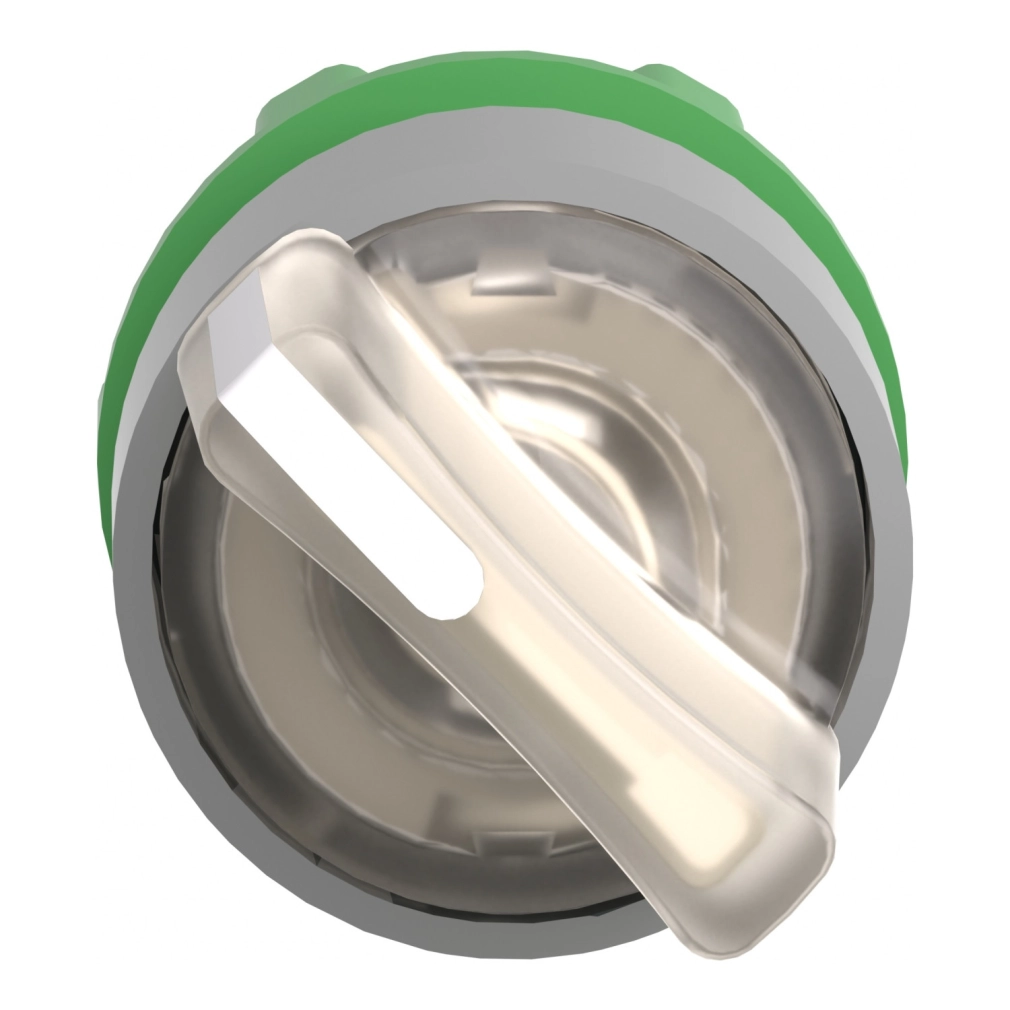

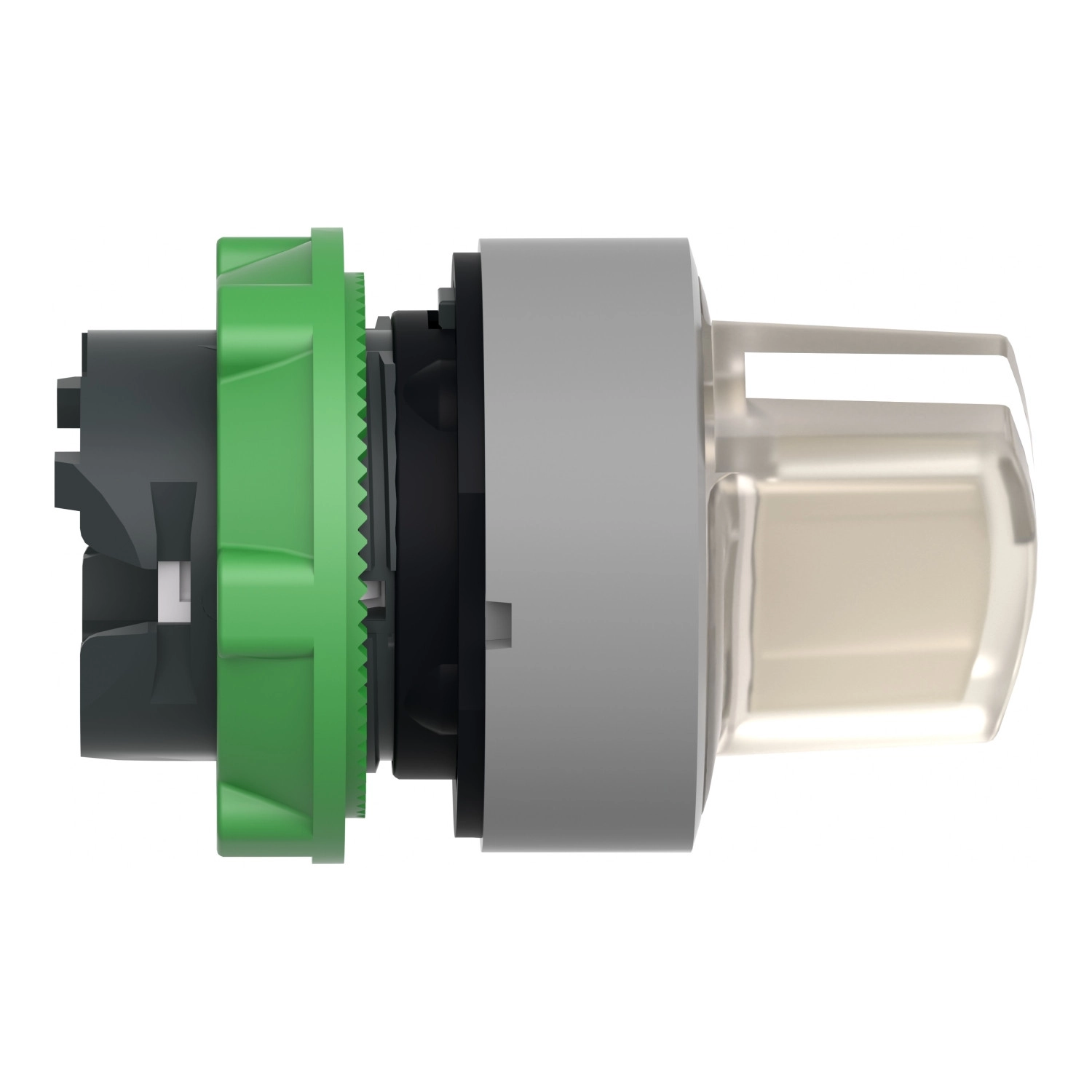

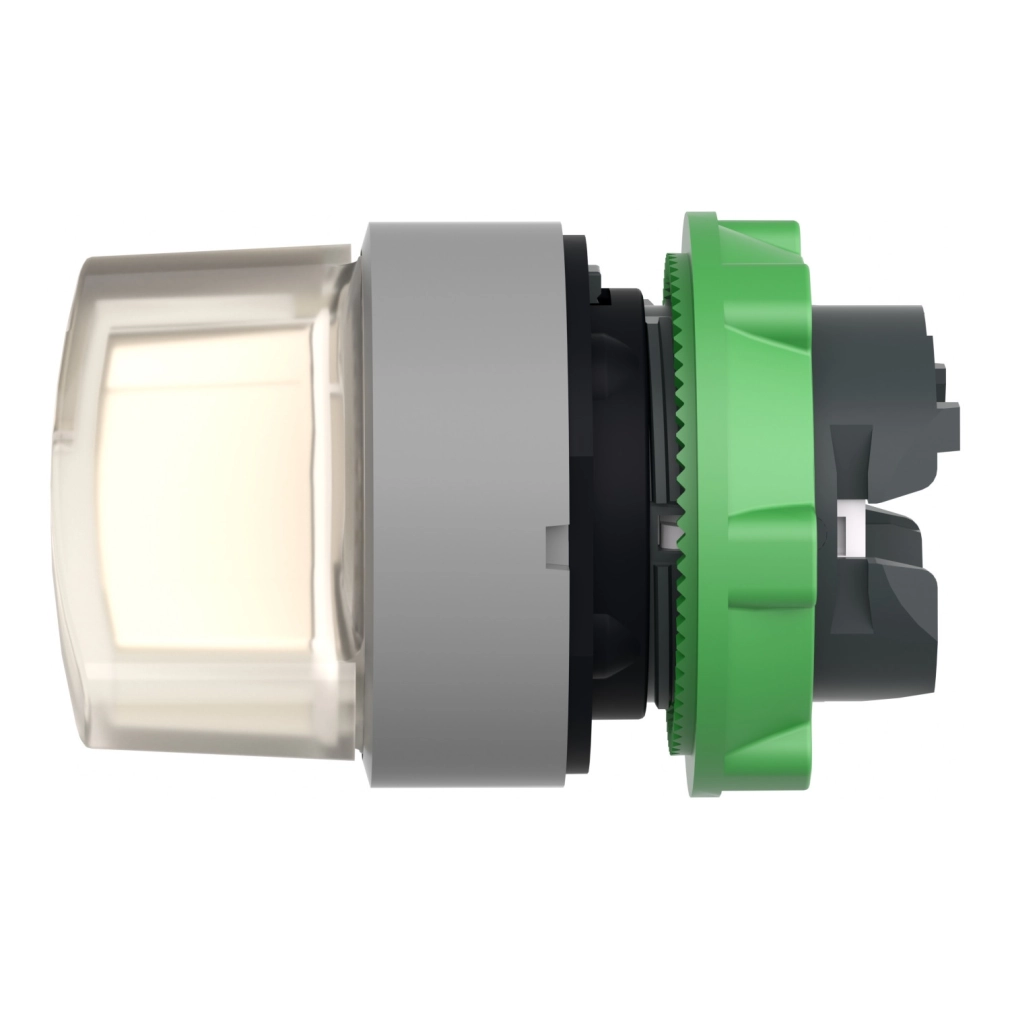

A Schneider Electric Harmony XB5 termékcsalád ZB5AK1413C0 világító választókapcsoló feje egy professzionális ipari vezérlőelem, amely tökéletesen alkalmazható különböző automatizálási és vezérlési feladatokhoz. Ez a komponens a sokoldalú Harmony XB5 sorozat tagjaként biztosítja a megbízható teljesítményt és a hosszú élettartamot, melyre az ipari környezetben dolgozó szakemberek támaszkodhatnak.
A ZB5AK1413C0 egy 22 mm-es szerelési átmérővel rendelkező választókapcsoló fej, amely szürke műanyag kerettel és fehér standard fogantyúval készül. A termék egyik fő jellemzője a jobbról balra történő rugós visszatérés funkció, amely lehetővé teszi a 2 pozíciós (90°) működtetést. Ez a konstrukció ideális olyan alkalmazásokhoz, ahol a kapcsolónak automatikusan vissza kell térnie alaphelyzetbe a működtetés után. A vezérlőelem univerzális LED-del kompatibilis, amely lehetővé teszi a világítási funkciók integrálását a kapcsolási műveletekkel, így javítva a vizuális visszajelzést a kezelő számára. A Harmony XB5 széria alapelemeként ez a termék tervezése során különös figyelmet fordítottak a hosszú élettartamra, amit a 500 000 ciklusos mechanikai tartósság is bizonyít.
A ZB5AK1413C0 műszaki paraméterei között kiemelkedő fontosságú az IP66 és IP67 védettségi fokozat, amely tökéletes védelmet biztosít por és víz ellen, valamint a NEMA 13 és NEMA 4X minősítés, amely alkalmassá teszi kültéri és mosási környezetben történő használatra is. Az IK04 besorolás megfelelő mechanikai védelmet garantál a rongálódások ellen. A termék ellenáll a 7 000 000 Pa nagynyomású mosásnak 55°C-on, 0,1 méter távolságból, ami különösen előnyös olyan környezetekben, ahol rendszeres tisztítás szükséges. Az eszköz -40°C és +70°C közötti hőmérsékleten üzemeltethető és tárolható, így szélsőséges környezeti feltételek mellett is megbízható működést biztosít. A vibráció- és ütésállósági paraméterei (5 gn rezgésállóság 2-500 Hz frekvenciatartományban, 30 gn és 50 gn ütésállóság) tovább erősítik a termék robosztusságát a legigényesebb ipari alkalmazásokban is. A nemzetközi szabványoknak való megfelelést a számos tanúsítvány igazolja, beleértve a CSA, DNV, BV, LROS és UL listázást.
Alkalmazási területét tekintve a ZB5AK1413C0 világító választókapcsoló fej kiváló választás vezérlőpanelekhez, gépekhez, gyártósorokhoz, ahol a megbízható kapcsolás és vizuális visszajelzés együttes biztosítása szükséges. Az elektromos összetétel kódok (M3, M4, M6, M10, MF1, MR1) különböző bekötési lehetőségeket tesznek lehetővé, így rugalmasan alkalmazható akár front, akár hátsó szerelésű konfigurációkban, különböző kontaktus elrendezésekkel. A termék kompatibilis az XALD 1-5 nyílással és XALK 2-5 nyílással rendelkező állomásokkal, tovább növelve alkalmazhatóságát. A ZB5AK1413C0 különösen ajánlott olyan szakemberek számára, akik kiváló minőségű, hosszú élettartamú és megbízható kapcsolóelemeket keresnek ipari automatizálási, vezérlési rendszerekhez.
Schneider Electric Harmony XB5 - ZB5AK1413C0 - műanyag világító választókapcsoló fej, Ø22, 2 állású, fehér, jobbról visszatérő, szürke perem műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Rövid eszköznév: ZB5
Perem anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról balra rugós visszatérő
Működtető profilja: Fehér standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai élettartam: 500000 ciklus
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kódok
M3: <4 érintkező egyedi blokkokkal első rögzítésnél beépített LED-del
M6: <2 érintkező egyedi blokkokkal első rögzítésnél beépített LED-del és transzformátorral
M10: <2 érintkező egyedi blokkokkal első rögzítésnél beépített LED-del
MF1: <2 érintkező egyedi blokkokkal első rögzítésnél beépített LED-del
MR1: <2 érintkező egyedi blokkokkal hátsó rögzítésnél beépített LED-del
M4: <4 érintkező egyedi és dupla blokkokkal első rögzítésnél beépített LED-del
Környezeti jellemzők
Védő kezelés: TH
Környezeti működési hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosás ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK04 az IEC 50102 szerint
Megfelelőség és tanúsítványok
Szabványok: JIS C8201-5-1, EN/IEC 60947-1, UL 508, EN/IEC 60947-5-4, EN/IEC 60947-5-5, EN/IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Ellenállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
