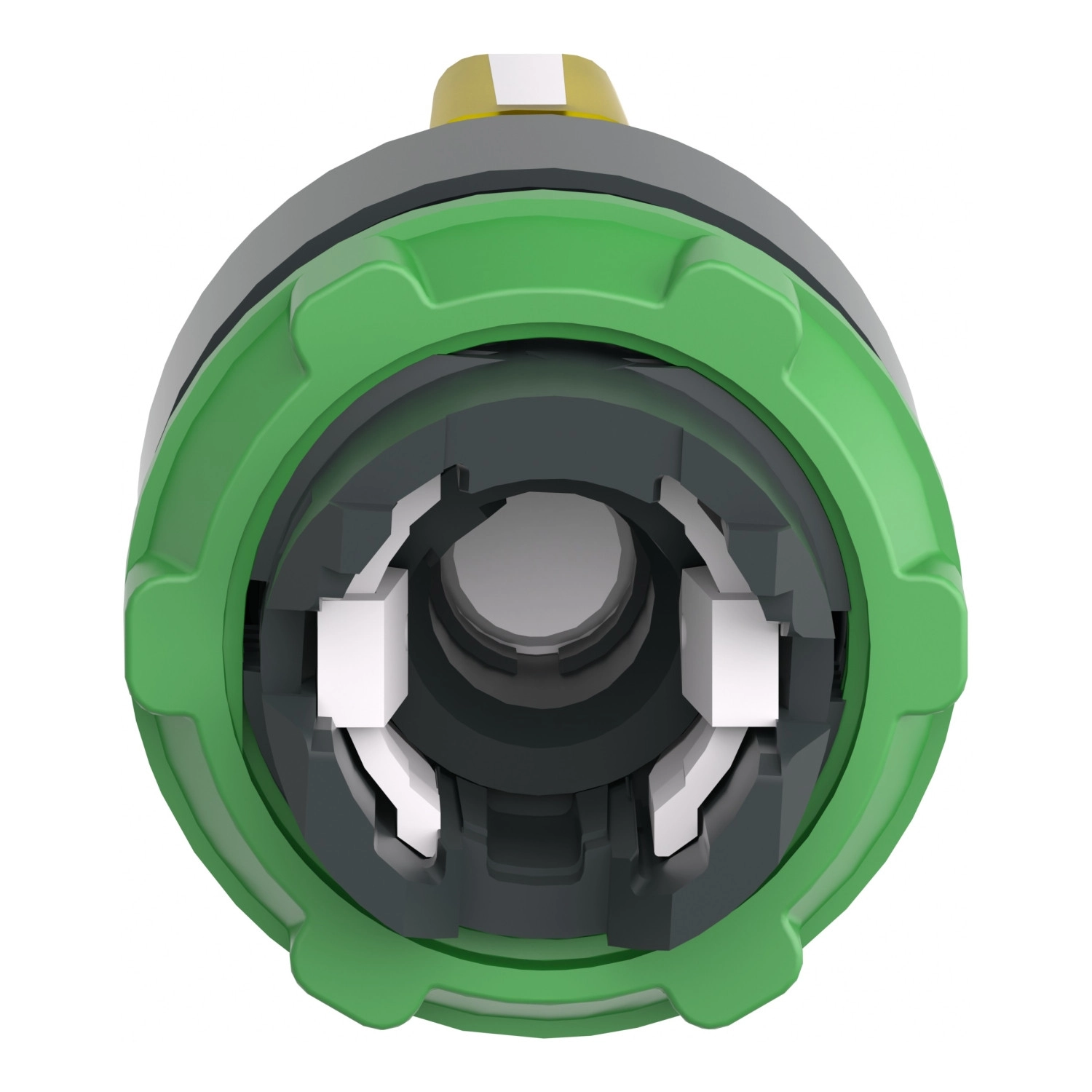

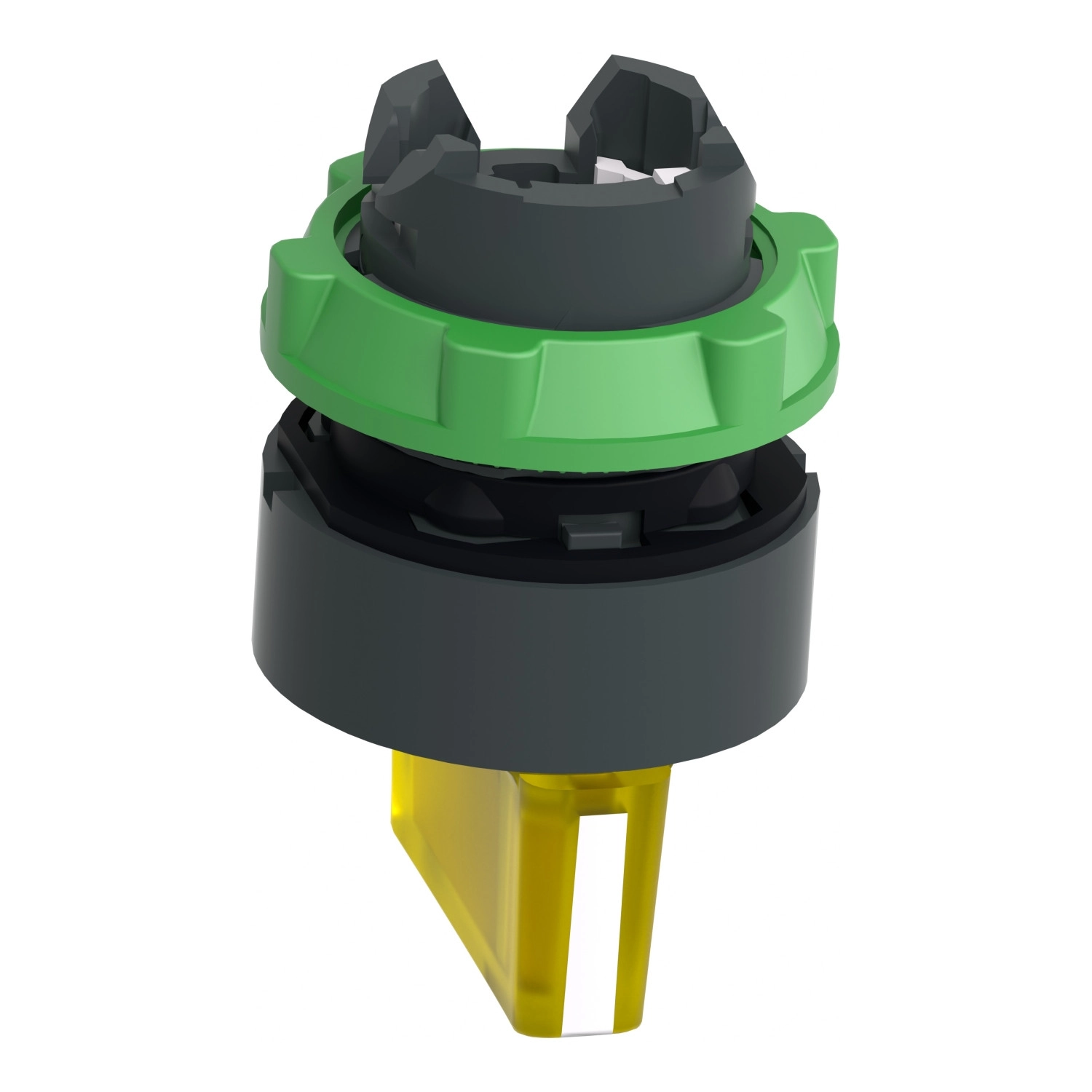

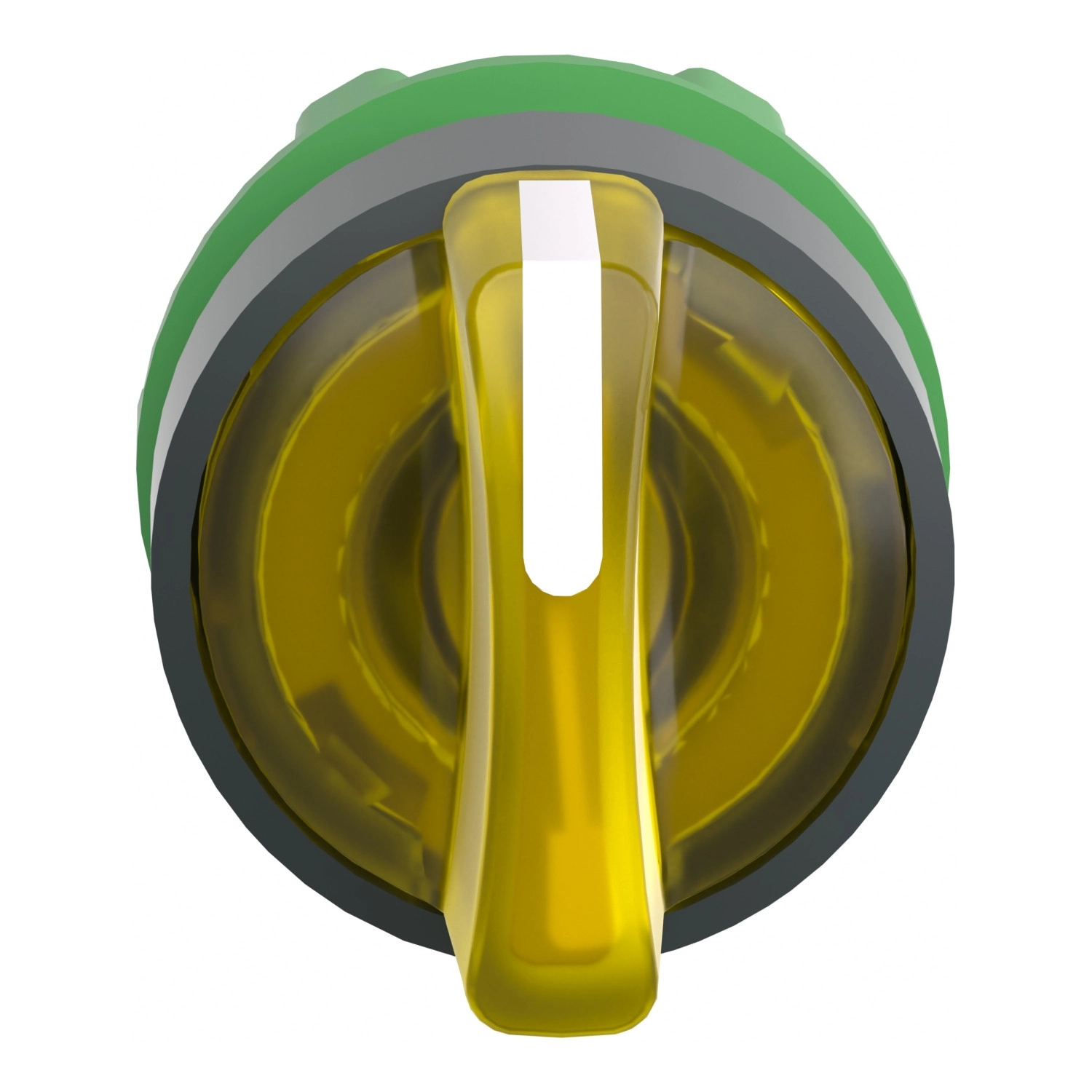

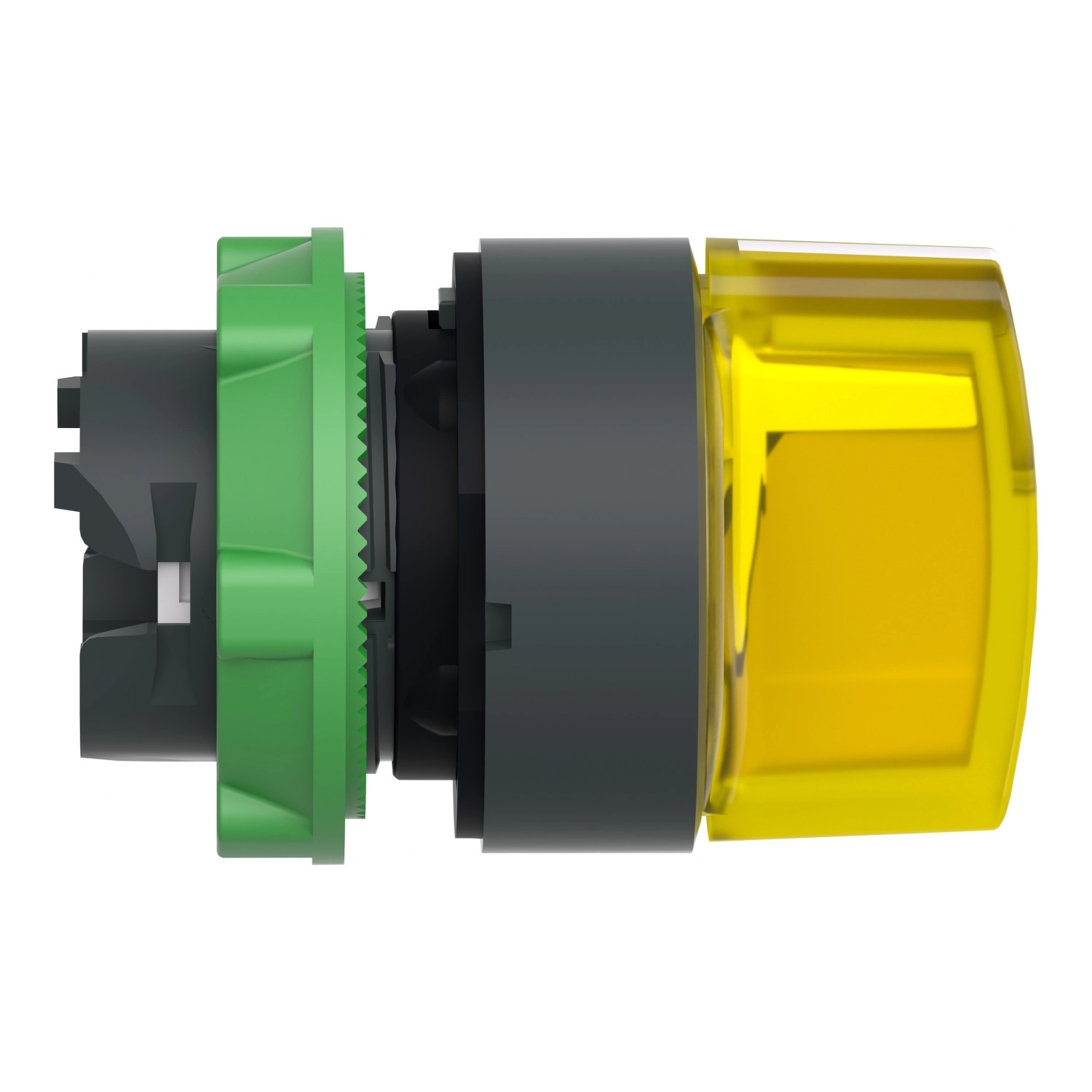

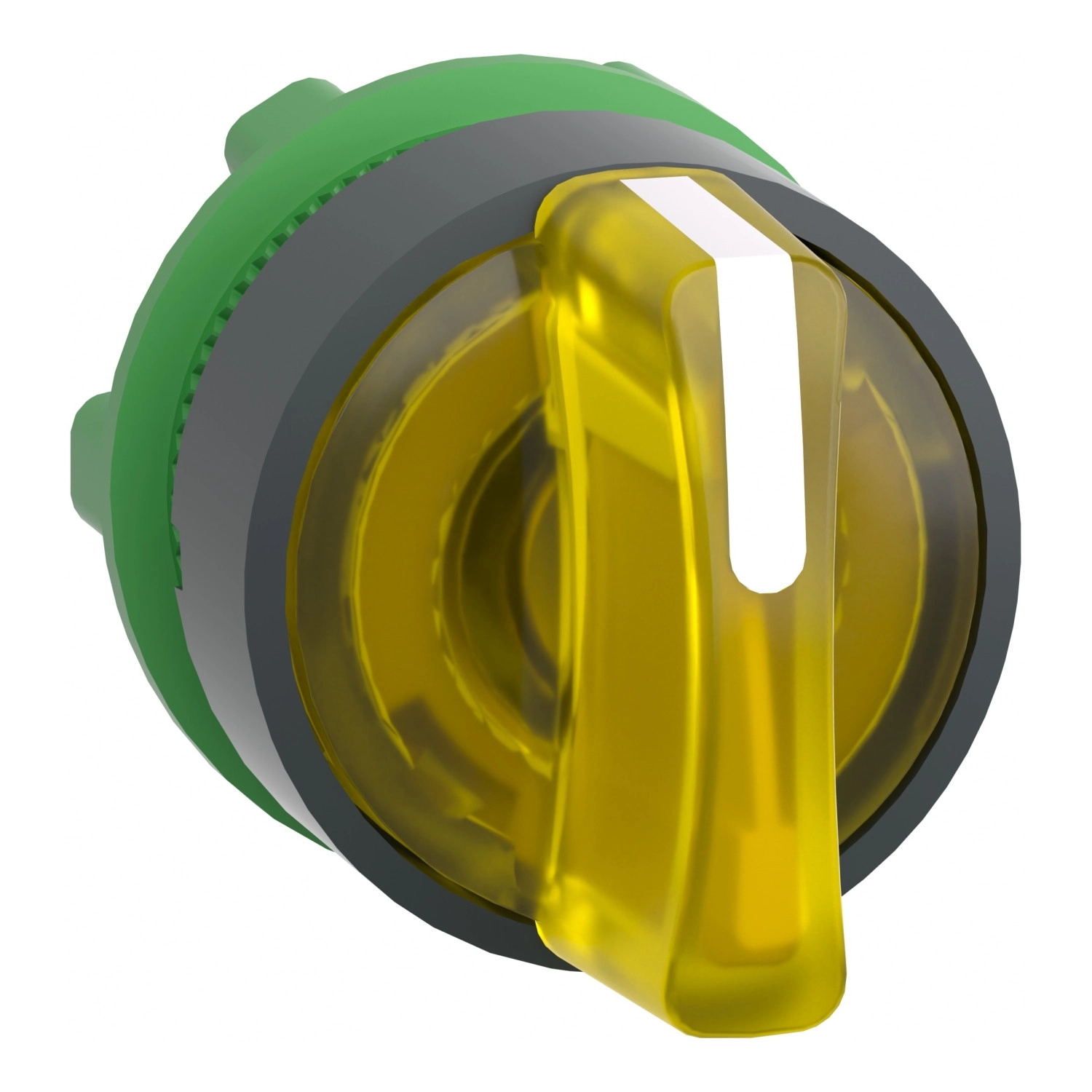

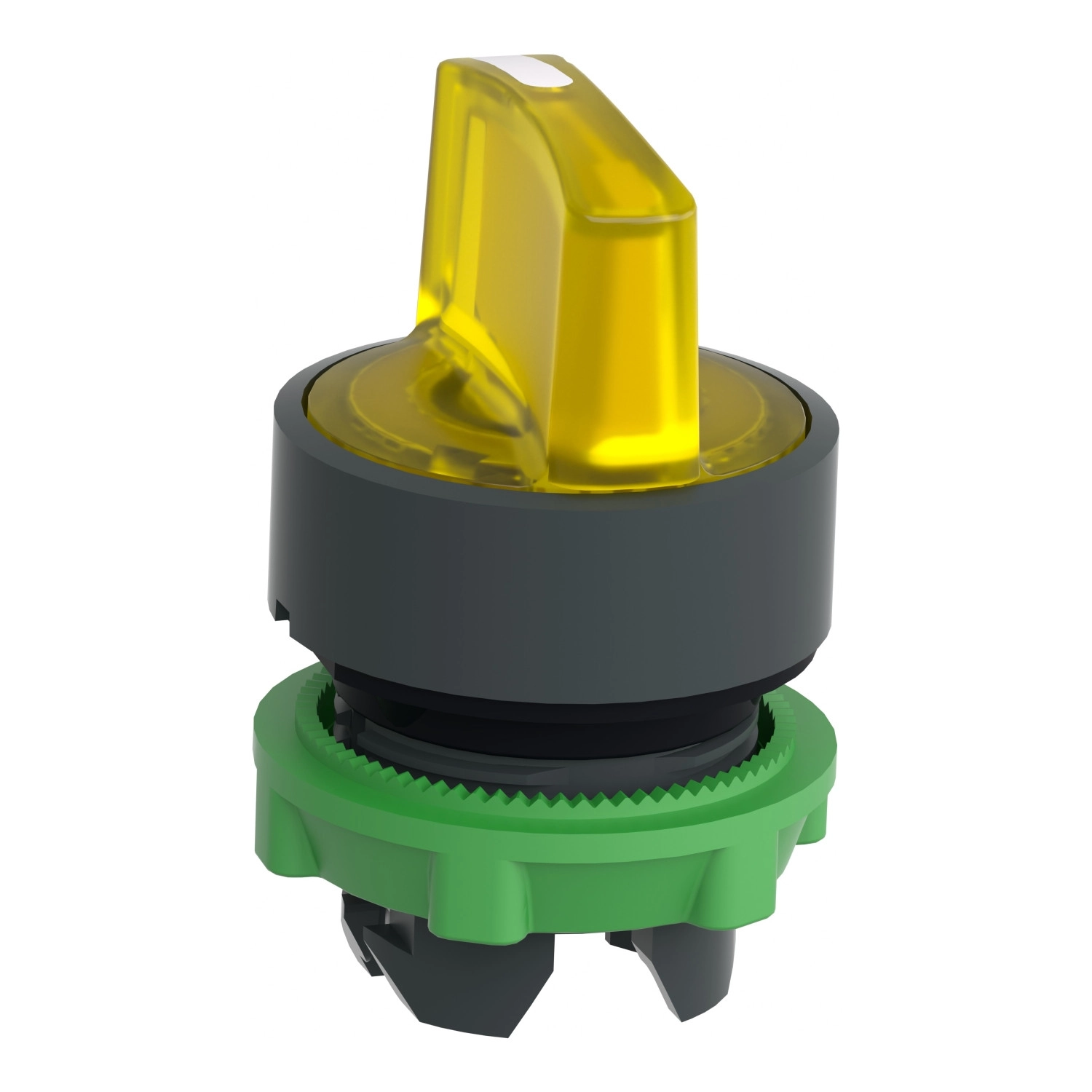

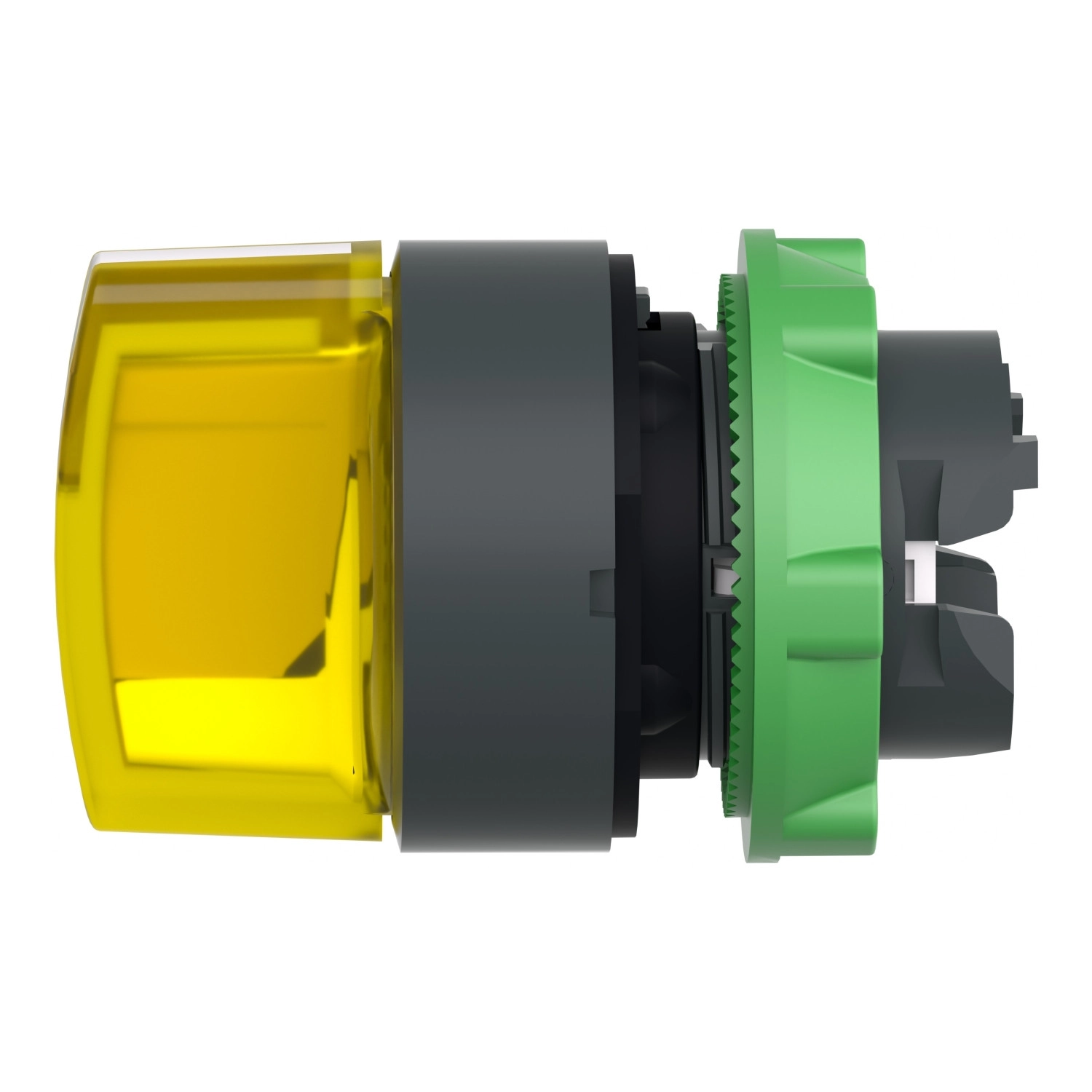

A Schneider Electric Harmony XB5 sorozatú ZB5AK1383 világítható választókapcsoló fej egy prémium minőségű ipari vezérlőelem, amely a legigényesebb ipari környezetben is megbízható teljesítményt nyújt. Ez a 3 állású, sárga fogantyús választókapcsoló fej sötétszürke műanyag kivitelben készült, és 22 mm-es szabványos szerelőnyílásba illeszthető.
A ZB5AK1383 modell univerzális LED-es megvilágítással rendelkezik, ami kiváló láthatóságot biztosít akár gyengén megvilágított ipari környezetben is. A termék jellemzője a +/- 45°-os 3 pozíciós kapcsolási képesség, amely pontos és egyértelmű működtetést tesz lehetővé. A maradandó (stay put) kialakítás gondoskodik arról, hogy a választott pozíció stabilan megmaradjon a következő beavatkozásig. A sárga standard fogantyú ergonomikus kialakítása kényelmes fogást és könnyű használatot biztosít, míg a kerek fejkialakítás harmonikusan illeszkedik a Harmony XB5 termékcsalád többi elemével.
A ZB5AK1383 választókapcsoló fej magas szintű védettséggel rendelkezik: IP66, IP67, IP69 és IP69K védelmi osztály jellemzi, ami tökéletes védelmet biztosít por és víz ellen, még nagynyomású mosás esetén is (akár 7000000 Pa, 55°C-on). Mechanikai védelme IK04 besorolású, ami megfelelő ellenállást biztosít a külső fizikai behatásokkal szemben. A kapcsoló extrém hőmérsékleti körülmények között is megbízhatóan működik, -40°C és +70°C közötti üzemi tartományban. Rezgésállósága 5 gn (f= 2...500 Hz), ütésállósága pedig 30 gn (18 ms) illetve 50 gn (11 ms) félszinusz hullám gyorsulás esetén, az IEC szabványoknak megfelelően.
A termék kompatibilis a Schneider Electric különböző elektromos összeállítási kódokkal, többek között az M3, M6, M10, MF1, MR1 és M4 kódokkal, ami rugalmas felhasználást tesz lehetővé különböző vezérlési rendszerekben. A választókapcsoló fej XALD 1...5 kivágásos és XALK 2...5 kivágásos állomásokhoz használható. Mechanikai élettartama legalább 500000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál ipari környezetben.
A ZB5AK1383 modell számos nemzetközi szabványnak és előírásnak megfelel, többek között: UL 508, EN/IEC 60947-5-5, JIS C8201-5-1, EN/IEC 60947-5-4, CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-1 és JIS C8201-1. A terméket több nemzetközi tanúsító szervezet is jóváhagyta, köztük a CSA, DNV, BV, LROS (Lloyds register of shipping) és az UL. A II. túlfeszültség-védelmi osztályú (IEC 60536) kialakítás további biztonságot nyújt a felhasználók számára.
Schneider Electric Harmony XB5 - ZB5AK1383 - műanyag világító választókapcsoló fej, Ø22, 3 állású, sárga műszaki adatok
Fő tulajdonságok
Termékcsalád: Harmony XB5
Termék típus: Világítható választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: maradandó (stay put)
Működtető profilja: Sárga standard fogantyú
Működtető pozíciók: 3 pozíció +/- 45°
Kiegészítő jellemzők
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 43 mm
Mechanikai élettartam: 500000 ciklus
Állomás neve: XALD 1...5 kivágásos, XALK 2...5 kivágásos
Elektromos összetételi kód: M3 (max. 4 érintkező egyes blokkok használatával, elülső szereléssel integrált LED-del), M6 (max. 2 érintkező egyes blokkok használatával, elülső szereléssel integrált LED-del és transzformátorral), M10, MF1, MR1, M4 (max. 4 érintkező egyes és dupla blokkok használatával, elülső szereléssel integrált LED-del)
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti levegő hőmérséklet: -40...70 °C
Működési környezeti levegő hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, EN/IEC 60947-5-5, JIS C8201-5-1, EN/IEC 60947-5-4, CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Mechanikai ellenálló képesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
