A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5AK1363C0 kapcsolófej egy kiváló minőségű, ipari alkalmazásokra tervezett komponens, amely tökéletes választás vezérlőpanelek, kezelőfelületek és ipari berendezések működtetéséhez. Ez a megvilágított választókapcsoló fej kifinomult műszaki paraméterekkel és praktikus kialakítással rendelkezik, amely megkönnyíti a telepítést és a mindennapi használatot.

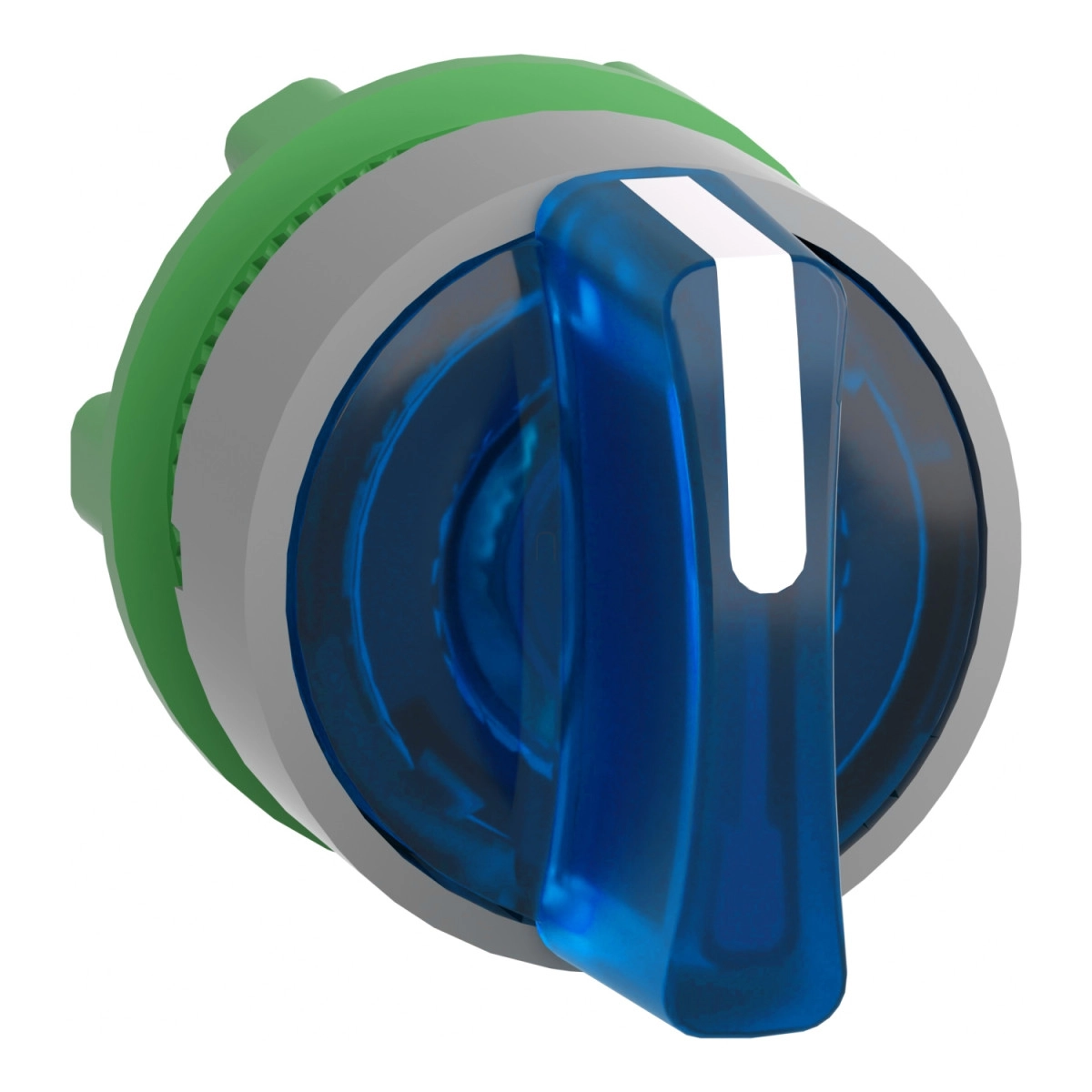

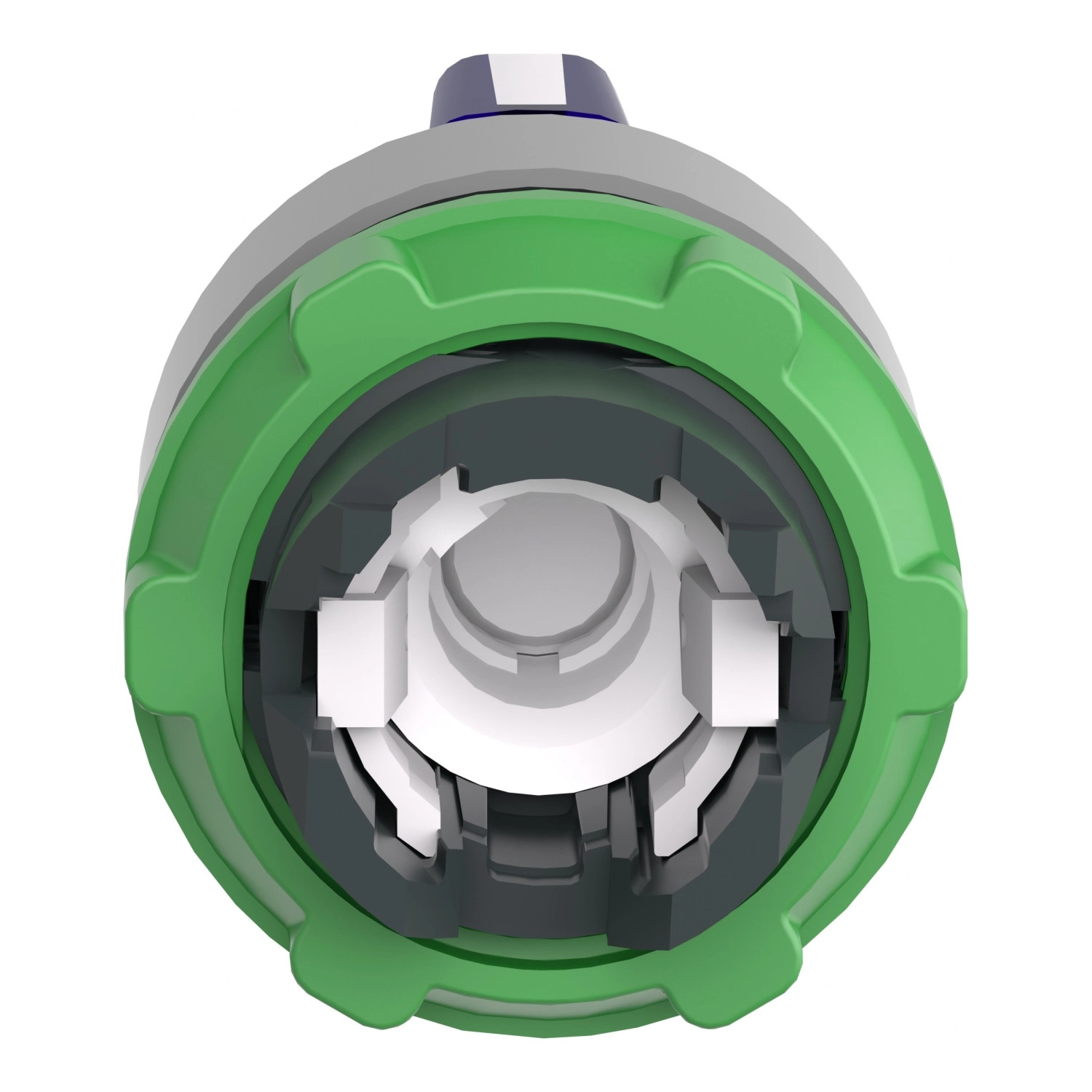

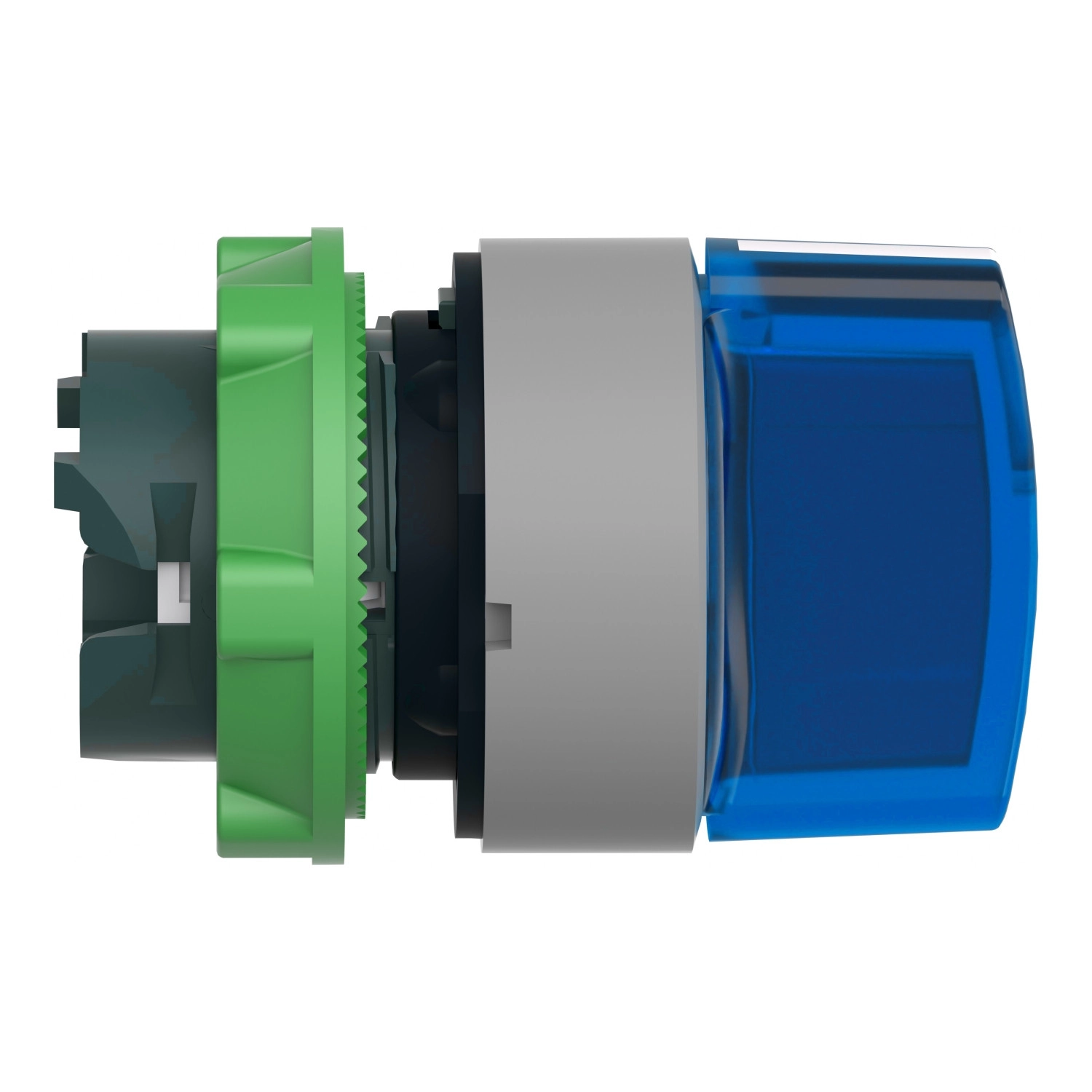

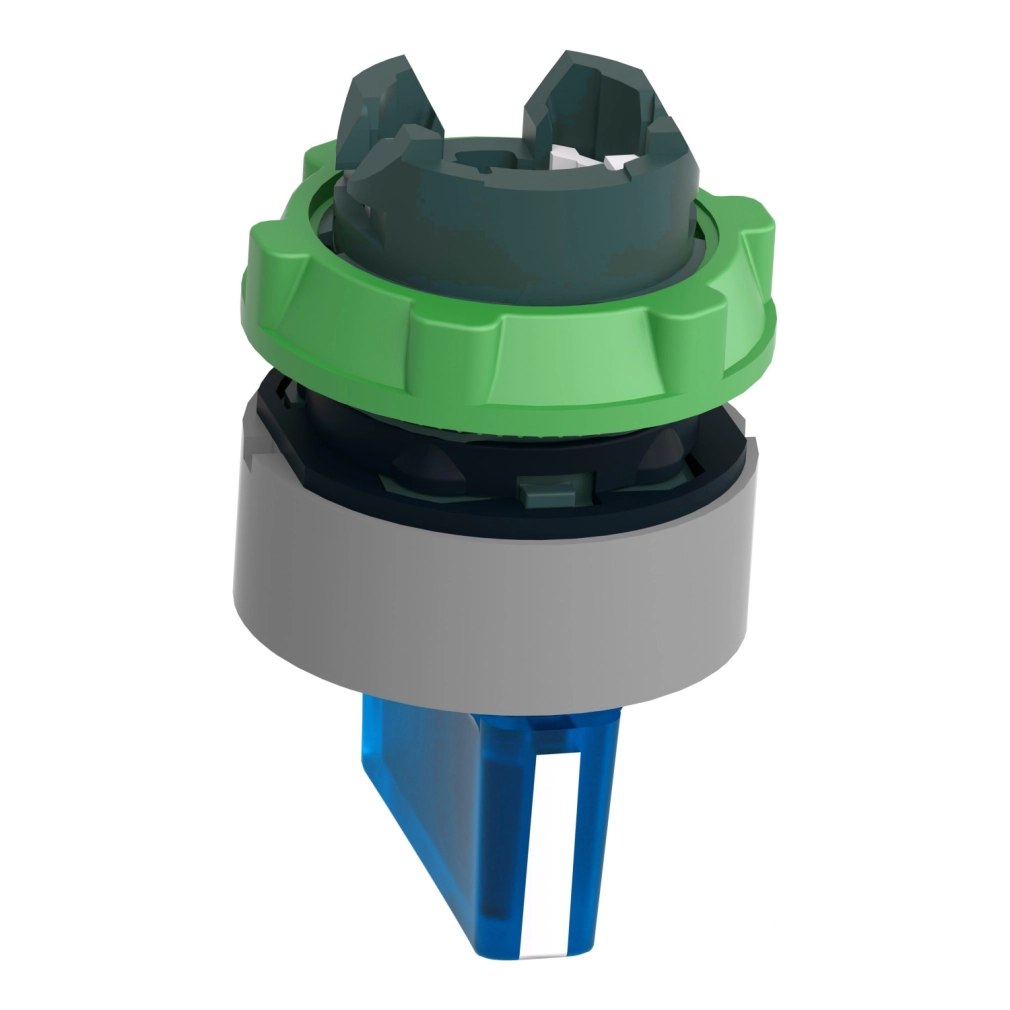

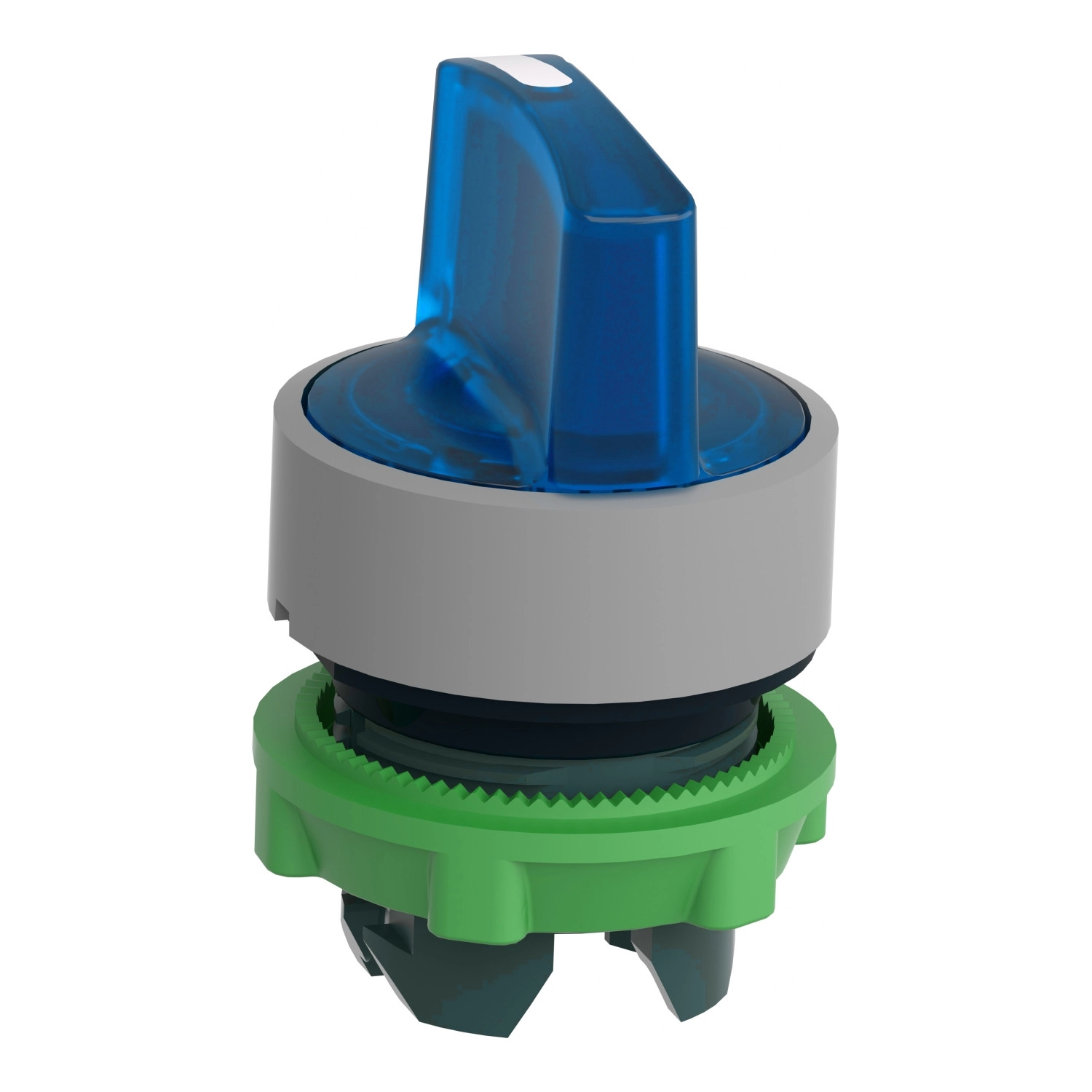

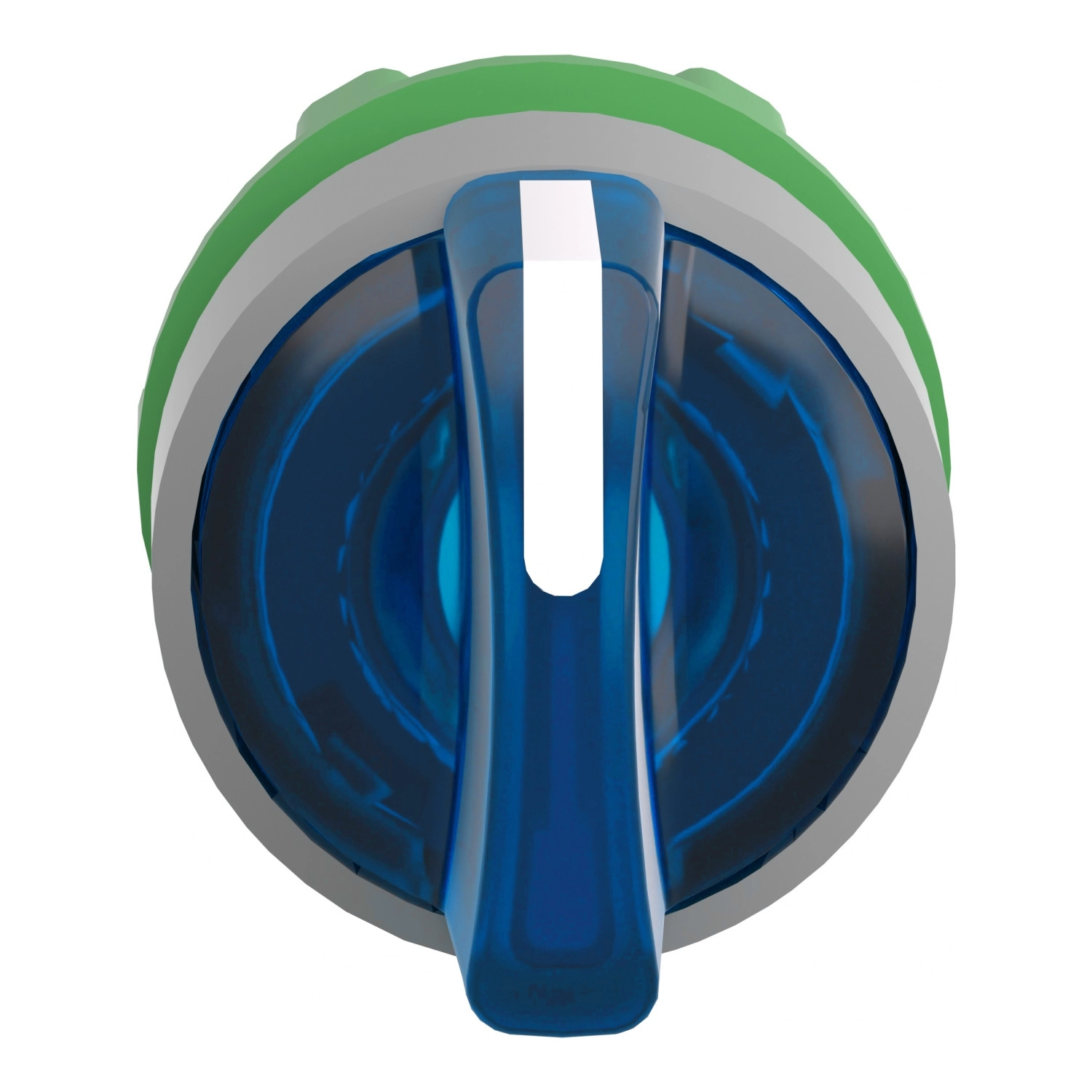

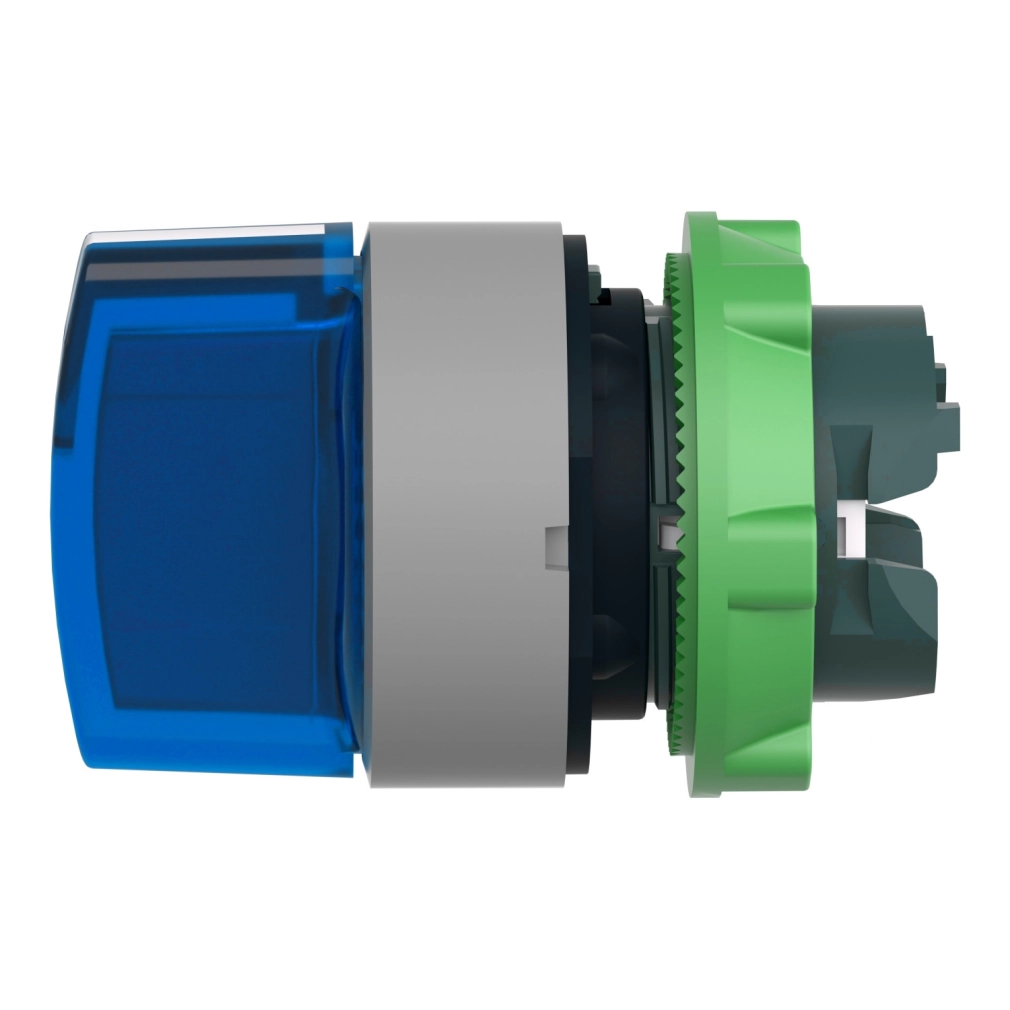

A termék egy szürke kerettel és kék fogantyúval ellátott megvilágított választókapcsoló fej, amely 3 pozíciós működést biztosít, és a kiválasztott helyzetben marad. A 22 mm-es szabványos felszerelési átmérő lehetővé teszi a gyors és egyszerű telepítést a legtöbb ipari vezérlőpanelbe. A kapcsolófej univerzális LED-del kompatibilis, ami megnöveli a felhasználhatóságát különböző alkalmazásokban, és kék színű standard fogantyúval rendelkezik a könnyű azonosíthatóság érdekében.
A ZB5AK1363C0 kapcsolófej technikai specifikációi lenyűgözőek. A kapcsolófej ±45°-os szögben 3 pozícióba állítható, ami sokoldalú vezérlési lehetőségeket biztosít. A termék méretei is praktikusak: a CAD teljes szélessége és magassága egyaránt 29 mm, míg a mélysége 43 mm. A standard fejkialakítás és a kerek jelzőegység további előnyöket nyújt a felhasználók számára. Az eszköz mechanikai tartóssága kiemelkedő, akár 500000 ciklust is kibír, ami hosszú élettartamot biztosít még intenzív ipari környezetben is.
A termék környezeti paraméterei szintén figyelemre méltóak. A ZB5AK1363C0 kapcsolófej -40°C és +70°C közötti tárolási és üzemeltetési hőmérsékleten is megbízhatóan működik, ami szélsőséges körülmények között is lehetővé teszi a használatát. A TH védőkezelés fokozza a tartósságát, míg az IP66 és IP67 védettségi besorolás por és víz ellen biztosít hatékony védelmet. A termék NEMA 13 és NEMA 4X besorolással is rendelkezik, továbbá ellenáll a nagynyomású mosásnak is, akár 7000000 Pa nyomásig 55°C-on, 0,1 m távolságból. Az IK04 védettség pedig a mechanikai behatásokkal szemben nyújt védelmet.
A ZB5AK1363C0 kapcsolófej kompatibilis számos nemzetközi szabvánnyal, beleértve az UL 508, EN/IEC 60947-5-5, EN/IEC 60947-5-1, EN/IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, EN/IEC 60947-5-4 és JIS C8201-1 szabványokat. A termék számos tanúsítvánnyal rendelkezik, például CSA, DNV, BV, LROS és UL listázással, ami garantálja a minőséget és a megbízhatóságot. Emellett kiemelkedő rezgésállósági (5 gn, f= 2...500 Hz) és ütésállósági (30 gn 18 ms-ig, illetve 50 gn 11 ms-ig) tulajdonságokkal rendelkezik, ami további előnyöket jelent a zord ipari környezetben történő alkalmazás során.
Schneider Harmony XB5 ZB5AK1363C0 megvilágított választókapcsoló fej műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típus: Megvilágított választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Keret anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 22 mm
Fej típusa: Standard
Egységes értékesítés: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Helyzetben maradó
Működtető profilja: Kék standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai élettartam: 500000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetételi kód: M3 - <4 érintkező egyes blokkok használatával elülső szereléshez integrált LED-del
M6 - <2 érintkező egyes blokkok használatával elülső szereléshez integrált LED-del és transzformátorral
M10 - <2 érintkező egyes blokkok használatával elülső szereléshez integrált LED-del
MF1 - <2 érintkező egyes blokkok használatával elülső szereléshez integrált LED-del
MR1 - <2 érintkező egyes blokkok használatával hátsó szereléshez integrált LED-del
M4 - <4 érintkező egyes és dupla blokkok használatával elülső szereléshez integrált LED-del
Eszköz bemutatása: Alapvető elem
Környezeti adatok
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz és működéshez: -40…+70 °C
Túlfeszültség kategória: II. osztály (megfelel az IEC 60536 szabványnak)
IP védettségi fokozat: IP66 (megfelel az IEC 60529 szabványnak), IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK04 (megfelel az IEC 50102 szabványnak)
Szabványok és tanúsítványok
Szabványok: UL 508, EN/IEC 60947-5-5, EN/IEC 60947-5-1, EN/IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, EN/IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2…500 Hz) megfelel az IEC 60068-2-6 szabványnak
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabvány szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabvány szerint
