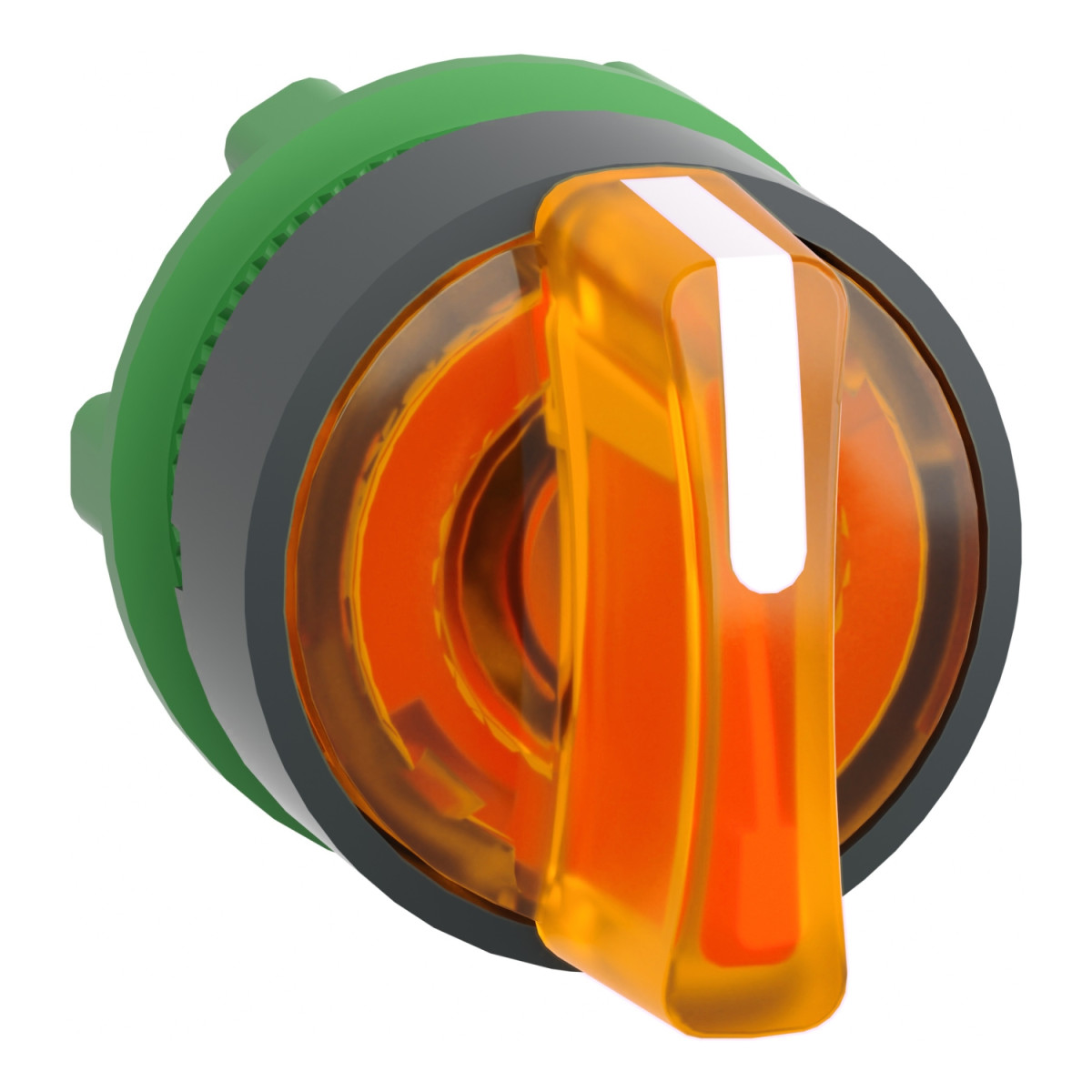

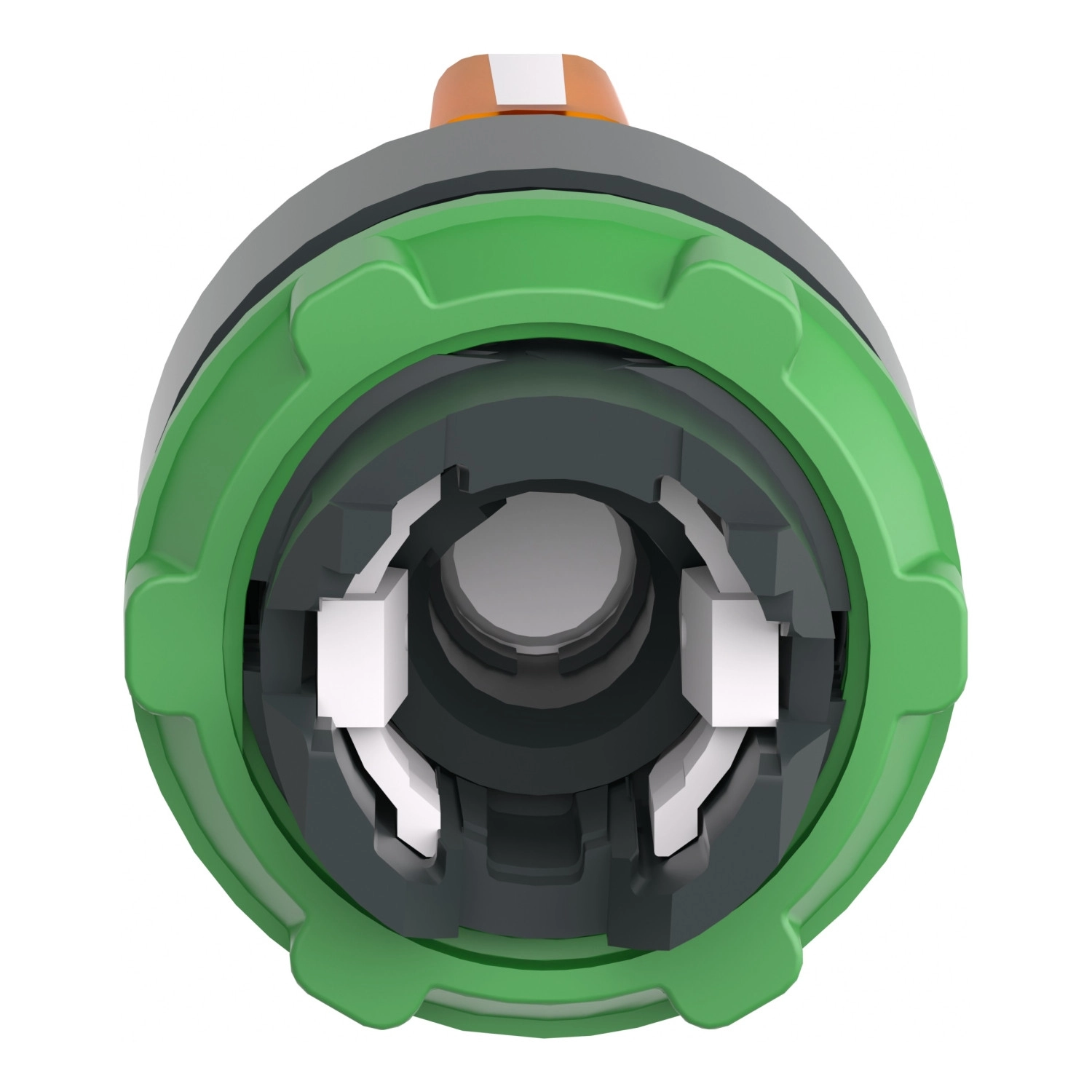

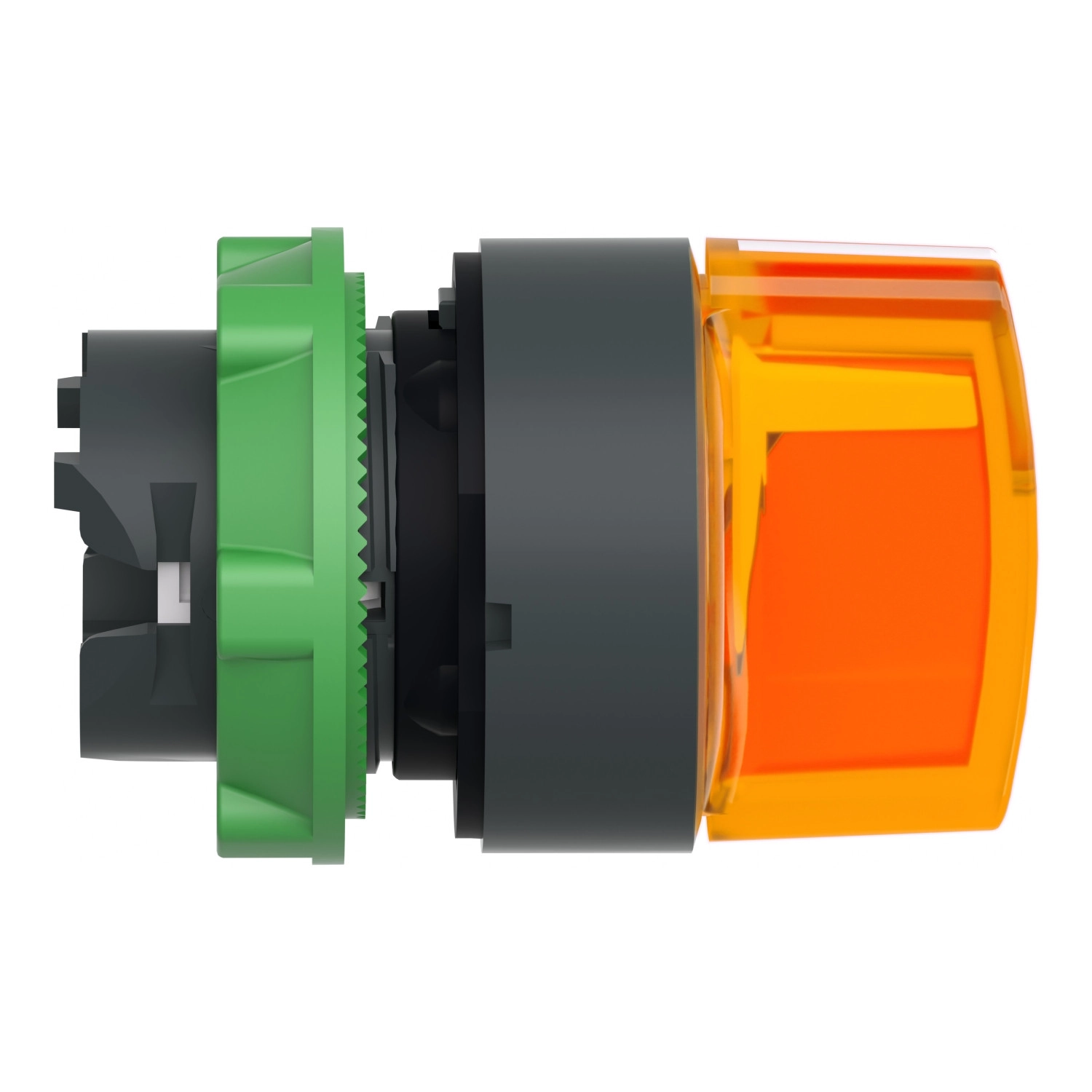

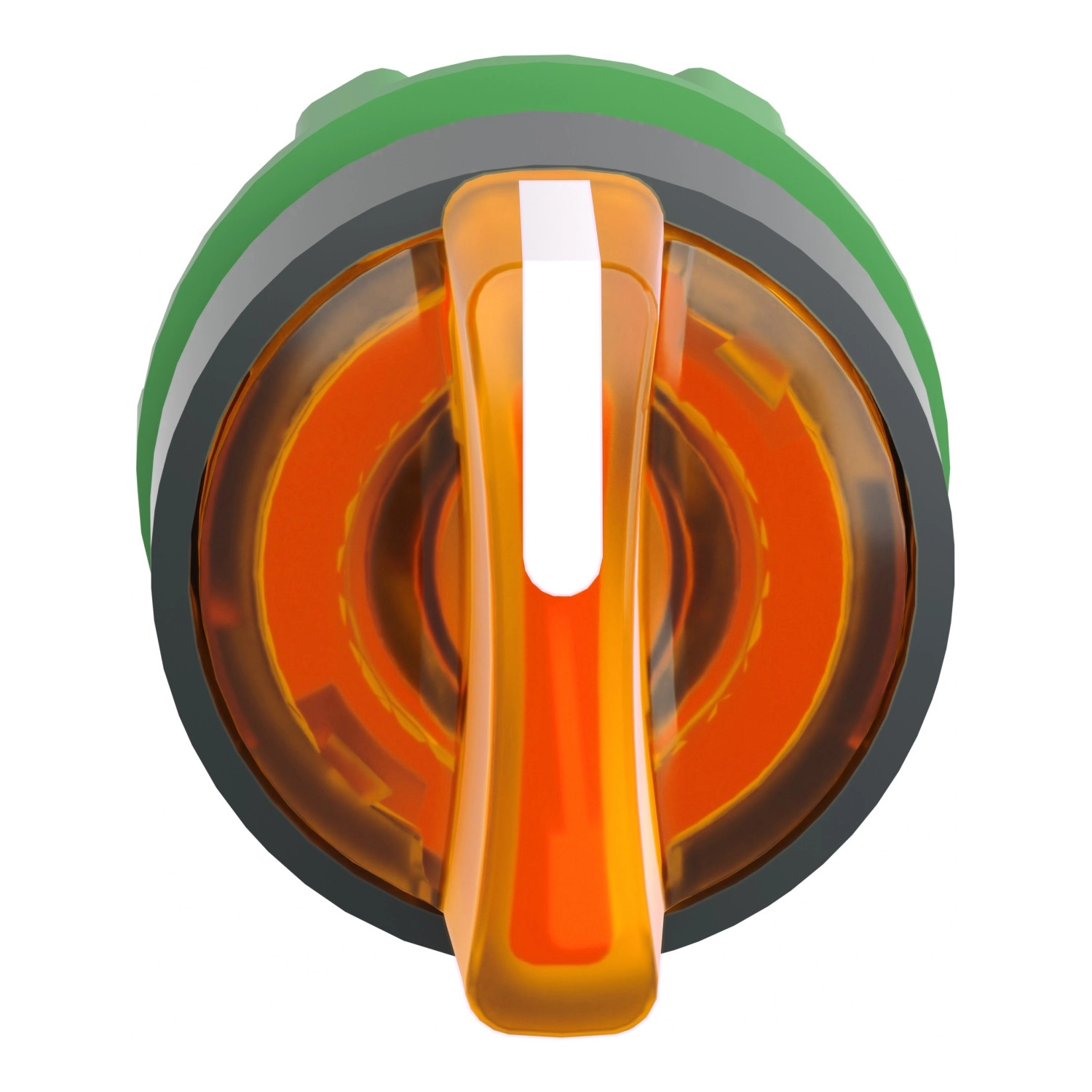

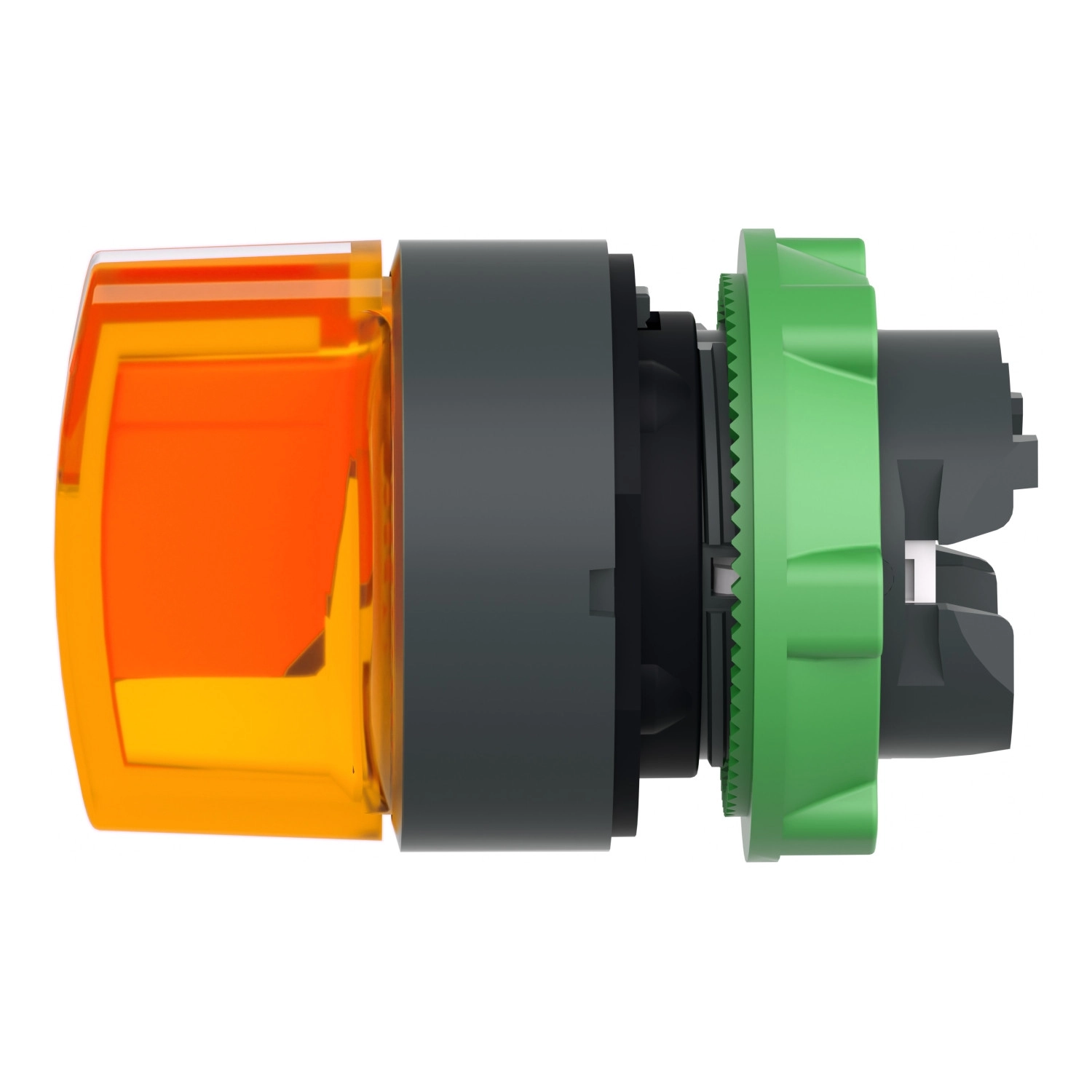

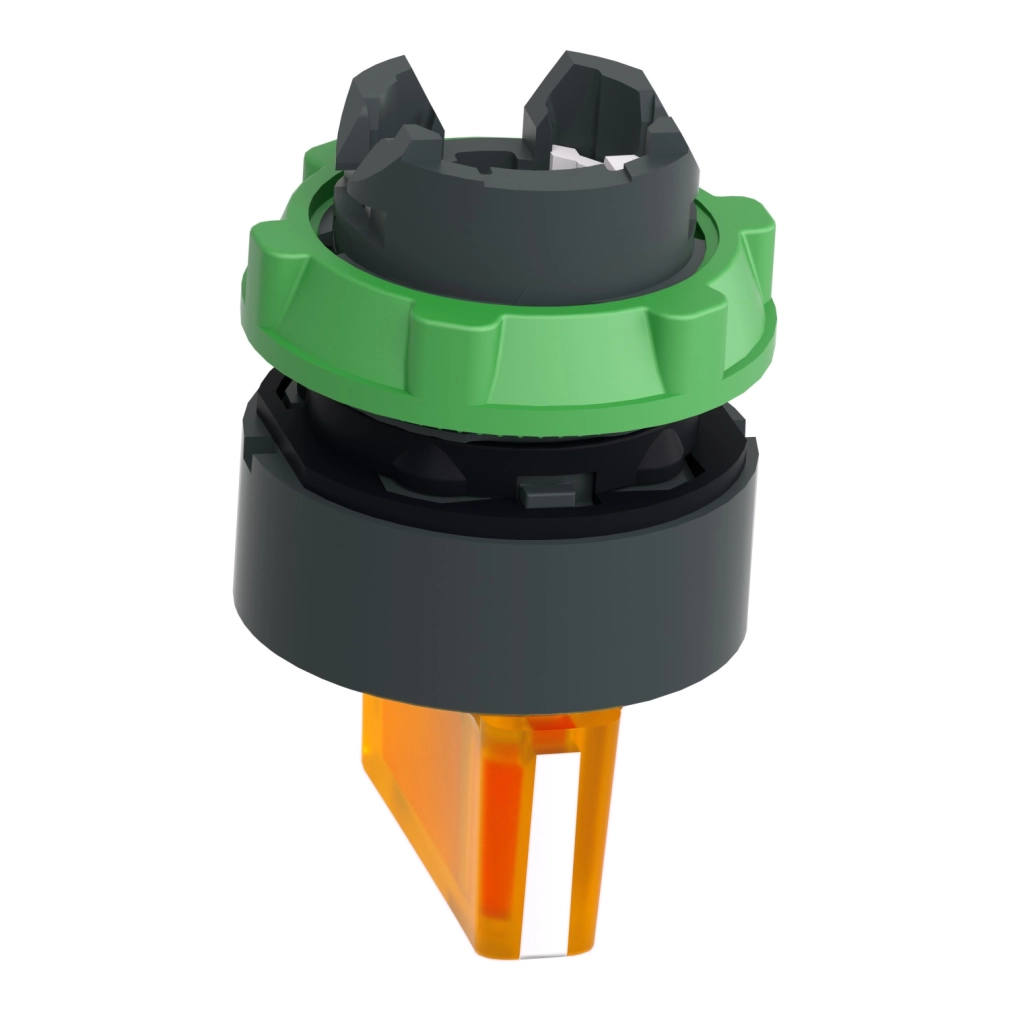

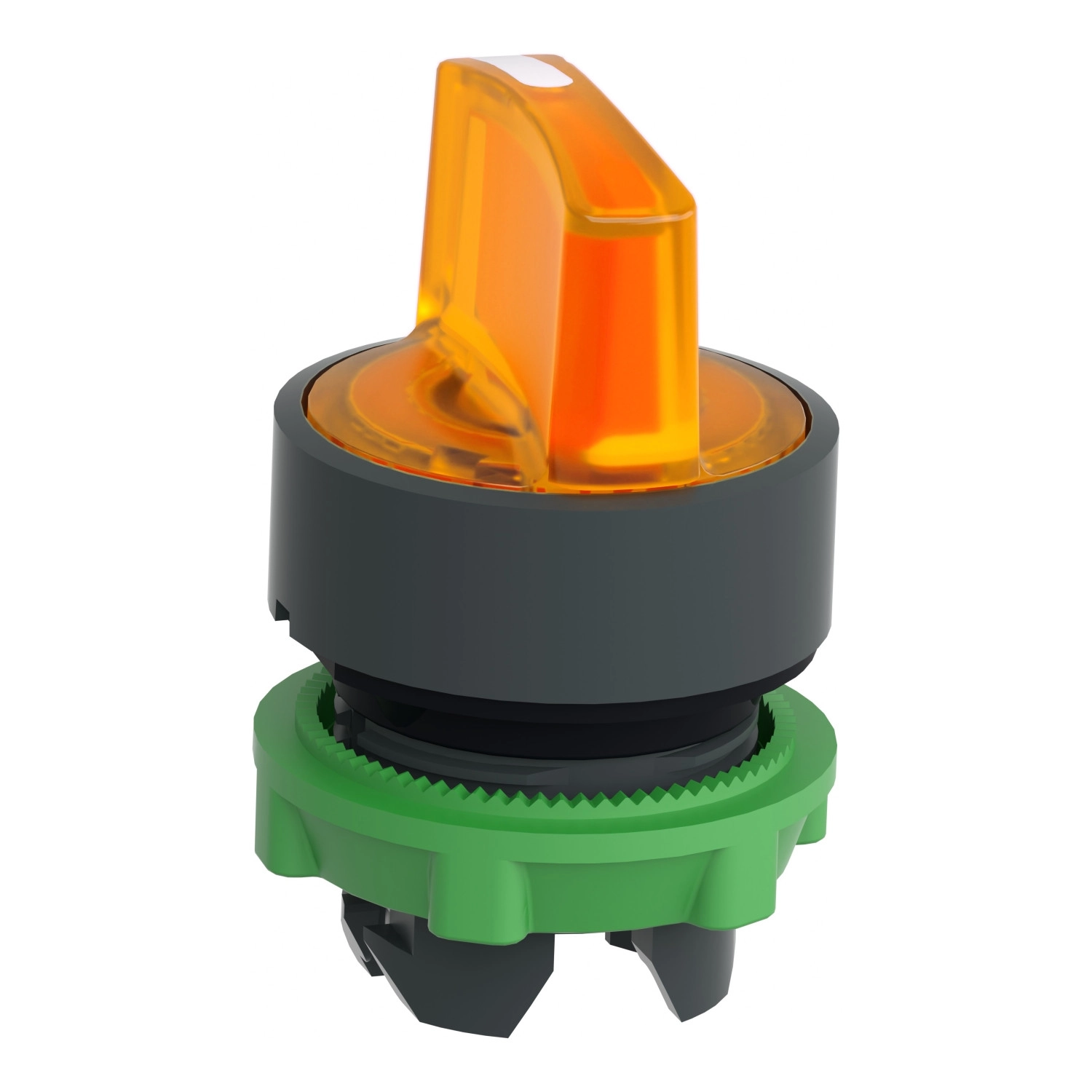

A Schneider Electric Harmony XB5 sorozatú ZB5AK1353 világító választókapcsoló fej egy prémium minőségű ipari kapcsolóelem, amely ideális különböző vezérlési alkalmazásokhoz. Ez a narancssárga, 22 mm átmérőjű kapcsolófej kifejezetten a háromállású, maradó pozíciójú működtetéshez lett kifejlesztve, és tökéletesen illeszkedik a Harmony XB5 termékcsaládba.
A ZB5AK1353 univerzális LED kompatibilitással rendelkezik, ami rugalmasságot biztosít a különböző LED blokkok használatakor. A Schneider Electric fontos üzenetként kiemeli, hogy bár a termék megjelenésében változás tapasztalható, ez nem befolyásolja annak működését és biztonságát - a termék továbbra is kompatibilis marad az univerzális LED blokkokkal. A kapcsolófej sötétszürke műanyag kerettel rendelkezik, ami kontrasztos hátteret biztosít a narancssárga standard működtetőkarhoz.
A választókapcsoló fej három pozícióval rendelkezik, ±45°-os működési szöggel, és maradó állású ("stay put") kivitelben készül, ami azt jelenti, hogy a kapcsoló a beállított pozícióban marad a működtetés után. Ez különösen hasznos olyan alkalmazásokban, ahol fontos a kiválasztott üzemmód vagy állapot fenntartása. A kapcsolófej kör alakú jelzőegység-fejjel rendelkezik, ami tiszta vizuális visszajelzést biztosít az aktuális állapotról.
A termék kiemelkedő mechanikai tartósságot kínál, hiszen 500 000 kapcsolási ciklust garantál, ami hosszú élettartamot biztosít még intenzív ipari környezetben is. Az eszköz kiváló védelmi tulajdonságokkal rendelkezik, többek között IP66, IP67, IP69, IP69K besorolással, ami lehetővé teszi a használatát még olyan környezetben is, ahol víz vagy por van jelen. A NEMA 13 és NEMA 4X megfelelőség tovább bővíti az alkalmazási területeket. A termék ellenáll a nagy nyomású mosásnak is, akár 7 000 000 Pa nyomáson 55 °C-on, 0,1 m távolságból.
Az IK04 ütésállósági besorolás megfelelő védelmet nyújt a mechanikai behatásokkal szemben. A ZB5AK1353 széles hőmérsékleti tartományban működik, -40°C és +70°C között, ami lehetővé teszi a használatát szélsőséges környezeti feltételek mellett is. A termék számos nemzetközi szabványnak megfelel, köztük az EN/IEC 60947-sorozat különböző részeinek, a CSA C22.2 No 14-nek, az UL 508-nak és a JIS C8201 szabványoknak. Emellett rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL tanúsítványokkal is, ami biztosítja a globális elfogadottságot és megfelelőséget.
Schneider Electric Harmony XB5 - ZB5AK1353 - műanyag világító választókapcsoló fej, Ø22, 3 állású, narancssárga műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Világító választókapcsoló fej
Kompatibilitás: Univerzális LED
Rövid terméknév: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatóság: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Maradó állású
Működtető profilja: Narancssárga standard kar
Működtető pozíció információ: 3 pozíció ±45°
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Műszaki tulajdonságok
Mechanikai élettartam: 500000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: M3 a <4 érintkezőhöz egy blokkos előlapi szereléssel integrált LED-del
M6 a <2 érintkezőhöz egy blokkos előlapi szereléssel integrált LED-del és transzformátorral
M10 a <2 érintkezőhöz egy blokkos előlapi szereléssel integrált LED-del
MF1 a <2 érintkezőhöz egy blokkos előlapi szereléssel integrált LED-del
MR1 a <2 érintkezőhöz egy blokkos hátsó szereléssel integrált LED-del
M4 a <4 érintkezőhöz egy- és kétblokkos előlapi szereléssel integrált LED-del
Eszköz megjelenítése: Alapelem
Környezeti feltételek
Védő kezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi szint: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi szint: NEMA 13, NEMA 4X
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi szint: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-5, CSA C22.2 No 14, EN/IEC 60947-5-4, JIS C8201-5-1, EN/IEC 60947-1, EN/IEC 60947-5-1, UL 508, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félhullámú gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félhullámú gyorsulásra az IEC 60068-2-27 szerint
