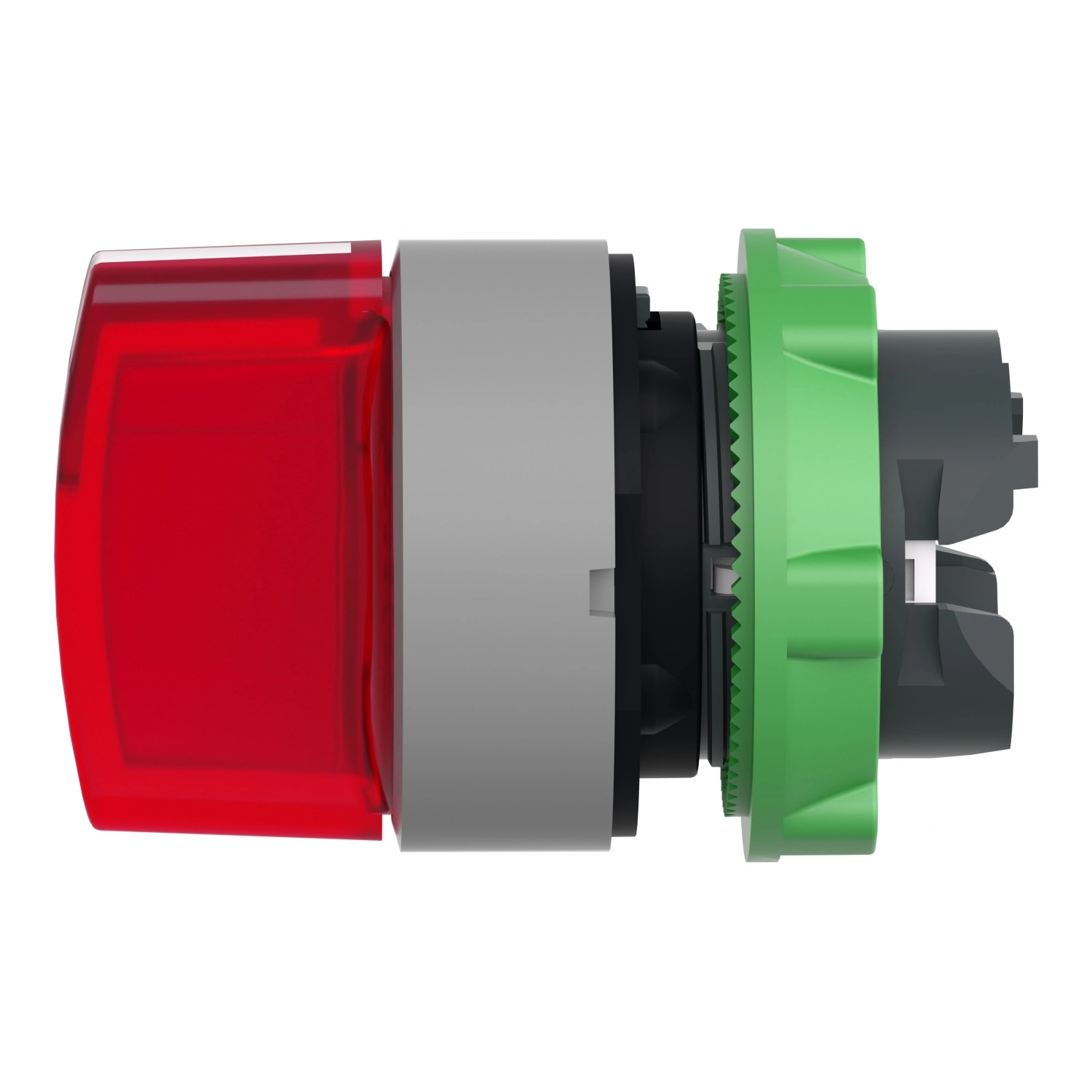

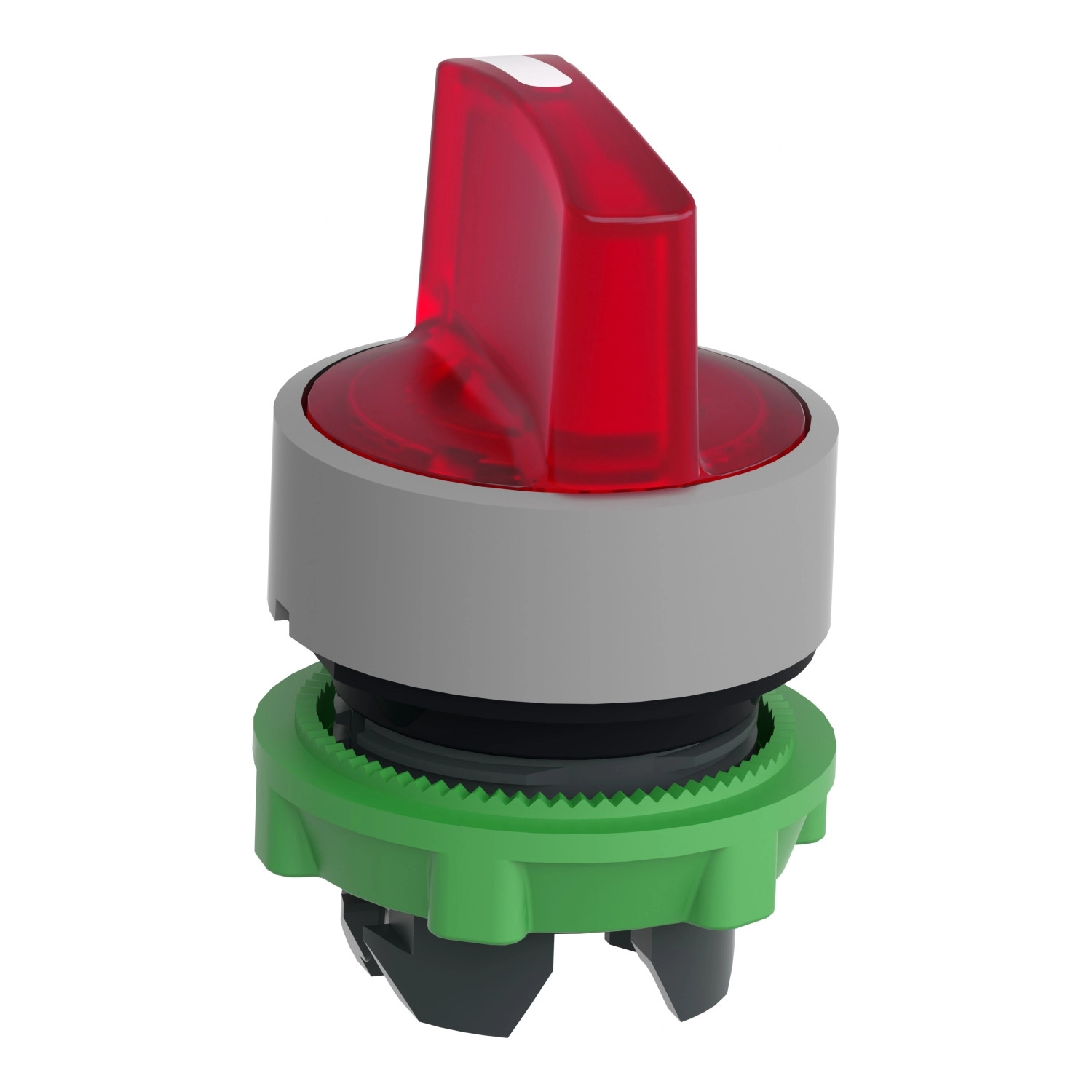

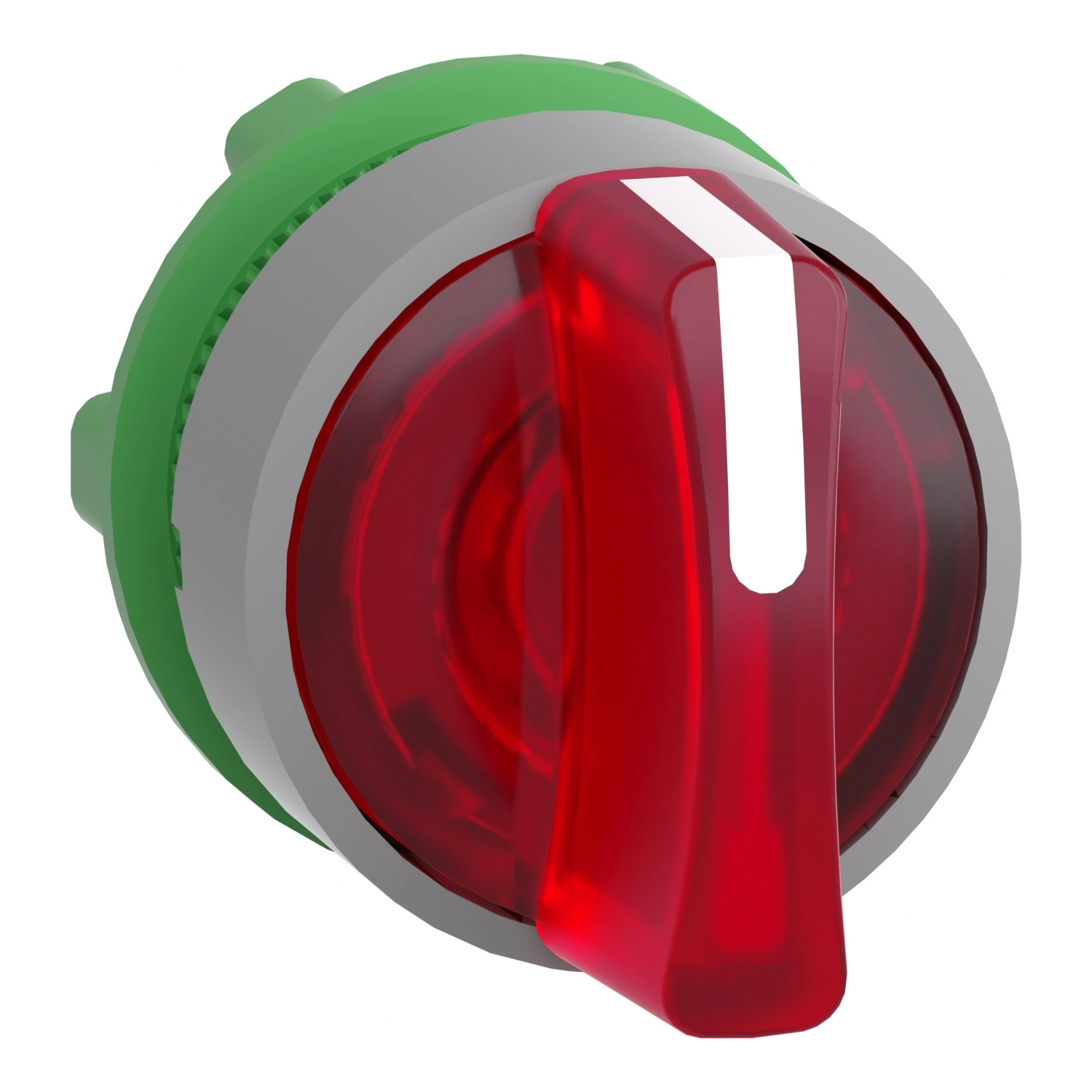

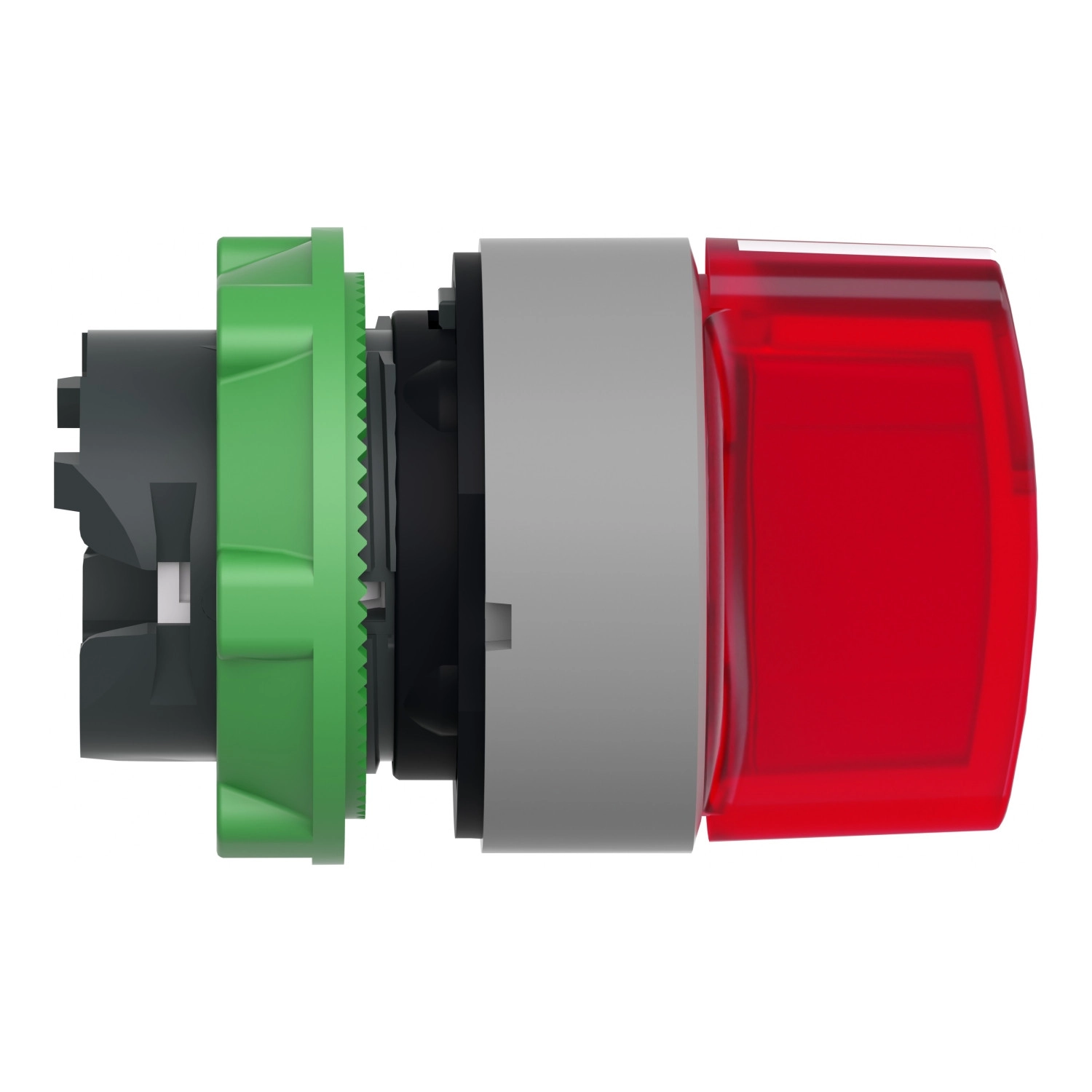

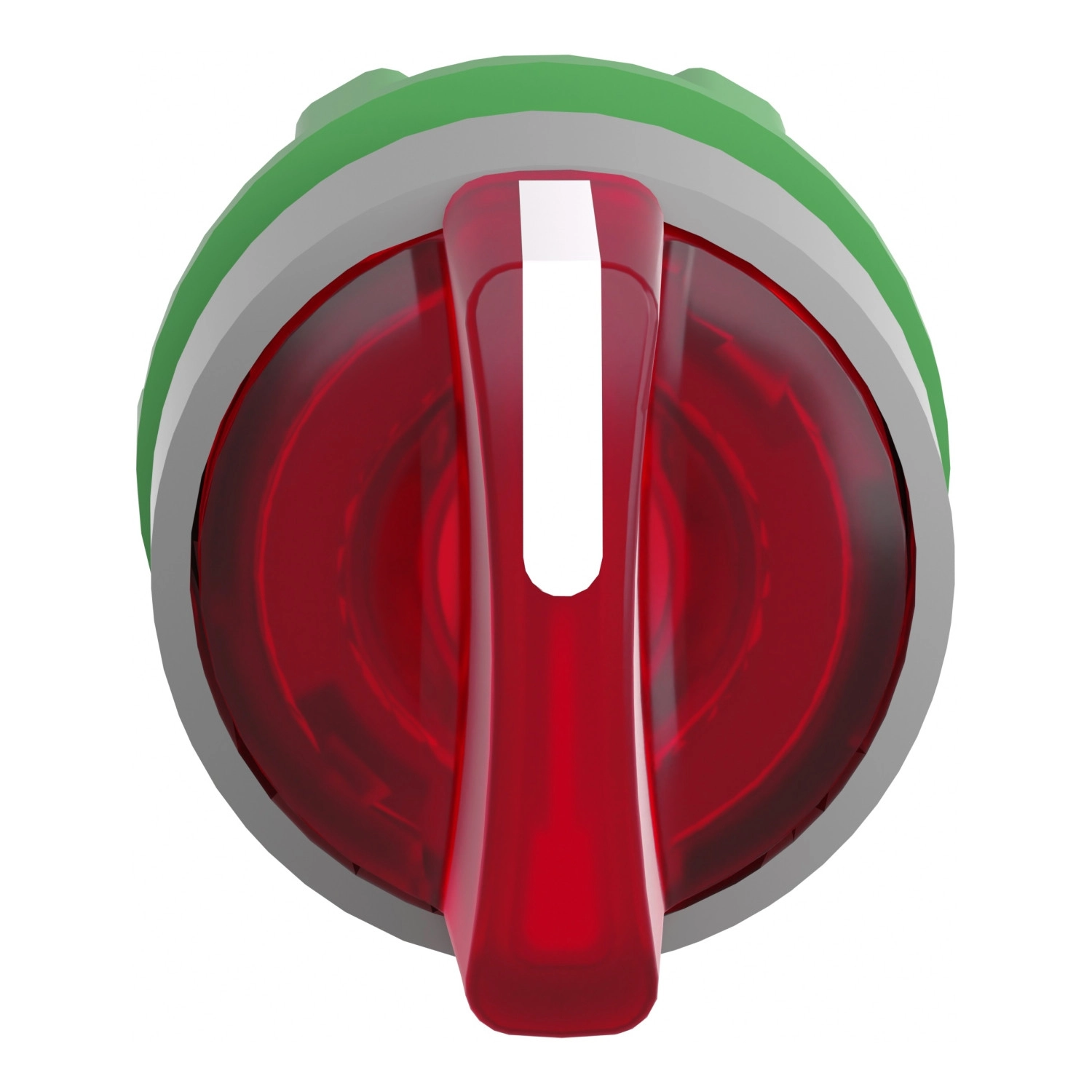

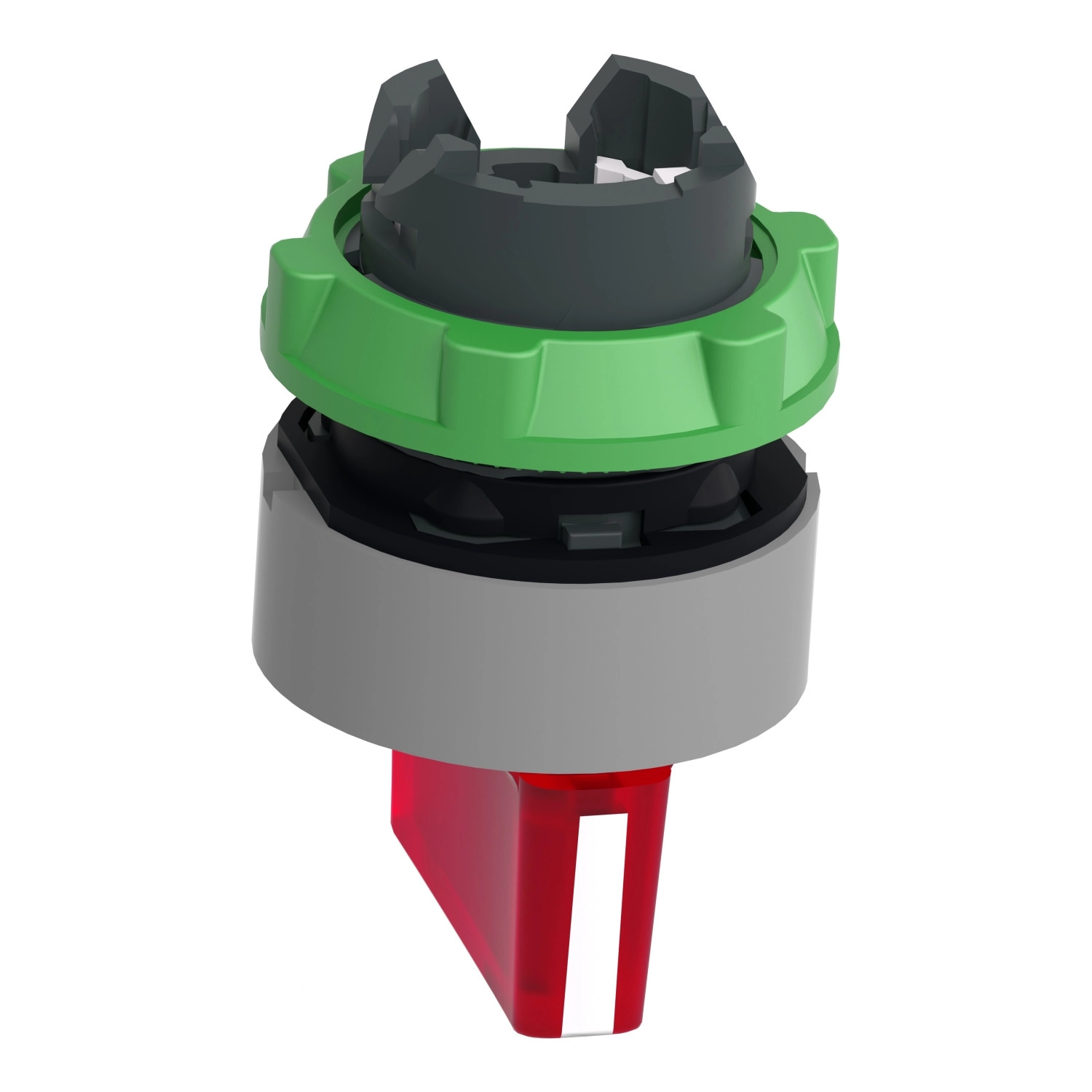

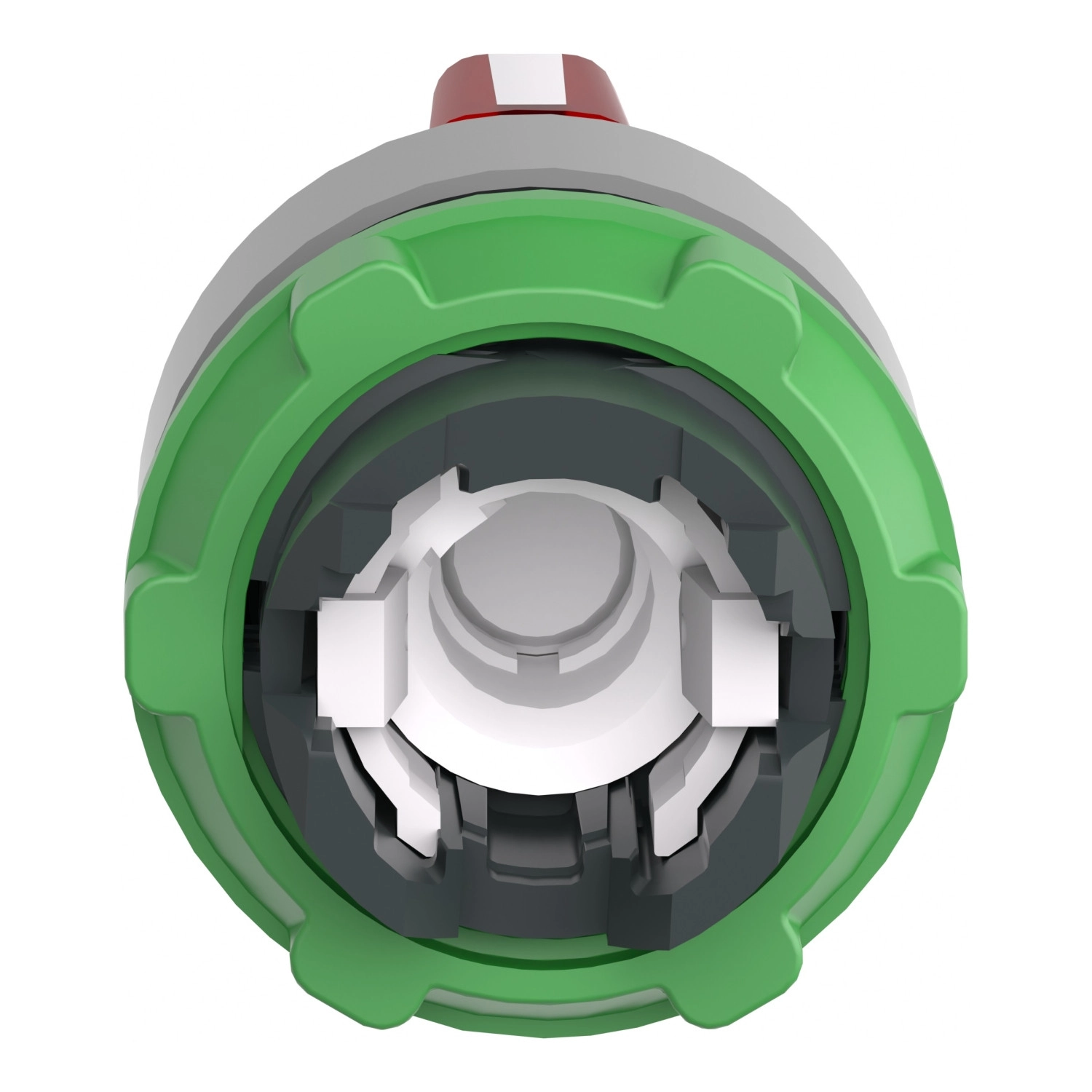

A Schneider Electric Harmony XB5 sorozatú ZB5AK1343C0 világító választókapcsoló fej egy kiváló minőségű ipari automatizálási alkatrész, amely tökéletes választás különböző vezérlőpanelek és kapcsolószekrények kialakításához. Ez az innovatív termék a Schneider Electric magas színvonalú gyártási technológiáját és hosszú élettartamot biztosító mérnöki munkáját tükrözi, amely által ideális megoldást nyújt ipari környezetben történő alkalmazásra.
A ZB5AK1343C0 választókapcsoló fej 22 mm-es szabványos szerelőfuratba illeszkedik, ami megkönnyíti a beépítést és a kompatibilitást a legtöbb ipari vezérlőpulttal és kapcsolótáblával. A termék szürke műanyag peremmel és piros standard markolatú fogantyúval rendelkezik, amely nemcsak esztétikus megjelenést biztosít, hanem egyértelmű vizuális visszajelzést is ad a kezelő számára. A 3 pozíciós (+/- 45°) működtetési tartomány lehetővé teszi a rugalmas kapcsolási funkciókat, így többféle vezérlési forgatókönyv megvalósítható egyetlen eszközzel.
A ZB5AK1343C0 különlegessége, hogy univerzális LED-del kompatibilis, ami lehetővé teszi a különböző színű és feszültségű LED-ek használatát, így rugalmasan alkalmazható különböző vezérlési és jelzési feladatokhoz. A választókapcsoló fej stay-put (rögzített állású) típusú, ami azt jelenti, hogy a kapcsoló a kiválasztott pozícióban marad a következő beavatkozásig, biztosítva ezzel a folyamatok megbízható vezérlését.
A termék kiemelkedő mechanikai tartóssággal rendelkezik, akár 500.000 kapcsolási ciklust is kibír, ami hosszú élettartamot biztosít még intenzív ipari használat mellett is. Az IP védettségi szintje IP66 és IP67, ami tökéletes védelmet nyújt por és víz ellen, így zord környezeti feltételek között is megbízhatóan működik. Emellett ellenáll a nagy nyomású vízsugárnak is (7000000 Pa 55°C-on, 0,1 m távolságról), valamint NEMA 13 és NEMA 4X védettségi szinttel is rendelkezik. IK04 fokozatú ütésállóságának köszönhetően ellenáll a mechanikai behatásoknak is.
A ZB5AK1343C0 többféle elektromos összeállítási kóddal használható, mint például az M3, M4, M6, M10, MF1 vagy MR1, ami lehetővé teszi a különböző érintkezőblokkok és LED-es megvilágítási megoldások rugalmas konfigurálását. A termék széles üzemi hőmérséklet-tartományban (-40°C és +70°C között) használható, így szélsőséges környezeti feltételek között is megbízhatóan működik.
A Schneider Electric Harmony XB5 sorozatú ZB5AK1343C0 világító választókapcsoló fej számos nemzetközi szabványnak megfelel, beleértve az UL 508, EN/IEC 60947-5-1, JIS C8201-5-1, EN/IEC 60947-1, CSA C22.2 No 14 előírásokat, és több nemzetközi tanúsítvánnyal is rendelkezik (CSA, DNV, BV, LROS, UL). A termék kiváló rezgésállóságot (5 gn, 2-500 Hz) és ütésállóságot (30 gn 18 ms-ig és 50 gn 11 ms-ig) mutat, ami biztosítja a megbízható működést még vibrációnak kitett ipari környezetben is.
Schneider Electric Harmony XB5 - ZB5AK1343C0 - műanyag világító választókapcsoló fej, Ø22, 3 állású, piros, szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típus: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Keret anyaga: Műanyag, szürke bevonatú
Szerelési átmérő: 22 mm
Fej típusa: Standard
Értékesítés oszthatatlan mennyiségenként: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Stay put (rögzített állású)
Működtető profilja: Piros standard markolat
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai élettartam: 500000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: M3 - max. 4 érintkező elülső szerelésű egyes blokkokkal és integrált LED-del
M6 - max. 2 érintkező elülső szerelésű egyes blokkokkal, integrált LED-del és transzformátorral
M10 - max. 2 érintkező elülső szerelésű egyes blokkokkal és integrált LED-del
MF1 - max. 2 érintkező elülső szerelésű egyes blokkokkal és integrált LED-del
MR1 - max. 2 érintkező hátsó szerelésű egyes blokkokkal és integrált LED-del
M4 - max. 4 érintkező elülső szerelésű egyes és dupla blokkokkal és integrált LED-del
Eszköz bemutató: Alap elem
Környezet
Védő kezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagy nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, EN/IEC 60947-5-1, JIS C8201-5-1, EN/IEC 60947-1, CSA C22.2 No 14, EN/IEC 60947-5-4, EN/IEC 60947-5-5, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
