A Schneider Electric Harmony XB5 sorozatból származó ZB5AK1343 egy professzionális minőségű világító választókapcsoló fej, amely ipari alkalmazásokhoz és vezérlőpanelekhez lett kifejlesztve. Ez a prémium termék a Harmony XB5 termékcsalád része, amely megbízhatóságáról és tartósságáról ismert világszerte.

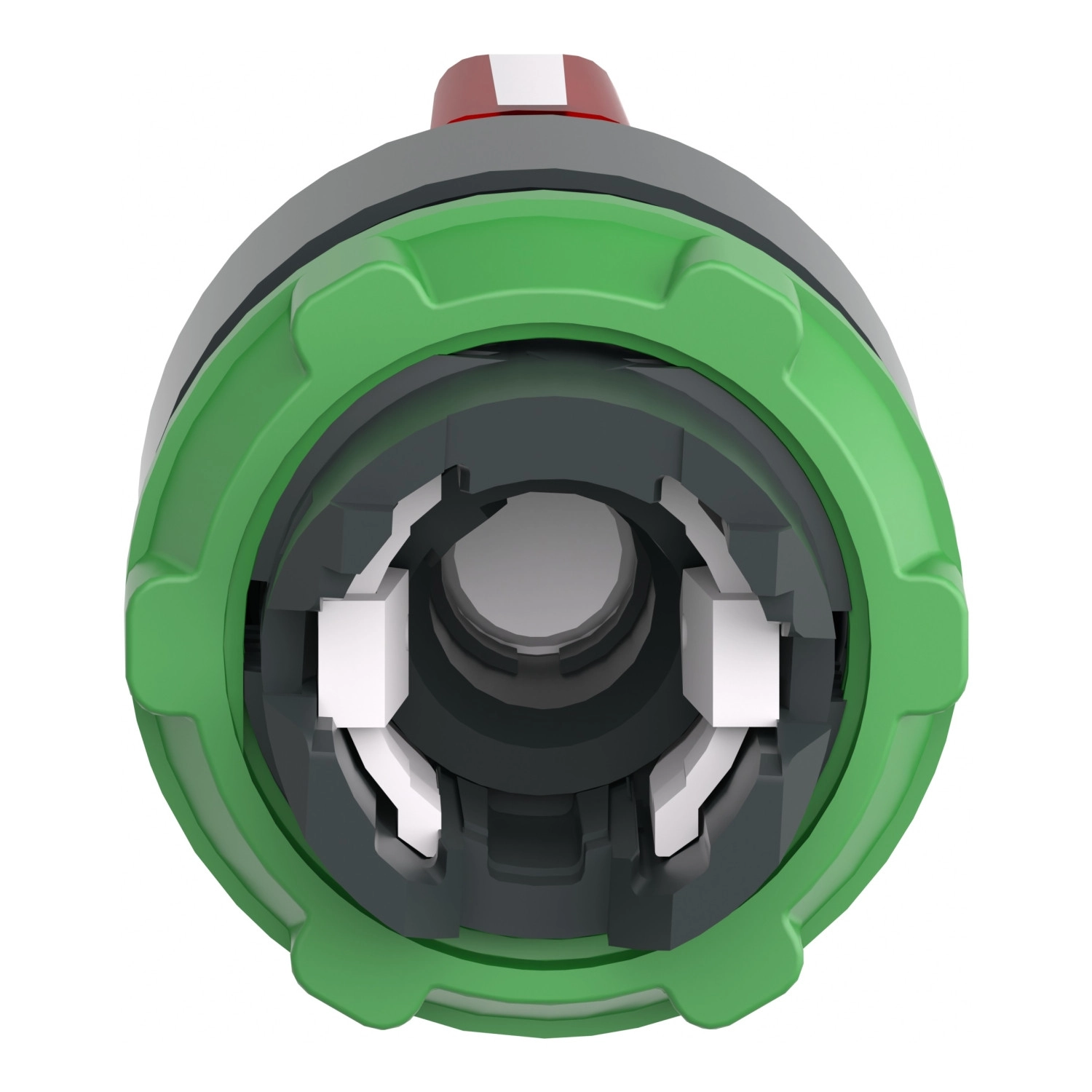

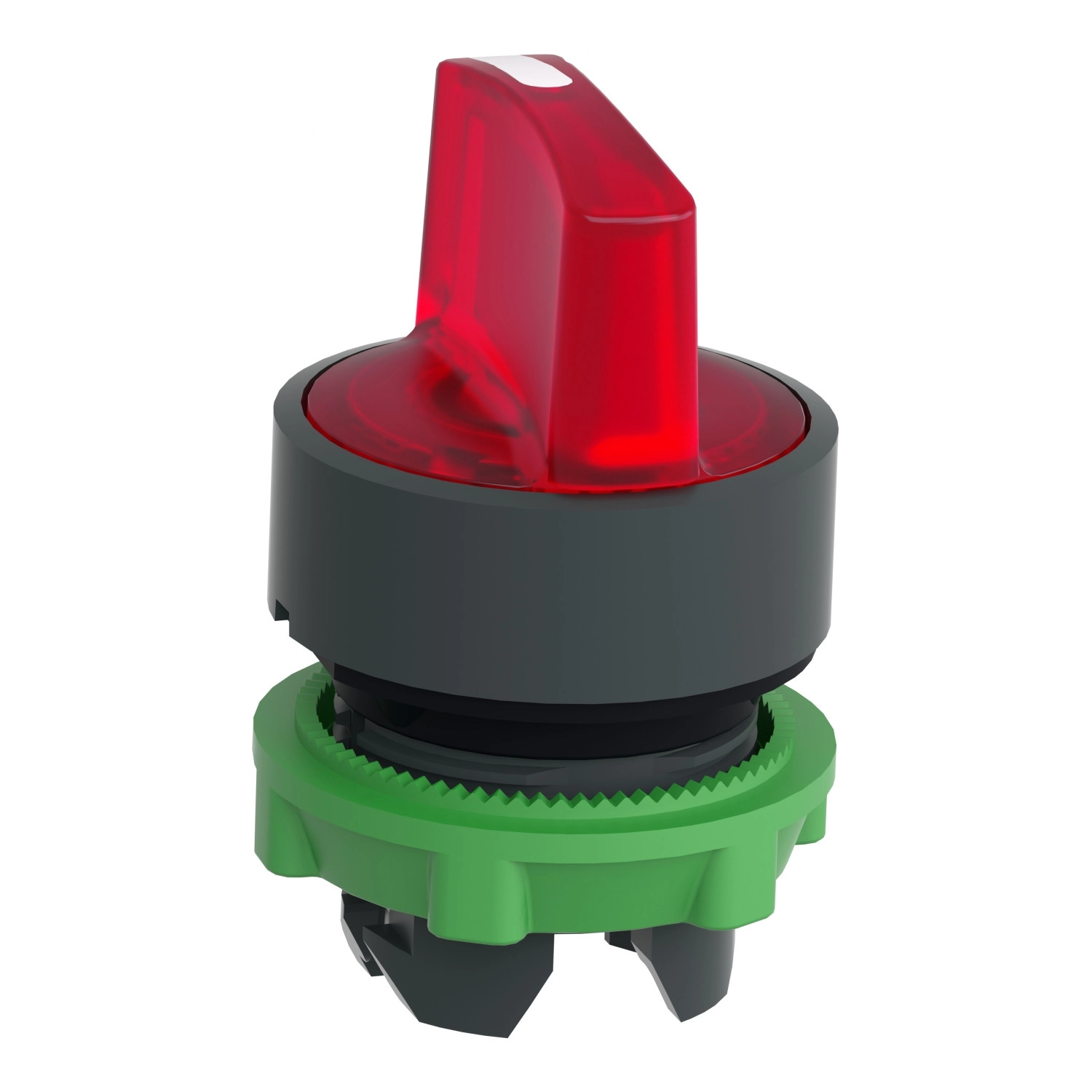

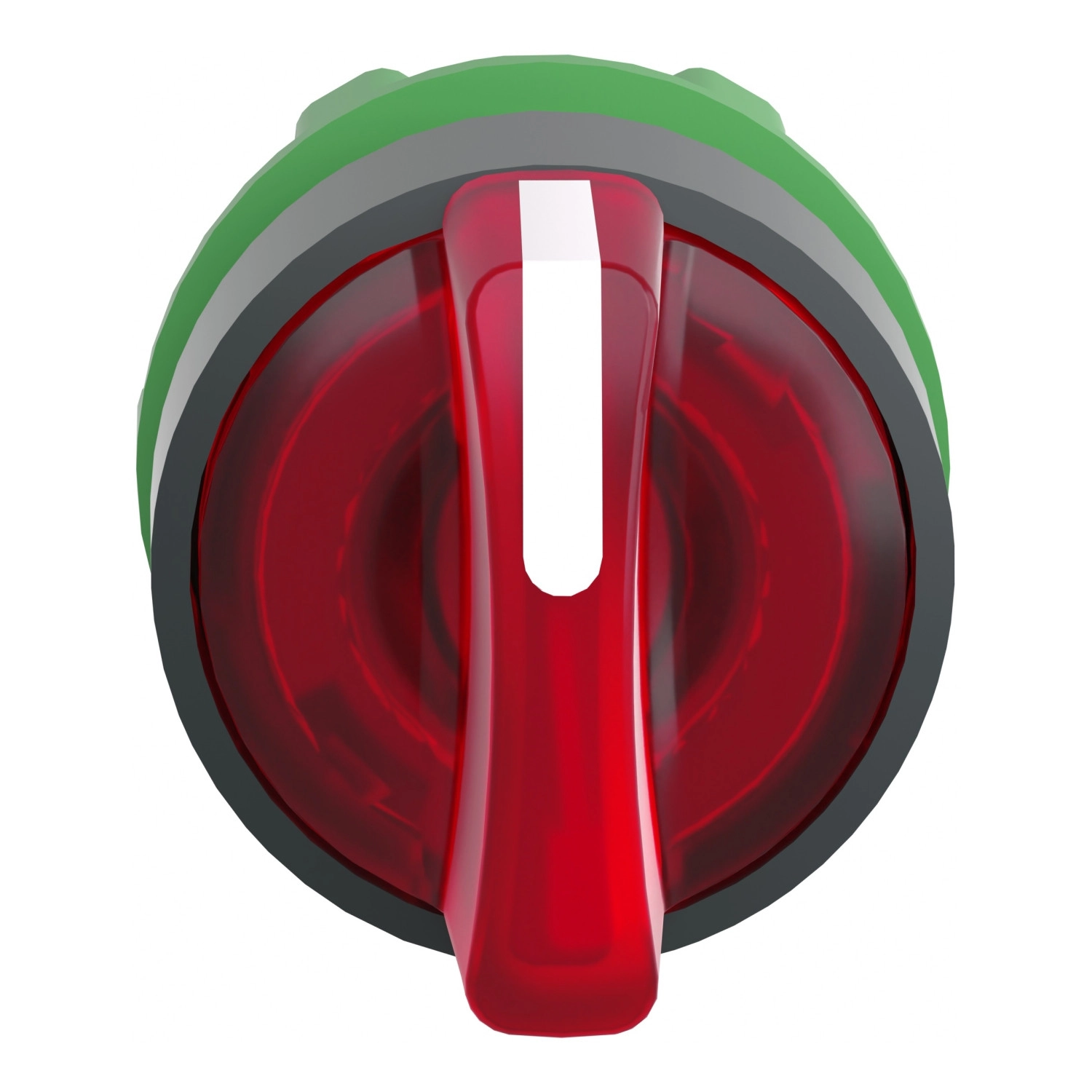

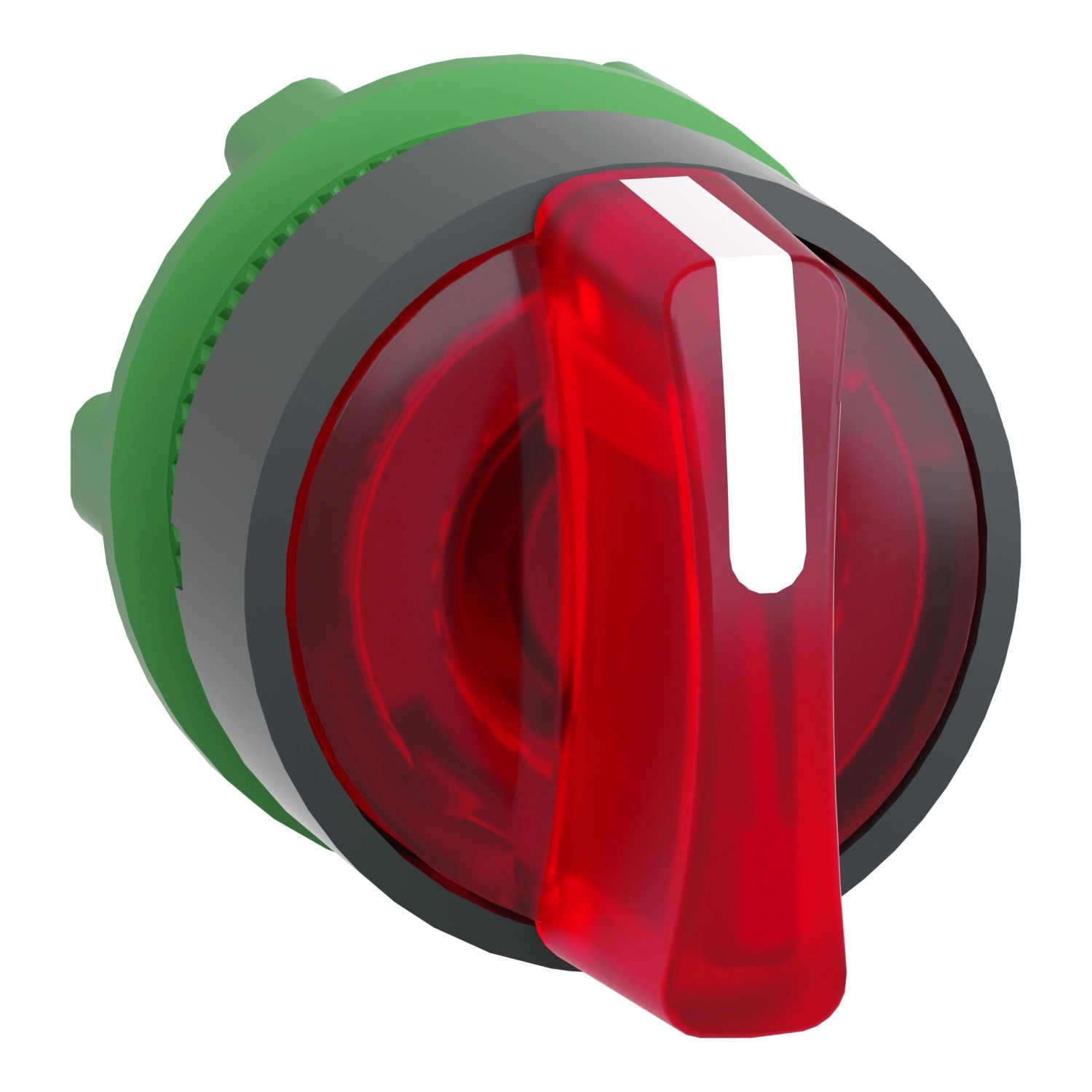

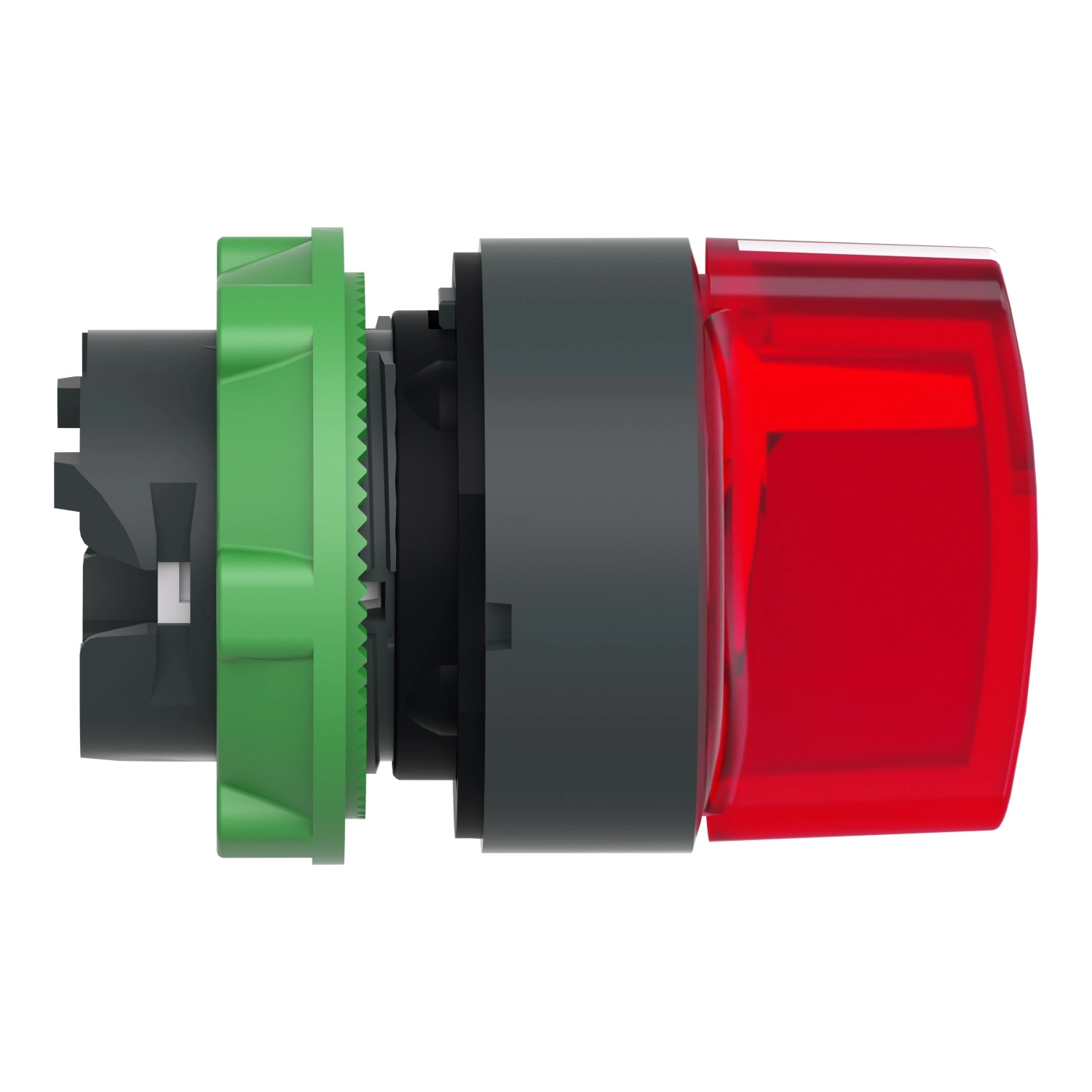

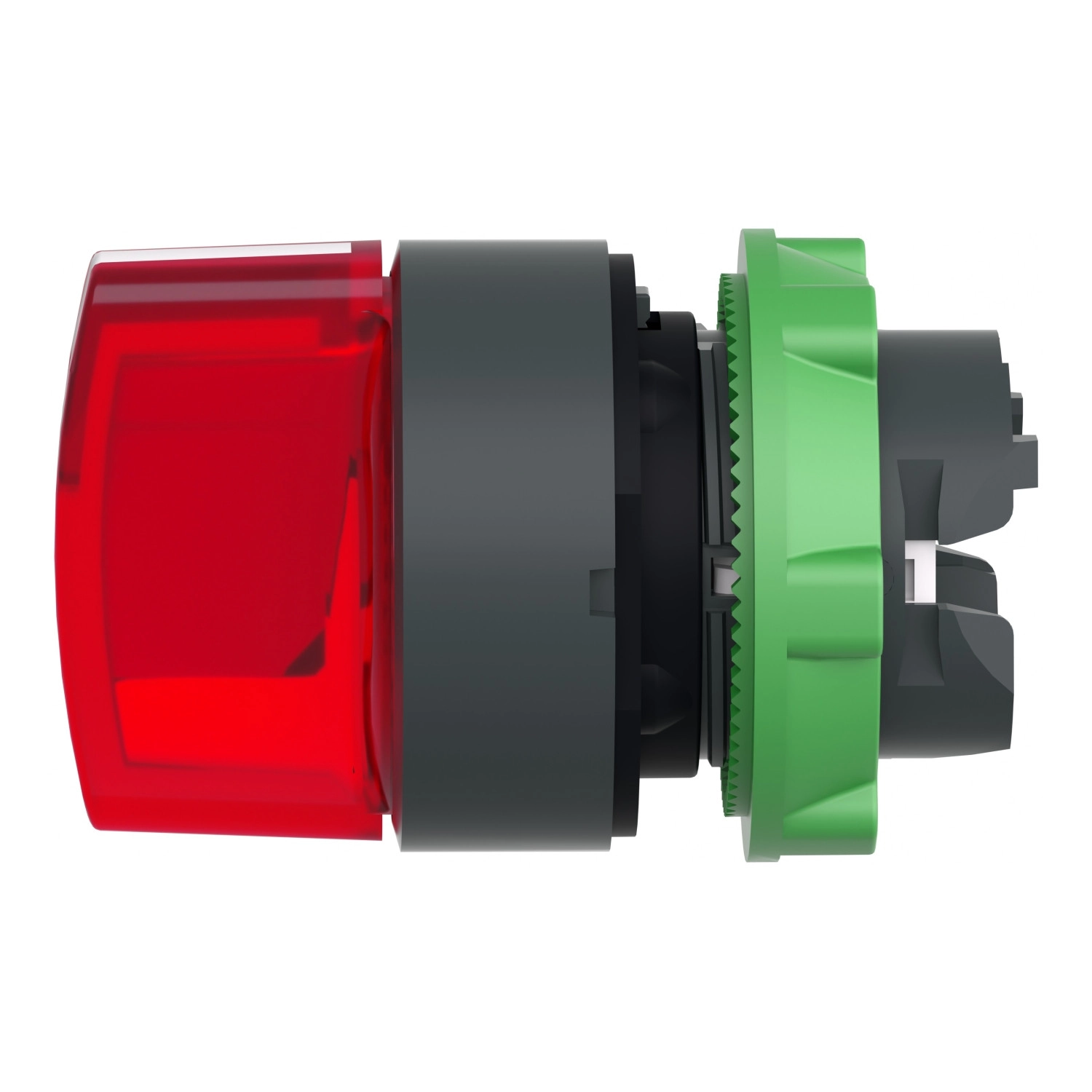

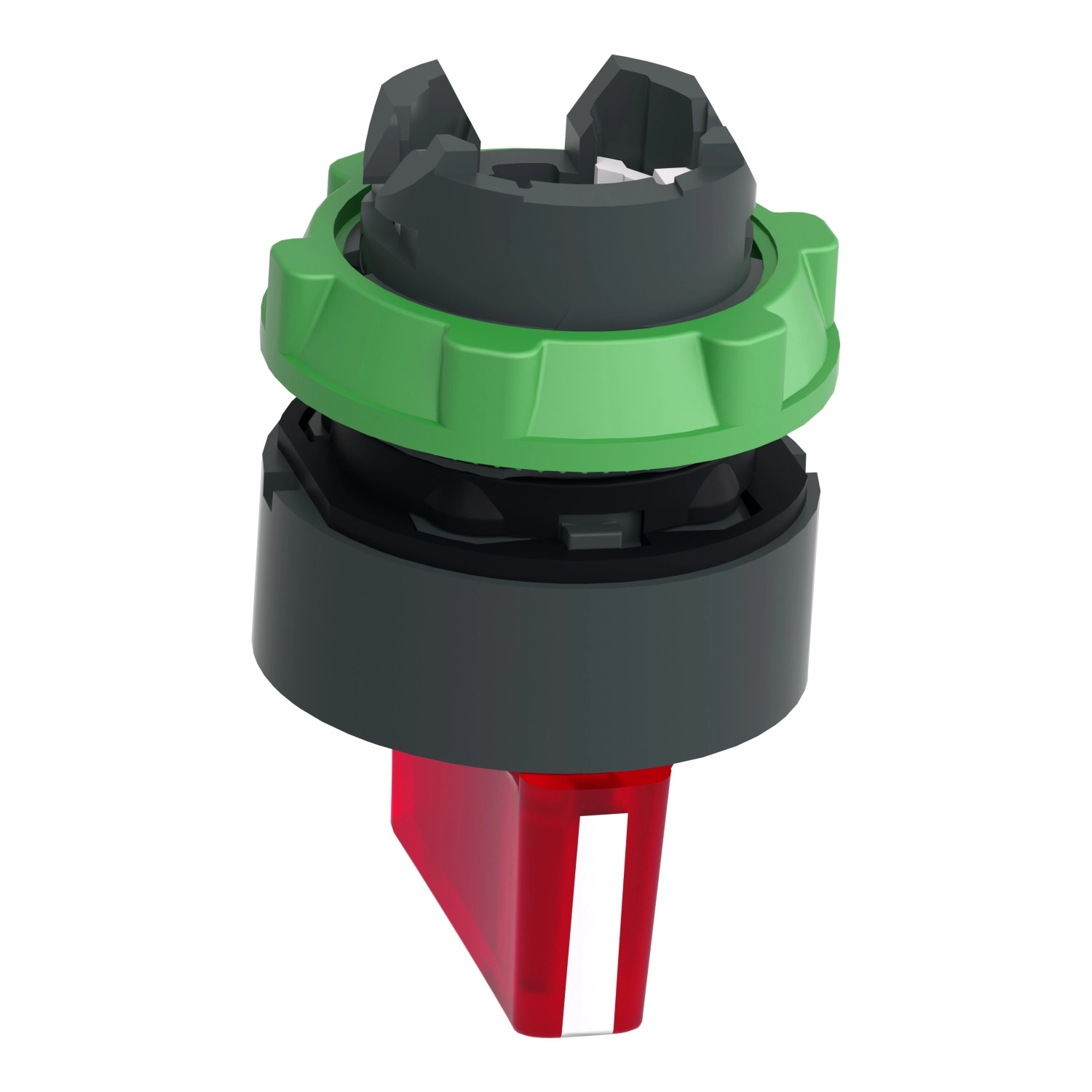

A ZB5AK1343 modell egy univerzális LED-del ellátott, piros fogókarral rendelkező, 3 pozíciós választókapcsoló fej, amely 22 mm-es szabványos szerelőnyílásba illeszkedik. A termék kialakítása lehetővé teszi a stabil, "stay put" működést, ami azt jelenti, hogy a kapcsoló a beállított pozícióban marad a következő manuális beavatkozásig. A három kapcsolási pozíció +/- 45°-os elforgatással érhető el, ami intuitív kezelést biztosít az operátorok számára. A sötétszürke műanyag keret és a piros fogókar kombinációja nem csak funkcionális, hanem jól látható vizuális visszajelzést is nyújt a kapcsoló állapotáról.
A termék kiemelkedő műszaki jellemzői közé tartozik az 500 000 ciklusos mechanikai élettartam, amely hosszú távú, megbízható működést garantál még a legigényesebb ipari környezetben is. A ZB5AK1343 választókapcsoló fej széles környezeti hőmérsékleti tartományban (-40...+70°C) használható, és rendkívüli védelmi szinttel rendelkezik a külső behatásokkal szemben. Az IP66, IP67, IP69 és IP69K védelmi szintek biztosítják a por és víz elleni teljes védelmet, míg az IK04 fokozat ütésállóságot garantál. A termék ellenáll a nagynyomású mosásnak is, ami különösen hasznos olyan ipari környezetekben, ahol rendszeres tisztítás szükséges. Imponáló, hogy 7000000 Pa nyomást is képes elviselni 55°C hőmérsékleten, 0,1 m távolságból.
A ZB5AK1343 választókapcsoló fej kompatibilis az univerzális LED blokkokkal, és különböző elektromos összeállításokban használható. Az M3, M6, M10, MF1, MR1 és M4 kódok különböző kontaktus-konfigurációkat tesznek lehetővé, maximum 4 érintkező használatával. A termék számos nemzetközi szabványnak megfelel, beleértve az UL 508, EN/IEC 60947-5-1, CSA C22.2 No 14 és más szabványokat, továbbá számos terméktanúsítvánnyal rendelkezik, mint a CSA, DNV, BV, LROS és UL minősítések. A ZB5AK1343 rezgésállósági értéke 5 gn (f=2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén, az IEC 60068-2-27 szabvány szerint.
A Schneider Electric Harmony XB5 - ZB5AK1343 választókapcsoló fej ideális választás ipari automatizálási rendszerekhez, vezérlőpanelekhez, és minden olyan alkalmazáshoz, ahol megbízható, tartós és felhasználóbarát kapcsolóelemekre van szükség. A termék precíz kivitelezése, robusztus felépítése és az univerzális LED-blokkokkal való kompatibilitása teszi kiváló választássá a professzionális felhasználók számára.
Schneider Electric Harmony XB5 - ZB5AK1343 - műanyag világító választókapcsoló fej műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Előlapi anyag: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Forgó működtető profilja: Piros standard fogókar
Működtető pozíció információ: 3 pozíció +/- 45°
Kapcsoló működési módja: Maradó állású (stay put)
Jelzőegység fej alakja: Kerek
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai élettartam: 500000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: M3 (max. 4 érintkező egyes blokkok használatával elölről szerelve integrált LED-del), M6 (max. 2 érintkező egyes blokkok használatával elölről szerelve integrált LED-del és transzformátorral), M10, MF1, MR1, M4 (különböző konfigurációk)
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, EN/IEC 60947-5-1, JIS C8201-5-1, EN/IEC 60947-1, CSA C22.2 No 14, EN/IEC 60947-5-4, EN/IEC 60947-5-5, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds hajózási nyilvántartása), UL listázott
Mechanikai tulajdonságok
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
