A Schneider Electric Harmony XB5 termékcsaládjába tartozó ZB5AK1333 világító választókapcsoló fej egy kiváló minőségű ipari vezérlőelem, amely megbízható működést biztosít különböző automatizálási és vezérlési alkalmazásokban. Ez a világító választókapcsoló fej a népszerű Harmony XB5 sorozat része, amelyet kifejezetten ipari környezetben való használatra terveztek, ahol a hosszú élettartam és a megbízhatóság elengedhetetlen követelmény.

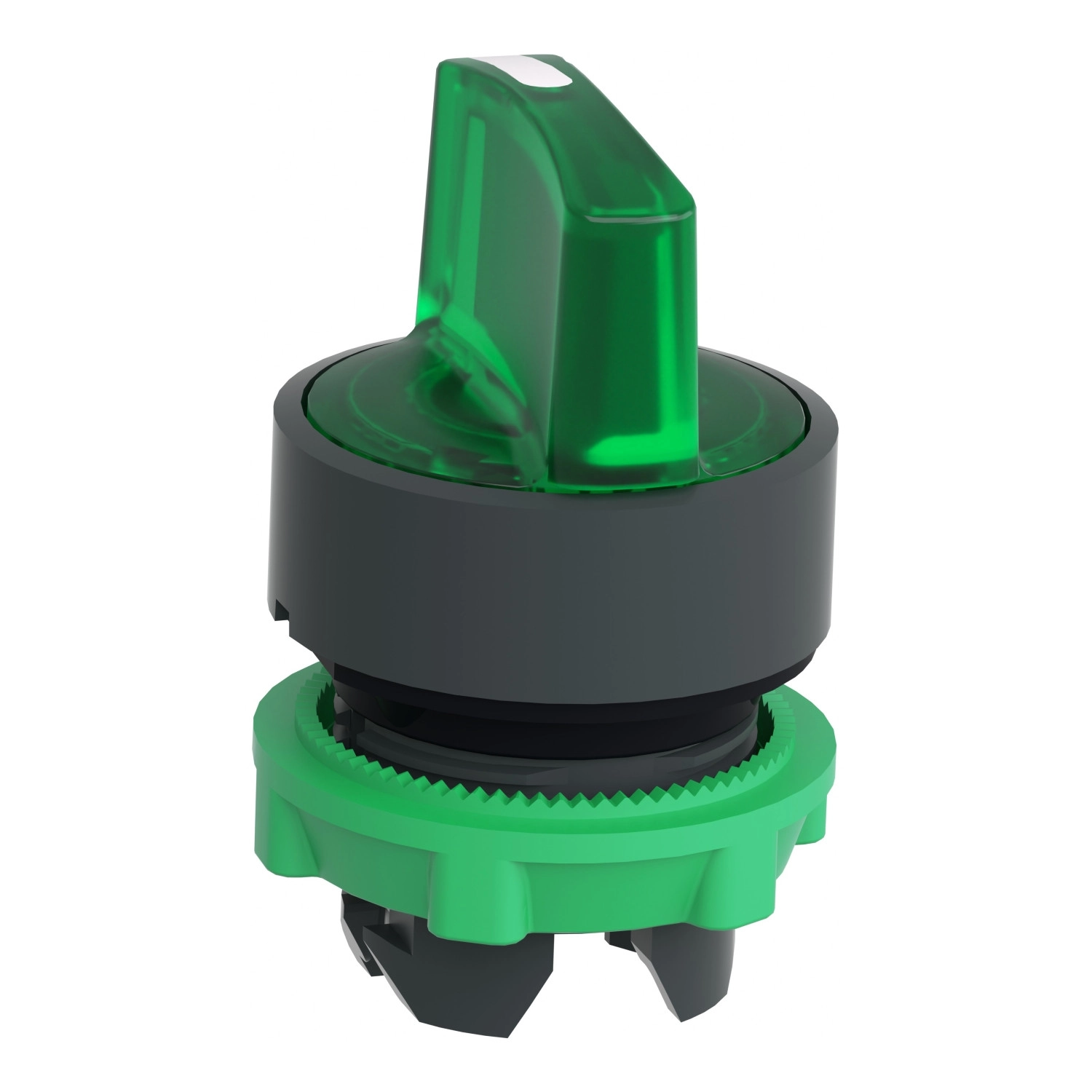

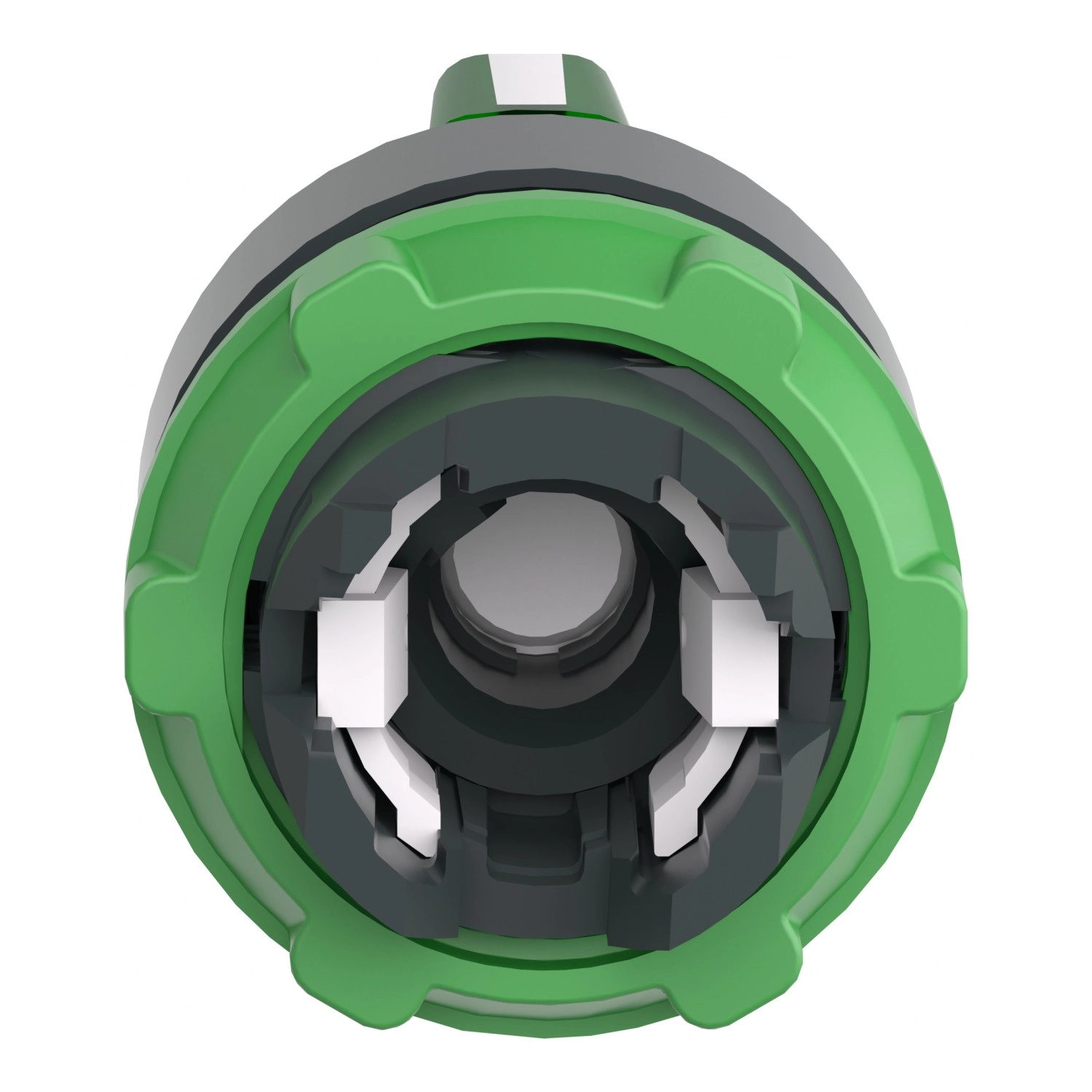

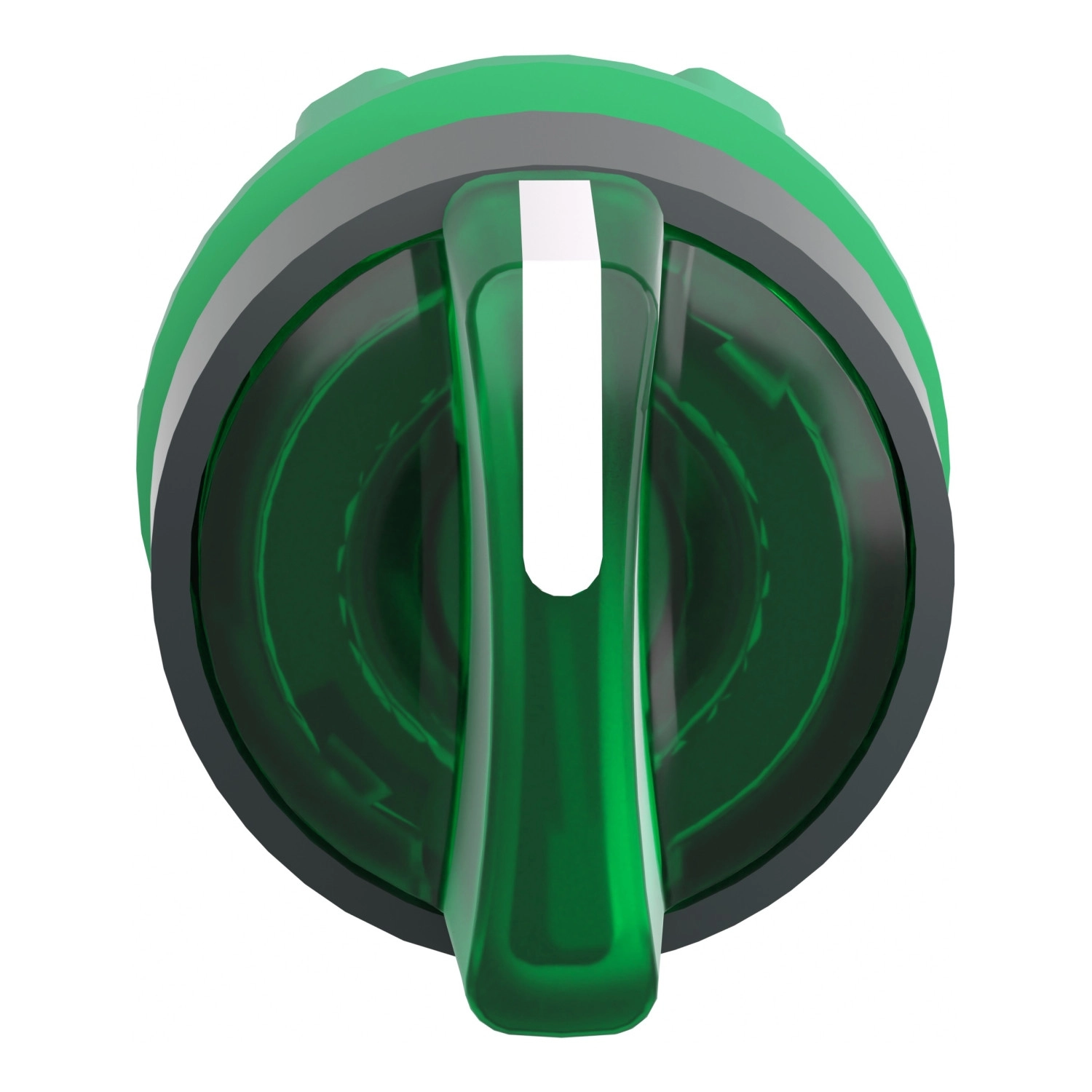

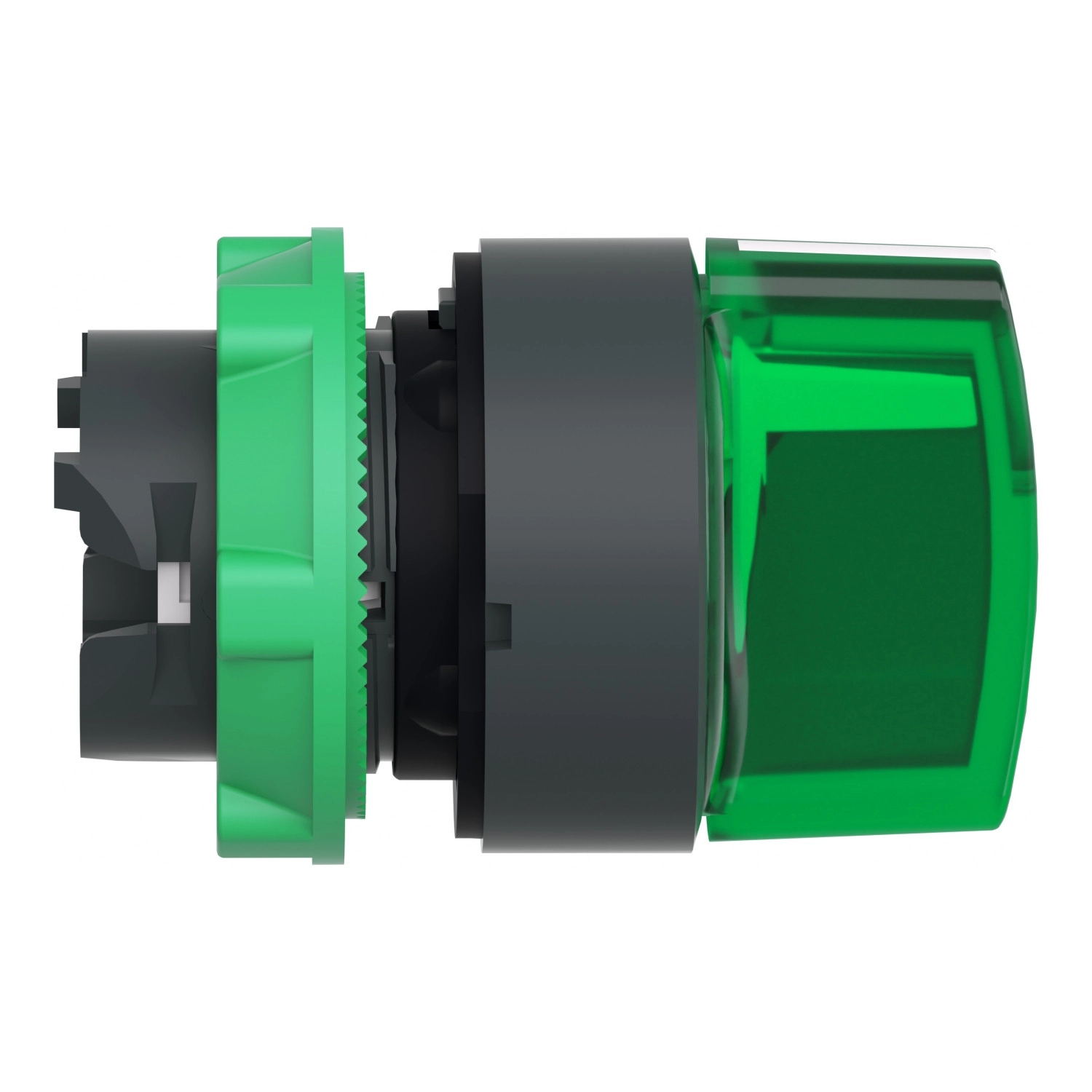

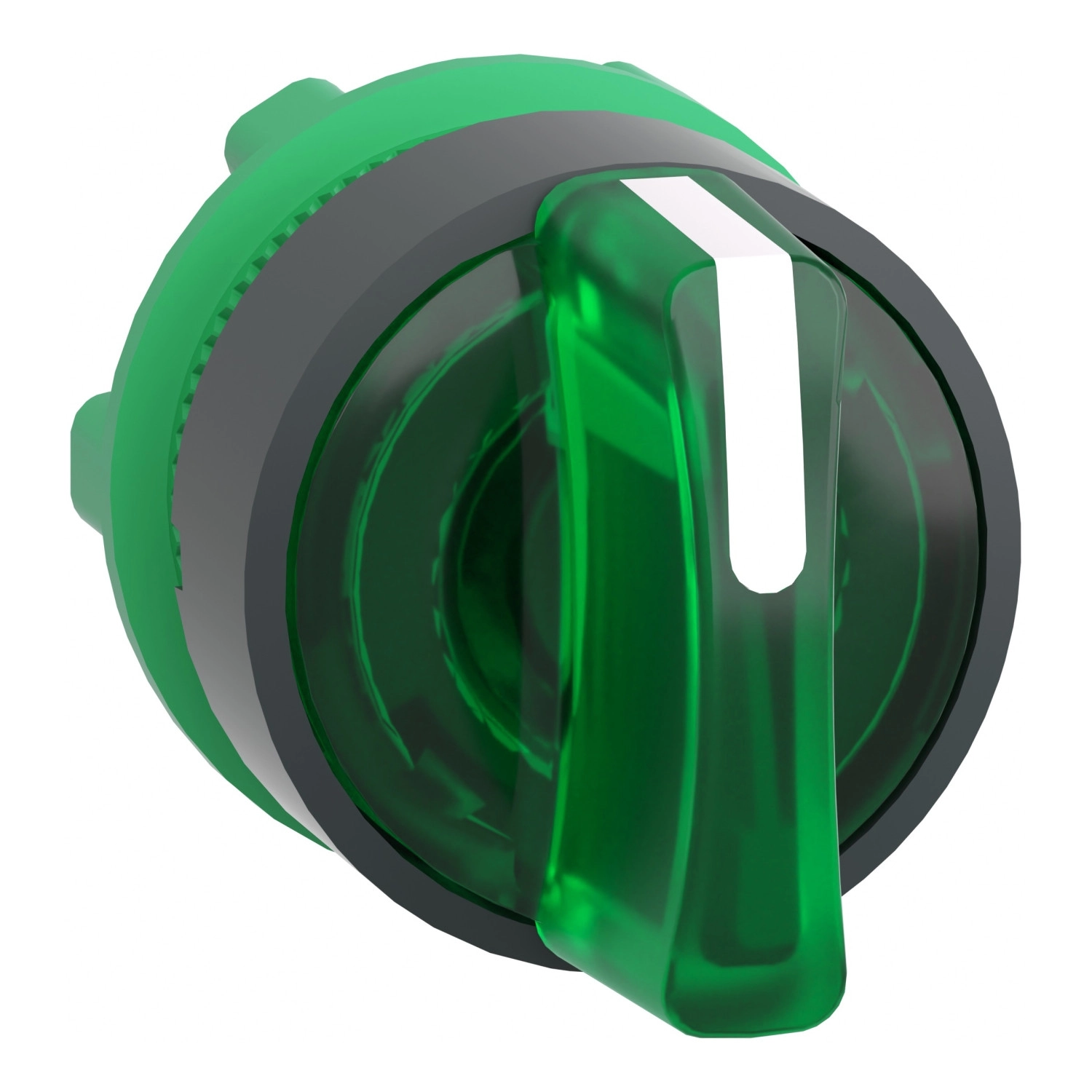

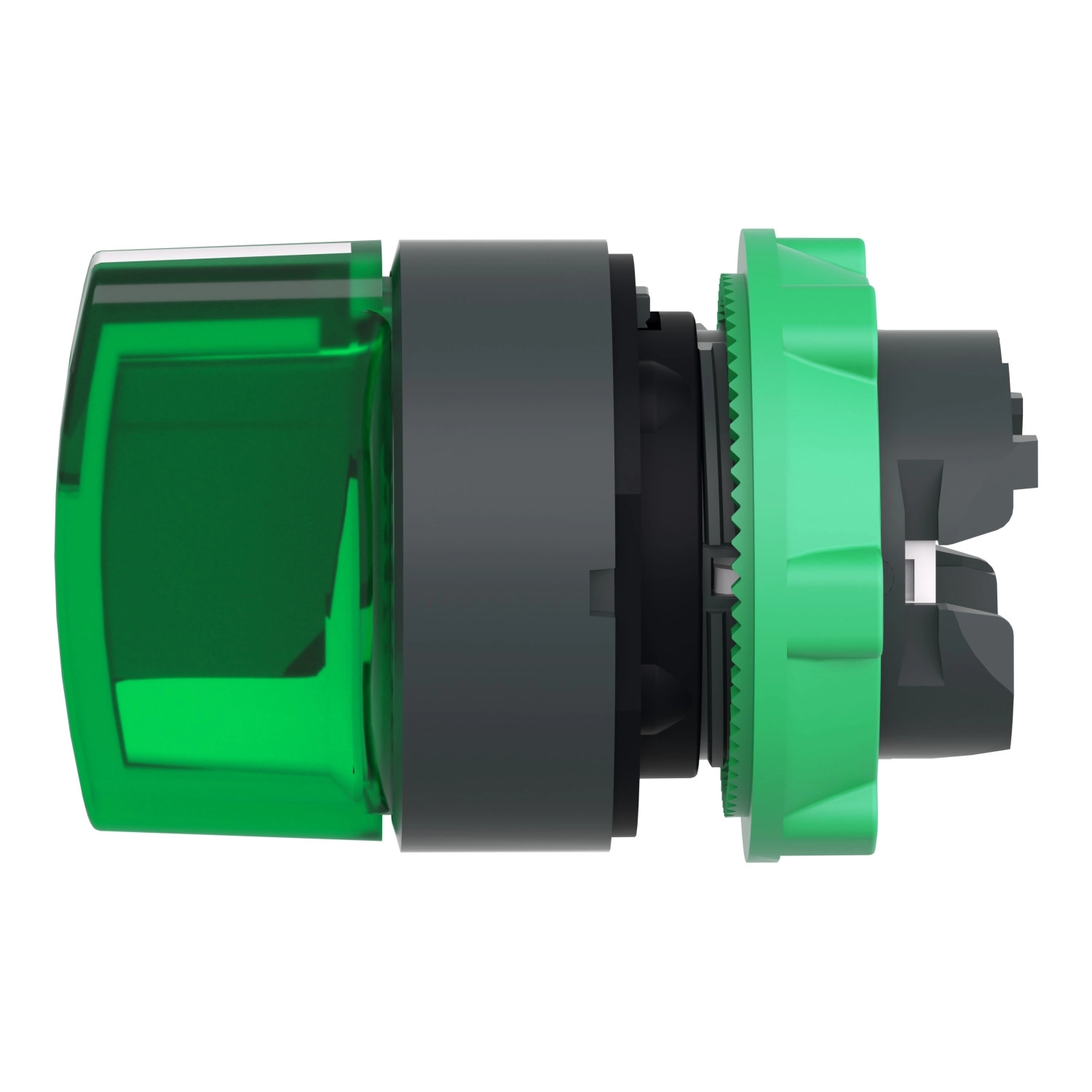

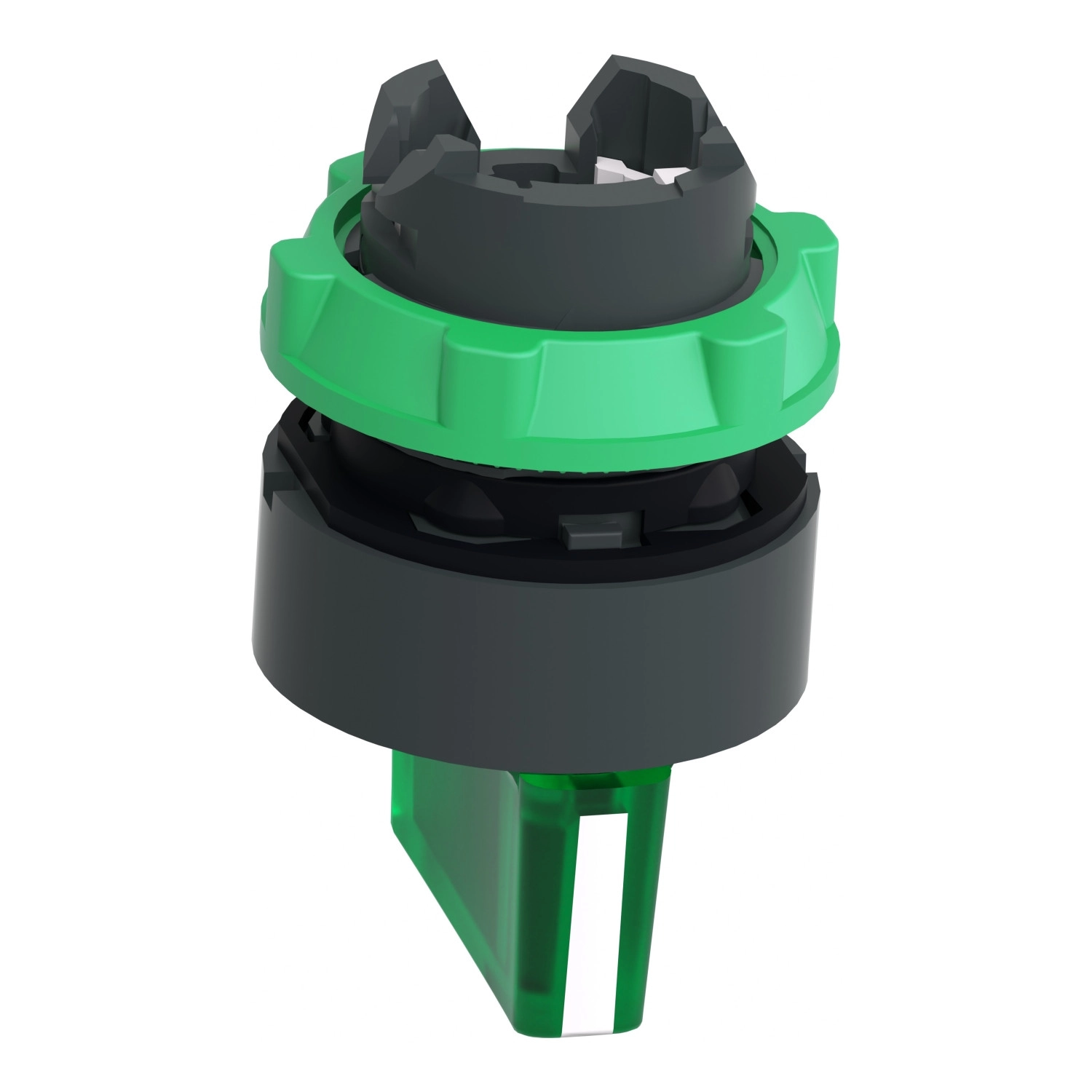

A ZB5AK1333 modell sötétszürke műanyag házban készül, zöld standard fogantyúval, amely 3 pozíciós, +/- 45° közötti stay put (rögzített állapotú) működést biztosít. A termék 22 mm-es standard szerelőfurattal rendelkezik, így könnyen integrálható a legtöbb ipari vezérlőpanelbe és konzolba. A kör alakú jelzőegység kompatibilis az univerzális LED világítóblokkokkal, ami lehetővé teszi a rugalmas konfigurációt és alkalmazást különböző vezérlési feladatokhoz. A választókapcsoló fej alapvető elemként szolgál, amelyhez további komponensek csatlakoztathatók a teljes kapcsoló összeállításához.
Műszakilag a ZB5AK1333 modell kiemelkedő paraméterekkel rendelkezik. A mechanikai élettartama rendkívül hosszú, akár 500 000 kapcsolási ciklust is kibír, ami ipari környezetben különösen fontos. A termék robusztus kialakítása kiváló védelmet biztosít: IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X követelményeknek is. Ez a magas fokú védettség lehetővé teszi a használatát olyan környezetben is, ahol por, nedvesség vagy akár nagynyomású vízsugár is előfordulhat. A termék ellenáll akár 7000000 Pa nyomásnak 55 °C-on, 0,1 m távolságból, továbbá IK04 fokú ütésállósággal rendelkezik az IEC 50102 szabvány szerint.
A ZB5AK1333 modell kiváló hőmérsékleti tartományban működtethető, -40°C és +70°C között, ami lehetővé teszi a használatát extrém környezeti feltételek mellett is. A termék megfelel számos nemzetközi szabványnak, többek között az UL 508, EN/IEC 60947-5-1, CSA C22.2 No 14, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-5 és JIS C8201-1 előírásoknak. Rendelkezik továbbá számos nemzetközi tanúsítvánnyal, mint például CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listed, ami globális felhasználhatóságát biztosítja.
A ZB5AK1333 választókapcsoló fej kiváló rezgésállósággal rendelkezik, 5 gn (f= 2-500 Hz) az IEC 60068-2-6 szabvány szerint, valamint kiemelkedő ütésállósággal bír: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabvány szerint. A termék méreteit tekintve kompakt: 29 mm széles, 29 mm magas és 43 mm mély. A választókapcsoló különböző elektromos összeállítási kódokkal használható (M3, M6, M10, MF1, MR1, M4), amelyek lehetővé teszik a rugalmas konfigurációt különböző alkalmazásokhoz, legfeljebb 4 érintkező használatával, egyszeres és kettős blokkok alkalmazásával, integrált LED-del, akár transzformátorral is. A termék kompatibilis a XALD 1-5 kivágásos és XALK 2-5 kivágásos állomásokkal.
Schneider Electric Harmony XB5 - ZB5AK1333 - műanyag világító választókapcsoló fej, Ø22, 3 állású, zöld műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típus: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Készülék rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejegység típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: stay put (rögzített)
Működtető profilja: Zöld standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Teljesítmény adatok
Mechanikai élettartam: 500000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: M3 max 4 érintkezőhöz egyszeres blokkokkal előlapi szereléshez integrált LED-del
M6 max 2 érintkezőhöz egyszeres blokkokkal előlapi szereléshez integrált LED-del és transzformátorral
M10 max 2 érintkezőhöz egyszeres blokkokkal előlapi szereléshez integrált LED-del
MF1 max 2 érintkezőhöz egyszeres blokkokkal előlapi szereléshez integrált LED-del
MR1 max 2 érintkezőhöz egyszeres blokkokkal hátsó szereléshez integrált LED-del
M4 max 4 érintkezőhöz egyszeres és kettős blokkokkal előlapi szereléshez integrált LED-del
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet üzemelés közben: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi szint: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi szint: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi szint: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, EN/IEC 60947-5-1, CSA C22.2 No 14, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-5, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
