A Schneider Electric Harmony XB5 sorozatú ZB5AK1313 világítható választókapcsoló fej egy professzionális ipari kapcsolóelem, amely tökéletes választás vezérlőpanelek és irányítópultok számára. Ez a csúcsminőségű komponens a Schneider Electric megbízhatóságát ötvözi a modern funkcionalitással, miközben esztétikus megjelenést biztosít a kezelőfelületeken.

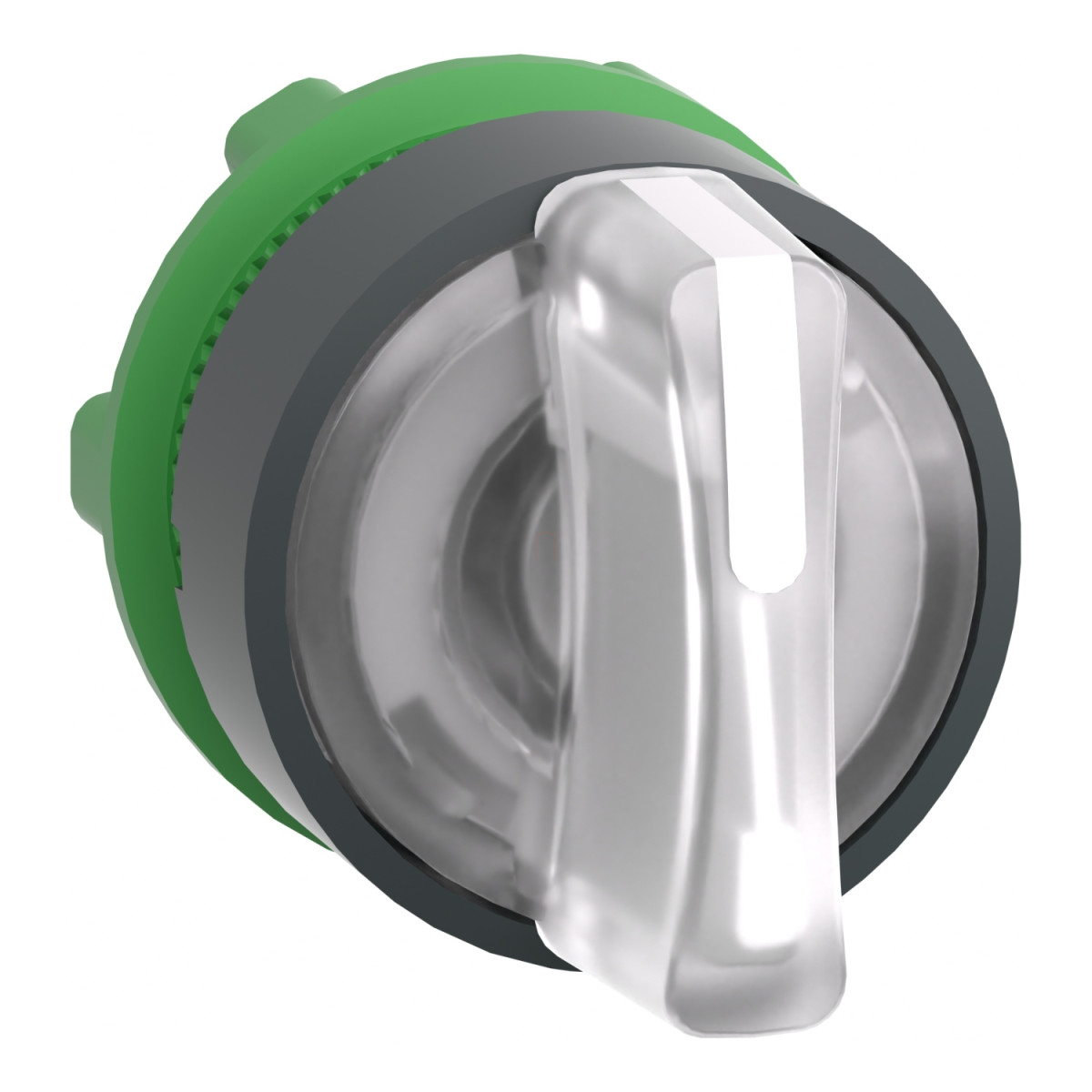

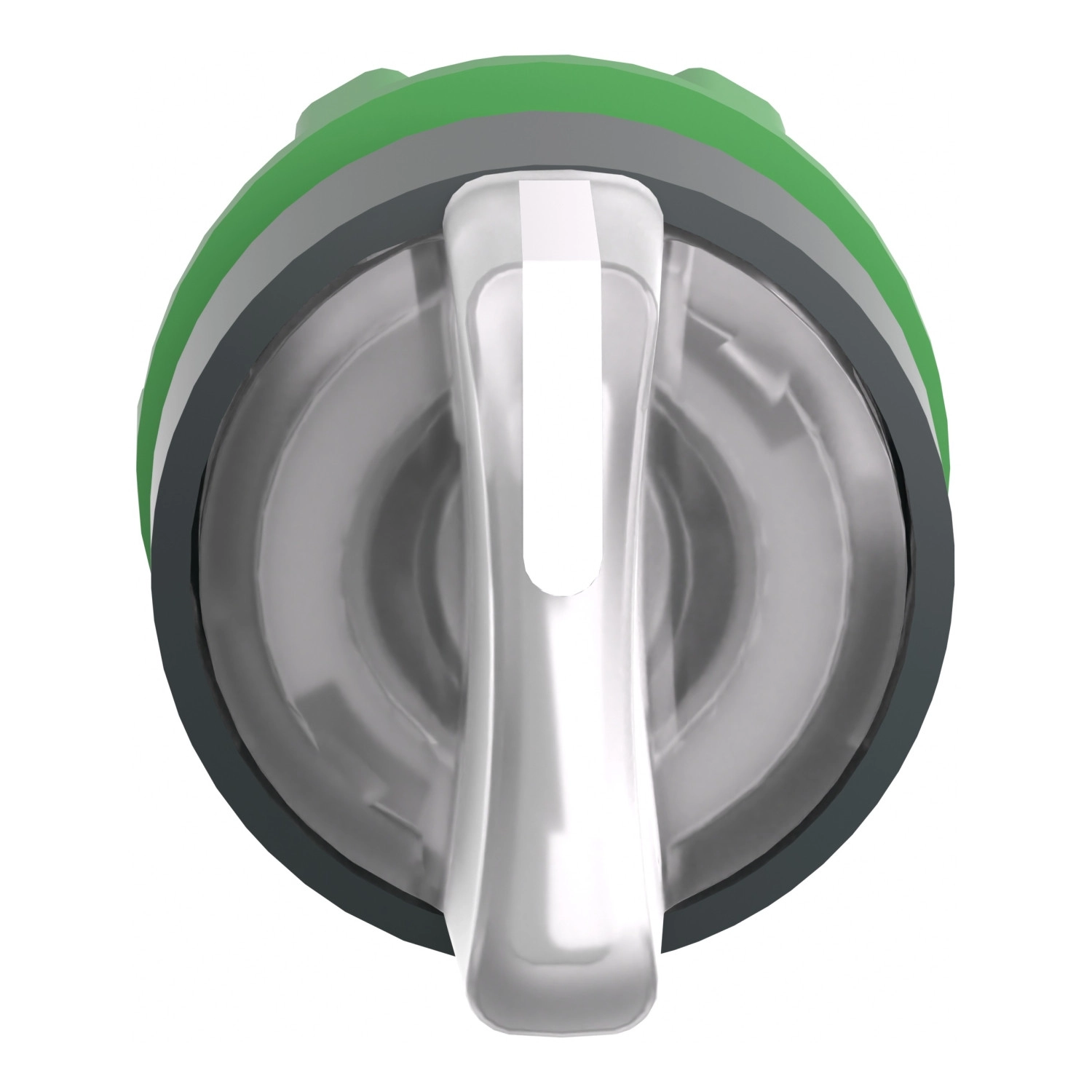

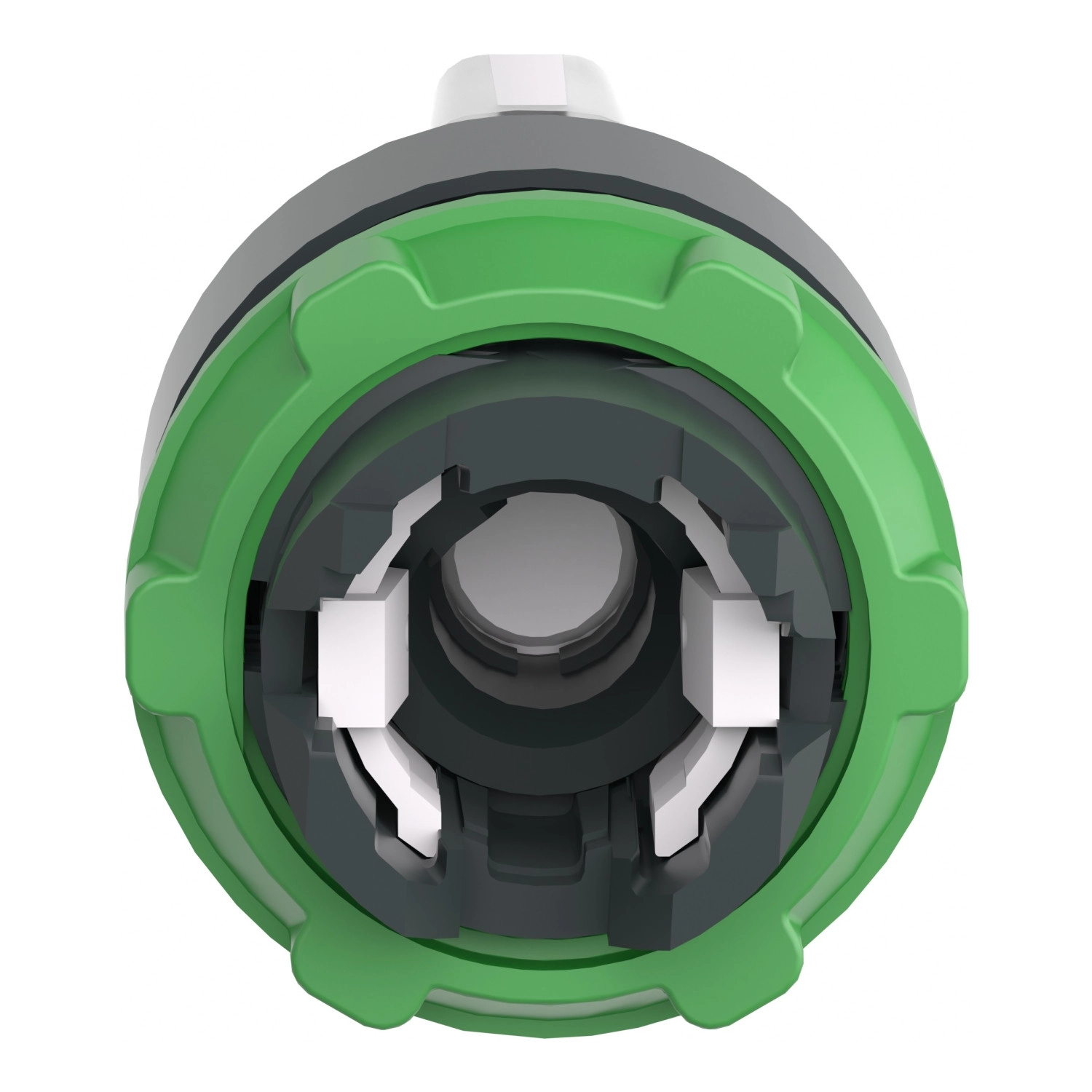

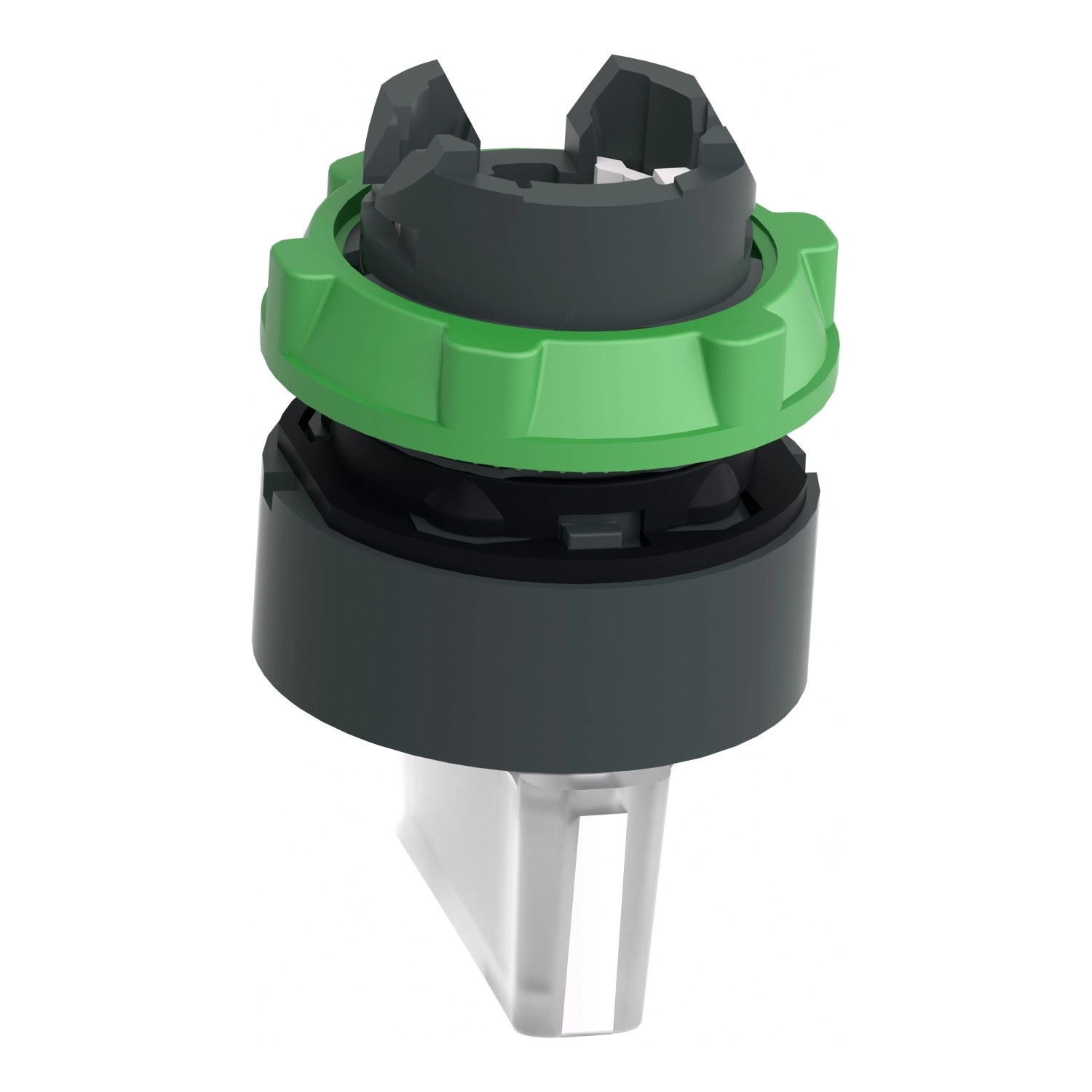

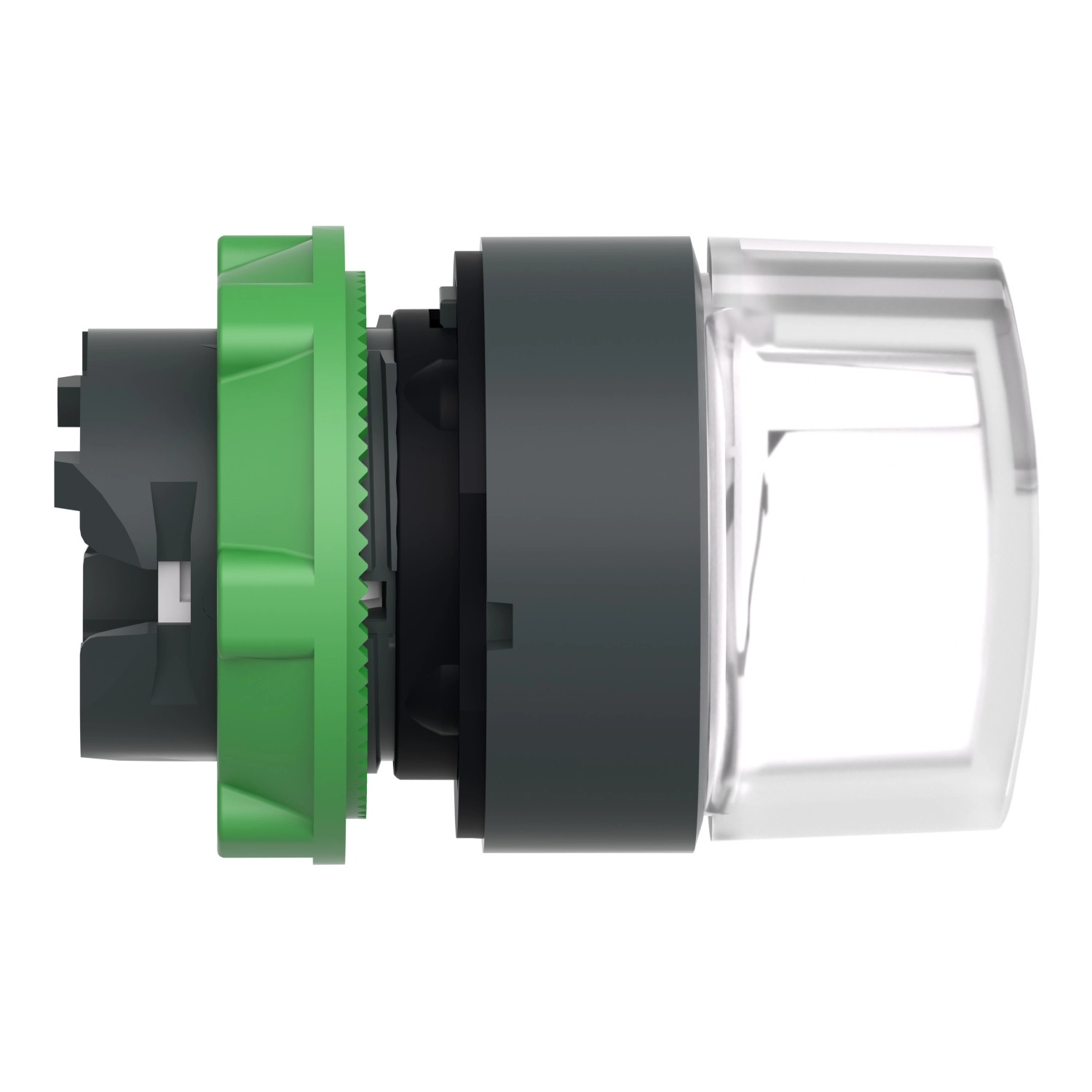

A ZB5AK1313 modell egy kompakt, 22 mm átmérőjű furatba illeszthető, sötétszürke műanyag házba épített kapcsoló, fehér standard fogantyúval. A készülék 3 különböző kapcsolási pozícióval rendelkezik (+/- 45°), és maradó (stay put) funkcióval van ellátva, ami azt jelenti, hogy a kapcsoló az utolsó kapcsolási pozícióban marad, amíg újra el nem fordítják. Ez különösen hasznos olyan alkalmazásokban, ahol fontos a kiválasztott üzemmód fenntartása. A termék univerzális LED-kompatibilitással rendelkezik, amely lehetővé teszi a kapcsolási állapot vizuális visszajelzését.
A ZB5AK1313 kiemelkedő védelmi szinttel büszkélkedhet, többek között IP66, IP67, IP69 és IP69K védettséggel, valamint NEMA 13 és NEMA 4X minősítéssel. Ez azt jelenti, hogy a kapcsoló ellenáll a pornak, víznek, és magas nyomású mosásnak is, akár 7000000 Pa nyomásig 55°C hőmérsékleten. Az IK04 ütésállósági besorolás tovább növeli a termék ellenállóképességét a mechanikai behatásokkal szemben. Működési hőmérséklet-tartománya rendkívül széles: -40°C-tól +70°C-ig, ami lehetővé teszi használatát szélsőséges környezetekben is.
A mechanikai tartósságot 500 000 kapcsolási ciklus garantálja, így hosszú élettartamra számíthatsz még intenzív használat mellett is. A termék különböző elektromos összetételekben használható, például M3 kódban legfeljebb 4 érintkezővel elülső szerelésű integrált LED-es egyszeres blokkokkal, vagy M6 kódban legfeljebb 2 érintkezővel elülső szerelésű integrált LED-es és transzformátoros egyszeres blokkokkal. Támogatott továbbá az M10, MF1, MR1 és M4 elektromos összetételek is, ami nagy rugalmasságot biztosít a különböző alkalmazási területeken.
A Schneider Electric ZB5AK1313 világítható választókapcsoló fej számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-1, EN/IEC 60947-5-1, UL 508, CSA C22.2 No 14, EN/IEC 60947-5-5, JIS C8201-5-1, EN/IEC 60947-5-4 és JIS C8201-1 előírásoknak. A termék rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL tanúsítványokkal is, ami bizonyítja megfelelőségét a legmagasabb biztonsági és minőségi követelményeknek. A ZB5AK1313 termék ideális választás ipari környezetben, ahol fontos a megbízhatóság, a tartósság és a kiváló teljesítmény.
Schneider Electric Harmony XB5 - ZB5AK1313 - műanyag világító választókapcsoló fej műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világítható választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Minimális rendelési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Maradó (stay put)
Működtető profilja: Fehér standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Méretek
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 43 mm
Működés és kompatibilitás
Mechanikai élettartam: 500000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kód: M3 (max. 4 érintkező, egyszeres blokkok elülső szereléssel, integrált LED-del), M6 (max. 2 érintkező, egyszeres blokkok elülső szereléssel, integrált LED-del és transzformátorral), M10 (max. 2 érintkező, egyszeres blokkok elülső szereléssel, integrált LED-del), MF1 (max. 2 érintkező, egyszeres blokkok elülső szereléssel, integrált LED-del), MR1 (max. 2 érintkező, egyszeres blokkok hátsó szereléssel, integrált LED-del), M4 (max. 4 érintkező, egyszeres és dupla blokkok elülső szereléssel, integrált LED-del)
Eszköz bemutatás: Alapelem
Környezeti adatok
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1, EN/IEC 60947-5-1, UL 508, CSA C22.2 No 14, EN/IEC 60947-5-5, JIS C8201-5-1, EN/IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulásra az IEC 60068-2-27 szerint
