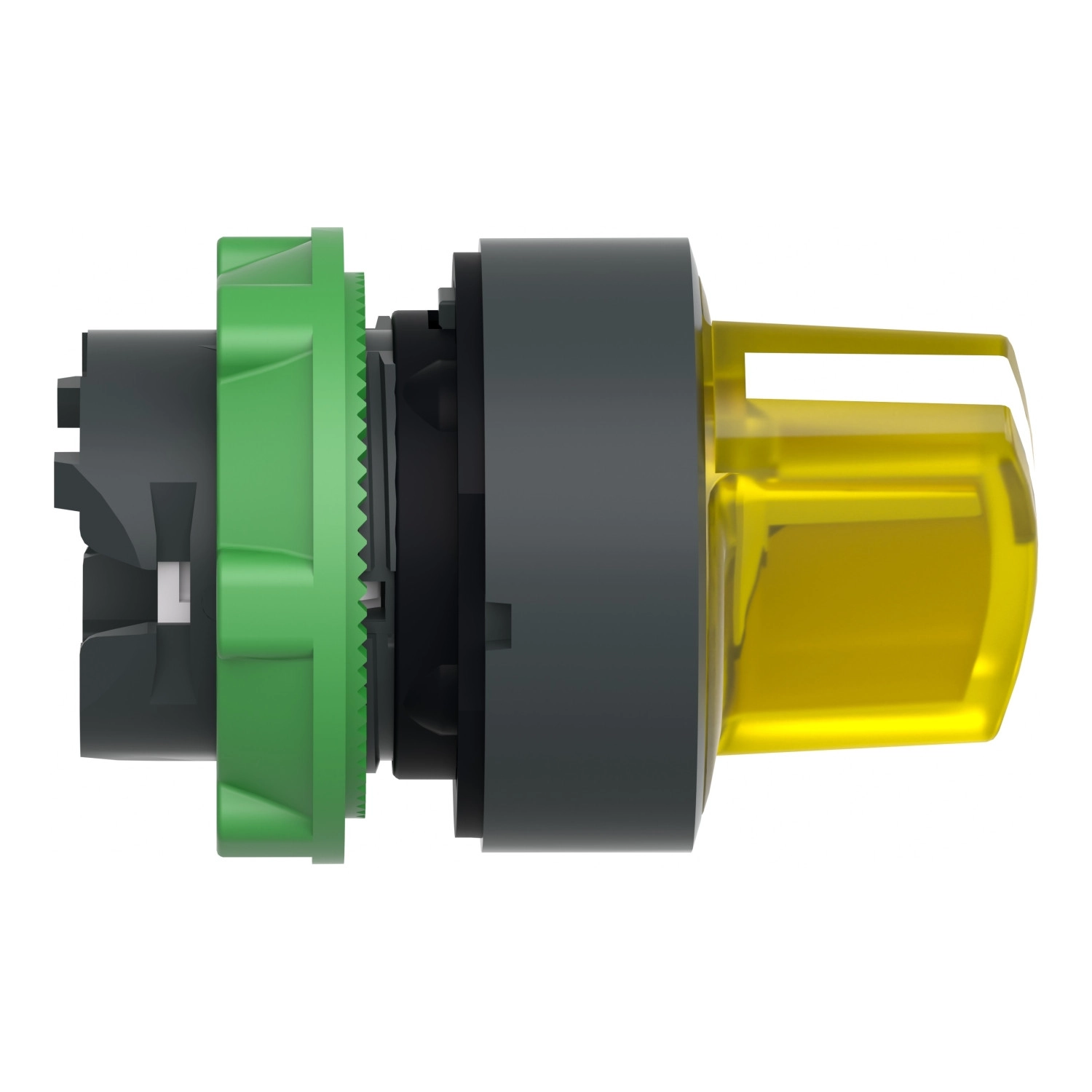

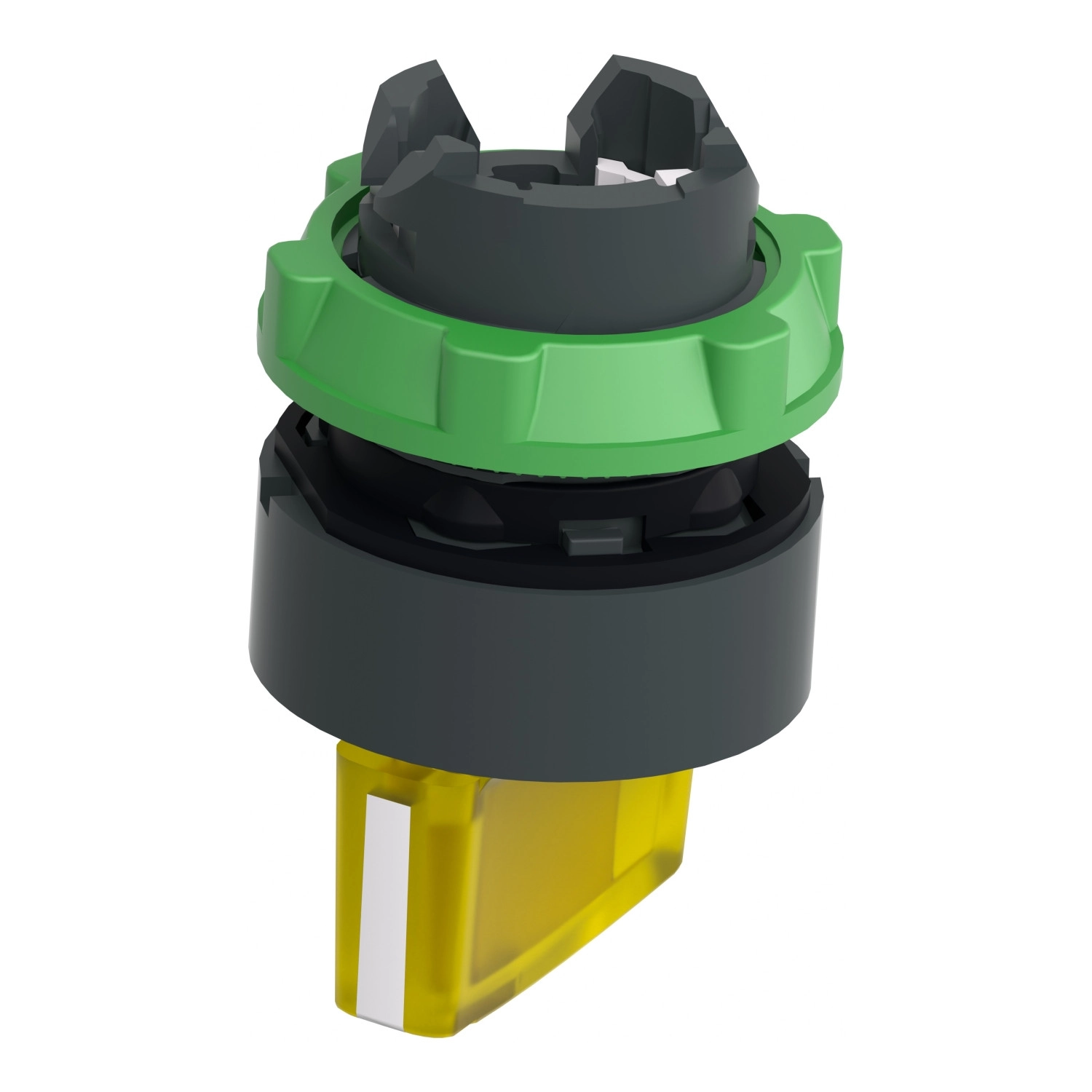

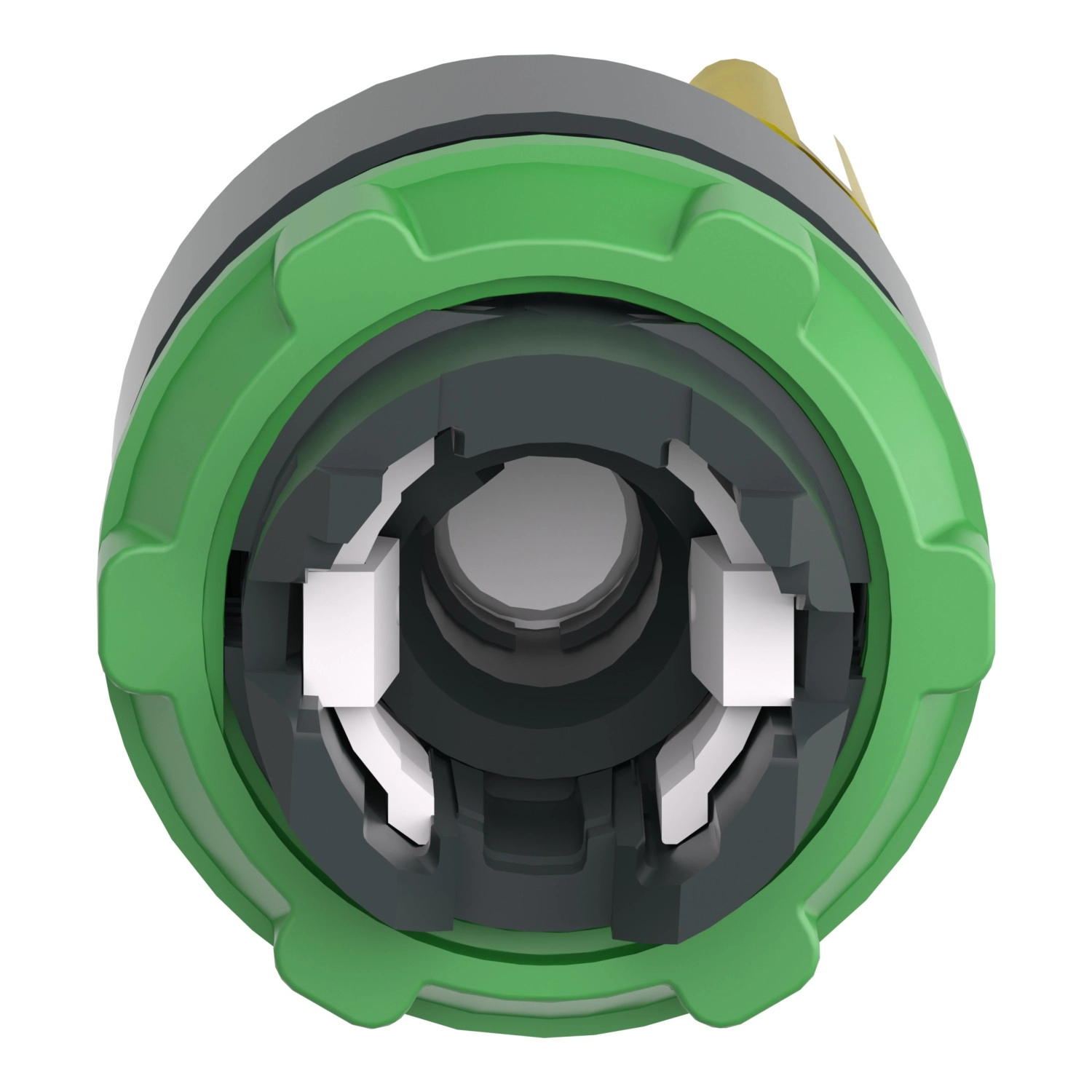

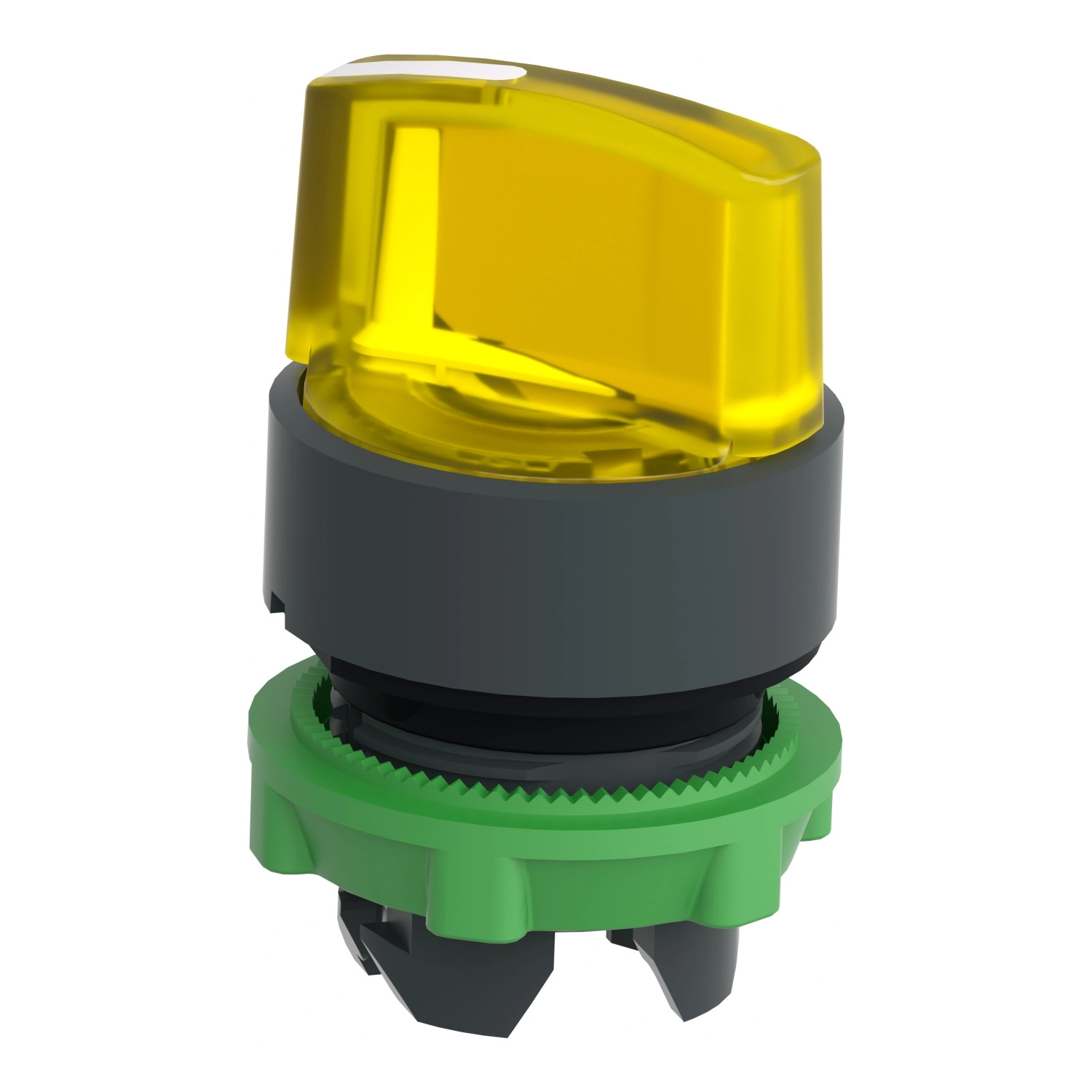

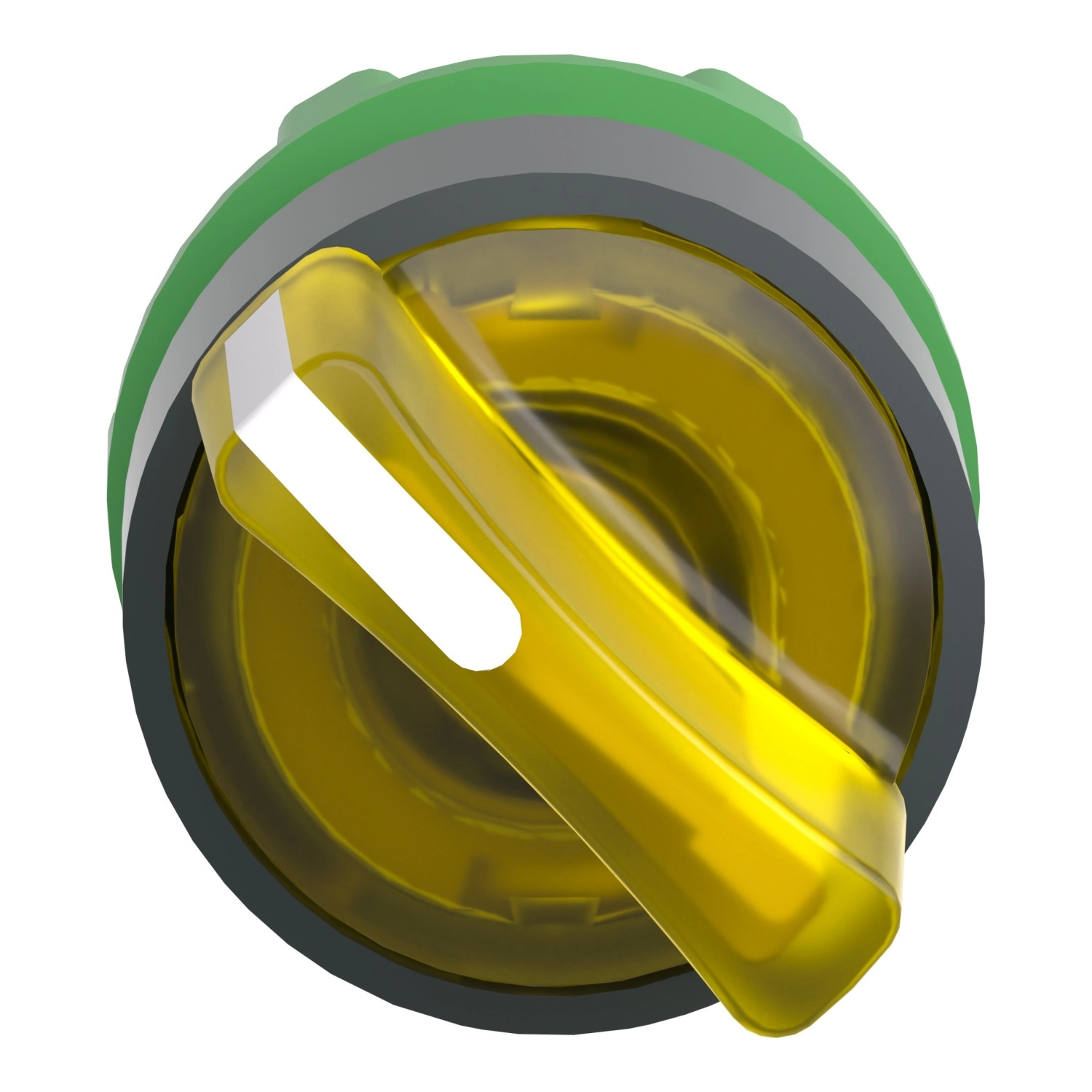

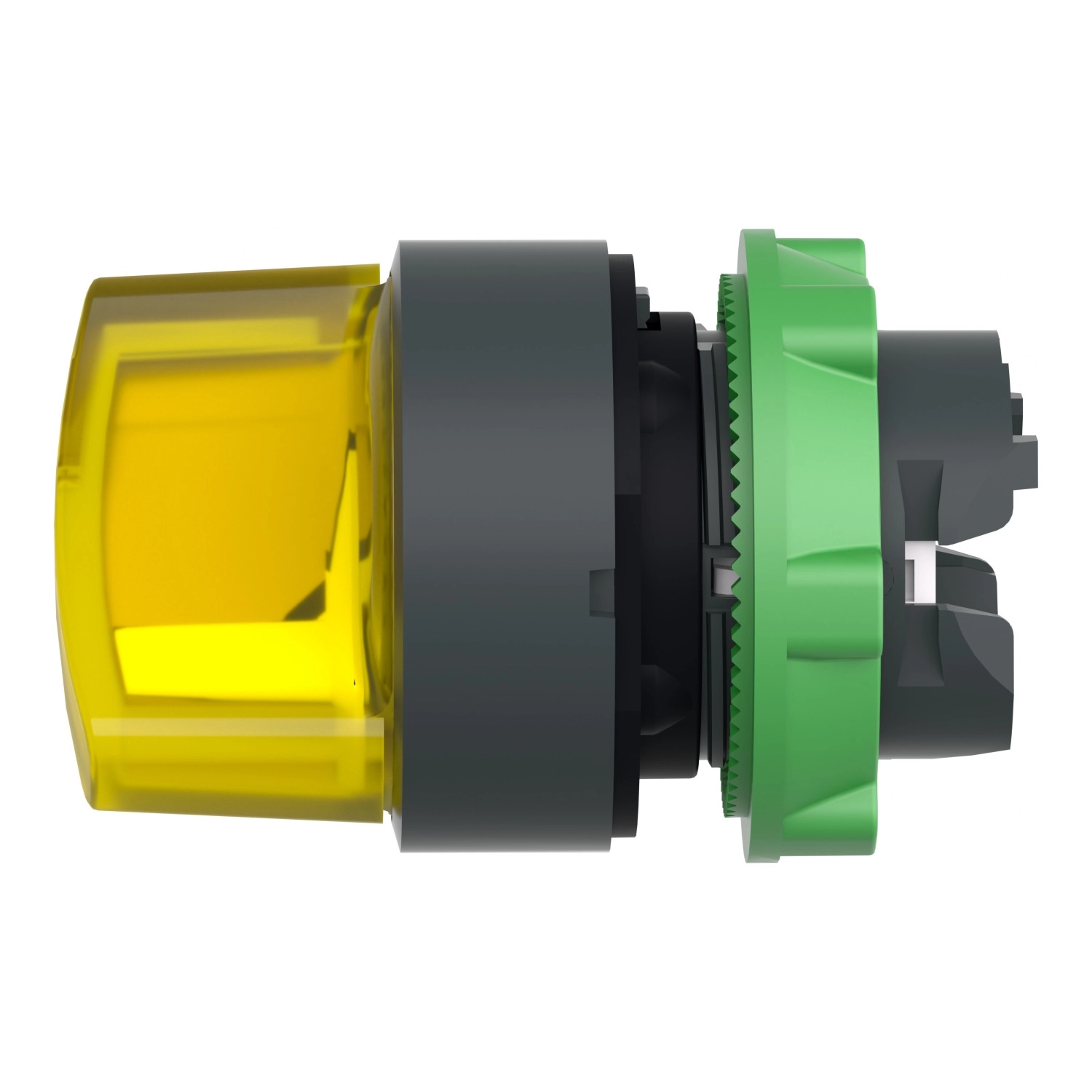

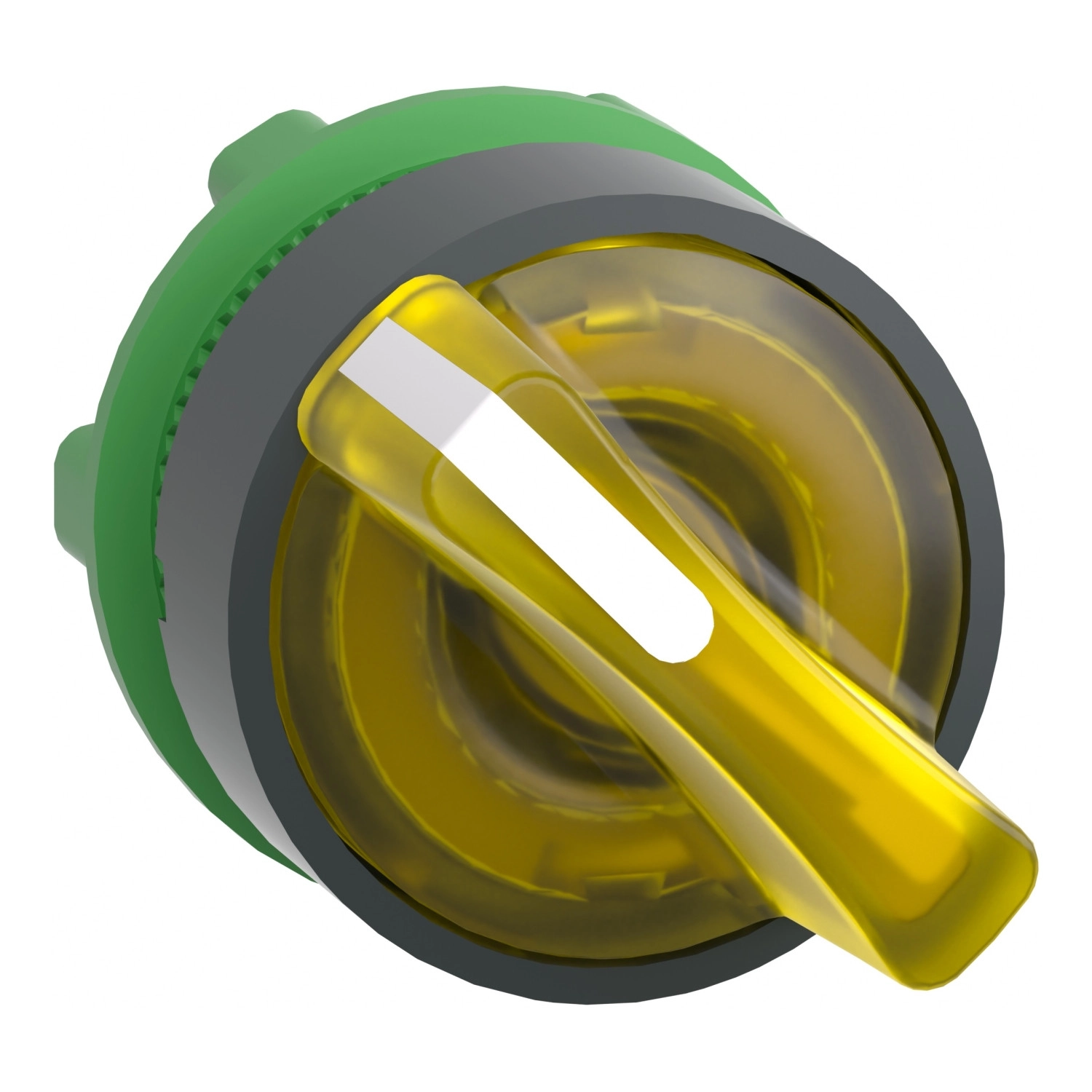

A Schneider Electric Harmony XB5 sorozatának ZB5AK1283 típusú világító választókapcsoló feje egy sokoldalú és megbízható ipari kezelőszerv, amely tökéletes választás különböző vezérlési alkalmazásokhoz. Ez a sárga fogantyús, 22 mm-es átmérőjű kapcsolófej két állással rendelkezik, és univerzális LED-es világítással van ellátva, amely kiváló láthatóságot biztosít akár gyengén megvilágított környezetben is.
A ZB5AK1283 választókapcsoló fej a Harmony XB5 termékcsalád része, amely Schneider Electric egyik vezető ipari kezelőszerv sorozata. A sötétszürke műanyag előlappal és a sárga standard fogantyúval ellátott kapcsolófej ergonomikus kialakítása kényelmes használatot tesz lehetővé. A két pozíciós kialakítás 90°-os elfordulást biztosít a kapcsolási állások között, ami intuitív és egyértelmű kezelhetőséget nyújt a felhasználók számára. A ZB5 jelölésű eszköz kerek jelzőegység fejjel rendelkezik, és a stay put (rögzített állású) működési jellemzőknek köszönhetően a beállított pozícióban marad kapcsolás után.
A termék műszaki paraméterei kiemelkedő minőségről és tartósságról tanúskodnak. A ZB5AK1283 kapcsolófej mechanikai élettartama eléri az 1 millió kapcsolási ciklust, ami kivételes megbízhatóságot jelent ipari környezetben. Kiváló védettségi mutatókkal rendelkezik: IP66, IP67, IP69 és IP69K fokozatok biztosítják a por és nedvesség elleni védelmet még a legzordabb körülmények között is. A NEMA 13 és NEMA 4X minősítések szintén kiemelik a termék robusztus jellegét. A kapcsoló ellenáll a nagynyomású mosásnak is, akár 7000000 Pa nyomásig 55°C-on, 0,1 m távolságból. Az IK04 fokozatú ütésállóság további biztonságot nyújt mechanikai behatásokkal szemben.
A termék univerzális LED kompatibilitása különböző elektromos összeállítási kódokkal használható: M3 (max. 4 érintkező előlapi szereléssel, integrált LED-del), M6 (max. 2 érintkező előlapi szereléssel, integrált LED-del és transzformátorral), M10, MF1, MR1 (max. 2 érintkező különböző szerelési módokkal és integrált LED-del), valamint M4 (max. 4 érintkező, egyes és dupla blokkok előlapi szerelésével, integrált LED-del). Ez a sokoldalúság lehetővé teszi a termék különböző vezérlőrendszerekbe történő beépítését. A kapcsoló működési hőmérséklet-tartománya -40°C és +70°C között van, ami extrém környezeti feltételek mellett is megbízható működést garantál. Az eszköz TH (Treatment Harsh) védőkezeléssel van ellátva, amely tovább növeli az ellenállóképességét korrozív környezetben is.
A ZB5AK1283 választókapcsoló fej számos ipari szabványnak megfelel, beleértve az UL 508, EN/IEC 60947-5-4, CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-5, EN/IEC 60947-5-1, JIS C8201-5-1 és JIS C8201-1 előírásokat. A termék rendelkezik CSA, DNV, BV, LROS (Lloyds hajózási regiszter) és UL tanúsítványokkal, ami bizonyítja a nemzetközi biztonsági és minőségi előírásoknak való megfelelést. A vibráció- és ütésállóság (5 gn 2-500 Hz frekvenciatartományban, illetve 30 gn és 50 gn féltengely-gyorsulás mellett) további bizonyítéka a termék ipari alkalmazásokhoz való alkalmasságának. A ZB5AK1283 választókapcsoló fej ideális választás vezérlőpanelekhez, gépekhez és berendezésekhez, ahol megbízható, jól látható és tartós kezelőszervekre van szükség.
Schneider Electric Harmony XB5 - ZB5AK1283 - műanyag világító választókapcsoló fej műszaki adatok
Általános információk
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: stay put (rögzített állású)
Működtető profilja: Sárga standard fogantyú
Működtető pozíció információ: 2 állás 90°
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai jellemzők
Mechanikai élettartam: 1000000 ciklus
Állomás név: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos jellemzők
Elektromos összetétel kód: M3 (max. 4 érintkező egyes blokkok használatával előlapi szereléssel integrált LED-del), M6 (max. 2 érintkező egyes blokkok használatával előlapi szereléssel integrált LED-del és transzformátorral), M10 (max. 2 érintkező egyes blokkok használatával előlapi szereléssel integrált LED-del), MF1 (max. 2 érintkező egyes blokkok használatával előlapi szereléssel integrált LED-del), MR1 (max. 2 érintkező egyes blokkok használatával hátsó szereléssel integrált LED-del), M4 (max. 4 érintkező egyes és dupla blokkok használatával előlapi szereléssel integrált LED-del)
Környezeti specifikációk
Védőkezelés: TH
Környezeti hőmérséklet tárolás esetén: -40…70 °C
Környezeti hőmérséklet üzemelés esetén: -40…70 °C
Túlfeszültség kategória: II. osztály, megfelel az IEC 60536-nak
IP védettségi fokozat: IP66 (IEC 60529 szerint), IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, EN/IEC 60947-5-4, CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-5, EN/IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Ellenállóképesség
Vibrációállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinuszos gyorsulás esetén az IEC 60068-2-27 szerint
