A Schneider Electric Harmony XB5 sorozatának ZB5AK1263C0 világító választókapcsoló feje a legmagasabb ipari elvárásoknak megfelelően tervezett vezérlőeszköz, amely tökéletes választás ipari automatizálási és vezérlési alkalmazásokhoz. A termék a Harmony XB5 termékcsalád része, amely átfogó megoldásokat kínál a kapcsolási és jelzési feladatokhoz az ipar minden területén.

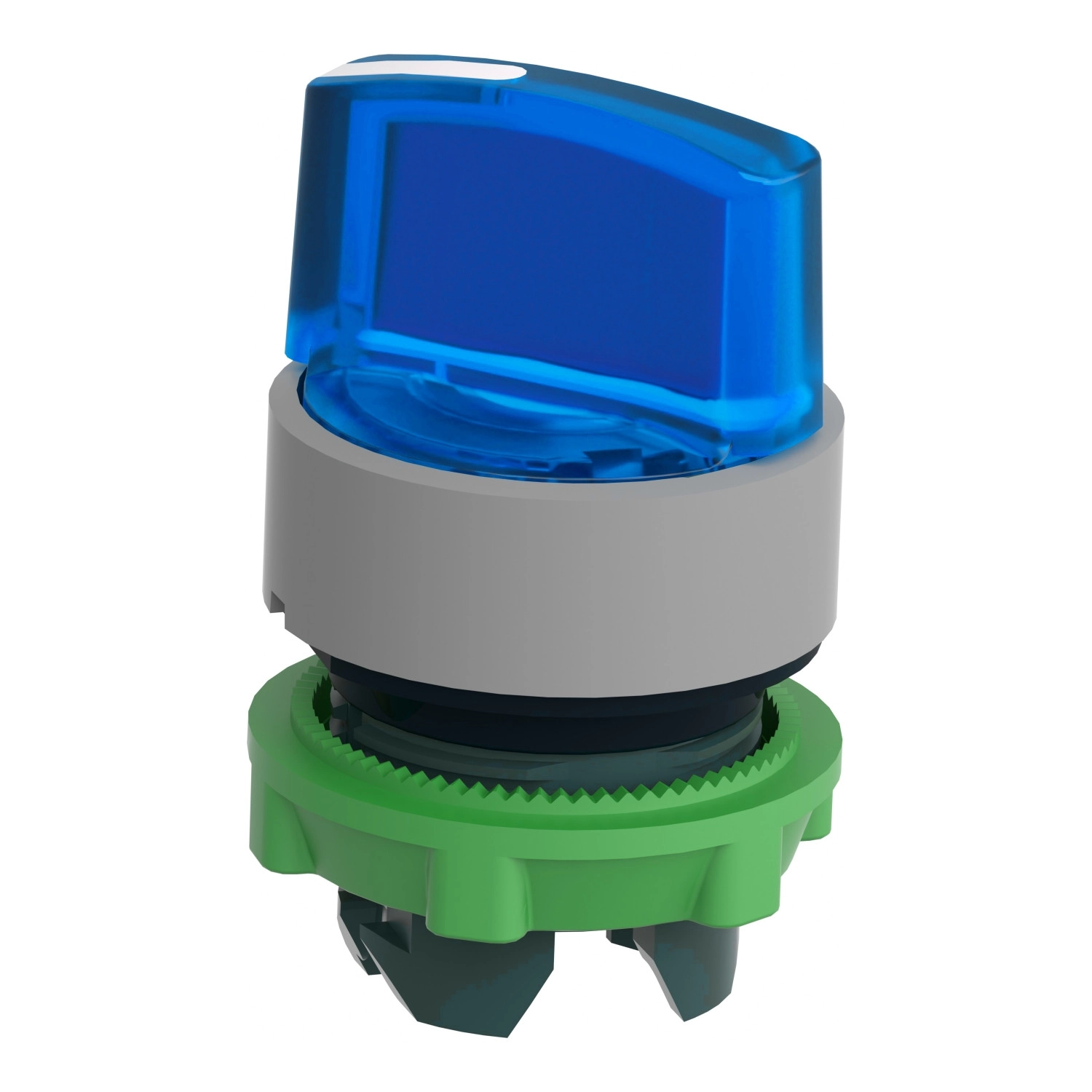

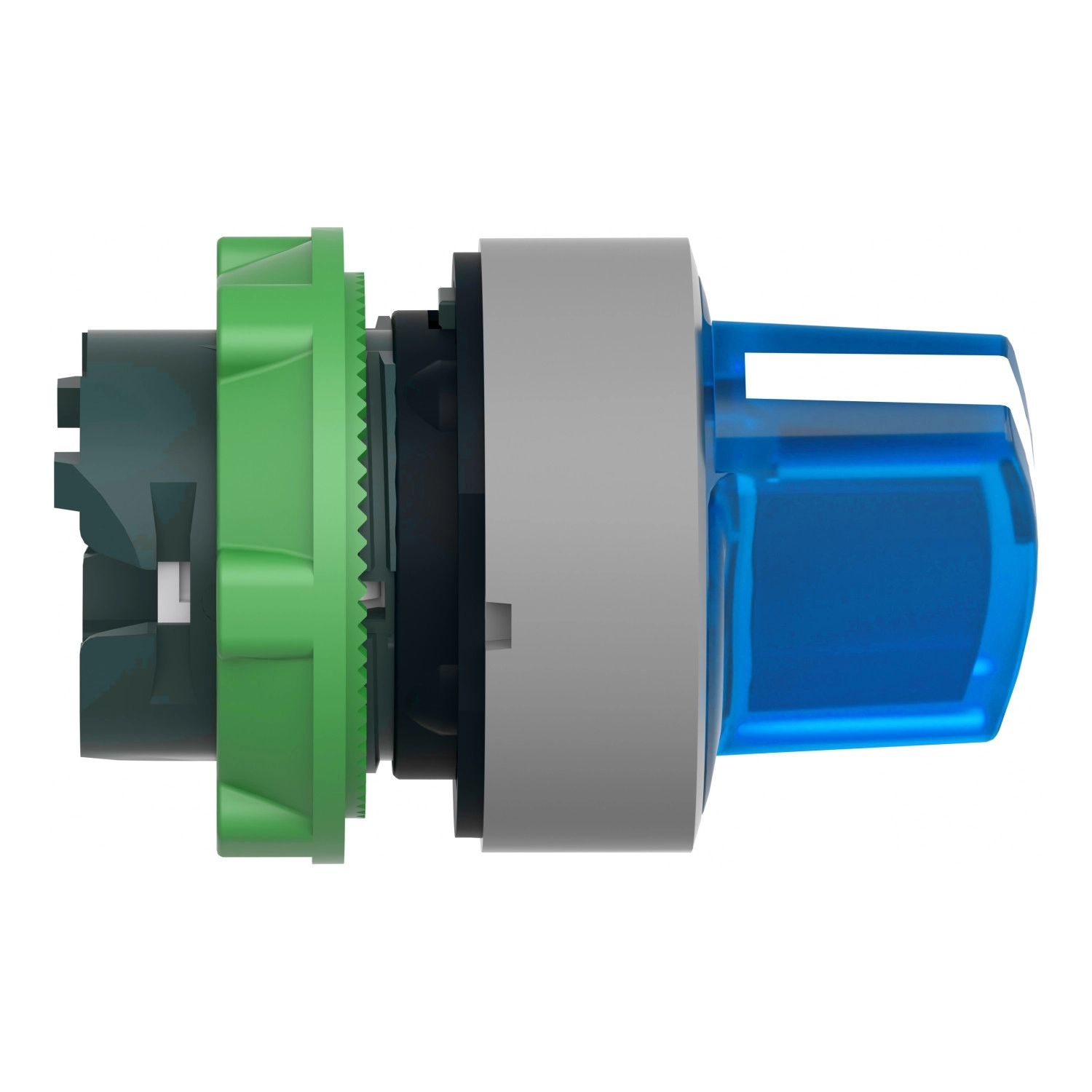

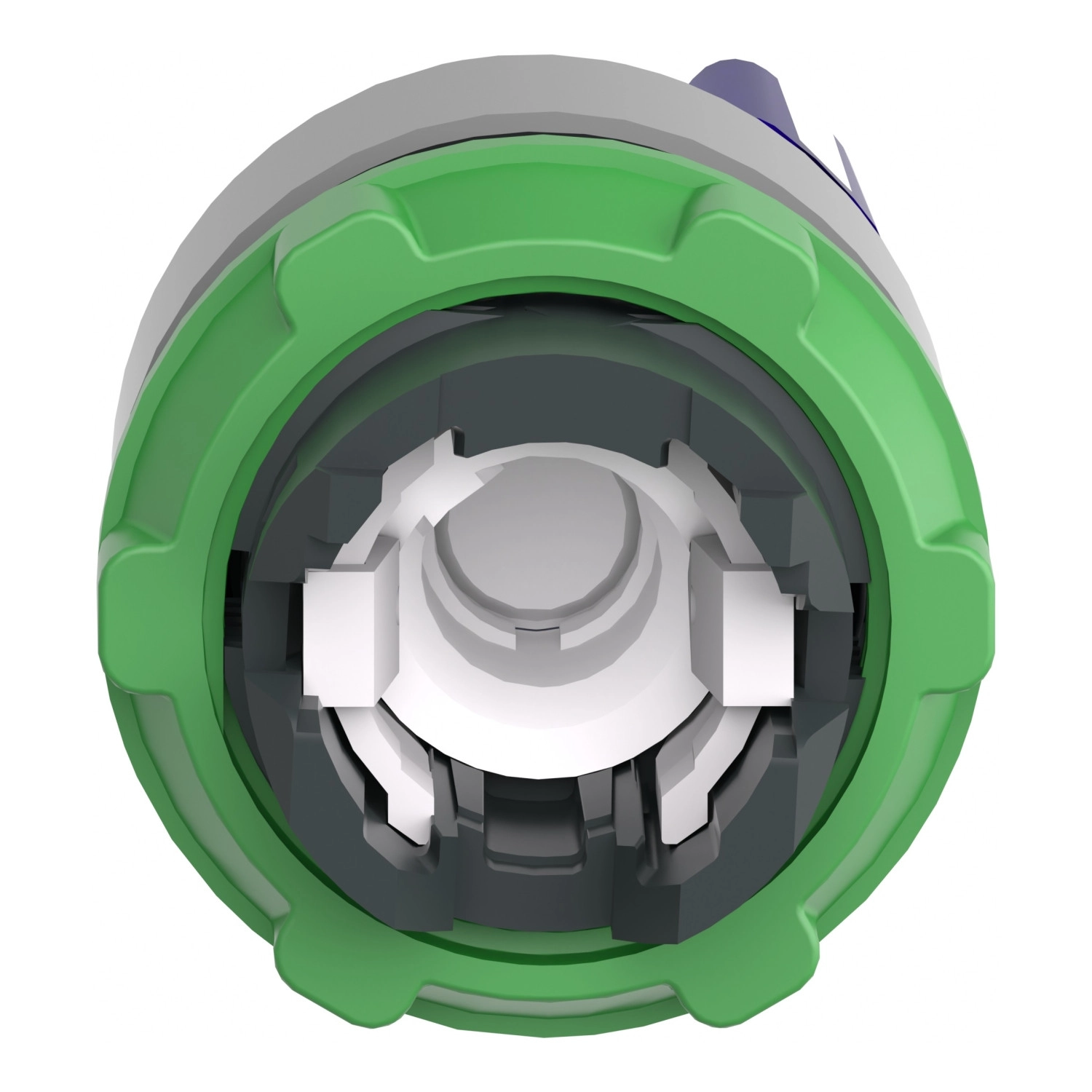

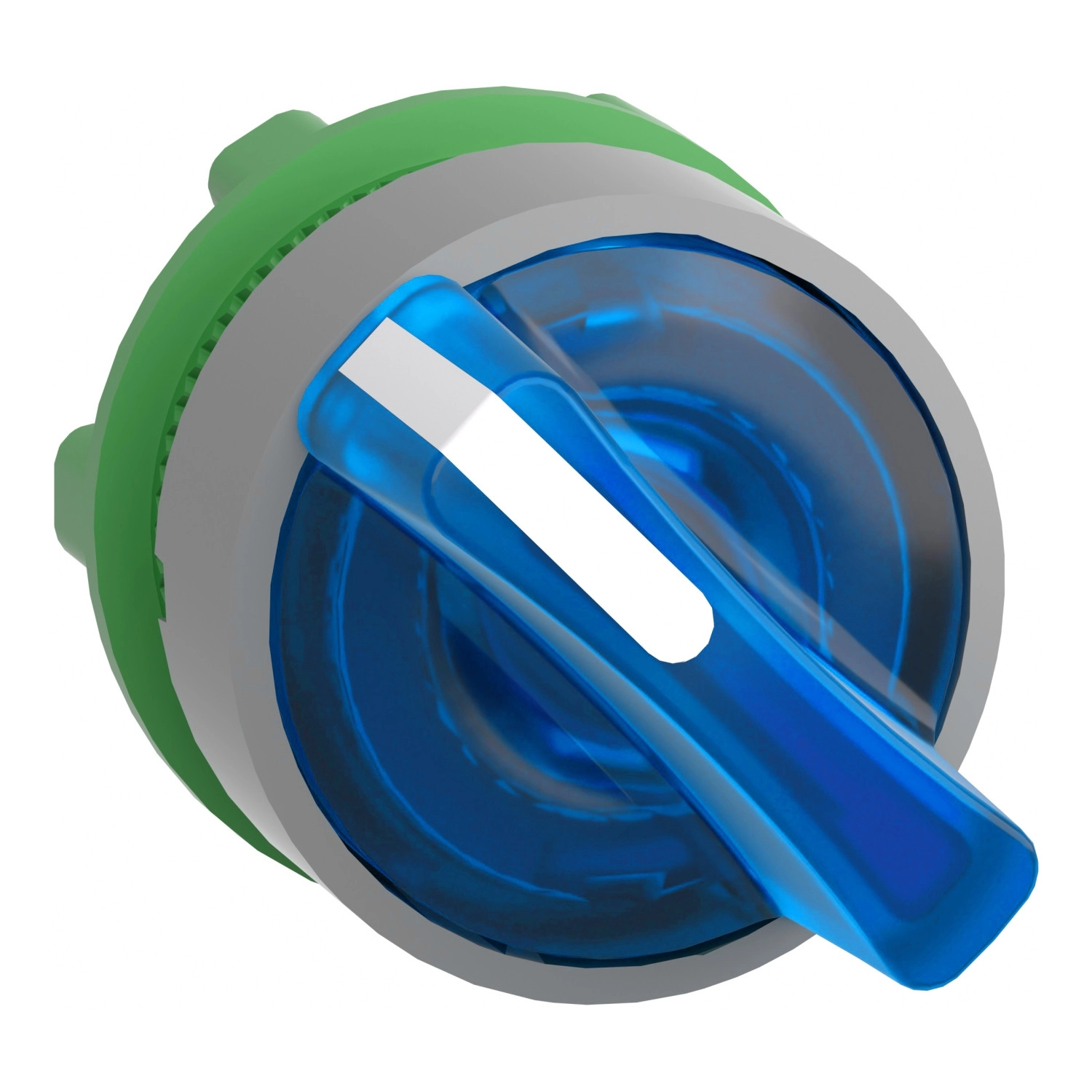

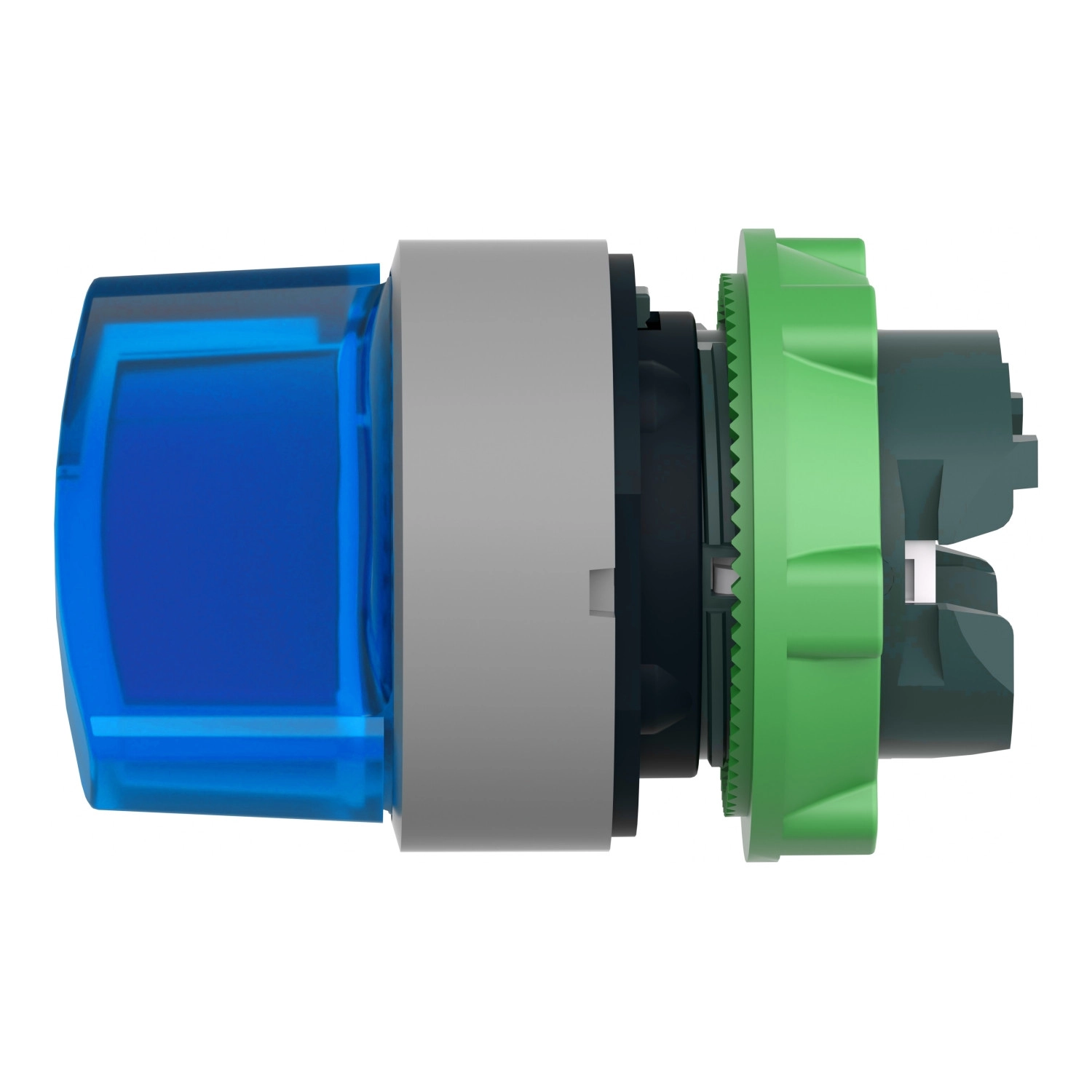

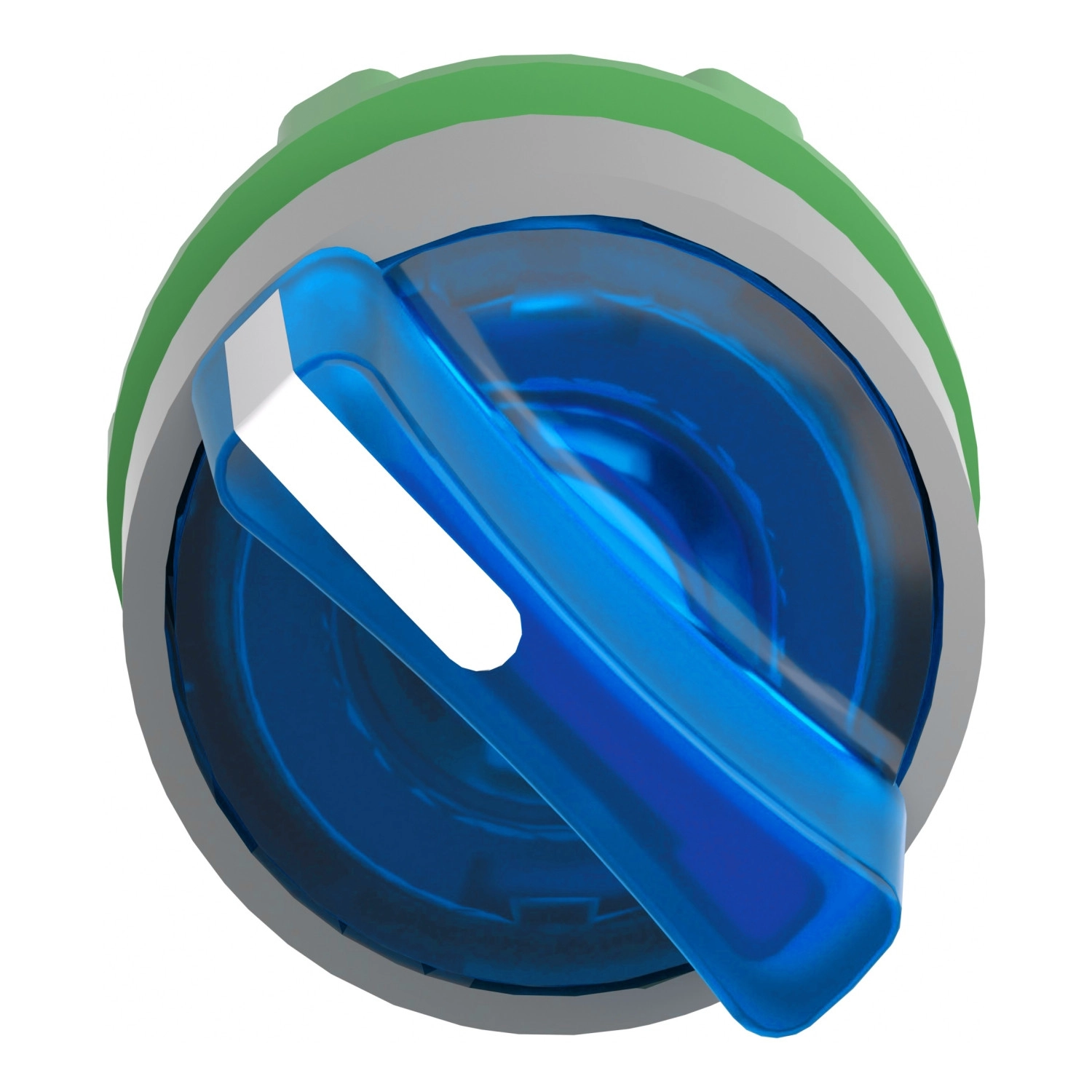

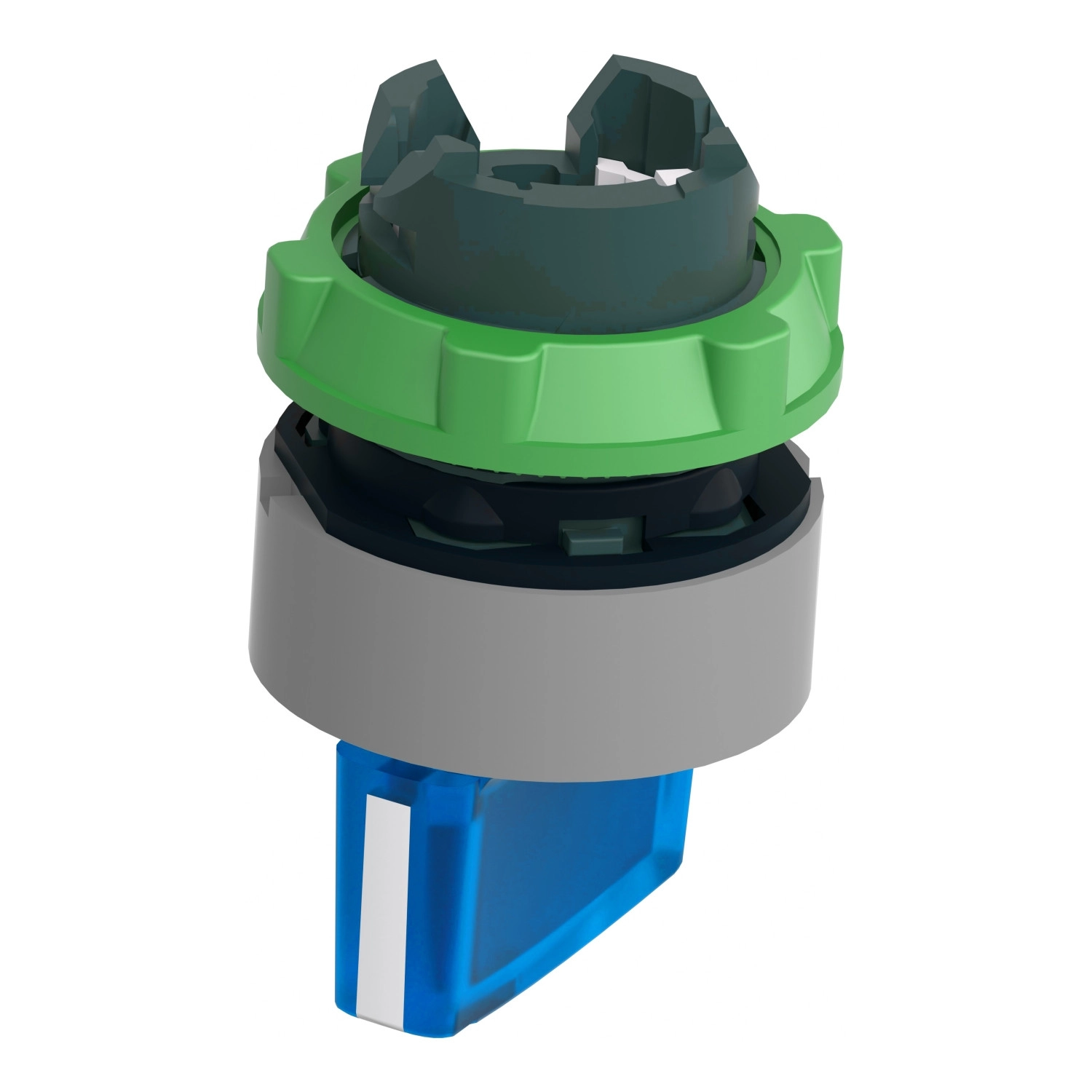

A ZB5AK1263C0 egy univerzális LED-es világító választókapcsoló fej, amelyet 22 mm-es szerelőnyílásba való beépítésre terveztek. A termék elegáns megjelenést biztosít a szürke színű műanyag peremmel, miközben a kék standard fogantyú jól látható és könnyen kezelhető a kezelők számára. A választókapcsoló két kapcsolási pozícióval rendelkezik, amelyek között 90°-os elfordítás szükséges, és stay put (önmegtartó) típusú működést biztosít, így a kiválasztott pozícióban marad a kapcsolási művelet után.
A ZB5AK1263C0 kompatibilis a Schneider Electric univerzális LED blokkjaival, ami rugalmasságot biztosít a különböző világítási igények kielégítésére. A termék fejrészét a ZB5 sorozat alapelemeire lehet szerelni, és többféle elektromos összeállítással használható. A műszaki adatlapban szereplő kódok (M3, M6, M10, MF1, MR1, M4) különböző érintkezőkonfigurációkat jelölnek, amelyekkel a kapcsoló használható: akár 4 érintkező használata lehetséges elölről szerelt egyes blokkokkal és integrált LED-del (M3 kód), vagy akár 2 érintkező használata elölről szerelt egyes blokkokkal és integrált LED-del és transzformátorral (M6 kód).
A termék kiemelkedő védelmi tulajdonságokkal rendelkezik: IP66 és IP67 védettségi fokozattal ellátott az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással is rendelkezik. Ellenáll a nagynyomású mosóberendezéseknek is (7000000 Pa nyomás 55°C-on, 0,1 m távolságból), valamint IK04 ütésállósággal rendelkezik az IEC 50102 szerint. Működési hőmérséklet-tartománya rendkívül széles, -40°C és +70°C között, így extrém környezeti feltételek között is megbízhatóan működik. A mechanikai élettartama lenyűgöző, 1 000 000 kapcsolási ciklust biztosít.
Schneider Electric Harmony XB5 - ZB5AK1263C0 - műanyag világító választókapcsoló fej, Ø22, 2 állású, kék, szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Keret anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 22 mm
Fejforma: Standard
Kezelőelem típusa: stay put (önmegtartó)
Kezelőelem profilja: Kék standard fogantyú
Kezelőelem pozíciók száma: 2 állás 90°-ban
Méretek és mechanikai jellemzők
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 43 mm
Mechanikai élettartam: 1 000 000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos jellemzők
Elektromos összetétel kódja:
M3: <4 érintkező egyes blokkok használatával elölről szerelve beépített LED-del
M6: <2 érintkező egyes blokkok használatával elölről szerelve beépített LED-del és transzformátorral
M10: <2 érintkező egyes blokkok használatával elölről szerelve beépített LED-del
MF1: <2 érintkező egyes blokkok használatával elölről szerelve beépített LED-del
MR1: <2 érintkező egyes blokkok használatával hátulról szerelve beépített LED-del
M4: <4 érintkező egyes és kettős blokkok használatával elölről szerelve beépített LED-del
Környezeti jellemzők
Védőkezelés: TH
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK ütésállósági fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-5, UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, EN/IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinuszos hullámú gyorsulás esetén az IEC 60068-2-27 szerint
