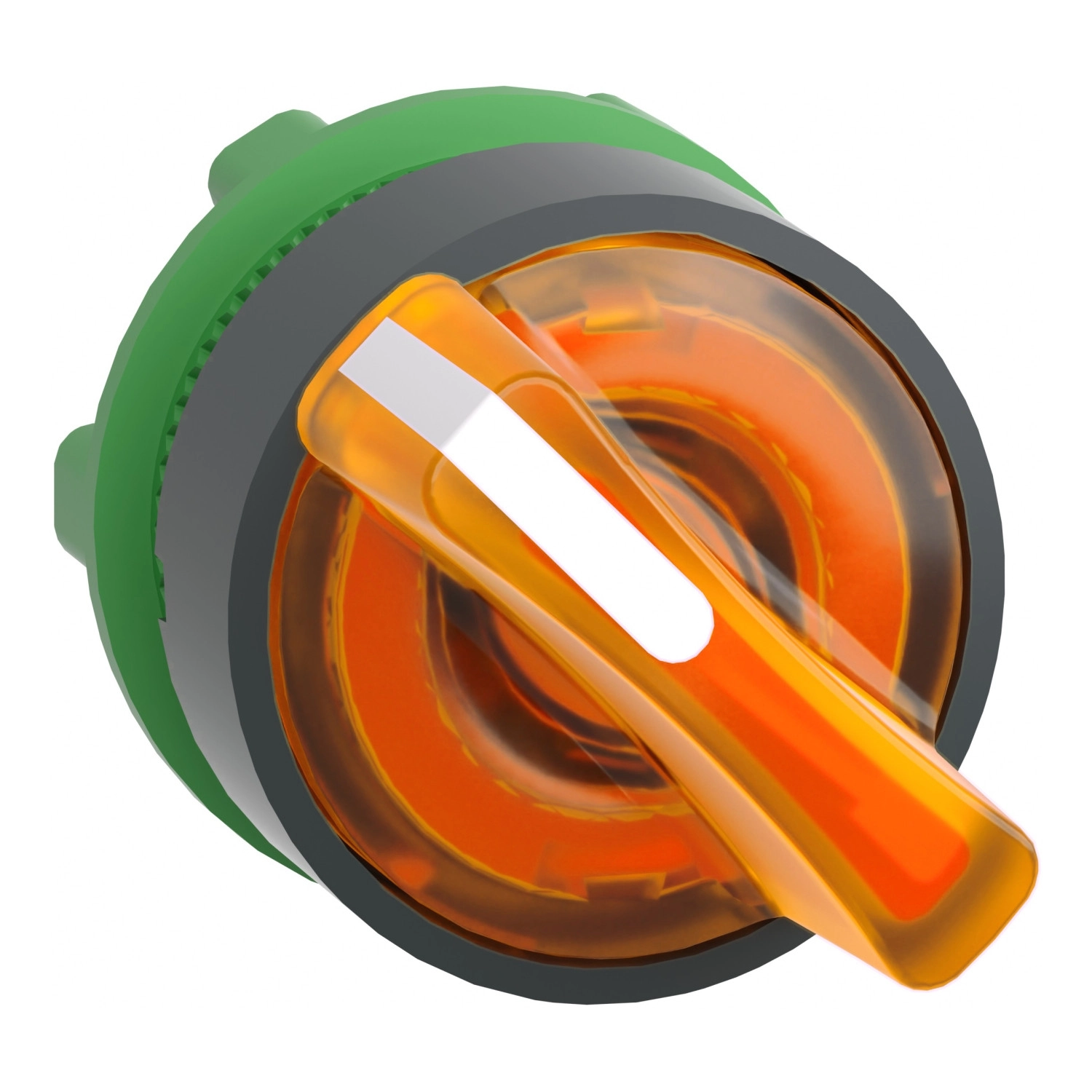

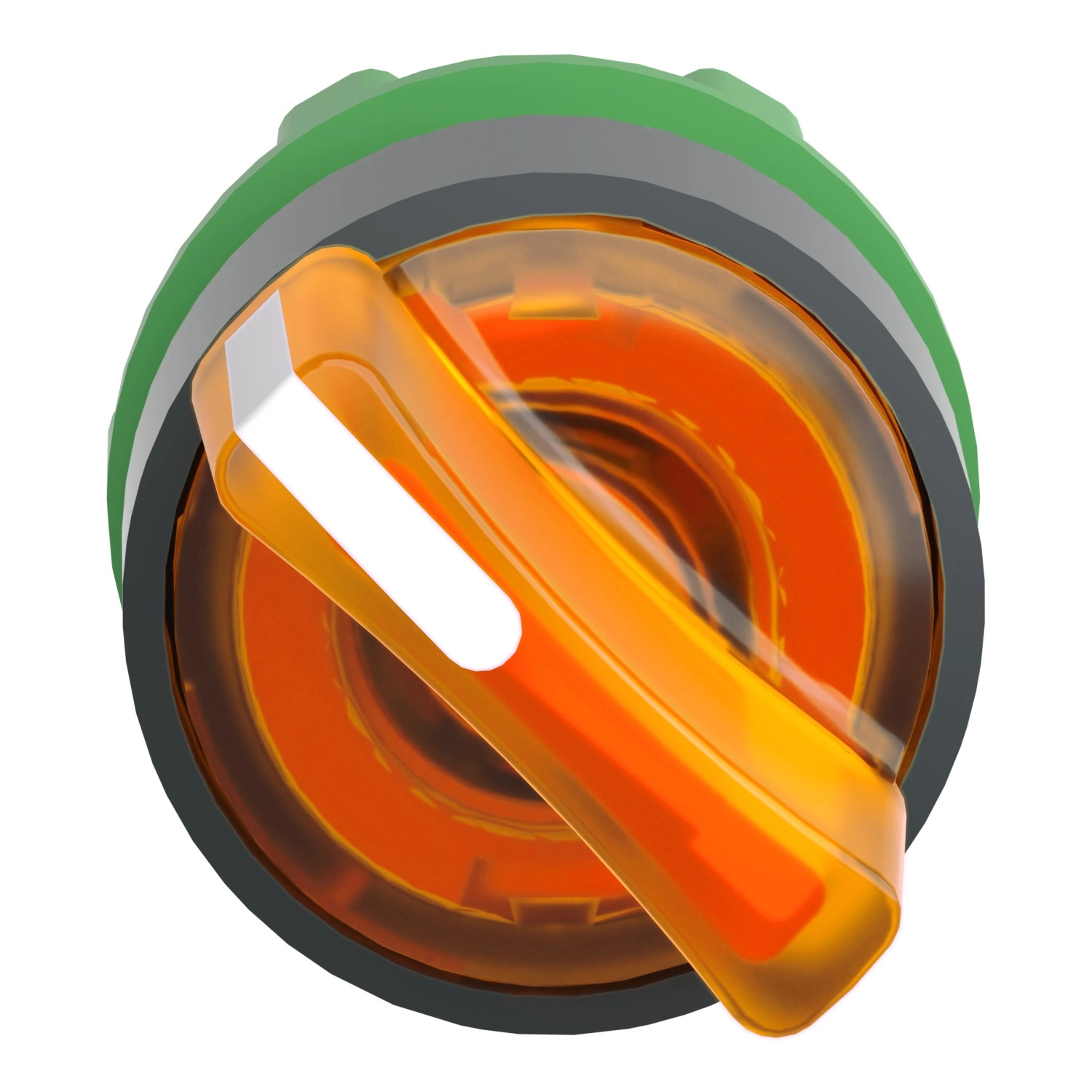

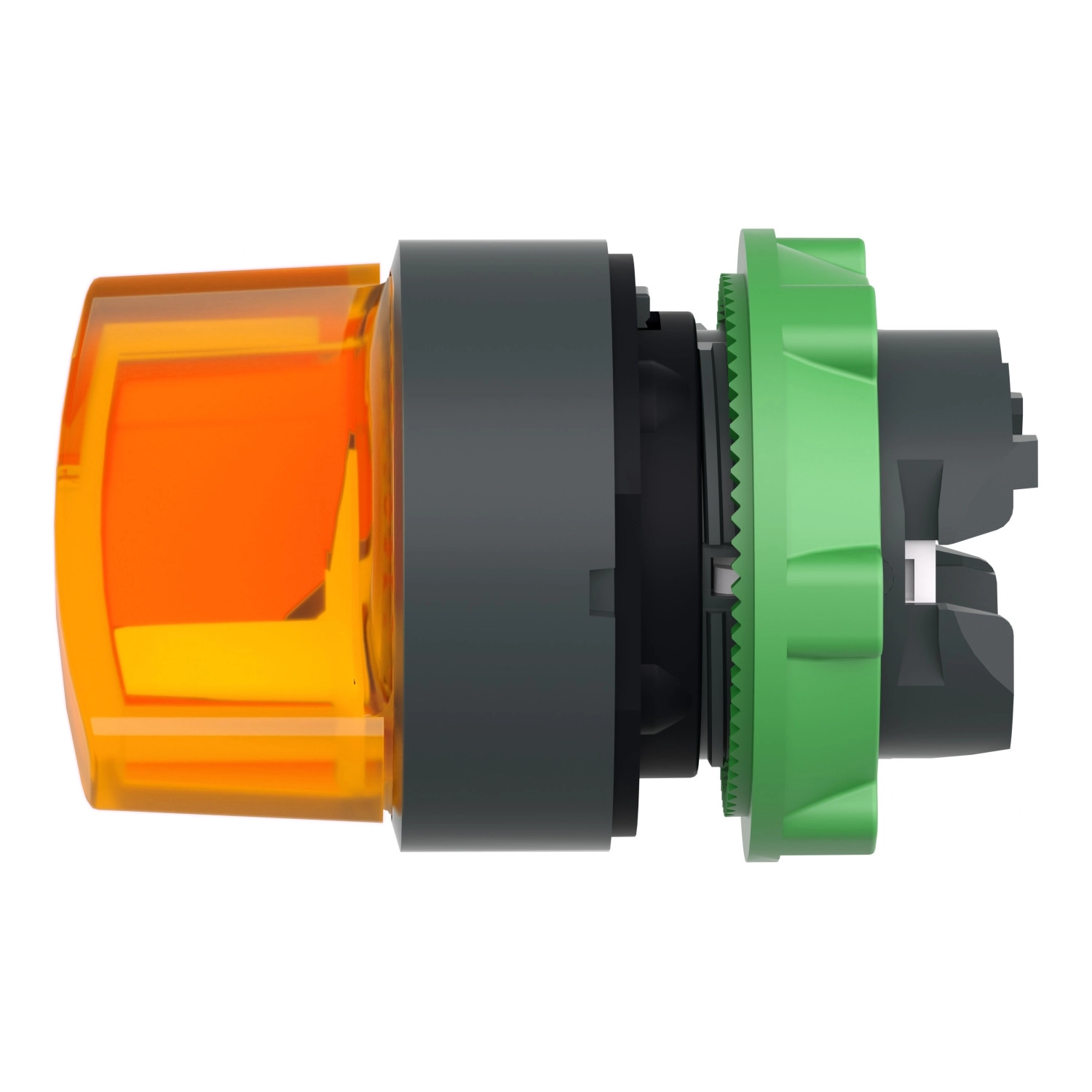

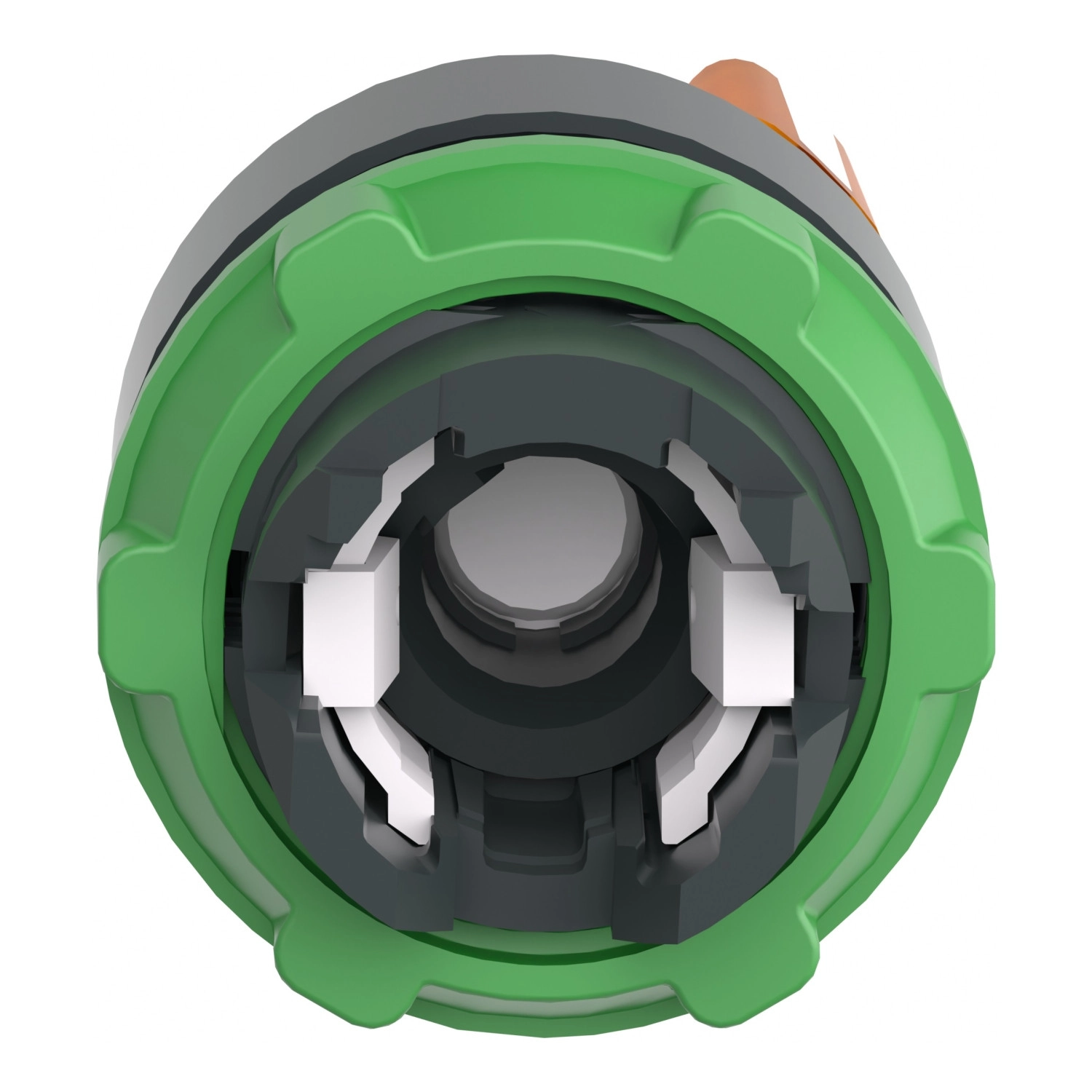

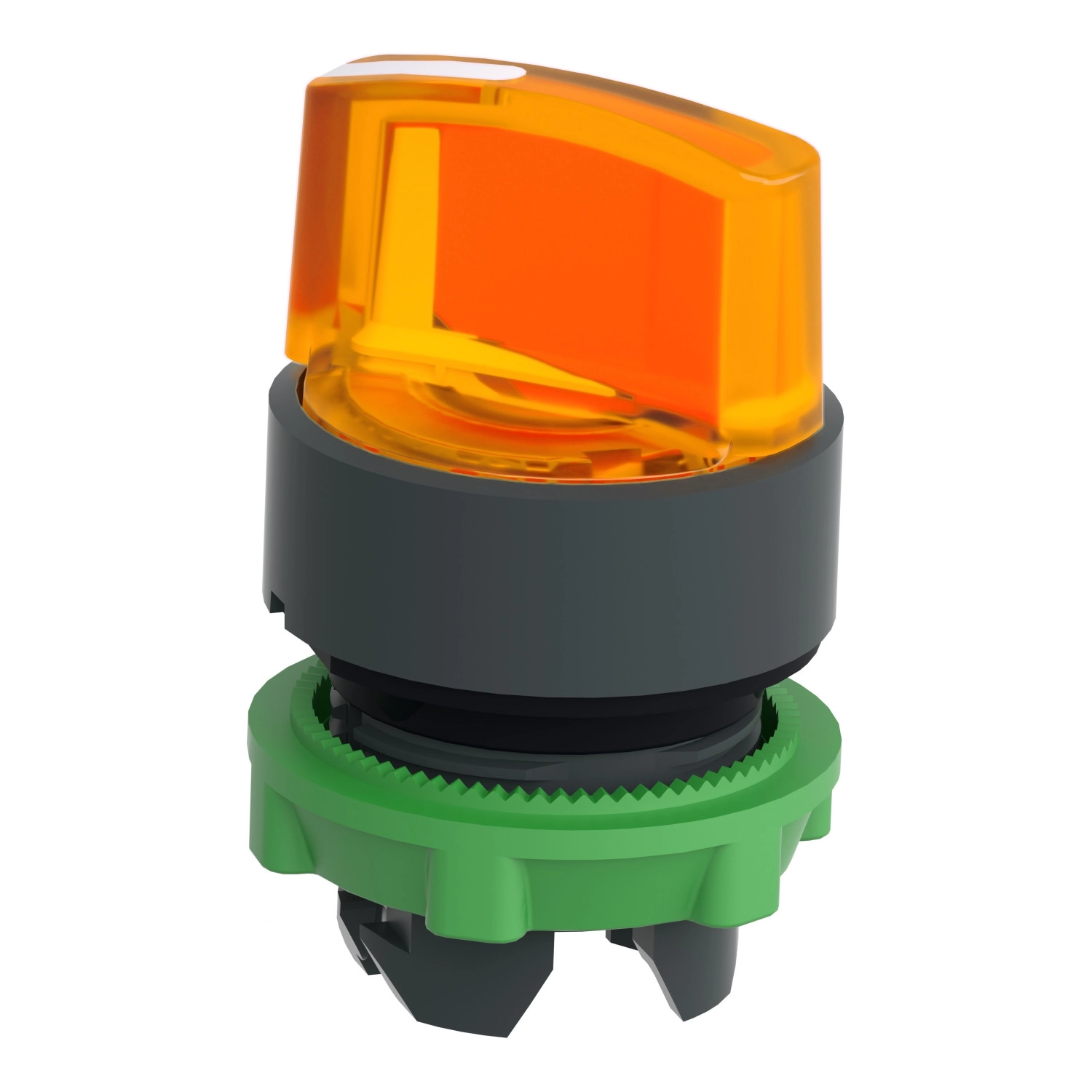

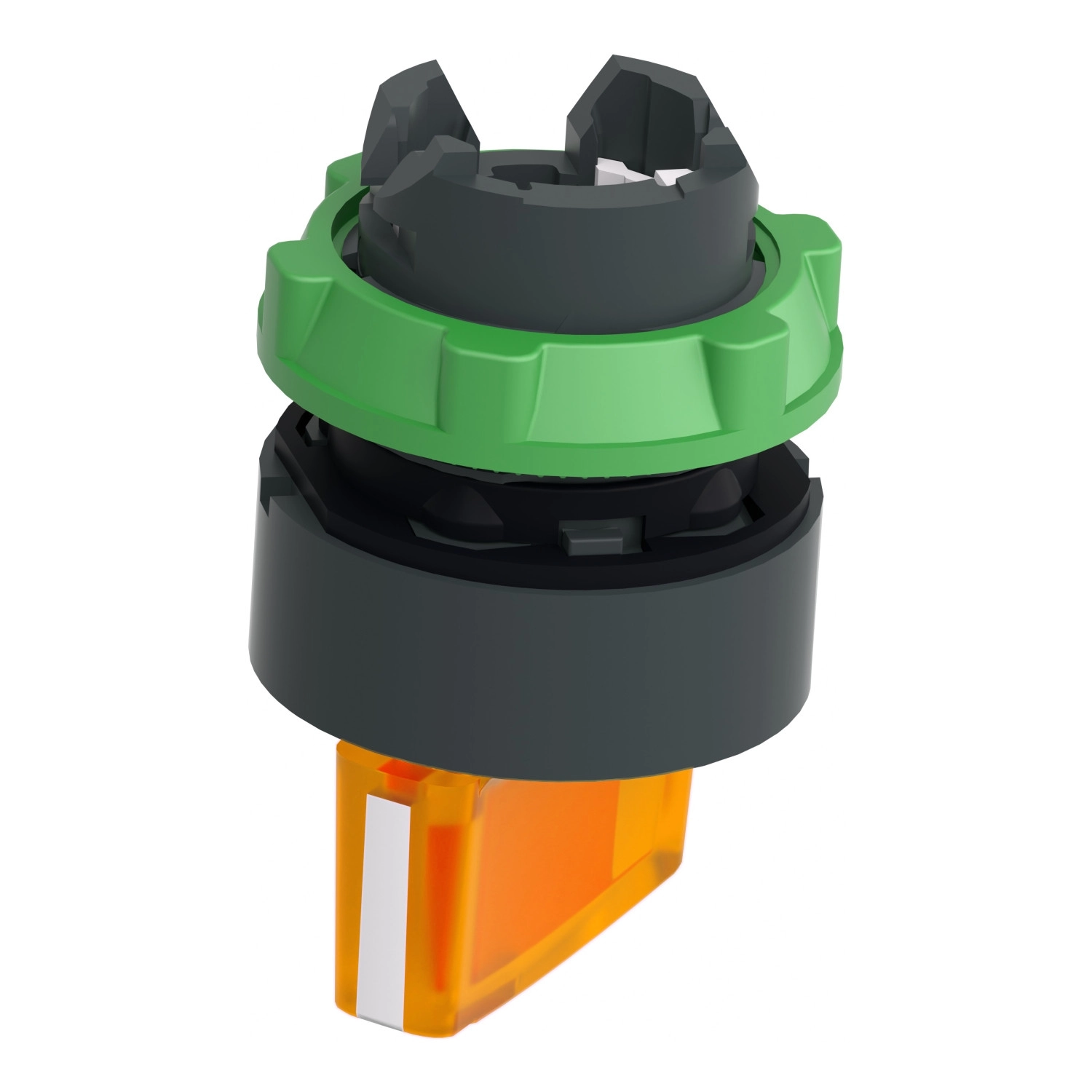

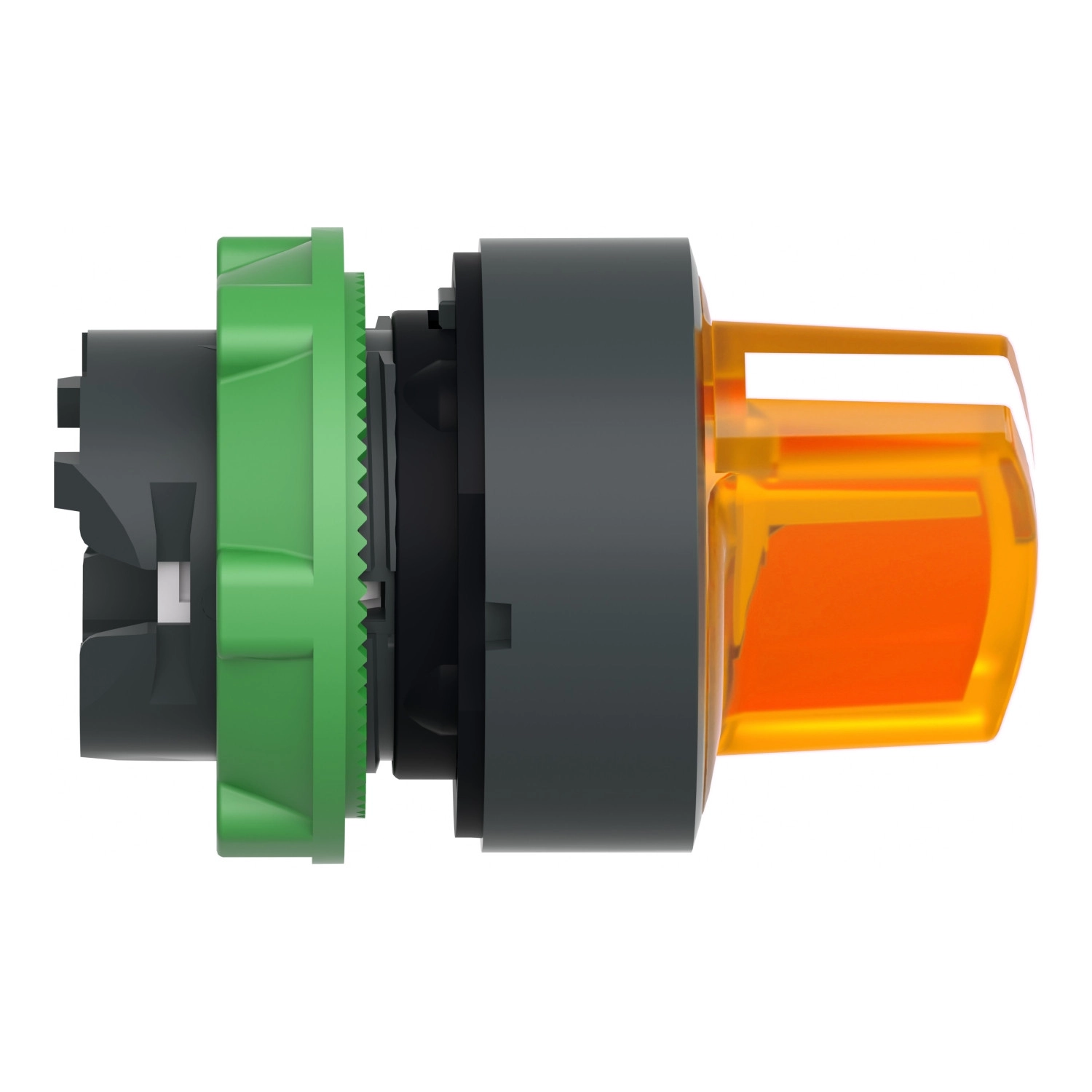

A Schneider Electric Harmony XB5 sorozatába tartozó ZB5AK1253 egy kiváló minőségű, világító választókapcsoló fej, amely ipari környezetben történő használatra terveztek. Ez a sötétszürke műanyag házba épített, narancssárga fogantyús kezelőszerv kiemelkedő funkcionalitást és megbízhatóságot nyújt az automatizálási rendszerekben és vezérlőpaneleken.
A ZB5AK1253 egy 22 mm-es szabványos szerelőnyílásba illeszthető, univerzális LED-kompatibilis választókapcsoló fej. A termék 2 különböző pozícióba állítható 90 fokos szögtartományban, ami lehetővé teszi a felhasználónak két különböző kapcsolási állapot közötti egyszerű váltást. A narancssárga standard fogantyú ergonomikus kialakítása biztosítja a könnyű és biztonságos működtetést, míg a beépített LED világítás segít a kapcsolási állapot vizuális visszajelzésében, amely különösen hasznos alacsony fényviszonyok között vagy komplex irányítópultoknál.
A Harmony XB5 sorozat részeként ez a választókapcsoló fej kompatibilis a Schneider Electric univerzális LED blokkjaival, így rugalmas konfigurációs lehetőségeket biztosít. A termék különböző elektromos összeállítási kódokkal használható, beleértve az M3-at (akár 4 érintkezővel egyedi blokkok használatával elölről szerelve integrált LED-del), M6-ot (akár 2 érintkezővel egyedi blokkok használatával elölről szerelve integrált LED-del és transzformátorral), M10-et, MF1-et, MR1-et (akár 2 érintkezővel egyedi blokkok használatával hátulról szerelve integrált LED-del), valamint M4-et (akár 4 érintkezővel egyedi és dupla blokkok használatával elölről szerelve integrált LED-del).
A ZB5AK1253 rendkívül robusztus és tartós kivitelben készül, amit az 1,000,000 ciklusos mechanikai élettartam is bizonyít. Széles körű védelmet nyújt a különböző környezeti hatások ellen, amit az IP66, IP67, IP69, IP69K védettségi besorolások, valamint a NEMA 13 és NEMA 4X szabványoknak való megfelelés is igazol. A termék ellenáll a nagynyomású mosás hatásainak is (7000000 Pa 55°C-on, 0,1 m távolságból), továbbá IK04 fokozatú ütésállósággal rendelkezik.
A választókapcsoló fej működési hőmérséklet-tartománya rendkívül széles, -40°C és +70°C között, ami lehetővé teszi extrém környezeti feltételek melletti használatát is. A termék számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-5-5, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 No 14, EN/IEC 60947-5-4, UL 508 és JIS C8201-1 előírásoknak, valamint rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL tanúsítványokkal is. Rezgésállósága 5 gn (f= 2-500 Hz), továbbá 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) ütésállósággal is rendelkezik félszinusz hullámú gyorsulás esetén.
Schneider Electric Harmony XB5 - ZB5AK1253 - műanyag világító választókapcsoló fej, Ø22, 2 állású, narancssárga műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkotóelem típusa: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Kezelőszerv típusa: Rögzített
Kezelőszerv profilja: Narancssárga standard fogantyú
Kezelőszerv pozíció információ: 2 pozíció 90°
Méretadatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai jellemzők
Mechanikai élettartam: 1000000 ciklus
Állomás név
XALD 1...5 kivágás
XALK 2...5 kivágás
Elektromos összeállítási kód
M3 max. 4 érintkezőhöz egyedi blokkok használatával elölről szerelve integrált LED-del
M6 max. 2 érintkezőhöz egyedi blokkok használatával elölről szerelve integrált LED-del és transzformátorral
M10 max. 2 érintkezőhöz egyedi blokkok használatával elölről szerelve integrált LED-del
MF1 max. 2 érintkezőhöz egyedi blokkok használatával elölről szerelve integrált LED-del
MR1 max. 2 érintkezőhöz egyedi blokkok használatával hátulról szerelve integrált LED-del
M4 max. 4 érintkezőhöz egyedi és dupla blokkok használatával elölről szerelve integrált LED-del
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet üzemelésnél: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-5, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 No 14, EN/IEC 60947-5-4, UL 508, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Ellenállósági jellemzők
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
