A Schneider Electric Harmony XB5 sorozatú ZB5AK1243 világítható választókapcsoló fej kiváló minőségű ipari vezérlőelem, amely megbízhatóságával és robusztus kialakításával tűnik ki a piacon. Ez a termék a Schneider Electric ipari automatizálási termékcsaládjának egyik alapvető komponense, amely széles körben használható különböző ipari alkalmazásokban, vezérlőpanelekben és gépvezérlő rendszerekben.

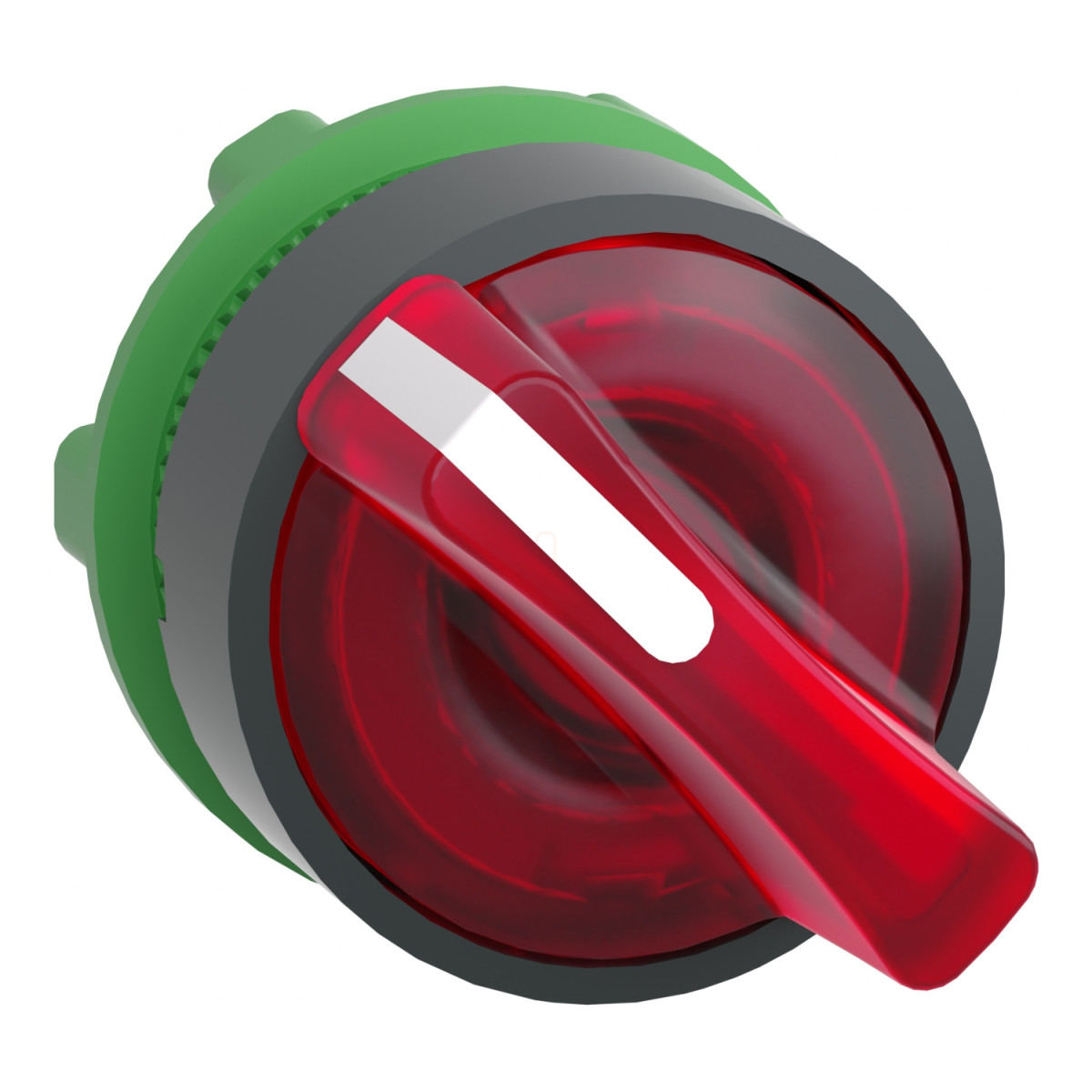

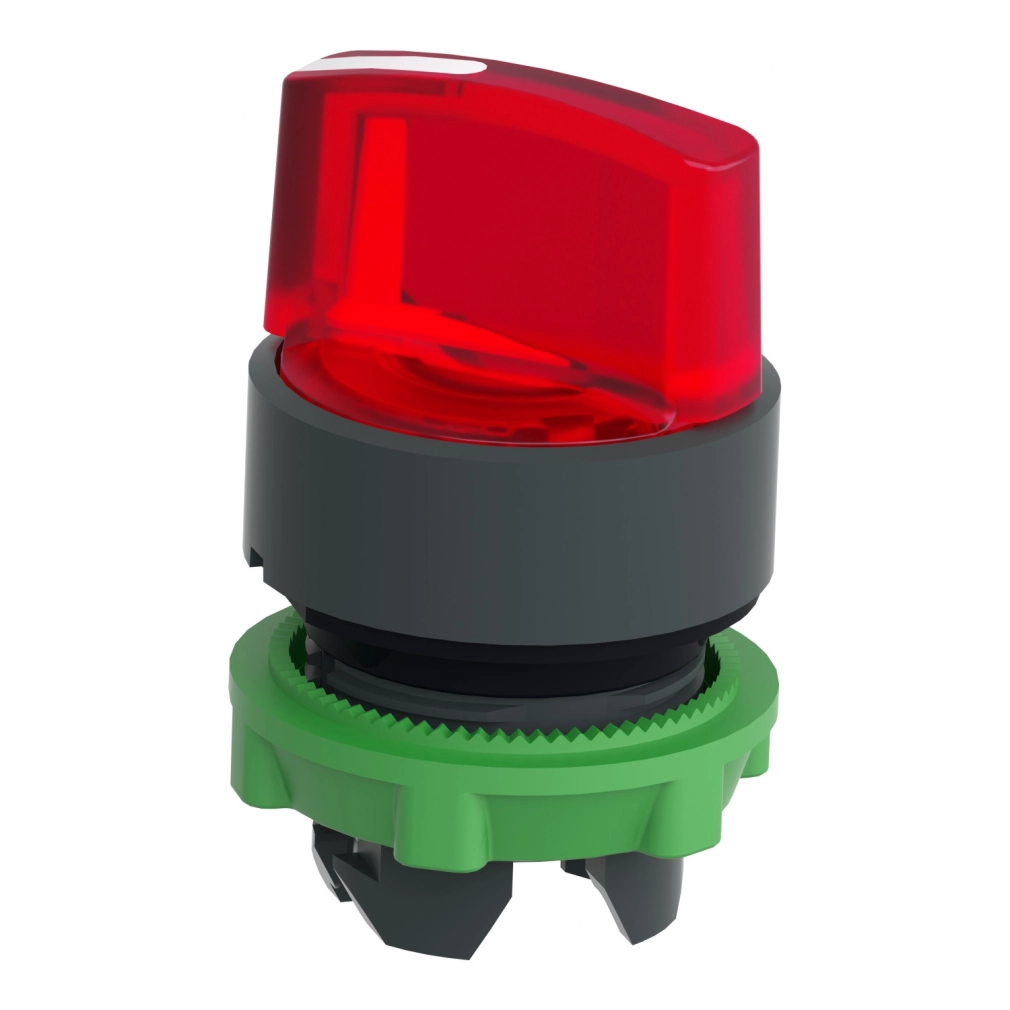

A ZB5AK1243 egy sötétszürke műanyag házban elhelyezett, piros szabványos fogantyúval ellátott, 22 mm átmérőjű világítható választókapcsoló fej. A termék univerzális LED-es megvilágítással rendelkezik, és két pozíciós (90°-os) kialakítással készül, amely lehetővé teszi a stay put (bennmaradó) funkcionalitást - vagyis a kapcsoló az adott pozícióban marad a kapcsolás után. Ez a típusú kapcsoló ideális olyan alkalmazásokban, ahol egyértelmű vizuális visszajelzést kell adni a kezelőnek a berendezés állapotáról, valamint ahol fontos a megbízható, tartós működés nehéz ipari körülmények között is.
A termék rendkívül magas mechanikai élettartammal rendelkezik, amely eléri az 1.000.000 kapcsolási ciklust. IP védettség szempontjából kiemelkedően sokoldalú: IP66, IP67, IP69 és IP69K védelemmel is rendelkezik az IEC 60529 szabvány szerint, ami azt jelenti, hogy tökéletesen ellenáll a pornak és különböző intenzitású vízsugárnak, valamint nagynyomású mosásnak is (7000000 Pa nyomásig 55°C-os vízsugárral, 0,1 méter távolságból). NEMA besorolás szerint NEMA 13 és NEMA 4X védelmi szinttel rendelkezik. IK04 ütésállósági fokozattal rendelkezik az IEC 50102 szerint. Ez a széles körű védettség lehetővé teszi a termék használatát olyan iparágakban is, ahol rendkívül szigorú higiéniai előírásoknak kell megfelelni, például élelmiszeripar, gyógyszeripar vagy vegyi üzemek területén.
A ZB5AK1243 kapcsoló széles környezeti hőmérséklet-tartományban működőképes, -40°C és +70°C között, ami lehetővé teszi extrém körülmények közötti alkalmazását is. A terméket számos nemzetközi szabványnak megfelelően tervezték és gyártották, beleértve az EN/IEC 60947-5-5, UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, EN/IEC 60947-5-1 és JIS C8201-1 szabványokat. Ezt bizonyítják a különböző tanúsítványai is: CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listed minősítések. A termék kiváló rezgésállósággal rendelkezik (5 gn, f= 2-500 Hz az IEC 60068-2-6 szerint), valamint kiemelkedő ütésállósággal (30 gn 18 ms-ig, illetve 50 gn 11 ms-ig félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabvány szerint).
A ZB5AK1243 kapcsolófej különböző elektromos összeállításokkal kombinálható, amire a különböző kódok utalnak: M3 (max. 4 érintkező egyes blokkokkal, elölről szerelve, integrált LED-del), M4 (max. 4 érintkező egyes és dupla blokkokkal, elölről szerelve, integrált LED-del), M6 (max. 2 érintkező egyes blokkokkal, elölről szerelve, integrált LED-del és transzformátorral), M10, MF1 és MR1 (max. 2 érintkező egyes blokkokkal, elölről vagy hátulról szerelve, integrált LED-del). Ez a sokoldalúság lehetővé teszi a termék különböző vezérlési igényekhez való optimális alkalmazását. A telepítés egyszerű, a szabványos 22 mm-es kerek kivágással rendelkező panelekbe történhet, amely az iparban széles körben használt méret.
Schneider Electric Harmony XB5 - ZB5AK1243 - műanyag világító választókapcsoló fej műszaki adatok
Általános jellemzők
Terméksorozat: Harmony XB5
Terméktípus: Világítható választókapcsoló fej
Kompatibilitás: Univerzális LED
Rövid terméknév: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejforma: Kerek
Működtető típusa: stay put (bennmaradó)
Működtető profilja: Piros szabványos fogantyú
Működtetési pozíciók: 2 pozíció 90°
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Teljesítmény
Mechanikai élettartam: 1000000 ciklus
Állomásnév
XALD 1...5 kivágás
XALK 2...5 kivágás
Elektromos összeállítási kódok
M3: max. 4 érintkező egyes blokkokkal elölről szerelve integrált LED-del
M6: max. 2 érintkező egyes blokkokkal elölről szerelve integrált LED-del és transzformátorral
M10: max. 2 érintkező egyes blokkokkal elölről szerelve integrált LED-del
MF1: max. 2 érintkező egyes blokkokkal elölről szerelve integrált LED-del
MR1: max. 2 érintkező egyes blokkokkal hátulról szerelve integrált LED-del
M4: max. 4 érintkező egyes és dupla blokkokkal elölről szerelve integrált LED-del
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tartomány: -40...70 °C (üzemeltetés és tárolás)
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Védelmi jellemzők
IP védettségi szint: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi szint: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
IK védettségi szint: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-5, UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, EN/IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
