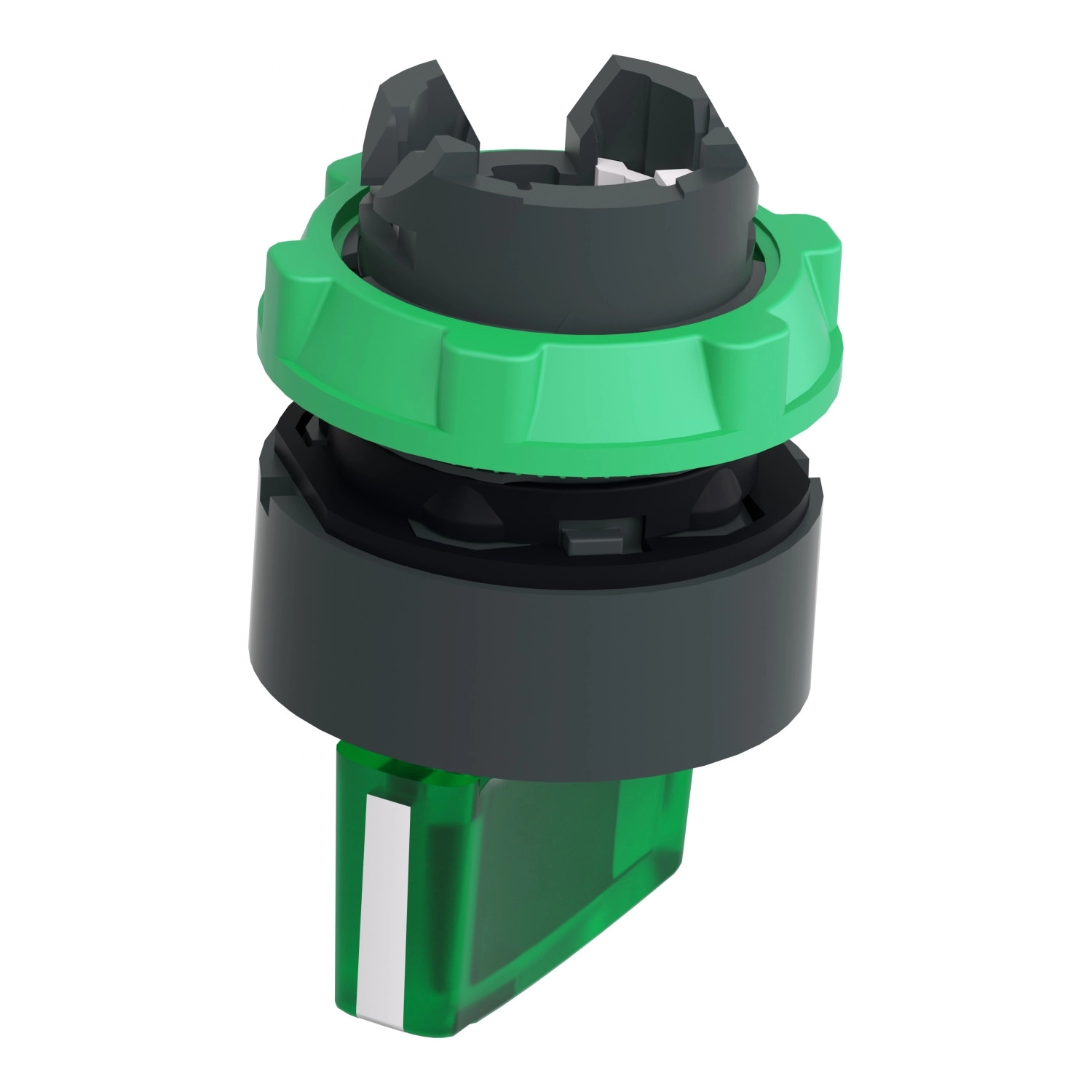

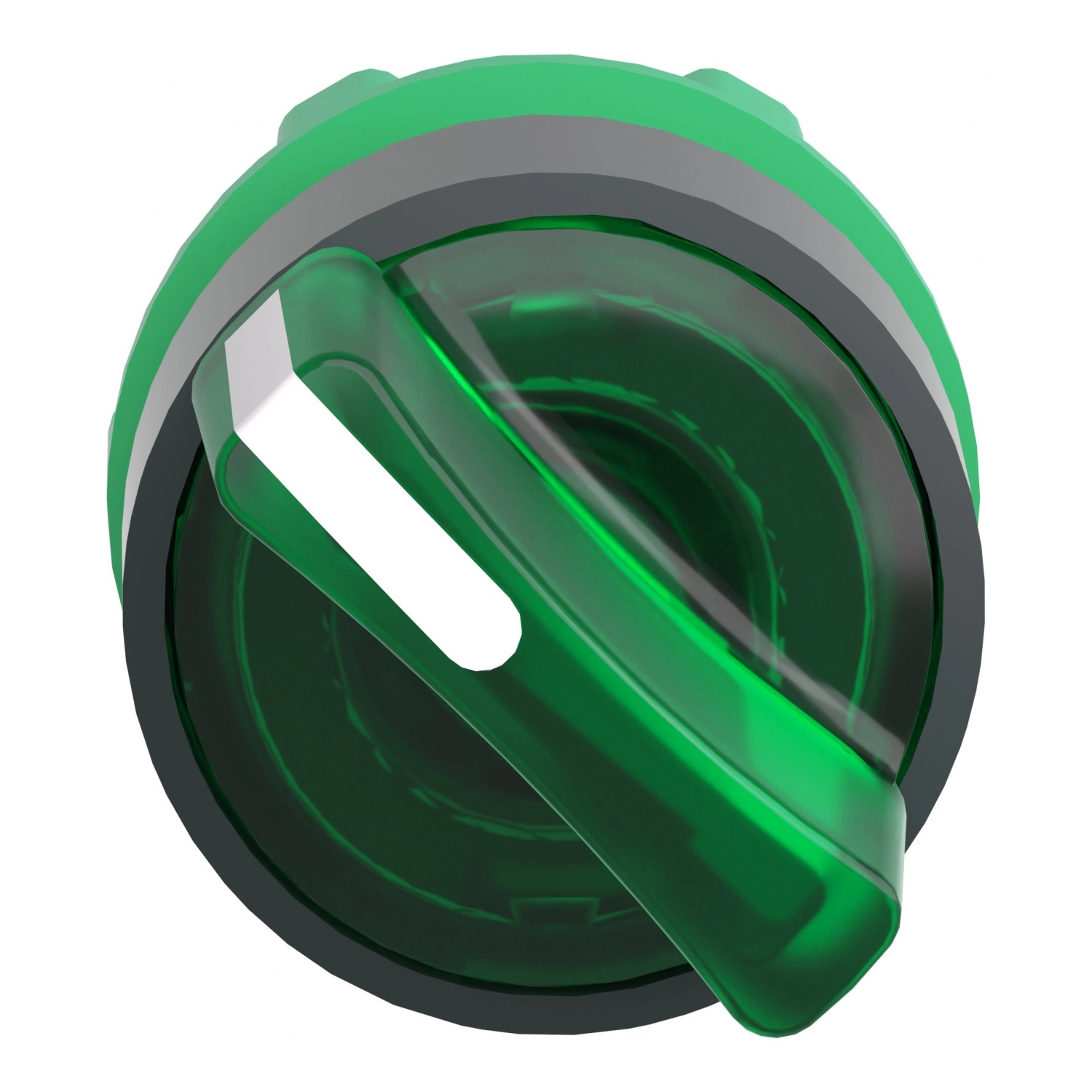

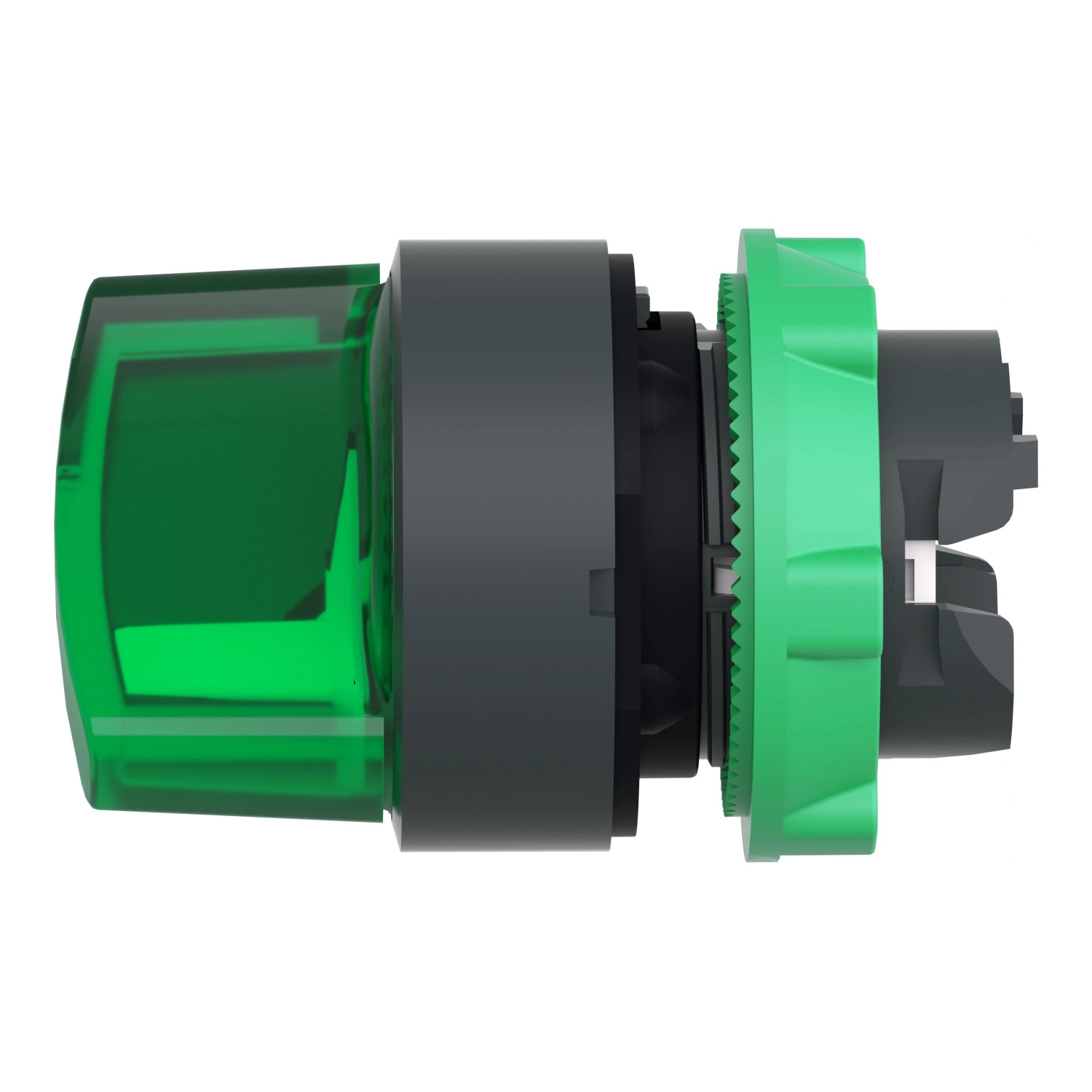

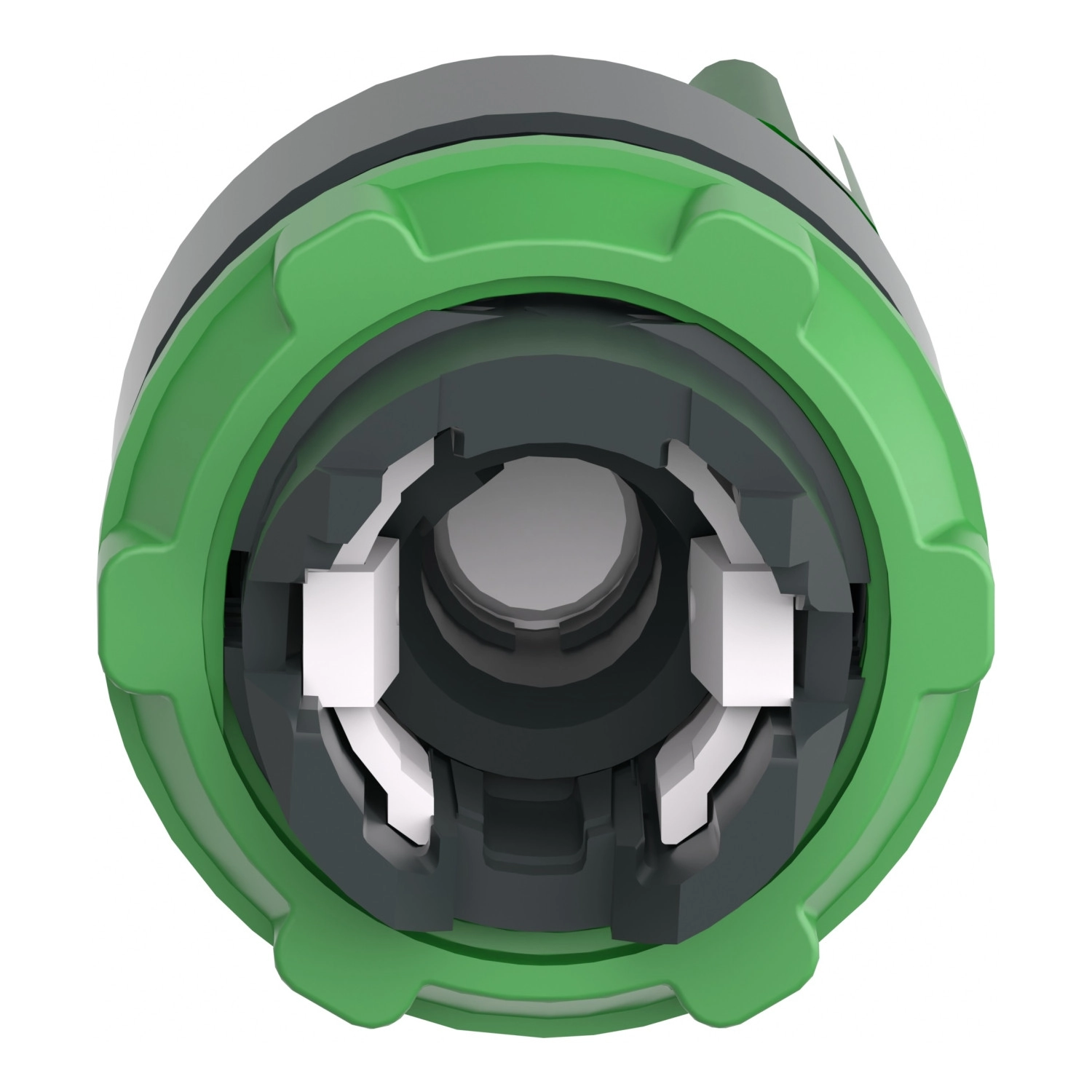

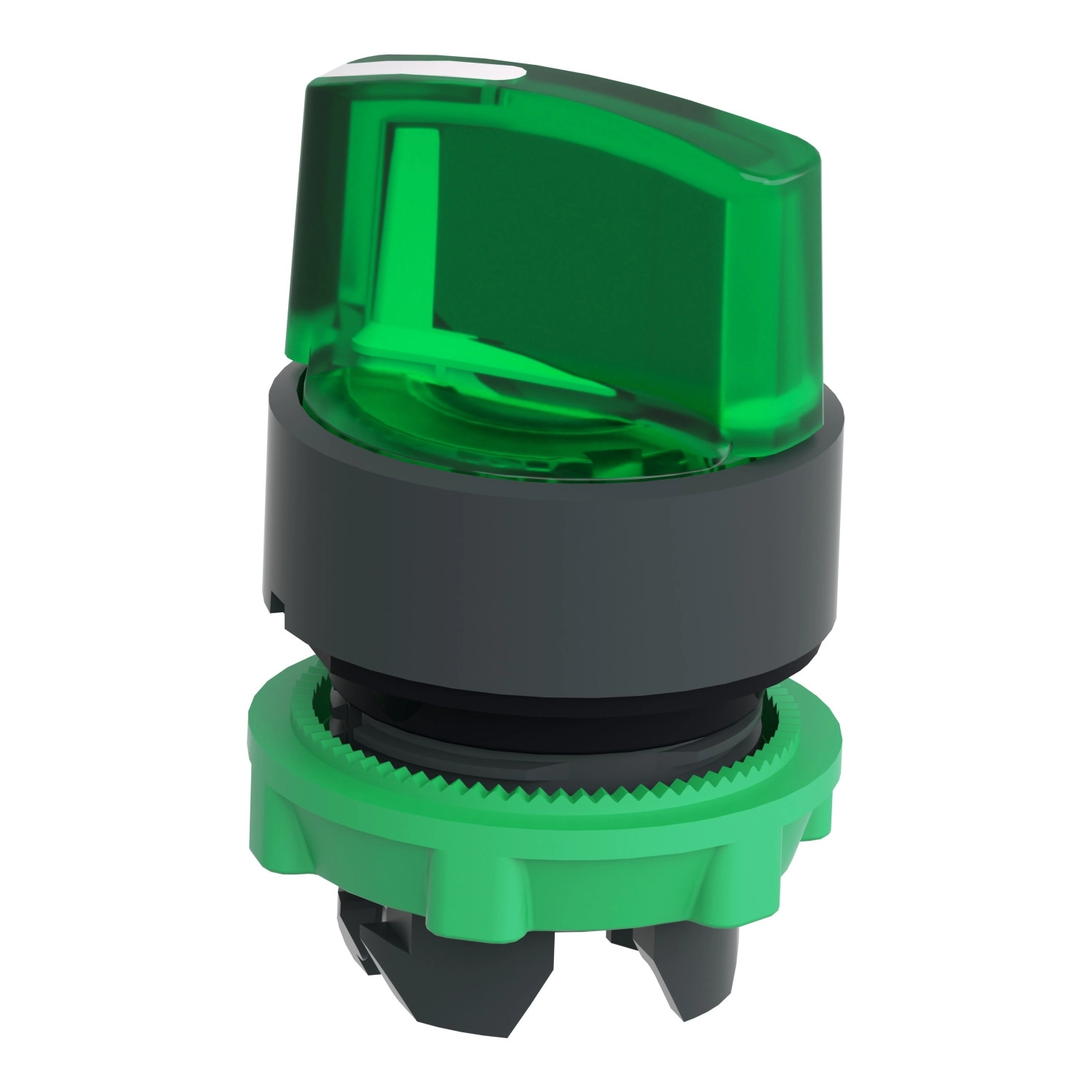

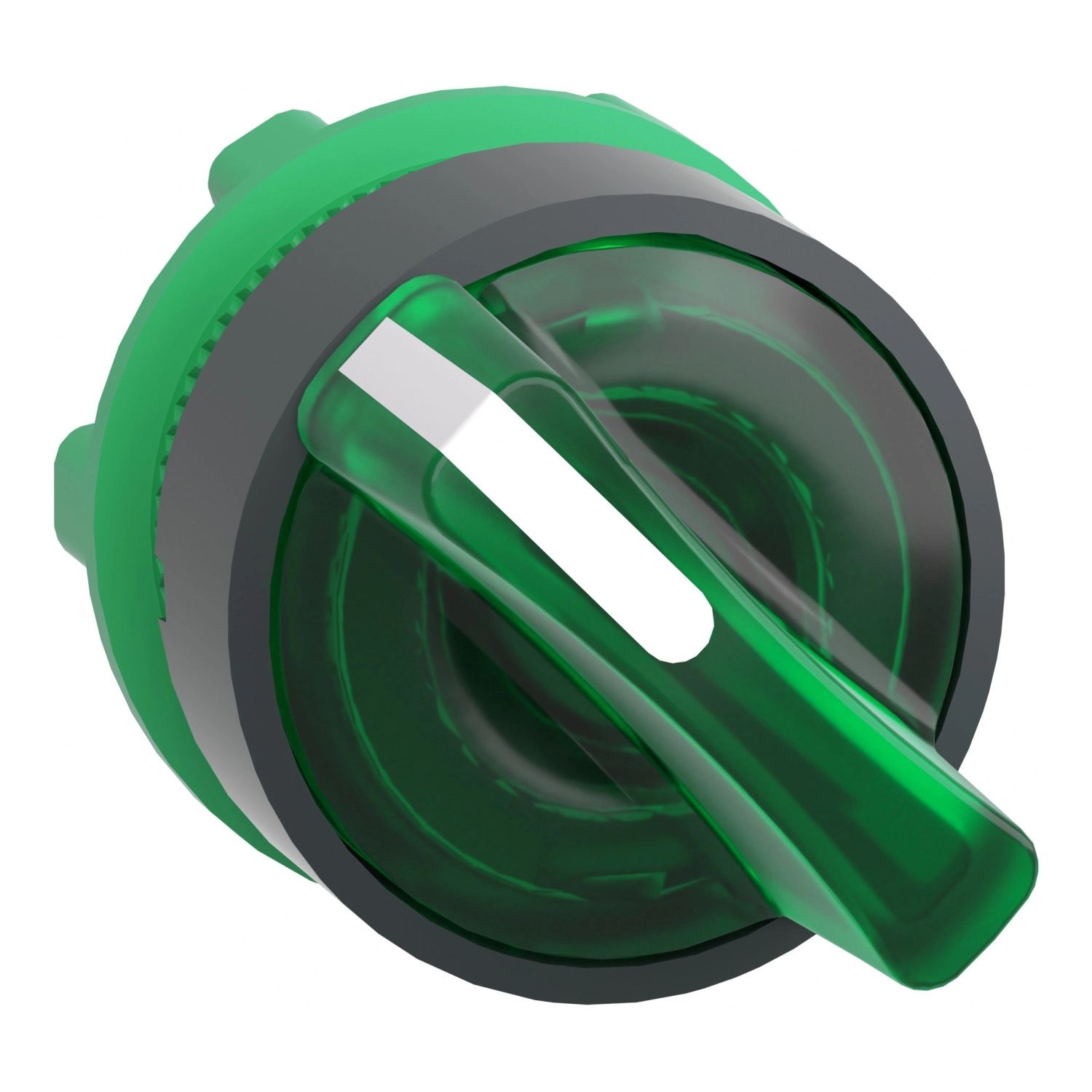

A Schneider Electric ZB5AK1233 egy prémium minőségű, ipari alkalmazásra tervezett világító választókapcsoló fej a Harmony XB5 és Harmony XALF sorozatból. Ez a 22 mm átmérőjű, sötétszürke műanyag házas, zöld fogantyús kapcsolófej a megbízhatóság és tartósság tökéletes kombinációját nyújtja, miközben esztétikus megjelenést biztosít az ipari kezelőpaneleken.
A ZB5AK1233 választókapcsoló két pozícióval rendelkezik, amelyek között 90°-os elfordulással lehet váltani. A kapcsolót stay put (rögzített) kivitelben tervezték, tehát a választott pozícióban marad a következő kapcsolásig. A zöld standard fogantyú ergonomikus kialakítása kényelmes kezelést biztosít, míg a beépített univerzális LED világítás egyértelmű vizuális visszajelzést ad a kapcsoló állapotáról, növelve ezzel a kezelés biztonságát és hatékonyságát. A Schneider Electric fontos üzenete, hogy a termék megjelenésében változás történhetett, de ez nem befolyásolja a funkciót és a biztonságot, valamint kompatibilitást biztosít az univerzális LED blokkokkal.
A ZB5AK1233 kapcsoló fej különféle elektromos összetételű konfigurációkkal használható: M3 kód (max. 4 érintkező egyes blokkok használatával előlapra szerelhető, integrált LED-del), M6 kód (max. 2 érintkező egyes blokkok használatával előlapra szerelhető, integrált LED-del és transzformátorral), M10 kód (max. 2 érintkező egyes blokkok használatával előlapra szerelhető, integrált LED-del), MF1 kód (max. 2 érintkező egyes blokkok használatával előlapra szerelhető, integrált LED-del), MR1 kód (max. 2 érintkező egyes blokkok használatával hátlapra szerelhető, integrált LED-del), és M4 kód (max. 4 érintkező egyes és dupla blokkok használatával előlapra szerelhető, integrált LED-del).
A termék kiemelkedő tulajdonságai közé tartozik a rendkívüli mechanikai tartósság, amely 1.000.000 kapcsolási ciklust biztosít. A ZB5AK1233 kompatibilis az XALD 1-5 kivágásos és XALK 2-5 kivágásos állomásokkal. A termék méretei kompaktak: 29 mm széles, 29 mm magas és 43 mm mély, így ideális választás, ha korlátozott hely áll rendelkezésre a kapcsolószekrényben vagy vezérlőpanelen.
A ZB5AK1233 kiváló védettséggel rendelkezik: IP66, IP67, IP69 és IP69K védettségi fokozatoknak felel meg az IEC 60529 szerint, valamint NEMA 13 és NEMA 4X védettséget biztosít. Ez a magas szintű védelem lehetővé teszi a készülék használatát zord ipari környezetben, porral, vízzel és nagynyomású mosással szemben is. A kapcsoló akár 7.000.000 Pa nyomással szemben is ellenálló 55 °C-on, 0,1 m távolságból. Ütésállósága IK04 fokozatú az IEC 50102 szerint.
A ZB5AK1233 működési hőmérséklet-tartománya rendkívül széles: -40°C-tól +70°C-ig, ami lehetővé teszi szélsőséges környezeti feltételek melletti használatát is. A kapcsoló megfelel számos nemzetközi szabványnak, beleértve az UL 508, CSA C22.2 No 14, JIS C8201-5-1, EN/IEC 60947-5-5, EN/IEC 60947-5-1, EN/IEC 60947-5-4, EN/IEC 60947-1 és JIS C8201-1 előírásokat, valamint rendelkezik CSA, DNV, BV, LROS (Lloyds Register of Shipping) és UL tanúsítványokkal.
A Schneider Electric ZB5AK1233 választókapcsoló fej kiváló választás olyan ipari alkalmazásokhoz, ahol megbízható, tartós és könnyen látható kezelőelemekre van szükség, különösen olyan környezetben, ahol a láthatóság és az egyértelmű visszajelzés kritikus fontosságú a biztonságos üzemeltetéshez.
Schneider Electric Harmony XB5 - ZB5AK1233 - műanyag világító választókapcsoló fej műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5, Harmony XALF
Termék típusa: Világító választókapcsoló fej
Kompatibilitás: Univerzális LED
Rövid terméknév: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejrész típusa: Standard
Minimális rendelési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: stay put (rögzített állású)
Működtető profilja: Zöld standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Kiegészítő adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 43 mm
Mechanikai élettartam: 1.000.000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kódok:
M3: max 4 érintkező egyes blokkok használatával előlapra szerelhető integrált LED-del
M6: max 2 érintkező egyes blokkok használatával előlapra szerelhető integrált LED-del és transzformátorral
M10: max 2 érintkező egyes blokkok használatával előlapra szerelhető integrált LED-del
MF1: max 2 érintkező egyes blokkok használatával előlapra szerelhető integrált LED-del
MR1: max 2 érintkező egyes blokkok használatával hátlapra szerelhető integrált LED-del
M4: max 4 érintkező egyes és dupla blokkok használatával előlapra szerelhető integrált LED-del
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti működési hőmérséklet: -40...70 °C
Tárolási hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7.000.000 Pa 55°C-on, távolság: 0,1 m
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, CSA C22.2 No 14, JIS C8201-5-1, EN/IEC 60947-5-5, EN/IEC 60947-5-1, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds Register of Shipping), UL listázott
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f=2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam=18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam=11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
