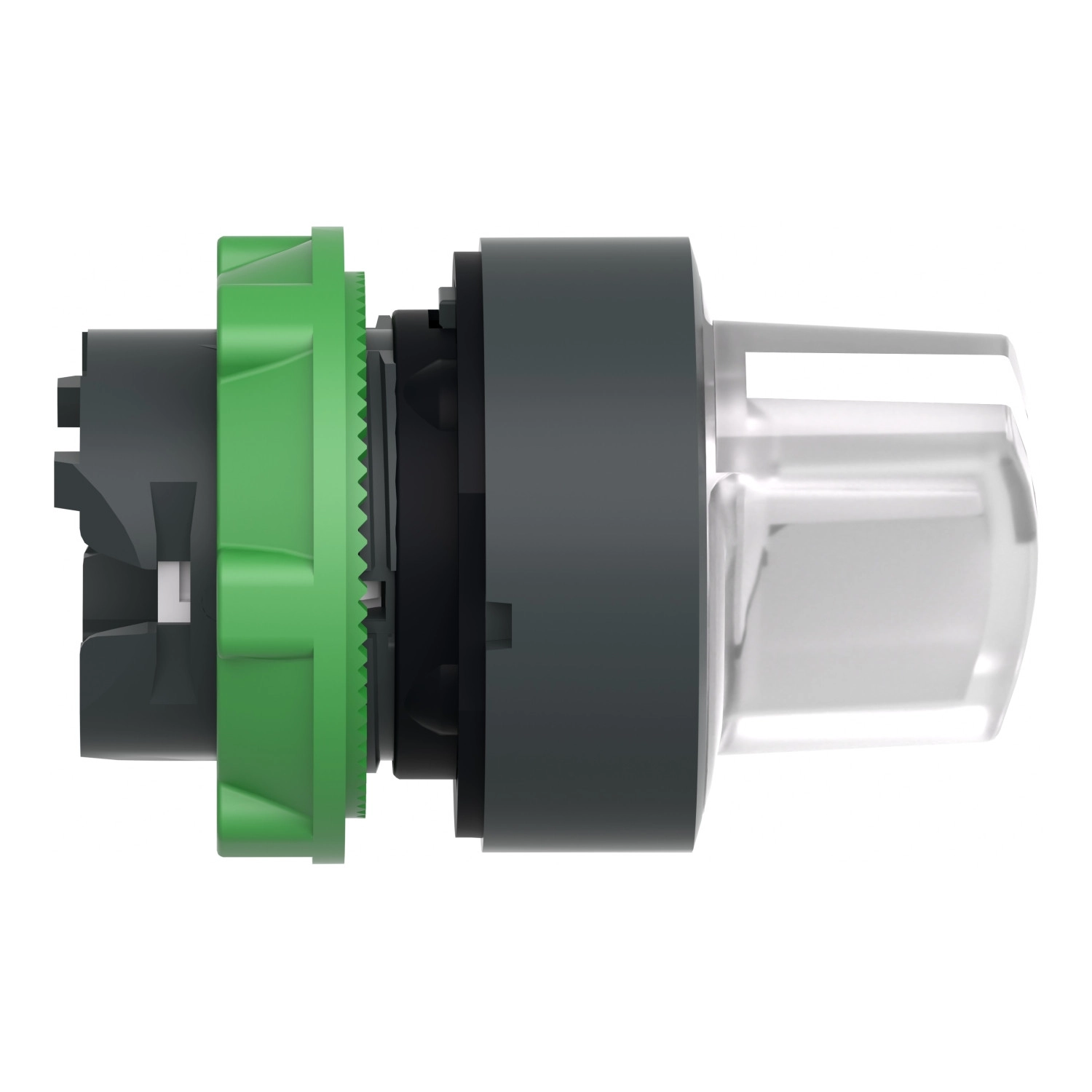

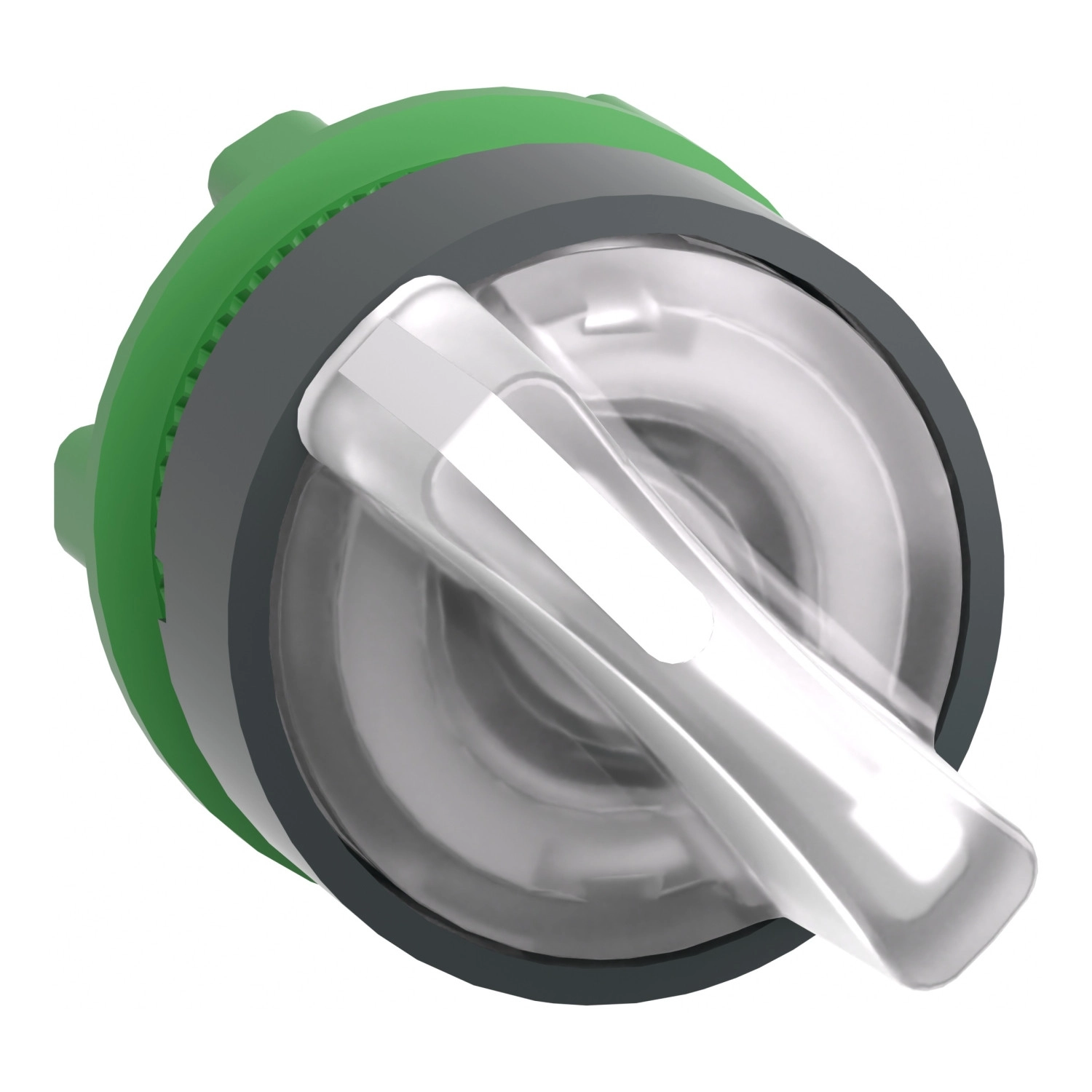

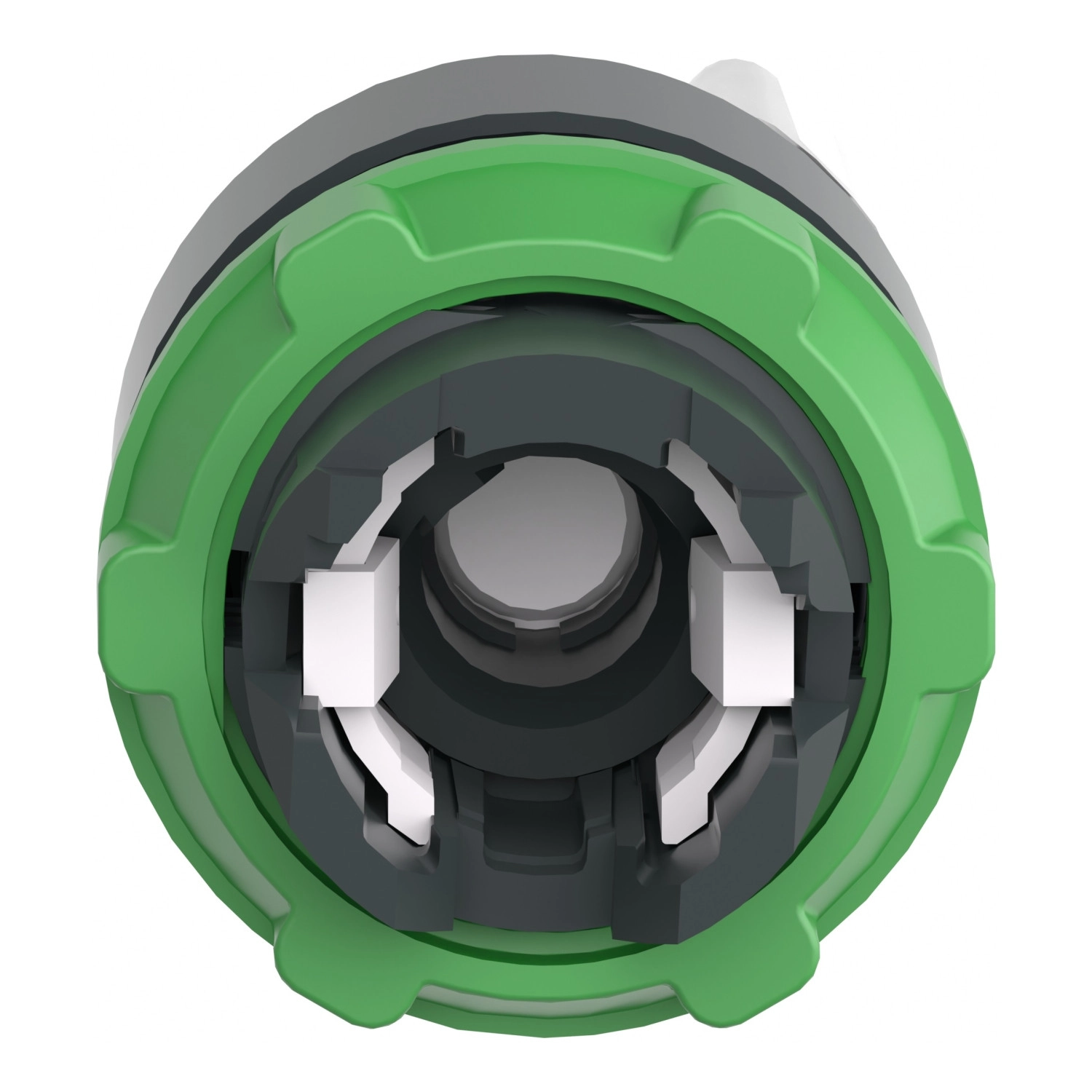

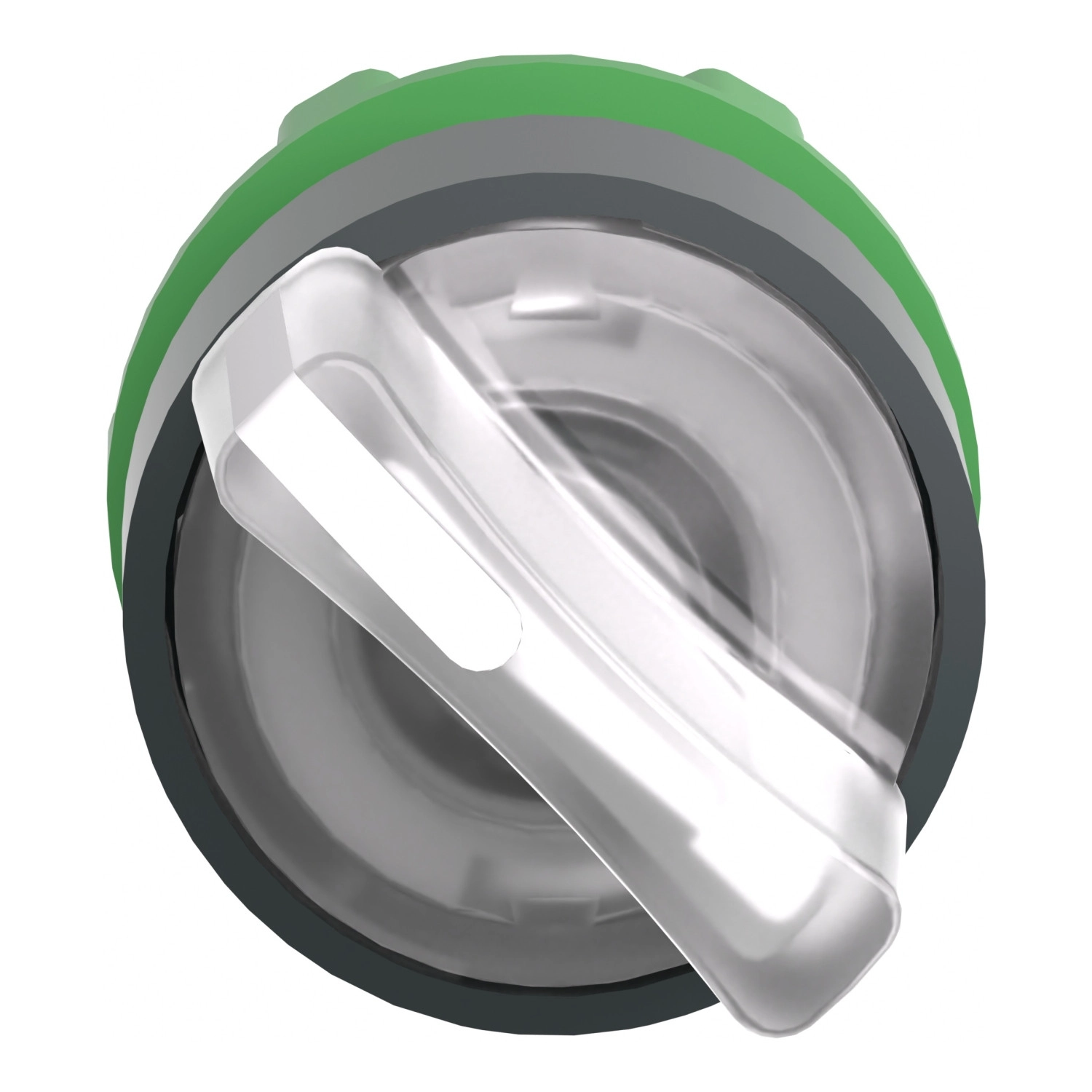

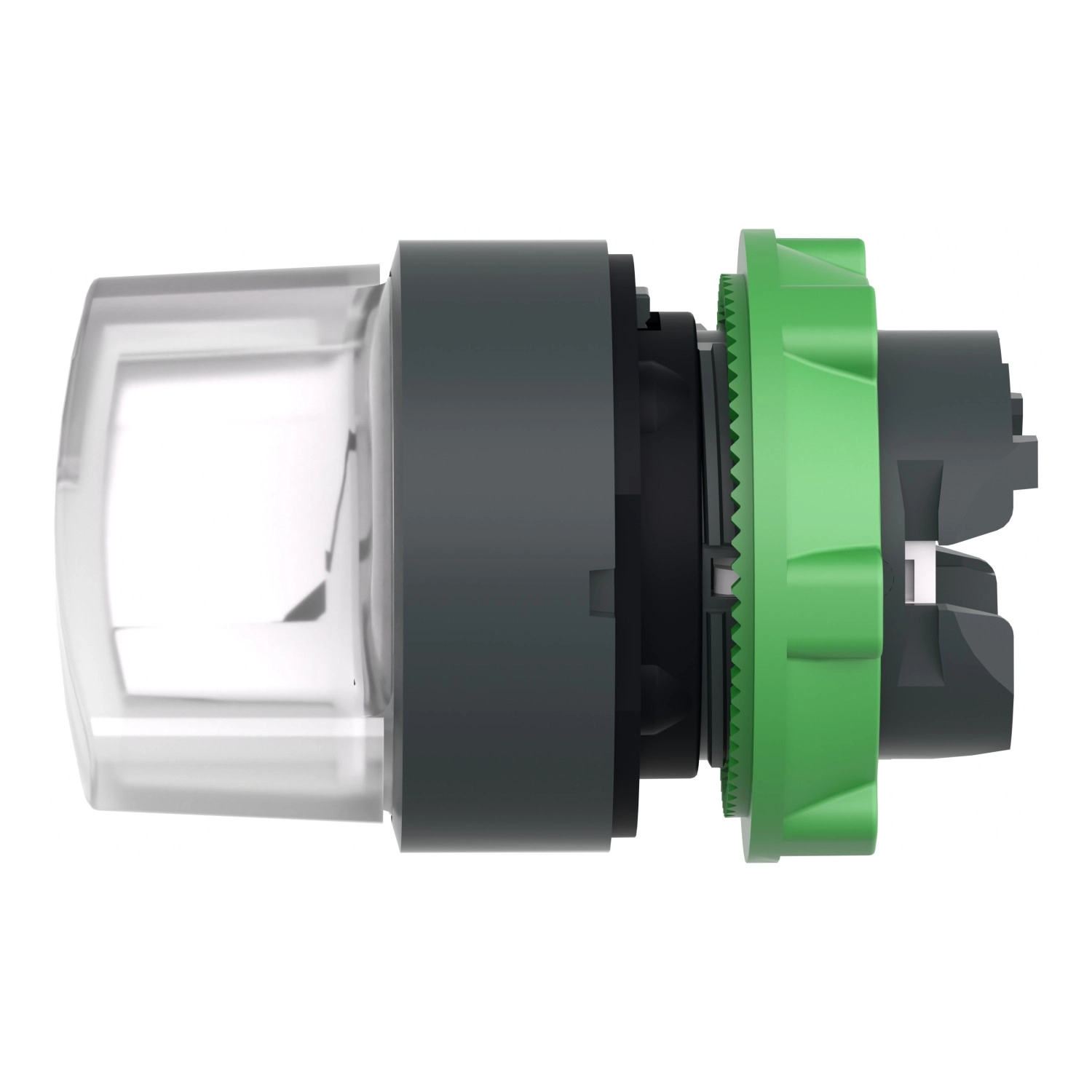

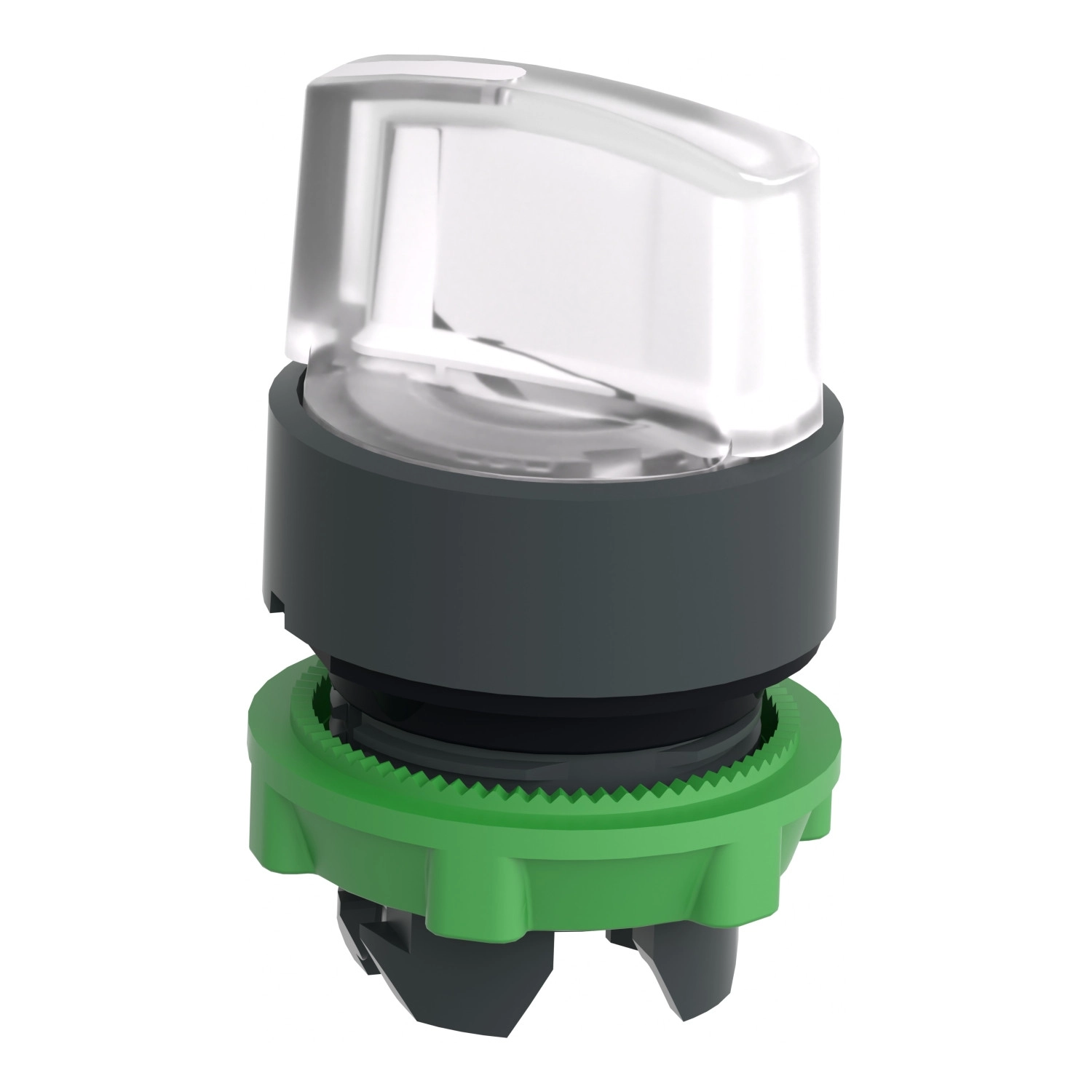

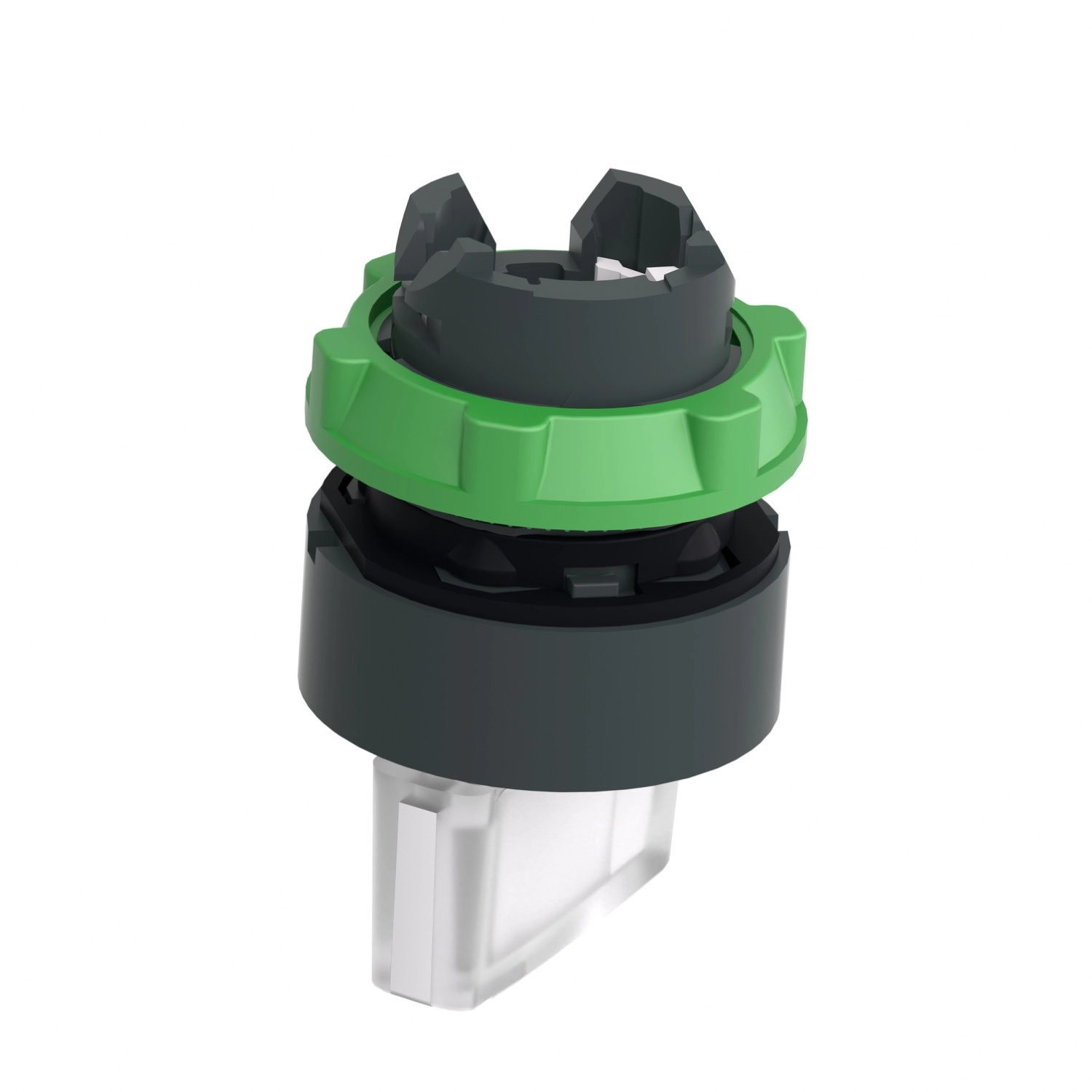

Schneider Electric Harmony XB5 - ZB5AK1213 - műanyag világító választókapcsoló fej, Ø22, 2 állású, fehér
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ZB5AK1213 választókapcsoló fej 22 mm-es szabványos szerelőnyílásba illeszthető, így kompatibilis a legtöbb ipari kapcsolószekrénnyel és vezérlőpanellel. A termék univerzális LED-del szerelhető össze, amely megvilágítja a kapcsolót, ezáltal jól láthatóvá téve annak állapotát még gyenge fényviszonyok között vagy nagy távolságból is. A 2 pozíciós, 90°-os elfordulású kapcsoló egyértelmű visszajelzést ad a berendezés működési állapotáról, és a stay-put (tartós állású) kialakításnak köszönhetően a választott pozícióban marad a következő kezelői beavatkozásig.
A Harmony XB5 sorozat ezen eleme kiemelkedő mechanikai tartósságot kínál, akár 1.000.000 kapcsolási ciklust is kibír, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. A kapcsolófej különböző elektromos konfigurációkkal szerelhető össze a különféle alkalmazási igények kielégítésére. A termék kompatibilis többféle elektromos összeállítási kóddal, beleértve az M3, M4, M6, M10, MF1 és MR1 típusokat, lehetővé téve akár 4 kontaktus használatát is elülső vagy hátsó szerelésű egyszeres és kettős blokkokkal, integrált LED-del kombinálva.
A ZB5AK1213 kivételes védettséget biztosít a környezeti hatásokkal szemben: IP66, IP67, IP69 és IP69K védelmi osztályoknak megfelelő kialakítás, ami azt jelenti, hogy teljesen por- és vízbiztos, valamint ellenáll a nagynyomású mosás hatásainak is (akár 7000000 Pa nyomásig 55 °C-on). A NEMA 13 és NEMA 4X besorolás további bizonyítéka a termék robusztus kialakításának. A kapcsoló -40°C és +70°C közötti széles hőmérsékleti tartományban használható, ami alkalmassá teszi szélsőséges környezetekben való alkalmazásra is, legyen szó akár fagyos raktárhelyiségekről vagy forró gyártósorokról.
A termék megfelel számos nemzetközi szabványnak, többek között az EN/IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 No 14, EN/IEC 60947-5-1, UL 508 és további előírásoknak, valamint rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal is. A ZB5AK1213 választókapcsoló fej jól ellenáll a vibrációnak (5 gn, f= 2-500 Hz) és az ütéseknek (30 gn, 18 ms időtartamig vagy 50 gn, 11 ms időtartamig), így a legmostohább ipari környezetekben is megbízhatóan működik. Ez a robusztus, hosszú élettartamú kapcsolóelem ideális választás olyan ipari berendezésekhez, ahol kulcsfontosságú a megbízhatóság és a tartósság.
Schneider Electric Harmony XB5 - ZB5AK1213 - műanyag világító választókapcsoló fej műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: stay put (tartós állású)
Működtető profilja: Fehér standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Méretek
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 43 mm
Teljesítmény
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel
Elektromos összetételi kód: M3 - max. 4 kontaktushoz, egyszeres blokkok használata, előlapi szerelés, beépített LED-del
M6 - max. 2 kontaktushoz, egyszeres blokkok használata, előlapi szerelés, beépített LED-del és transzformátorral
M10 - max. 2 kontaktushoz, egyszeres blokkok használata, előlapi szerelés, beépített LED-del
MF1 - max. 2 kontaktushoz, egyszeres blokkok használata, előlapi szerelés, beépített LED-del
MR1 - max. 2 kontaktushoz, egyszeres blokkok használata, hátlapi szerelés, beépített LED-del
M4 - max. 4 kontaktushoz, egyszeres és dupla blokkok használata, előlapi szerelés, beépített LED-del
Környezeti jellemzők
Védelem típusa: TH
Környezeti hőmérséklet tartomány tároláskor: -40...70 °C
Környezeti hőmérséklet tartomány üzemeléskor: -40...70 °C
Túlfeszültség kategória: II. osztály, IEC 60536 szerint
IP védettségi fokozat: IP66 (IEC 60529 szerint), IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosás elleni védelem: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK ütésállóság: IK04 (IEC 50102 szerint)
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-5-5, UL 508, EN/IEC 60947-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai védelem
Rezgésállóság: 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra IEC 60068-2-27 szerint
