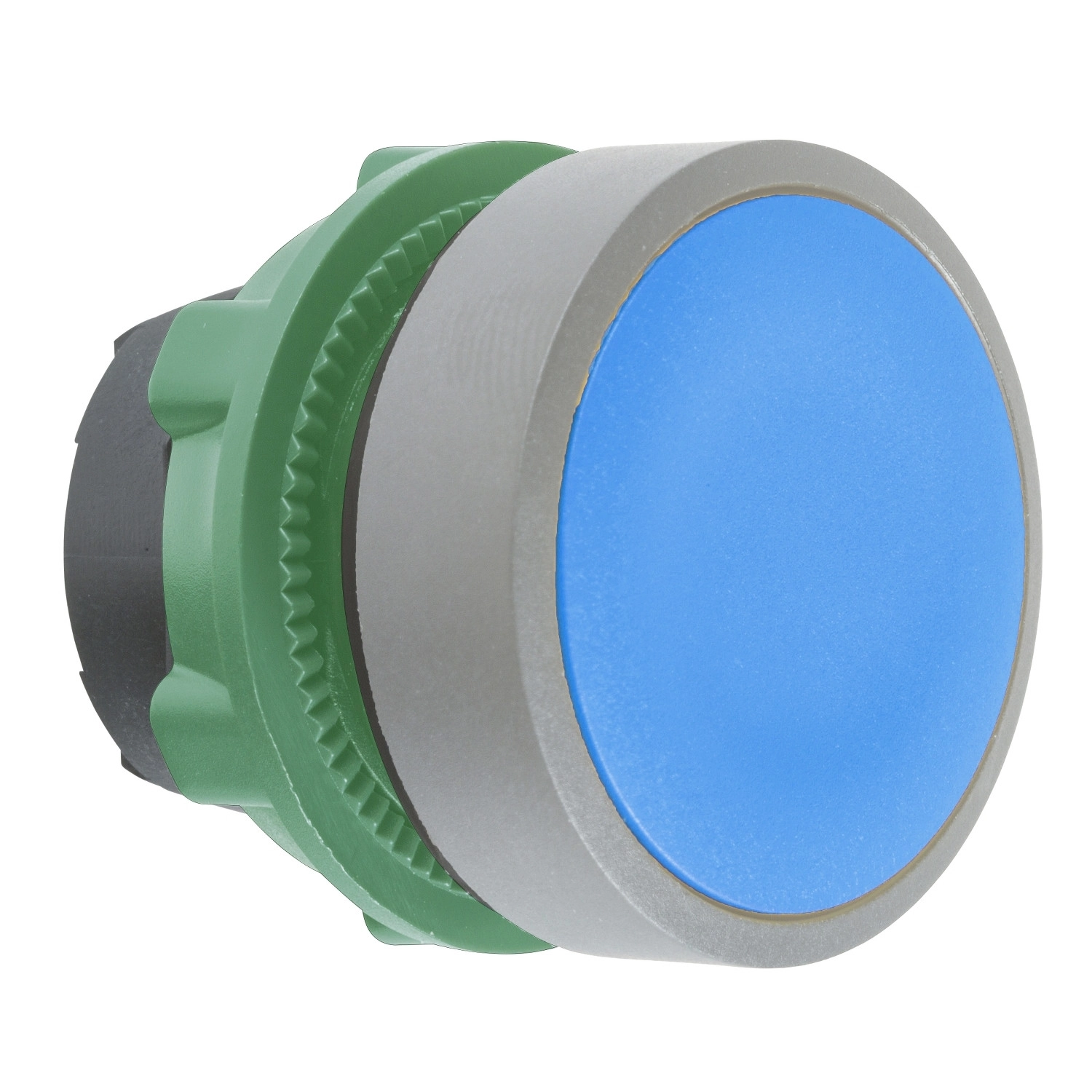

A Schneider Electric Harmony XB5 sorozat ZB5AH06C0 modellje egy kiváló minőségű műanyag nyomógomb fej, mely ipari vezérlőpanelekhez és kapcsolószekrényekhez tervezett. Ez a kék színű, nem világító nyomógomb fej különleges nyomó-nyomó működési elvvel rendelkezik, ami azt jelenti, hogy a gomb megnyomása és elengedése is külön kapcsolási műveletet eredményez, így növelve a vezérlési lehetőségek rugalmasságát.
A termék rendkívül sokoldalú felhasználhatóságot biztosít. A 22 mm-es szabványos beépítési átmérőnek köszönhetően kompatibilis a legelterjedtebb ipari alkalmazásokkal és vezérlőpanelekkel. A szürke műanyag perem esztétikus megjelenést biztosít, miközben a kék, jelöletlen nyomófelület kiváló vizuális visszajelzést ad a kezelő számára. A termék 'flush' kialakítása (vagyis a nyomógomb felülete egy síkban van a kezelőfelülettel) különösen előnyös olyan környezetekben, ahol fontos a por és szennyeződések felhalmozódásának megelőzése, illetve a könnyű tisztíthatóság.
A ZB5AH06C0 nyomógomb fej mechanikai tartóssága kiemelkedő, hiszen 2 millió kapcsolási ciklust képes megbízhatóan teljesíteni, ami hosszú élettartamot biztosít még intenzív használat mellett is. A termék környezeti ellenállóképessége is figyelemre méltó: IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami teljes védelmet jelent por és erős vízsugarak ellen, valamint ideiglenes vízbe merítésnek is ellenáll. A NEMA 13 és NEMA 4X besorolás további bizonyítéka a termék robusztus kialakításának, ami olaj, nem korrozív folyadékok és víz behatolása ellen is véd. Különösen figyelemre méltó a 7000000 Pa nyomású magasnyomású mosással szembeni ellenállás 55 °C-on, 0,1 m távolságról, ami ipari környezetben történő tisztítás során jelent előnyt.
A ZB5AH06C0 nyomógomb fej széles hőmérsékleti tartományban, -40°C és +70°C között használható, így extrém környezeti feltételek között is megbízhatóan működik. A termék IK03 ütésállósági fokozata megfelelő védelmet biztosít a mechanikai behatásokkal szemben. A nyomógomb fej különböző elektromos összetételekben használható, támogatva akár 3 érintkezős blokkok használatát is különböző elrendezésekben (C11, C15, SF1, SR1, C9 kódokkal jelölve), így rugalmasan illeszthető különböző vezérlési követelményekhez. A termék megfelel a legfontosabb nemzetközi szabványoknak, köztük az IEC 60947-5-1, IEC 60947-1, UL 508 és egyéb releváns előírásoknak, valamint számos nemzetközi tanúsítvánnyal rendelkezik (DNV, CSA, BV, LROS, UL), ami garantálja a globális felhasználhatóságot. A rezgés- és ütésállóságra vonatkozó tesztek (5g 2-500 Hz frekvenciatartományban és 30g/50g gyorsulások különböző időtartamokon) tovább erősítik a termék megbízhatóságát a legkeményebb ipari környezetben is.
Schneider Electric Harmony XB5 - ZB5AH06C0 - műanyag nyomógomb fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Készülék rövid neve: ZB5
Perem anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 22 mm
Fejforma: Kerek
Működtető típusa: Nyomó-nyomó
Működtető profil: Kék, flush (egy síkban levő), jelöletlen
Műszaki paraméterek
CAD méretek (szélesség x magasság x mélység): 29 mm x 29 mm x 28 mm
Mechanikai élettartam: 2000000 ciklus
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: C11, C15, SF1, SR1, C9 (különböző érintkezőblokk konfigurációkhoz)
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Megfelel a következő szabványoknak: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds Register of Shipping), UL listed
Ellenállási jellemzők
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Szerelési információk
Panel kivágási javaslatok: Ø 22,5 mm ajánlott (Ø 22,3 0+0,4)
Csatlakozási távolságok (a x b): 40 mm x 30 mm (csavaros vagy dugaszolható csatlakozóval), 45 mm x 32 mm (Faston csatlakozóval), 30 mm x 30 mm (nyomtatott áramköri lapra)
