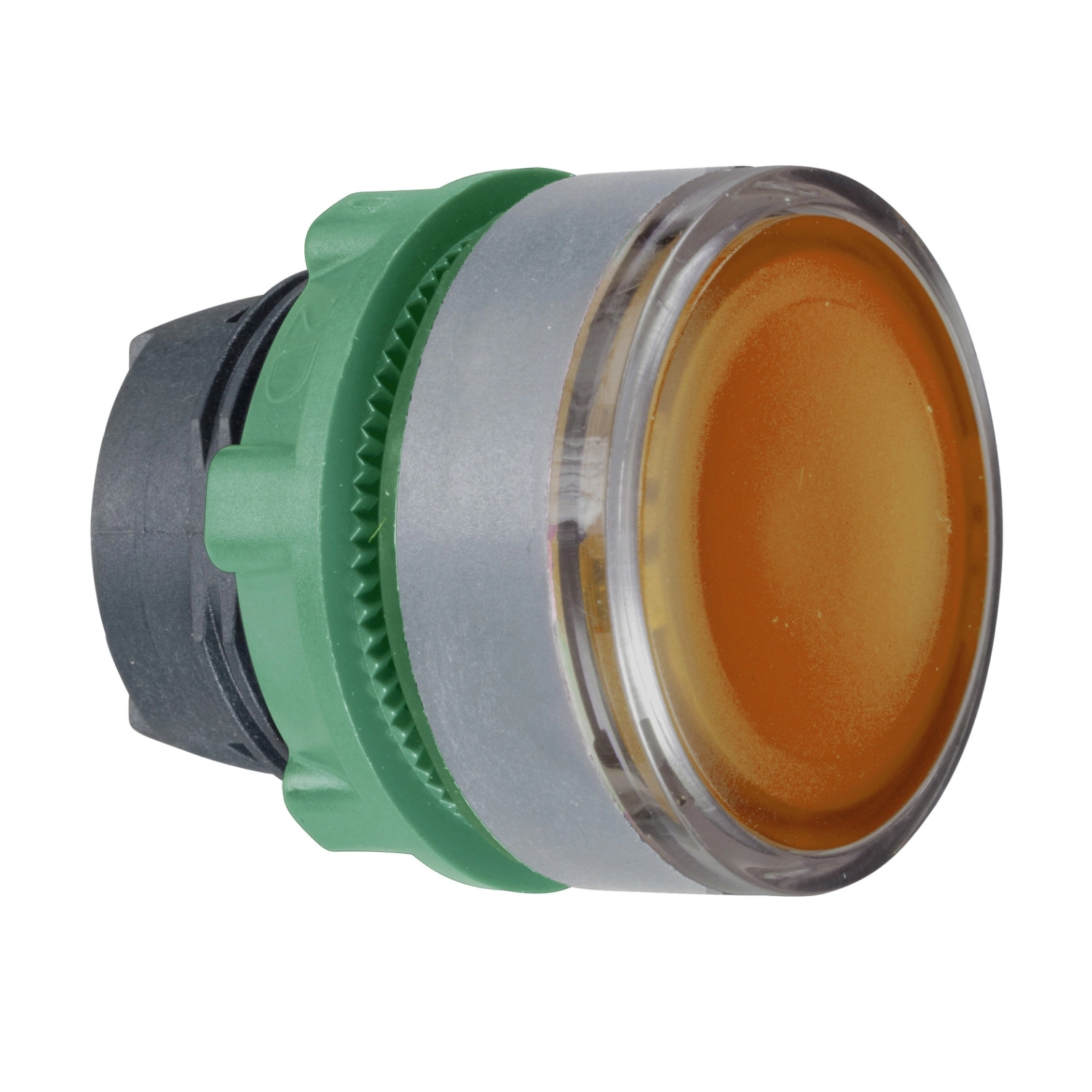

A Schneider Electric Harmony XB5 termékcsalád ZB5AH0583C0 modellje egy kiváló minőségű, világító nyomógomb fej, amely ipari környezetben és automatizálási rendszerekben széles körben alkalmazható. Ez a narancsszínű, műanyag kivitelű nyomógomb fej számos modern vezérlőpanel tökéletes kiegészítője lehet, ahol a megbízhatóság és a hosszú élettartam alapvető követelmény.
A ZB5AH0583C0 típusú világító nyomógomb fej 22 mm-es szabványos szerelőfuratba illeszthető, így kompatibilis a legtöbb ipari kapcsolószekrénnyel és vezérlőpulttal. A termék push-push működési elvvel rendelkezik, ami azt jelenti, hogy az első megnyomáskor benyomott állapotban marad, majd a második megnyomáskor kiold - ez a funkció különösen hasznos olyan alkalmazásoknál, ahol a be- és kikapcsolás egyetlen gombbal történik. A szürke színű peremmel ellátott nyomógomb fej további előnye, hogy lehetőséget biztosít egyedi jelölőcímke behelyezésére, így a felhasználás céljának megfelelően testreszabható.
A Schneider Electric ZB5AH0583C0 nyomógomb fejhez integrált LED világítás tartozik, amely kompatibilis a Universal LED blokkokkal is. A termék kiemelkedő mechanikai tartósságát az 5 millió kapcsolási ciklus garantálja, ami hosszú távú, megbízható működést biztosít még a legigényesebb ipari környezetben is. A műszaki paramétereket tekintve a nyomógomb fej IP66 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami teljes porállóságot és erős vízsugár elleni védelmet jelent. Emellett a termék NEMA 13 és NEMA 4X besorolással is rendelkezik, továbbá ellenáll akár a 7000000 Pa nyomású, 55 °C hőmérsékletű nagynyomású mosásnak is 0,1 méter távolságból.
A ZB5AH0583C0 modell további előnye a szélsőséges hőmérsékleti viszonyok közötti működőképesség, hiszen -25°C és +70°C közötti üzemi hőmérsékleten is megbízhatóan használható, tárolási hőmérséklete pedig -40°C-tól +70°C-ig terjed. A termék Class II elektromos érintésvédelmi osztályba tartozik az IEC 60536 szerint, valamint IK05 fokozatú ütésállósággal rendelkezik az IEC 50102 szabványnak megfelelően. Rezgésállósága 5 gn (f=2...500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 30 gn (18 ms időtartamú) illetve 50 gn (11 ms időtartamú) félszinusz hullám gyorsulás esetén is garantált az IEC 60068-2-27 szabvány alapján. A termék számos nemzetközi tanúsítvánnyal rendelkezik, többek között CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listed minősítésekkel, megfelelve az IEC 60947-5-4, UL 508, IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-5, JIS C8201-1 szabványoknak.
Schneider Electric Harmony XB5 - ZB5AH0583C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Világító nyomógomb fej
Termék kompatibilitás: Integrált LED
Rövid eszköznév: ZB5
Előlap anyaga: Műanyag, szürke színben galvanizált
Szerelési átmérő: 22 mm
Fej típusa: Standard
Minimum rendelési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Nyomó-nyomó
Működtető profilja: Narancsszínű süllyesztett, jelöletlen
Működtető kiegészítő információ: Behelyezhető címkéhez
Kiegészítő műszaki adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Mechanikai élettartam: 5000000 ciklus
Állomás megnevezés: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kód: M5, M6, M10, MF1, MR1 különböző szerelési opciókkal
Eszköz megjelenése: Alapelem
Környezeti specifikációk
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -25…70 °C
Elektromos érintésvédelmi osztály: Class II az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosás ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 az IEC 50102 szerint
Megfelelőségek és tanúsítványok
Szabványok: IEC 60947-5-4, UL 508, IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-5, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
