A Schneider Electric Harmony XB5 termékcsalád ZB5AH053C0 típusú világító nyomógomb feje kiemelkedően sokoldalú és megbízható vezérlőelem ipari alkalmazásokhoz. Ez a prémium minőségű komponens kifejezetten olyan környezetbe készült, ahol a tartósság és a pontos visszajelzés egyaránt alapvető fontosságú.

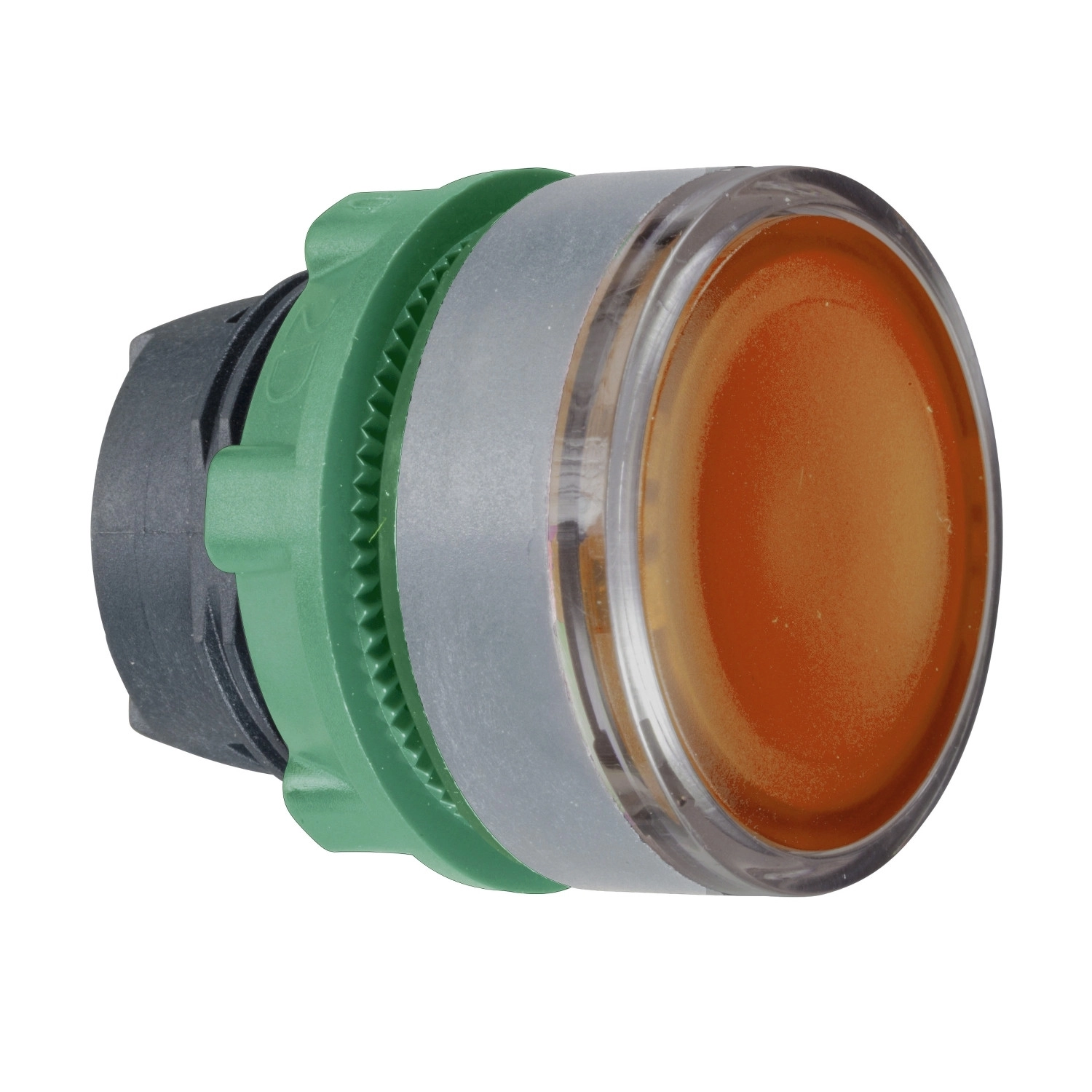

A ZB5AH053C0 nyomógomb fej kerek kialakítású, narancssárga, jelölés nélküli nyomófelülettel és esztétikus szürke kerettel rendelkezik. A 22 mm-es szabványos szerelési átmérőnek köszönhetően könnyen beépíthető a legtöbb ipari panelbe és vezérlőpultba. A push-push működtetési mód különösen előnyös olyan helyzetekben, ahol a nyomógomb állapotának vizuális visszajelzése szükséges - első nyomásra aktiválódik, második nyomásra pedig deaktiválódik. Az univerzális LED kompatibilitás lehetővé teszi, hogy különböző LED blokk konfigurációkkal használd, ami sokoldalú telepítési és jelzési lehetőségeket biztosít.
A ZB5AH053C0 műszaki paraméterei lenyűgözőek: IP66 és IP67 védettségével tökéletes választás nedves és poros környezetbe, hiszen teljes mértékben védett a por és az erős vízsugár ellen, valamint időszakos vízbe merítésnek is ellenáll. A NEMA 13 és NEMA 4X besorolás további bizonyíték a termék kivételes környezeti ellenálló képességére. Az IK05 ütésállóság garantálja a mechanikai behatásokkal szembeni ellenállást, míg a kiemelkedő 5 millió működési ciklus bizonyítja a termék rendkívüli élettartamát. A készülék képes ellenállni a nagy nyomású mosásnak is, akár 7000000 Pa nyomásig 55°C hőmérsékleten. Az extrém hőmérséklettűrés (-25...70°C üzemi és -40...70°C tárolási hőmérséklet) szintén kiemelkedő jellemzője a terméknek.
A ZB5AH053C0 nyomógomb fej elektromos szempontból is igen rugalmas. Különböző elektromos összeállításokhoz használható: M5, M6, M10, MF1 és MR1 kódoknak megfelelően. Ez lehetőséget nyújt arra, hogy <2 érintkezővel rendelkező egységeket használj mind elülső, mind hátsó szereléshez, integrált LED-del, valamint transzformátorral is. A Class II elektromos védelmi osztály biztosítja a fokozott érintésvédelmet. A termék számos nemzetközi szabványnak felel meg, köztük az IEC 60947 sorozatnak, és rendelkezik DNV, CSA, BV, LROS és UL tanúsítványokkal is.
A rezgésálló kivitel (5 gn 2-500 Hz frekvenciatartományban) és a kiváló ütésállóság (30 gn 18 ms-ig és 50 gn 11 ms-ig) tovább növeli a termék megbízhatóságát extrém körülmények között is. Ez teszi a Schneider Electric ZB5AH053C0 nyomógomb fejet ideális választássá ipari vezérlőpanelek, automatizálási rendszerek, gyártósorok és bármely olyan alkalmazás számára, ahol megbízható, tartós és jól látható kezelőfelületre van szükség.
Schneider Electric Harmony XB5 - ZB5AH053C0 - műanyag világító nyomógomb fej, Ø22, nyomó - nyomó, naracssárga, szürke perem műszaki adatok
Fő jellemzők
A termék a Harmony XB5 termékcsaládhoz tartozik. Ez egy világító nyomógombhoz való fej, amely kompatibilis az univerzális LED egységekkel. A termék rövid neve ZB5. A keretanyag műanyag, szürke színben. Szerelési átmérő 22 mm. Standard fejtípus. A jelzőegység feje kerek alakú. A működtető típusa push-push (nyomó-nyomó). A működtető profilja narancssárga, jelöletlen.
Kiegészítő információk
CAD teljes szélesség: 29 mm. CAD teljes magasság: 29 mm. CAD teljes mélység: 30 mm. Mechanikai élettartam: 5000000 ciklus.
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás.
Elektromos összeállítási kód:
M5: <2 érintkező egyes blokkok használatával előlapra szerelve integrált LED-del
M6: <2 érintkező egyes blokkok használatával előlapra szerelve integrált LED-del és transzformátorral
M10: <2 érintkező egyes blokkok használatával előlapra szerelve integrált LED-del
MF1: <2 érintkező egyes blokkok használatával előlapra szerelve integrált LED-del
MR1: <2 érintkező egyes blokkok használatával hátlapra szerelve integrált LED-del
Környezeti paraméterek
TH védőkezelés. Környezeti hőmérséklet tároláskor: -40...70 °C. Környezeti hőmérséklet működés közben: -25...70 °C. Elektromos érintésvédelmi osztály: Class II az IEC 60536 szerint.
IP védelmi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint.
NEMA védelmi fokozat: NEMA 13, NEMA 4X.
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: a 0,1 m. IK védelmi fokozat: IK05 az IEC 50102 szerint.
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-5, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, UL 508, JIS C8201-1.
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed.
Ellenállósági tulajdonságok
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint.
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinuszhullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél-szinuszhullám gyorsulásra az IEC 60068-2-27 szerint.
