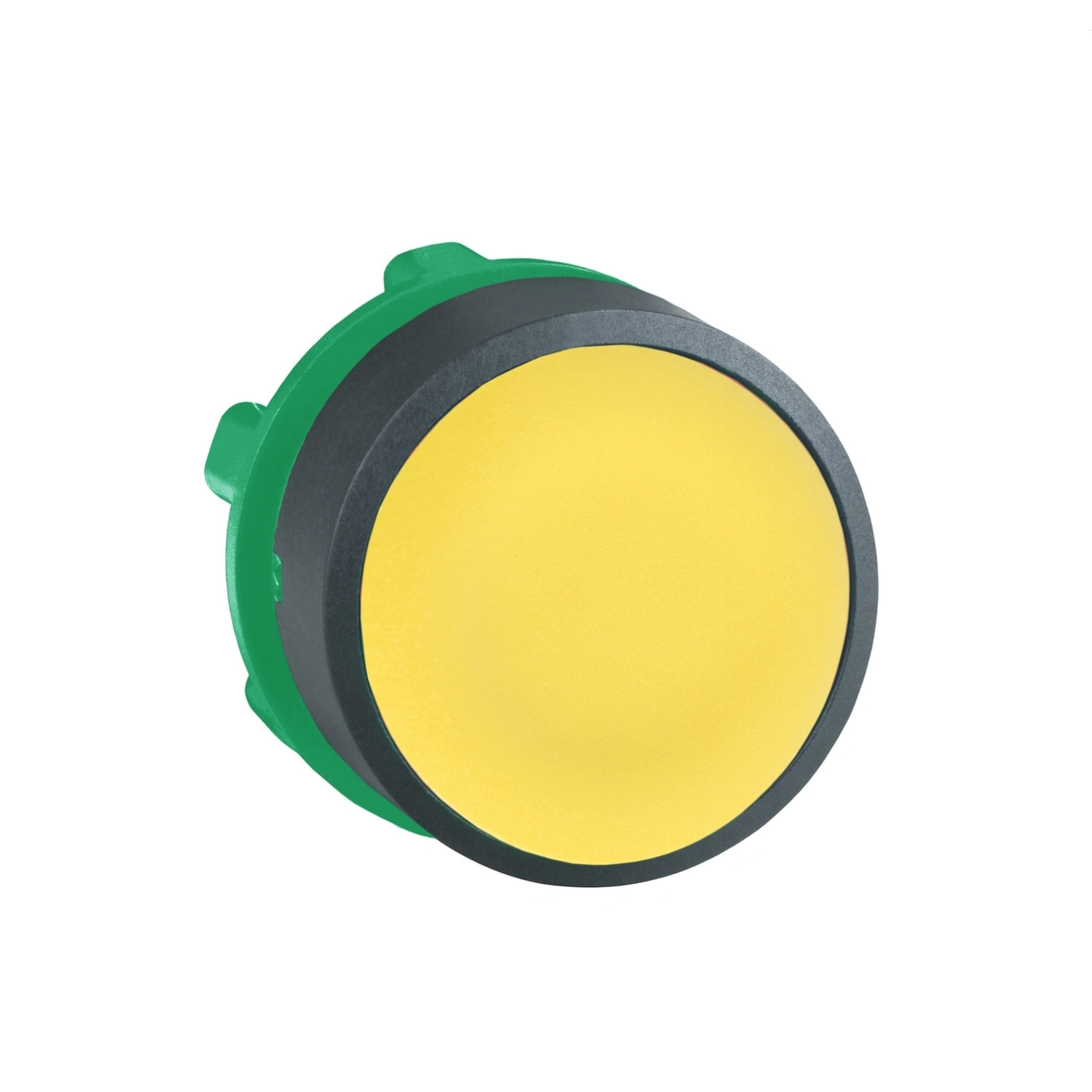

A Schneider Electric Harmony XB5 sorozat ZB5AH05 jelzésű terméke egy nem világító nyomógomb fej, amely ipari vezérlőpanelekbe integrálható. A készülék egy sárga, süllyesztett, jelöletlen nyomógombfejet kínál, amely rugósan visszatérő funkcióval rendelkezik, így a működtetés után automatikusan visszatér alapállapotba.
A nyomógomb fej 22 mm-es szabványos szerelőfuratba illeszthető, ami a legelterjedtebb méret az ipari automatizálás területén. A sötétszürke műanyag keretbe foglalt sárga nyomógomb fej push-push működésű, amely biztosítja a könnyű és megbízható kezelést. A termék rendkívül strapabíró, amit a 2 000 000 ciklusos mechanikai élettartam is bizonyít, így ideális választás nagy igénybevételnek kitett ipari környezetben.
A ZB5AH05 nyomógomb fej a Schneider Electric Harmony XB5 rendszer alappillére, amelyhez különböző érintkezőblokkok csatlakoztathatók. Többféle elektromos konfigurációban használható: C9, C11, C15, SF1 és SR1 kódolású érintkezőkkel működhet együtt, ami jelentős rugalmasságot biztosít a tervezőmérnökök számára. A nyomógomb előlapról történő felszerelése egyszerű és gyors megoldást kínál, ami csökkenti a telepítési időt. Az egység szabványos vezérlőpanelekbe, például XALD vagy XALK típusú dobozokba szerelhető, és akár nyomtatott áramköri lapon is használható.
A termék kiemelkedő védettségi szinttel rendelkezik: IP66, IP67, IP69 és IP69K fokozattal is rendelkezik az IEC 60529 szabványnak megfelelően, ami teljeskörű por elleni védelmet és a nagy nyomású vízsugarak elleni védelmet is biztosít. A terméket 7000000 Pa nyomású vízsugár ellenállásra tesztelték 55°C-on. A Harmony XB5 sorozat nyomógombjai NEMA 13 és NEMA 4X védelmi szintnek is megfelelnek. Az eszköz -40°C és +70°C közötti környezeti hőmérsékleten működtethető és tárolható, ami rendkívül széles alkalmazási területet tesz lehetővé a különböző iparágakban, különösen a szélsőséges körülmények között üzemelő gyártósorokon.
A Schneider Electric Harmony XB5 ZB5AH05 nyomógomb nemzetközi tanúsítványokkal rendelkezik, többek között UL, CSA, BV, DNV és LROS minősítésekkel, ami garantálja a globális piacokon való megfelelőséget. Az IK03 ütésállósági fokozat megfelelő védelmet nyújt mechanikai behatások ellen. A termék ellenáll a rezgéseknek (5 gn, f=2-500 Hz) és ütéseknek (30 gn 18 ms-ig és 50 gn 11 ms-ig), ami tovább növeli a megbízhatóságát a nehéz ipari környezetben. Az eszköz Class II túlfeszültség kategóriának felel meg az IEC 60536 szabvány szerint.
Schneider Electric Harmony XB5 - ZB5AH05 műszaki adatok
Általános adatok
Terméktípus: Fej nem világító nyomógombhoz
Termékcsalád: Harmony XB5
Eszköz rövidnév: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejforma: Kör alakú
Működtetés típusa: Nyomó-nyomó
Működtető profil: Sárga, süllyesztett, jelölés nélkül
Minimum eladási mennyiség: 1 db
Műszaki paraméterek
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 28 mm
Mechanikai élettartam: 2 000 000 ciklus
Kompatibilis állomások: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kódok: C11 max. 3 érintkező elülső szereléssel, C15 max. 1 érintkező elülső szereléssel, SF1 max. 3 érintkező elülső szereléssel, SR1 max. 3 érintkező hátsó szereléssel, C9 max. 3 érintkező elülső szereléssel
Környezeti feltételek
Védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettség: NEMA 13, NEMA 4X
IK védettség: IK03 az IEC 50102 szerint
Nagynyomású mosó ellenállás: 7 000 000 Pa 55°C-on, távolság: 0,1 m
Működési hőmérséklet: -40°C...+70°C
Tárolási hőmérséklet: -40°C...+70°C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Tanúsítványok és szabványok
Szabványok: UL 508, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds Register of Shipping), UL
Mechanikai tulajdonságok
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
