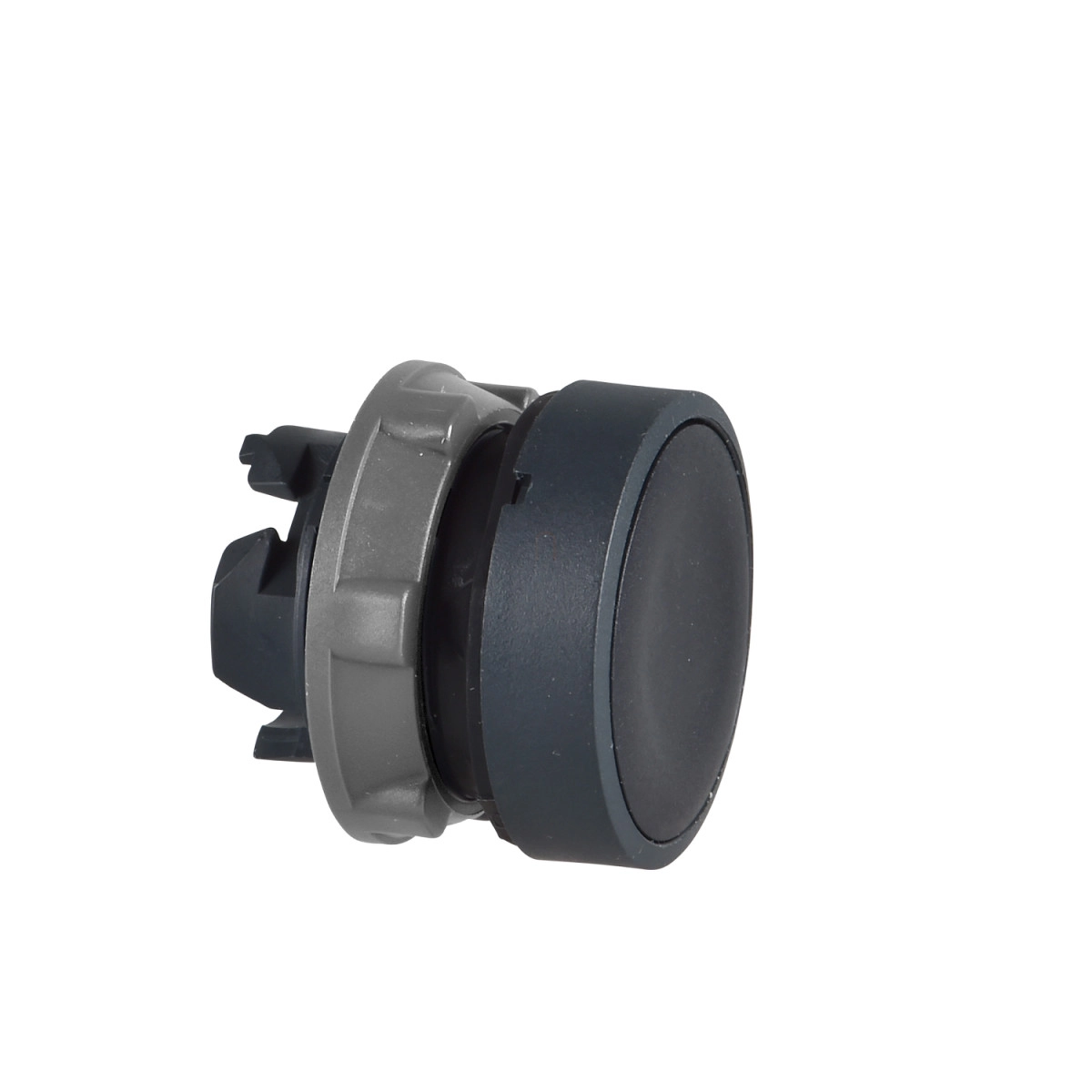

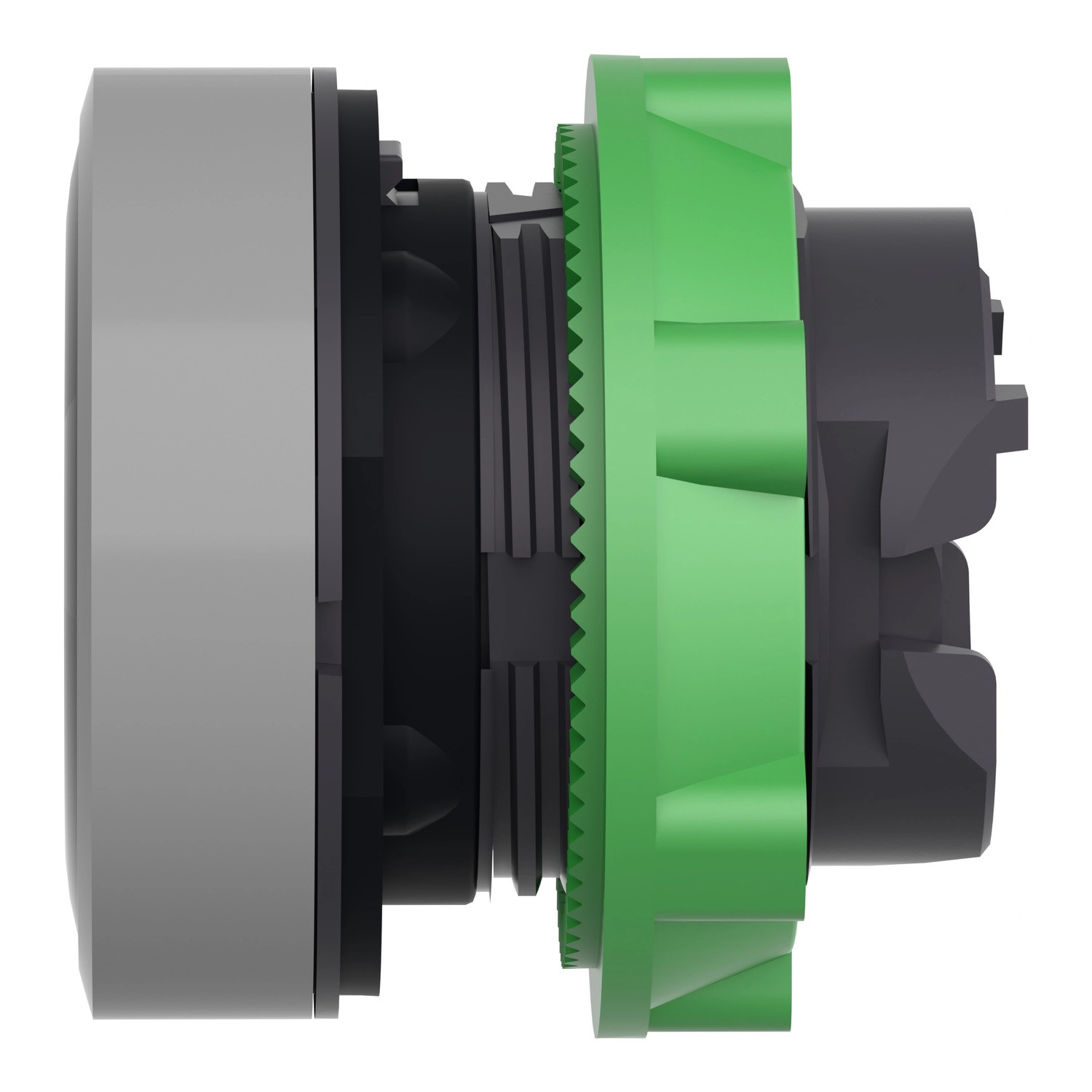

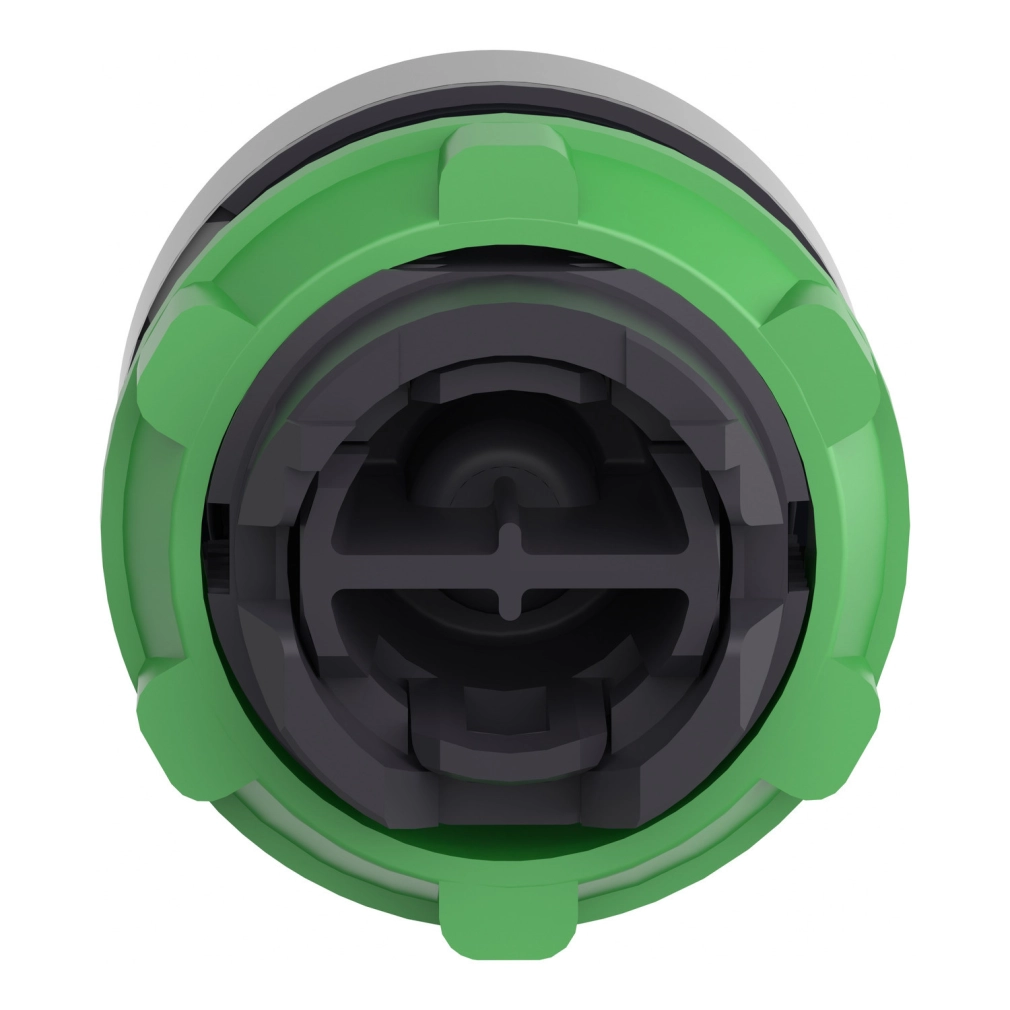

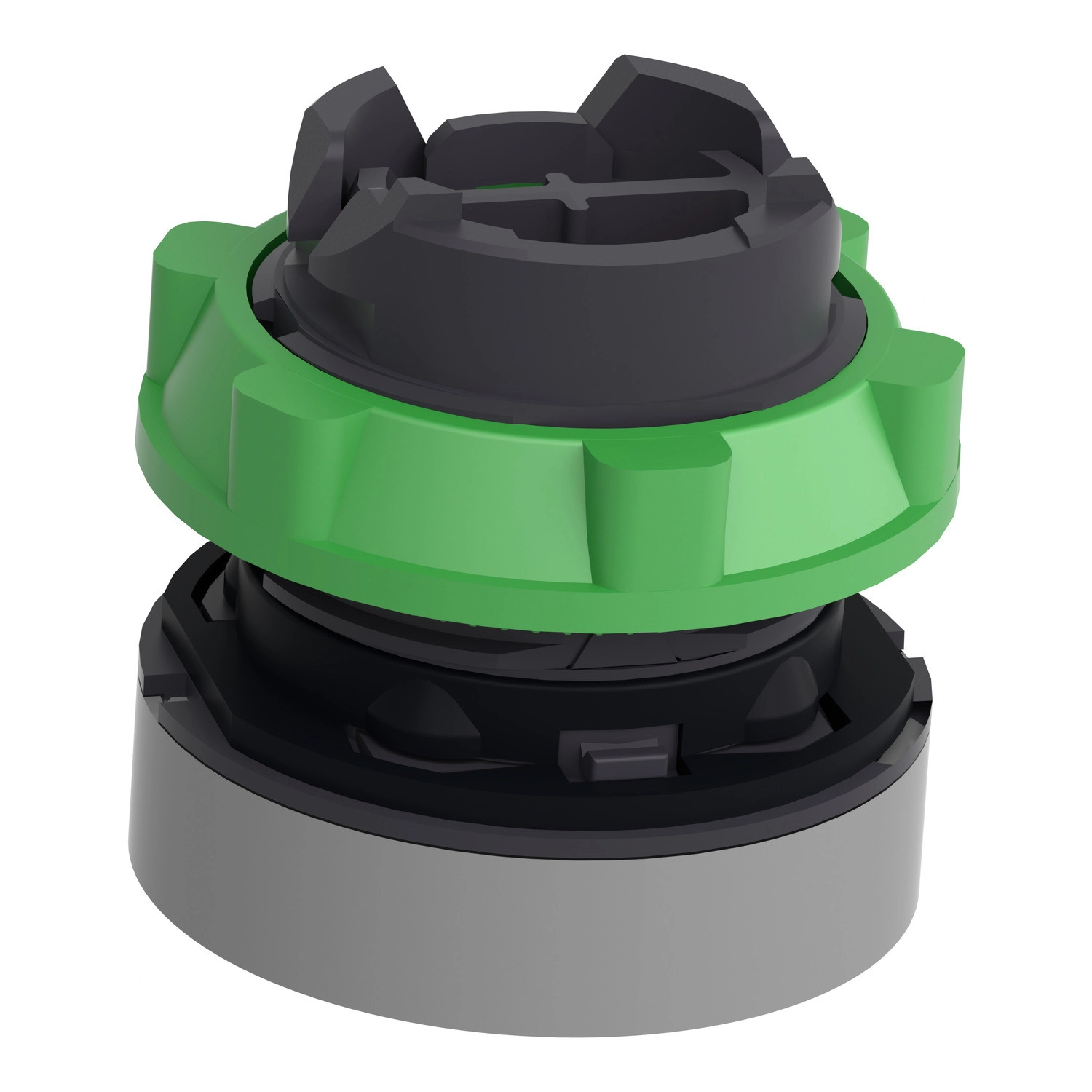

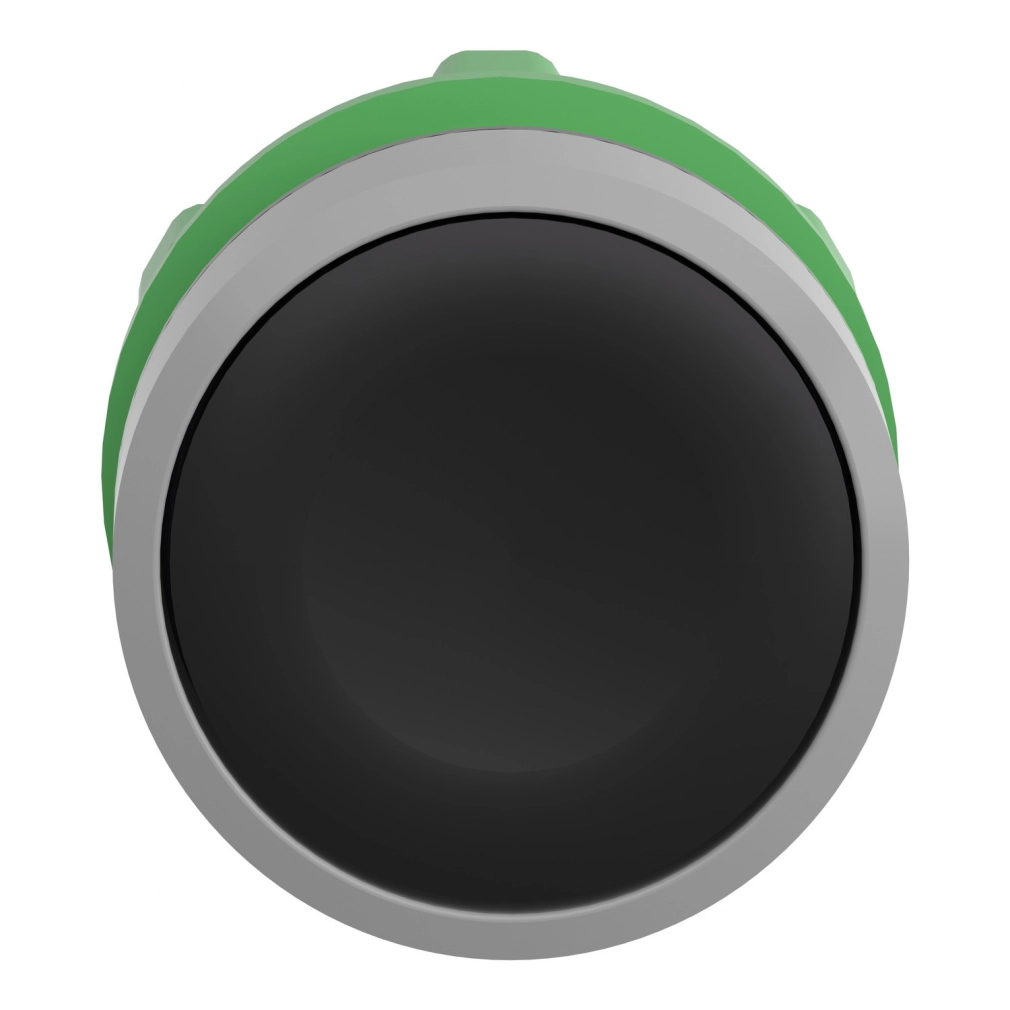

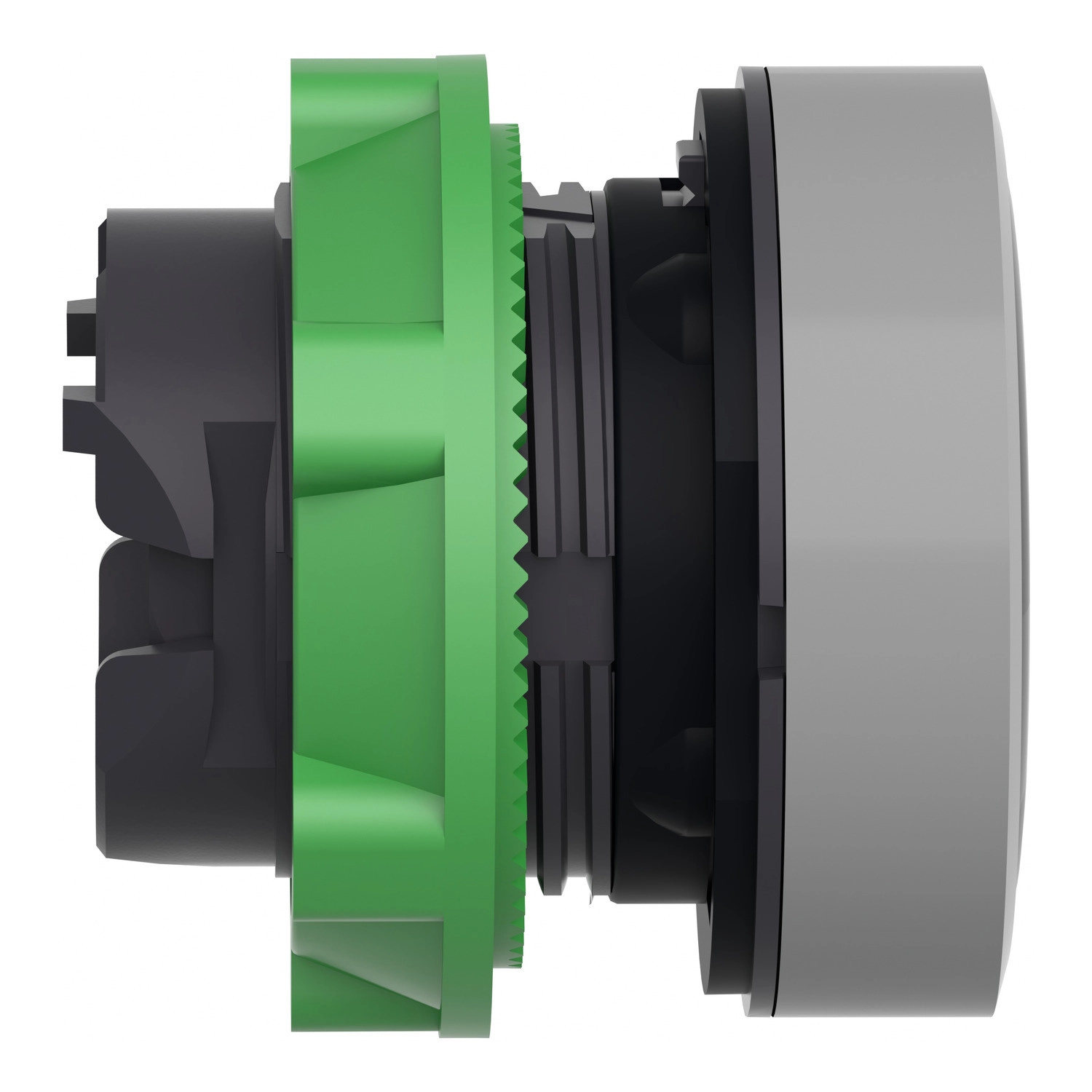

A Schneider Electric Harmony XB5 sorozat ZB5AH02C0 típusú nyomógomb feje kiváló minőségű, fekete színű, műanyag alapanyagú push-push működtetésű nyomógomb, amely szürke peremmel rendelkezik. Ez a termék a Harmony XB5 termékcsaládhoz tartozik, és egy nem világító nyomógomb fejegységeként funkcionál, amely tökéletes megoldást jelent különböző ipari vezérlő alkalmazásokhoz.
A ZB5AH02C0 nyomógomb fej 22 mm-es szabványos szerelőnyílásba illeszkedik, ami az ipari kapcsolók és jelzőlámpák esetében legelterjedtebb méret. A nyomógomb fekete, sima felülete jelölésmentes, amely lehetőséget ad egyedi feliratozásra igény szerint. A szürke színű műanyag perem nem csak esztétikai elemként szolgál, hanem védi is a nyomógombot a külső behatásoktól. A termék standard fejkialakítással rendelkezik, és a jelzőegység feje kerek kialakítású, ami ergonomikus használatot tesz lehetővé.
A ZB5AH02C0 nyomógomb különösen jól teljesít nehéz ipari környezetben. IP66 és IP67 védettségének köszönhetően tökéletesen ellenáll a pornak és időszakos vízbemerítésnek is, így nedves környezetben is megbízhatóan működik. A NEMA 13 és NEMA 4X besorolás tovább erősíti a termék megbízhatóságát és ellenállóképességét olajjal, porral és korrózióval szemben. A terméket úgy tervezték, hogy ellenálljon akár 7000000 Pa nyomású, 55°C-os nagynyomású vízsugárnak is 0,1 méter távolságból, ami kiemelkedő védelmet biztosít ipari mosási környezetekben. A TH védőkezelésnek köszönhetően még ellenállóbb a környezeti hatásokkal szemben. Az IK03 ütésállóság garantálja a megbízhatóságot olyan helyeken is, ahol a fizikai behatások kockázata magasabb.
A ZB5AH02C0 nyomógomb mechanikai élettartama kiemelkedő, akár 2000000 kapcsolási ciklust is kibír, ami hosszú távú, megbízható működést garantál. A termék -40°C és +70°C közötti környezeti hőmérsékleti tartományban használható, így szélsőséges időjárási körülmények között is megbízhatóan működik. Az elektromos összetétel kódjával (C11, C15, SF1, SR1, C9) különböző érintkezőblokk konfigurációk jelölhetők a felszerelés módja szerint. A ZB5AH02C0 kompatibilis a XALD 1-5 kivágásos és XALK 2-5 kivágásos állomásokkal, így rugalmas beépítési lehetőségeket kínál a különböző vezérlőpanel kialakításokhoz.
A termék CAD méretei pontosan meghatározottak: 29 mm szélesség, 29 mm magasság és 28 mm mélység, ami lehetővé teszi a precíz tervezést. A nyomógomb számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4 és JIS C8201-1 szabványokat. Rendelkezik továbbá számos termék tanúsítvánnyal, mint a DNV, CSA, BV, LROS (Lloyds hajózási nyilvántartás), és UL listázott. Ellenáll a rázkódásnak (5 gn frekvencia 2-500 Hz között az IEC 60068-2-6 szerint), valamint az ütésállósága is kiemelkedő (30 gn 18 ms-ig és 50 gn 11 ms-ig fél szinuszhullám gyorsulás esetén az IEC 60068-2-27 szerint).
Schneider Electric Harmony XB5 - ZB5AH02C0 - műanyag nyomógomb fej, Ø22, nyomó - nyomó, fekete, szürke perem műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Perem anyaga: Műanyag, szürke színű
Szerelési átmérő: 22 mm
Fejegység típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtetés típusa: nyomó-nyomó
Működtető profil: Fekete, sima, jelöletlen
Kiegészítő adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 28 mm
Mechanikai élettartam: 2000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kód:
C11 <3 érintkezőhöz egyes blokkok használatával elölről szerelve
C15 <1 érintkezőhöz egyes blokkok használatával elölről szerelve
SF1 <3 érintkezőhöz egyes blokkok használatával elölről szerelve
SR1 <3 érintkezőhöz egyes blokkok használatával hátulról szerelve
C9 <3 érintkezőhöz egyes blokkok használatával elölről szerelve
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet üzemeléskor: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds hajózási nyilvántartás), UL listázott
Mechanikai jellemzők
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
