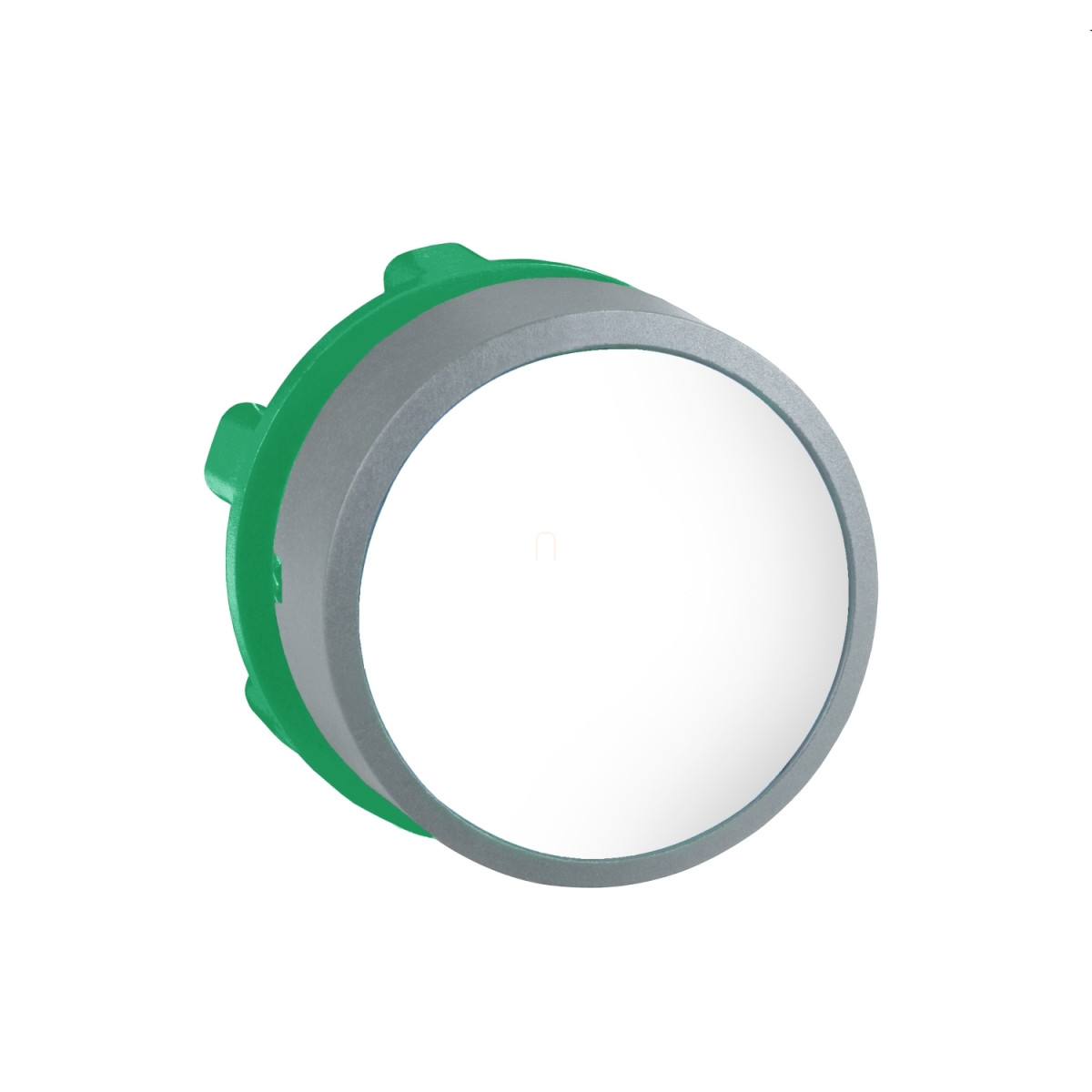

A Schneider Electric Harmony XB5 termékcsalád ZB5AH01C0 cikkszámú nyomógomb feje egy kiváló minőségű ipari vezérlőelem, amely tökéletes választás kapcsolószekrények, vezérlőpultok és automatizált rendszerek felhasználói interfészeihez. A fehér, jelölés nélküli, síkba illeszkedő nyomófelülettel és szürke kerettel rendelkező push-push működésű alkatrész rendkívül tartós és megbízható működést biztosít ipari környezetben is.
A ZB5AH01C0 nyomógomb fej 22 mm-es szabványos szerelőnyílásba illeszthető, ami lehetővé teszi a könnyű beépítést különböző ipari vezérlőpanelekbe. Az alkatrész kiemelkedő jellemzője a 2 millió működési ciklust garantáló mechanikai élettartam, ami hosszú távú, megbízható működést biztosít intenzív használat mellett is. A műanyag háznak és a kiváló minőségű gyártási technológiának köszönhetően a nyomógomb ellenáll a mindennapos ipari használat kihívásainak.
A termék különlegessége a push-push működési mechanizmus, ami azt jelenti, hogy az első megnyomásra benyomott állapotban marad a gomb, majd a második megnyomásra kiugrik. Ez az egyszerű és intuitív működés ideálissá teszi olyan alkalmazásokhoz, ahol kétállapotú vezérlésre van szükség, például be-ki kapcsolás, indítás-leállítás vagy egyéb kétállapotú folyamatvezérlés. A kezelői felület fehér színe és jelölés nélküli kialakítása lehetővé teszi, hogy a felhasználó saját igényei szerint alakítsa ki a jelölést vagy címkézést.
A Schneider Electric ZB5AH01C0 nyomógomb fej kiemelkedő védelmi szintekkel rendelkezik: IP66 és IP67 védettség az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolás, ami kiváló por- és vízállóságot biztosít. Ez azt jelenti, hogy a komponens teljesen védett a por behatolása ellen és időszakos bemerítésnek is ellenáll, így nedves vagy poros ipari környezetben is megbízhatóan működik. A termék akár 7000000 Pa nyomású magasnyomású mosással szembeni ellenállással is rendelkezik 55°C hőmérsékleten 0,1 méter távolságból, ami rendkívüli ellenálló képességet jelent az ipari tisztítási folyamatokkal szemben. A -40 és +70 °C közötti működési és tárolási hőmérséklet-tartomány lehetővé teszi a használatát szélsőséges környezeti feltételek között is.
A ZB5AH01C0 nyomógomb fej kompatibilis számos elektromos konfigurációval és szerelési móddal: használható csavaros csatlakozókkal, dugaszolható csatlakozókkal vagy nyomtatott áramköri lapra szerelve. A különböző elektromos összeállítási kódok (C9, C11, C15, SF1, SR1) különféle kontaktus konfigurációkat tesznek lehetővé, így a nyomógomb fej rugalmasan alkalmazható különböző vezérlési feladatokhoz. A termék számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-1, CSA C22.2 No 14, UL 508, és más fontos ipari szabványokat, és rendelkezik számos nemzetközi tanúsítvánnyal, mint a DNV, CSA, BV, LROS és UL, ami biztosítja a globális megfelelőséget és alkalmazhatóságot.
Schneider Electric Harmony XB5 - ZB5AH01C0 - műanyag nyomógomb fej, Ø22, nyomó - nyomó, fehér, szürke perem műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Előlap anyaga: Műanyag szürke bevonattal
Szerelési átmérő: 22 mm
Fejrész típusa: Standard
Kezelőfelület alakja: Kerek
Működési mód: Nyomó-nyomó
Működtető profilja: Fehér síkban illeszkedő, jelölés nélküli
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 28 mm
Mechanikai élettartam: 2000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: C11 <3 érintkező egyedi blokk esetén elülső szerelés, C15 <1 érintkező egyedi blokk esetén elülső szerelés, SF1 <3 érintkező egyedi blokk esetén elülső szerelés, SR1 <3 érintkező egyedi blokk esetén hátsó szerelés, C9 <3 érintkező egyedi blokk esetén elülső szerelés
Környezeti adatok
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -40…70 °C
Túlfeszültség-kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
