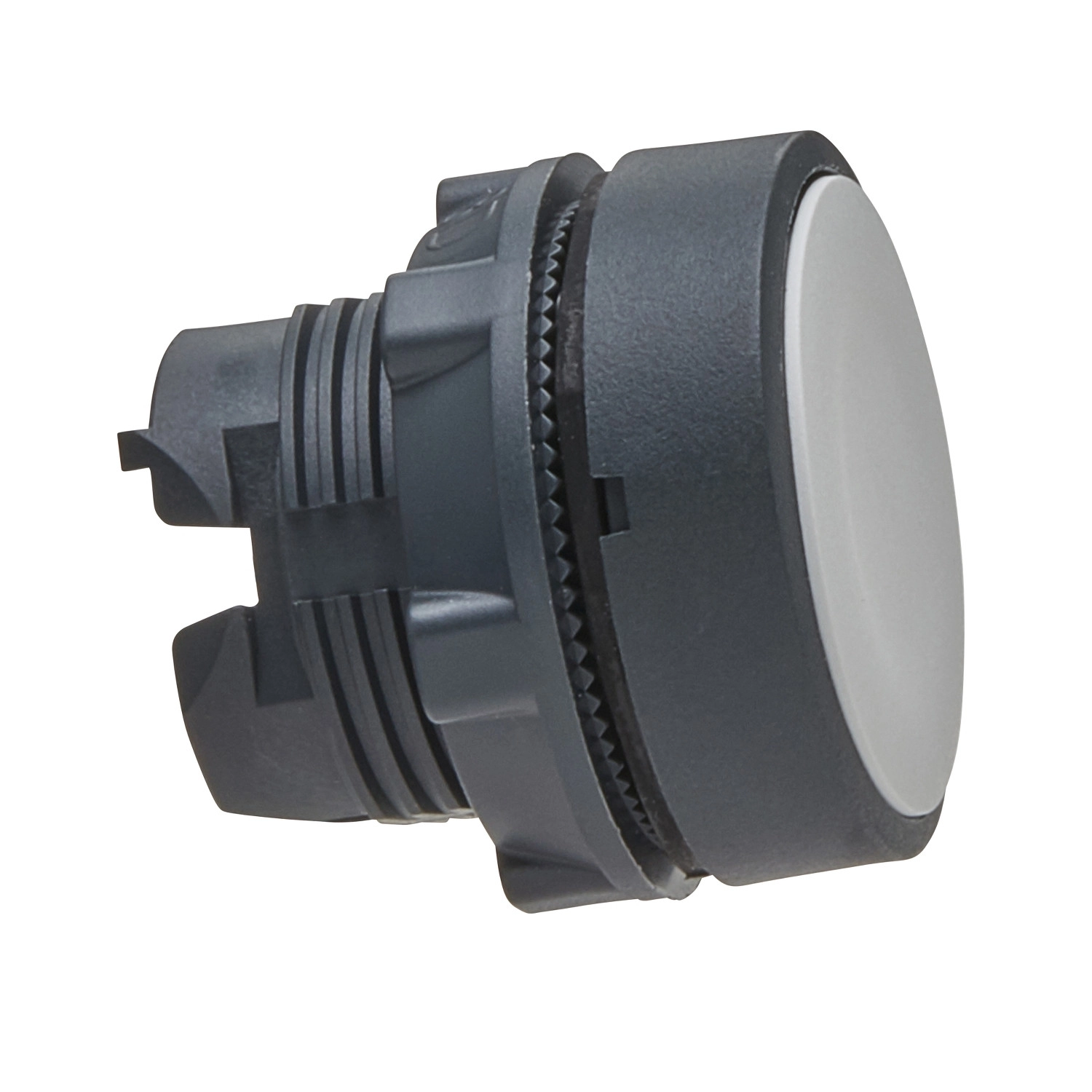

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5AH01 egy prémium minőségű, nem világító nyomógomb fej, mely ipari vezérlőpanelekbe és kapcsolószekrényekbe beépítve biztosítja a megbízható kezelőfelületet. Ez a fehér színű, sima felületű, jelölés nélküli nyomógomb a modern gépi berendezések, gyártósorok és ipari automatizálási rendszerek tökéletes kezelőeleme.
A 22 mm-es szabványos szerelési átmérővel rendelkező ZB5AH01 nyomógomb rugós visszatérésű működéssel bír, ami biztosítja, hogy a gomb minden egyes megnyomás után automatikusan visszaálljon alaphelyzetbe. A push-push működésű nyomógomb szerkezetét a Schneider Electric úgy tervezte, hogy rendkívüli, 2 millió kapcsolási ciklust is kibírjon meghibásodás nélkül, ami kiemelkedő érték az ipari kezelőelemek között. A sötétszürke műanyag keretben elhelyezett fehér kezelőfelület kontrasztos megjelenést biztosít, így jól látható még gyengébb fényviszonyok mellett is.
A ZB5AH01 nyomógomb fej kompakt méretekkel rendelkezik: 29 mm szélesség, 29 mm magasság és 28 mm mélység. Ez a kompakt kialakítás lehetővé teszi, hogy szűkebb helyeken is alkalmazható legyen, ugyanakkor robusztus felépítése ellenáll a nehéz ipari körülményeknek. A terméket kiemelkedő védelmi tulajdonságok jellemzik: IP66, IP67, IP69 és IP69K védelmi osztály szerinti védettséggel rendelkezik az IEC 60529 szabványnak megfelelően, ami azt jelenti, hogy teljesen por- és vízbiztos, valamint nagynyomású vízsugárral (7000000 Pa, 55°C) szemben is ellenálló. Emellett NEMA 13 és NEMA 4X besorolással is rendelkezik, így a legigényesebb ipari környezetben is megállja a helyét.
A ZB5AH01 nyomógomb rugalmasan konfigurálható különböző elektromos kapcsolási igényekhez. Különböző kapcsolási kódokkal használható: C11, C15, SF1, SR1 és C9 kódokkal akár 3 kontaktus is kialakítható, előlapi vagy hátsó szerelési módban. A kerek kialakítású nyomógomb szabványos kompatibilitással rendelkezik az XALD 1-5 és XALK 2-5 állomásokkal is. Az IK03-as besorolás az IEC 50102 szabvány szerinti ütésállóságot biztosít, míg a 30 gn-es és 50 gn-es ütésállósági értékek, valamint az 5 gn-es rezgésállóság (2-500 Hz frekvenciatartományban) garantálja a termék megbízható működését még a legzordabb környezetben is. A termék számos nemzetközi szabványnak megfelel, köztük az IEC 60947-5-1, CSA C22.2 No 14, UL 508, valamint több hajózási tanúsítvánnyal is rendelkezik, mint a DNV, BV és LROS, ami széles körű alkalmazhatóságot biztosít világszerte.
Schneider Electric Harmony XB5 - ZB5AH01 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nem világító nyomógomb fej
Rövid terméknév: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Működtetés típusa: Push-push
Működtető profil: Fehér sima, jelölés nélkül
Működtetés módja: Rugós visszatérésű
Méretek és fizikai jellemzők
Teljes szélesség: 29 mm
Teljes magasság: 29 mm
Teljes mélység: 28 mm
Mechanikai élettartam: 2000000 kapcsolási ciklus
Elektromos specifikációk
Elektromos összetétel kód: C11 (max. 3 kontaktus előlapi szereléssel)
Elektromos összetétel kód: C15 (max. 1 kontaktus előlapi szereléssel)
Elektromos összetétel kód: SF1 (max. 3 kontaktus előlapi szereléssel)
Elektromos összetétel kód: SR1 (max. 3 kontaktus hátsó szereléssel)
Elektromos összetétel kód: C9 (max. 3 kontaktus előlapi szereléssel)
Túlfeszültség kategória: II. osztály (IEC 60536 szerint)
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet (tárolás): -40...70 °C
Környezeti hőmérséklet (üzemelés): -40...70 °C
IP védettségi fokozat: IP66, IP67, IP69, IP69K (IEC 60529 szerint)
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású vízsugárral szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
IK védettségi fokozat: IK03 (IEC 50102 szerint)
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulás esetén (IEC 60068-2-27 szerint)
Ütésállóság: 50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás esetén (IEC 60068-2-27 szerint)
Rezgésállóság: 5 gn (f= 2...500 Hz) (IEC 60068-2-6 szerint)
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds Register of Shipping), UL listázott
