A Schneider Electric Harmony XB5 termékcsalád ZB5AG9C0 típusú kulcsos választókapcsoló feje egy sokoldalú vezérlőelem, mely kifejezetten ipari környezetbe lett tervezve. Ez a 22 mm átmérőjű műanyag választókapcsoló három különböző állással rendelkezik, amely széles körű felhasználást tesz lehetővé automatizálási és vezérlési rendszerekben.

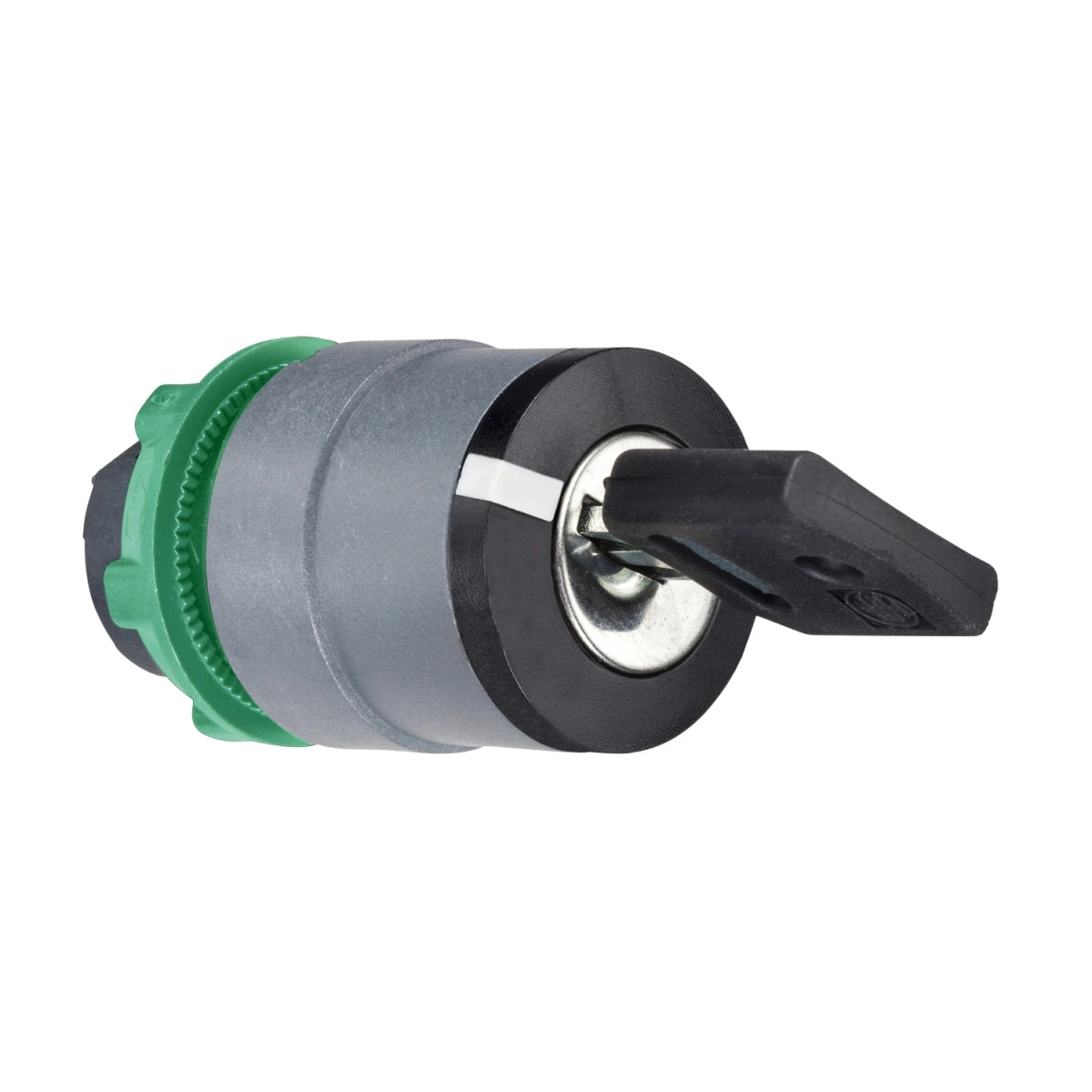

A termék egy fekete kulcsos kapcsoló, 455-ös kulcstípussal, amely csak a bal pozícióban vehető ki, így biztosítva a jogosulatlan kezelés elleni védelmet. A szürke színű, műanyag bevonatú perem nem csupán esztétikus megjelenést biztosít, hanem növeli a tartósságot is. A választókapcsoló állapottartó (stay put) funkcióval rendelkezik, ami azt jelenti, hogy a kulcs elfordítása után a kapcsoló az adott pozícióban marad a következő kapcsolásig.
A Harmony XB5 választókapcsoló fej kiemelkedő műszaki paraméterekkel büszkélkedhet. Rendkívül strapabíró, amit az 1.000.000 kapcsolási ciklust garantáló mechanikai élettartam is bizonyít. A kapcsoló különféle szerelési lehetőségeket kínál: elülső szerelés esetén használhatók az egyes és dupla blokkok különböző konfigurációkban (C3, C4, C5, C6, C7, C8, C11, SF1), valamint hátsó szerelésre is van lehetőség (SR1). A választókapcsoló kompatibilis az XALD 1...5 kivágásos és XALK 2...5 kivágásos állomásokkal, ami rugalmas telepítést tesz lehetővé.
A környezeti tényezőkkel szembeni ellenállás terén is kiemelkedő. IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X követelményeknek is. Ez a magas szintű védettség biztosítja, hogy a kapcsoló por és víz ellen teljes mértékben védett legyen. Ellenáll továbbá a nagynyomású mosásnak is (7.000.000 Pa 55°C-on, 0,1 m távolságból), és IK06 ütésállósággal rendelkezik az IEC 50102 szerint. A termék széles hőmérsékleti tartományban használható: -40°C és +70°C között üzemeltethető és tárolható, így szélsőséges körülmények között is megbízhatóan működik.
A választókapcsoló számos nemzetközi szabványnak felel meg, köztük az UL 508, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4 és JIS C8201-1 előírásainak. Rendelkezik továbbá több nemzetközi tanúsítvánnyal, mint a DNV, CSA, BV, LROS és UL listed, ami bizonyítja a termék globális elfogadottságát és megbízhatóságát. A Schneider Electric ZB5AG9C0 választókapcsoló fej kiváló rezgésállóságot is nyújt: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, valamint kiemelkedő ütésállóságot 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint.
Schneider Electric Harmony XB5 - ZB5AG9C0 - műanyag választókapcsoló fej műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Fej kulcsos választókapcsolóhoz
Rövid terméknév: ZB5
Perem anyaga: Szürke színű műanyag bevonat
Szerelési átmérő: 22 mm
Fejforma: Szabványos
Eladás oszthatatlan egységenként: 1
Jelzőegység fejformája: Kerek
Működtető típusa: Állapottartó (stay put)
Működtető profilja: Fekete kulcsos kapcsoló
Működtető pozíció információ: 3 pozíció +/- 45°
Kulcszár típusa: 455-ös kulcs
Kulcs kivételi pozíció: Bal
Műszaki adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kód: C4 <6 érintkezőhöz, egyes és dupla blokkok használatával első szerelésben, C5 <5 érintkezőhöz, egyes blokkok használatával első szerelésben, C6 <5 érintkezőhöz, egyes és dupla blokkok használatával első szerelésben, C7 <4 érintkezőhöz, egyes blokkok használatával első szerelésben, C8 <4 érintkezőhöz, egyes és dupla blokkok használatával első szerelésben, C11 <3 érintkezőhöz, egyes blokkok használatával első szerelésben, C3 <6 érintkezőhöz, egyes blokkok használatával első szerelésben, SF1 <3 érintkezőhöz, egyes blokkok használatával első szerelésben, SR1 <3 érintkezőhöz, egyes blokkok használatával hátsó szerelésben
Eszköz bemutatása: Alap elem
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegő hőmérséklet üzemeltetéshez: -40...70 °C
Túlfeszültség kategória: II osztály, megfelel az IEC 60536-nak
IP védettségi fokozat: IP66 megfelel az IEC 60529-nek, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 megfelel az IEC 50102-nek
Szabványok: UL 508, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) megfelel az IEC 60068-2-6-nak
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén megfelel az IEC 60068-2-27-nek, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén megfelel az IEC 60068-2-27-nek
