A Schneider Electric Harmony XB5 termékcsalád ZB5AG7D típusú kulcsos választókapcsoló feje egy kiváló minőségű, megbízható ipari vezérlőelem, amely a legmagasabb szintű biztonságot nyújtja gépek, berendezések, vezérlőpanelek és egyéb ipari alkalmazások számára. Ez a kulcsos kapcsolófej a Harmony XB5 termékcsalád része, amelyet a Schneider Electric kifejezetten a hosszú élettartamot és a rendkívüli megbízhatóságot szem előtt tartva tervezett.
A ZB5AG7D választókapcsoló fej legfontosabb jellemzője a Dom 8D1 típusú kulcsos zárszerkezet, amely fokozott biztonságot biztosít a jogosulatlan kapcsolás ellen. A kulcs csak a középső (0°) pozícióban vehető ki, ami további biztonságot jelent, hiszen így a kulcs eltávolítása automatikusan alaphelyzetbe állítja a kapcsolót. Ez a funkcionalitás különösen értékes veszélyes gépek, berendezések esetében, ahol kritikus a működés ellenőrzése. A kapcsoló három pozíciós (+/-45°), és középre visszatérő rugós kialakítású, ami azt jelenti, hogy külső erő hatására automatikusan visszaáll a középső alaphelyzetbe. A fekete kulcsos kapcsolófej kialakítása szabványos, kerek formájú, és tökéletesen illeszkedik a 22 mm-es szerelőnyílásokba.
Műszaki paraméterei kiemelkedőek: a sötétszürke műanyag előlap mögött rendkívül strapabíró mechanika található, amely 1.000.000 kapcsolási ciklust garantál - ez az iparágban kifejezetten magas értéknek számít és hosszú távú, problémamentes üzemeltetést tesz lehetővé. Az IP védettség többszintű: az eszköz IP66, IP67, IP69 és IP69K védettségi szintekkel rendelkezik, ami teljes por elleni védelmet és különböző intenzitású vízsugarak, valamint nagy nyomású mosás elleni védelmet jelent. A termék ellenáll a 7.000.000 Pa nyomású, 55°C-os nagynyomású mosásnak is, így a legzordabb ipari környezetben is használható. A NEMA 13 és NEMA 4X besorolásnak is megfelel.
A ZB5AG7D működési hőmérséklettartománya rendkívül széles, -40°C és +70°C között használható, ami alkalmassá teszi szélsőséges környezeti feltételek melletti alkalmazásra is. Rezgésállósága 5 gn (f=2...500 Hz) az IEC 60068-2-6 szabványnak megfelelően, míg ütésállósága 30 gn (időtartam = 18 ms) vagy 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint.
A ZB5AG7D kulcsos választókapcsoló fej különböző elektromos összeállításokkal kombinálható. A termékadatlap szerint a C3, C4, C5, C6, C7, C8, C9, C11, SF1 és SR1 elektromos összeállítási kódokkal kompatibilis, amelyek különböző kontaktuskombinációkat tesznek lehetővé az elülső vagy hátsó szerelésű egyes és dupla blokkok használatával. A kapcsoló pozíciójától függően a kontaktusok állapota pontosan meghatározott, ahogy azt a kapcsolási sorrend táblázatok mutatják a 315°, 0° és 45° pozíciókban.
A ZB5AG7D kompatibilis a különböző Schneider Electric XALD és XALK állomásokkal, amelyek 1-5 kivágást tartalmaznak. Beszerelésnél fontos figyelembe venni a termék pontos méreteit: CAD méretei szerint a teljes szélesség 29 mm, a teljes magasság 29 mm, a teljes mélység pedig 72 mm. A szerelés során ajánlott az anti-rotációs lemez (ZB5AZ902) használata a kapcsolók és vészleállító gombok esetében, hogy megakadályozzuk a nemkívánatos elfordulást.

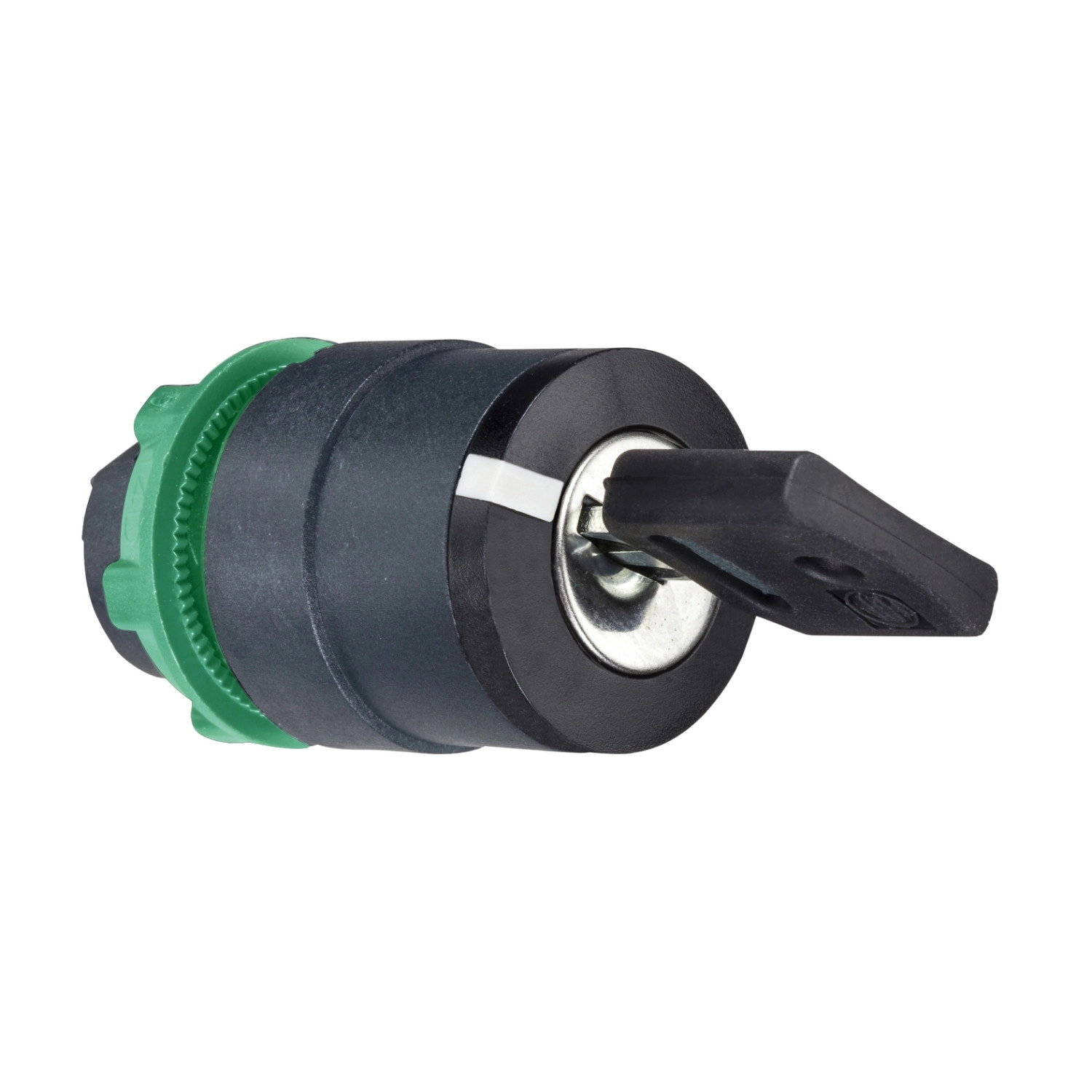

Schneider Electric Harmony XB5 - ZB5AG7D - műanyag választókapcsoló fej, Ø22, 8D1 kulcsos, középső pozícióban kivehető, középre visszatérő, 3 állású műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Kulcsos választókapcsoló fej
Eszköz rövid neve: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejforma: Kerek
Kapcsoló típusa: Középre visszatérő rugós
Kapcsoló kialakítása: Fekete kulcsos kapcsoló
Kapcsoló pozíció információ: 3 pozíció +/- 45°
Kulcszár típusa: Dom 8D1
Kulcs kivételi pozíció: Középső állás
Mechanikai adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 72 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos jellemzők
Elektromos összeállítási kód: C4 max. 6 érintkezőhöz egyes és dupla blokkok használatával előlapszereléshez
C5 max. 5 érintkezőhöz egyes blokkok használatával előlapszereléshez
C6 max. 5 érintkezőhöz egyes és dupla blokkok használatával előlapszereléshez
C7 max. 4 érintkezőhöz egyes blokkok használatával előlapszereléshez
C8 max. 4 érintkezőhöz egyes és dupla blokkok használatával előlapszereléshez
C11 max. 3 érintkezőhöz egyes blokkok használatával előlapszereléshez
C3 max. 6 érintkezőhöz egyes blokkok használatával előlapszereléshez
SF1 max. 3 érintkezőhöz egyes blokkok használatával előlapszereléshez
SR1 max. 3 érintkezőhöz egyes blokkok használatával hátlapszereléshez
Túlfeszültség kategória: II. osztály az IEC 60536 szabványnak megfelelően
Védettségi jellemzők
IP védettségi fokozat: IP66 az IEC 60529 szabvány szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
Nagynyomású mosás elleni védelem: 7000000 Pa 55°C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szabványnak megfelelően
Tanúsítványok és szabványok
Szabványok: JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, UL 508, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Környezeti jellemzők
Védelmi kezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemeltetési környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabványnak megfelelően
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
