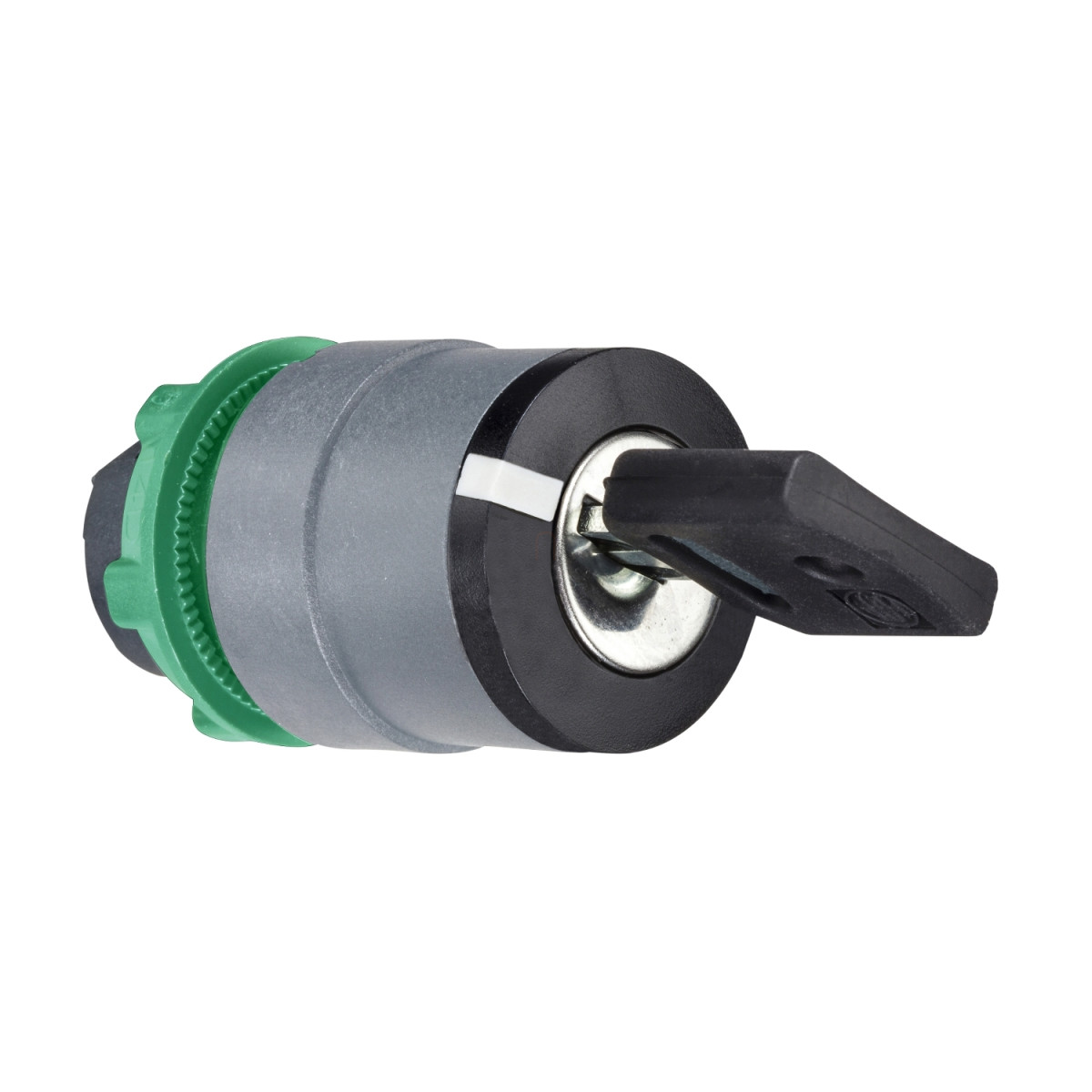

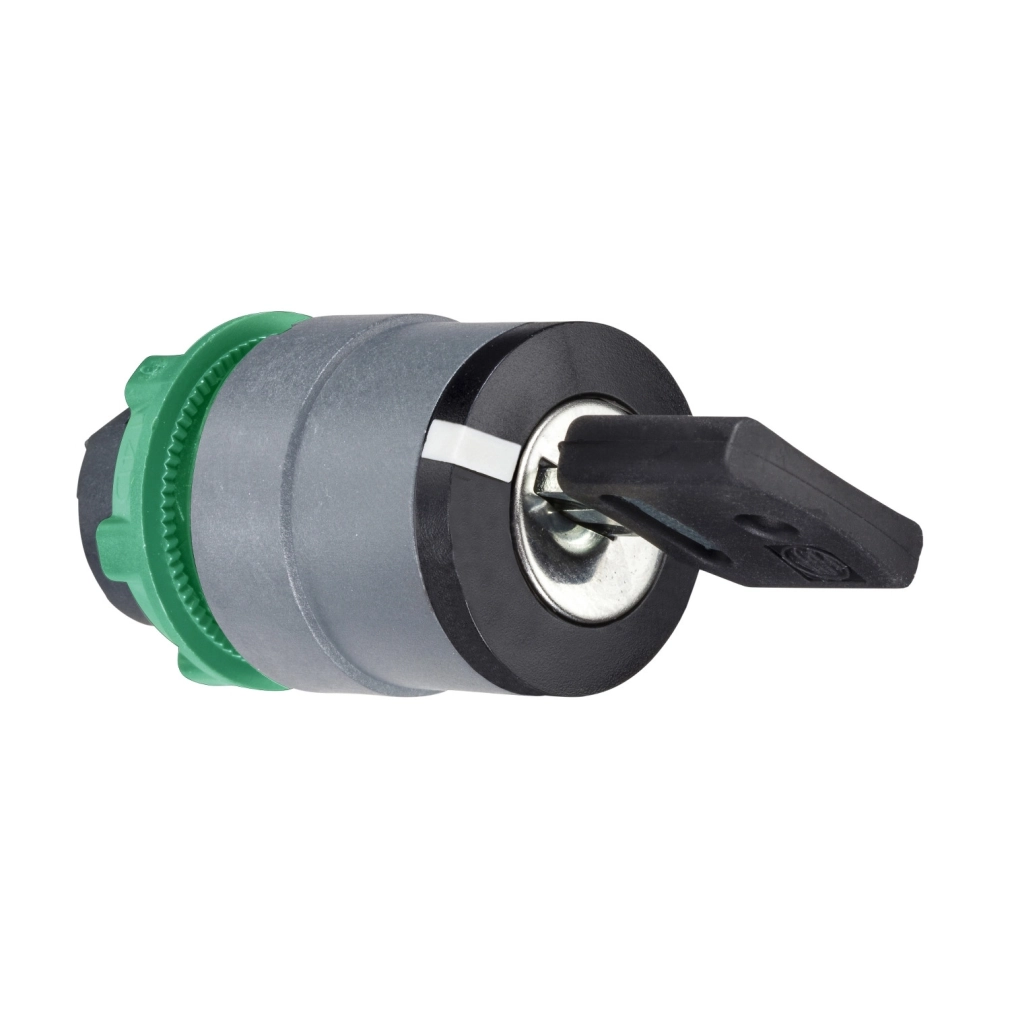

A Schneider Electric Harmony XB5 termékcsalád ZB5AG7C0 típusú kulcsos kapcsolófeje egy kiváló minőségű, ipari környezetbe tervezett vezérlőelem, amely a megbízhatóság és a praktikus kialakítás tökéletes kombinációját nyújtja. Ez a műanyag, fekete színű, 22 mm-es átmérőjű kapcsolófej szürke színű előlappal rendelkezik, ami nemcsak esztétikus megjelenést biztosít, hanem kiváló kontrasztot is nyújt a különböző ipari környezetben történő használat során.
A ZB5AG7C0 kulcsos kapcsolófej 455-ös kulccsal működtethető, ami biztonsági szempontból rendkívül előnyös tulajdonság. A 3 pozíciós kialakítás rugós középre visszatérő funkcióval társul, azaz a kulcs elengedésekor a kapcsoló automatikusan visszaáll a középső állásba. Ez a középső pozíció az egyetlen, ahol a kulcs kivehető, ami további biztonságot jelent a jogosulatlan működtetéssel szemben. A kapcsolási pozíciók ±45°-os szögtartományban helyezkednek el, ami precíz és egyértelmű kapcsolást tesz lehetővé.
Műszaki paraméterei közül kiemelkedik az IP66 és IP67 védettség, ami tökéletes védelmet nyújt por és víz ellen, így a termék zord ipari környezetben is megbízhatóan működik. A NEMA 13 és NEMA 4X besorolás további bizonyítéka a termék magas minőségének. A kapcsolófej ellenáll a nagynyomású mosásnak is (7000000 Pa, 55°C-on, 0,1 m távolságról), valamint IK06 besorolású ütésállósággal rendelkezik. Működési hőmérséklet-tartománya rendkívül széles: -40°C és +70°C között használható, ami gyakorlatilag minden ipari környezetben való alkalmazhatóságot biztosít.
A termék számos nemzetközi szabványnak megfelel, többek között az IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 No 14 szabványoknak, és rendelkezik DNV, CSA, BV, LROS (Lloyds register of shipping) és UL tanúsítványokkal is. Mechanikai tartóssága kiemelkedő: 1.000.000 kapcsolási ciklust garantál a gyártó. A termék rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (18 ms időtartamig) és 50 gn (11 ms időtartamig) az IEC 60068-2-27 szabvány szerint.
A ZB5AG7C0 kapcsolófejhez különböző elektromos összeállítások illeszthetők (C3, C4, C5, C6, C7, C8, C11, SF1, SR1 kódokkal), ami rendkívüli rugalmasságot biztosít a különböző alkalmazásokhoz. A kapcsolófej alapvetően egy alapelem, amely XALD 1...5 kivágásos és XALK 2...5 kivágásos állomásokkal kompatibilis. A termék precíz szerelhetőségét biztosítják a részletes méretadatok: a CAD méretek szerint szélessége és magassága 29 mm, mélysége pedig 72 mm. A pontos beépítést segítik a dokumentációban található részletes szerelési útmutatók és panelkivágási rajzok, amelyek mind a csavaros, mind a dugaszolható, mind a nyomtatott áramköri lapos csatlakoztatáshoz megfelelő információkat tartalmaznak.
Schneider Electric Harmony XB5 - ZB5AG7C0 - műanyag választókapcsoló fej, Ø22, 455 kulcsos, középső poz. kivehető, középre visszatérő, 3 állású, szürke p műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Kulcsos kapcsolófej
Eszköz rövid neve: ZB5
Előlap anyaga: Szürke bevonatú műanyag
Szerelési átmérő: 22 mm
Fejforma: Standard
Jelzőegység fejének alakja: Kerek
Működtetés
Működtető típusa: Középre visszatérő rugós
Működtető profilja: Fekete kulcsos kapcsoló
Működtető pozíció információ: 3 pozíció +/- 45°
Kulcstípus: 455-ös kulcs
Kulcs kivétel pozíció: Középső állásban
Kiegészítő műszaki adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Mechanikai élettartam: 1000000 ciklus
Állomásnév: XALD 1...5 kivágásos, XALK 2...5 kivágásos
Környezeti paraméterek
Védőkezelés: TH
Környezeti működési hőmérséklet: -40...70 °C
Túlfeszültség kategória: Class II megfelelően az IEC 60536-nak
IP védettségi fokozat: IP66 megfelelően az IEC 60529-nek, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0.1 m
IK védettségi fokozat: IK06 megfelelően az IEC 50102-nek
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-4, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Ellenállóság
Vibrációállóság: 5 gn (f= 2...500 Hz) megfelelően az IEC 60068-2-6-nak
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás megfelelően az IEC 60068-2-27-nek, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás megfelelően az IEC 60068-2-27-nek
