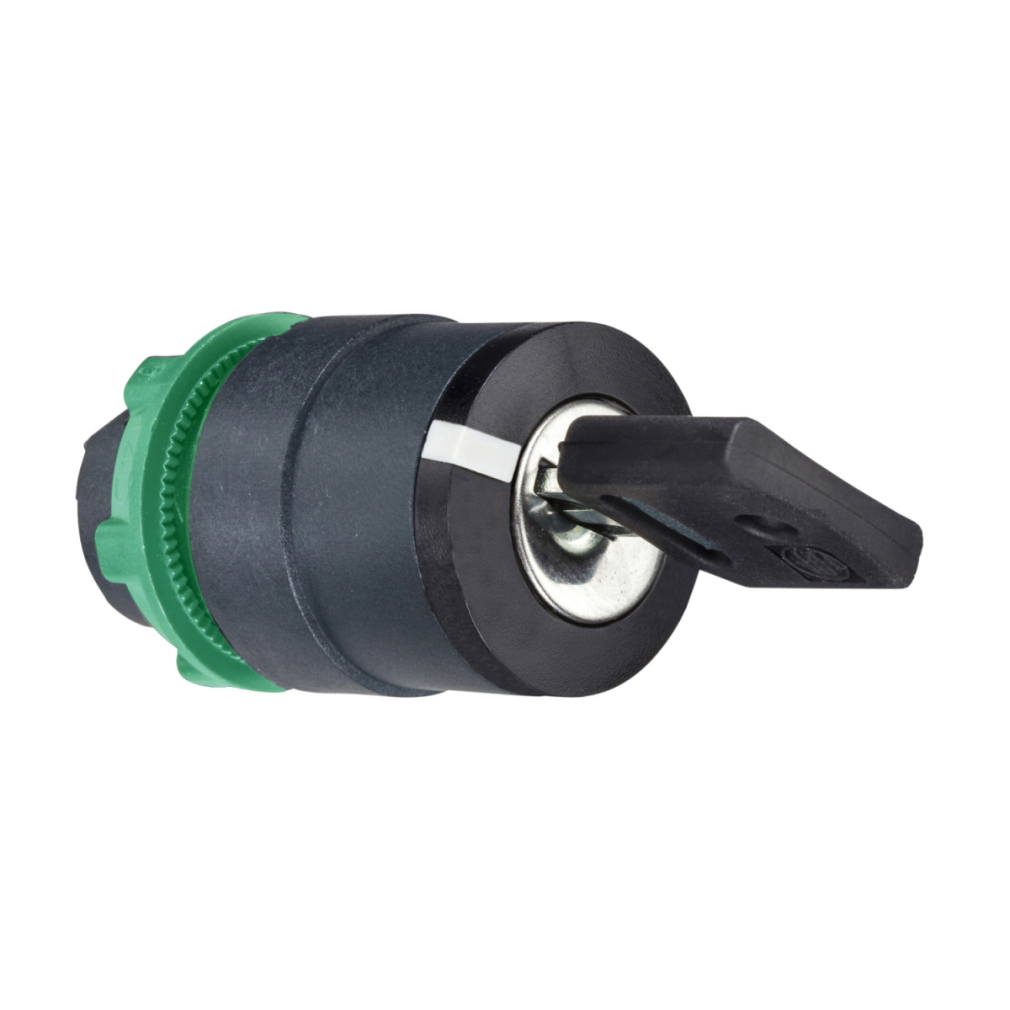

A Schneider Electric Harmony XB5 sorozathoz tartozó ZB5AG6K egy kiváló minőségű kulcsos választókapcsoló fej, amely ipari vezérlőpanelekhez és kapcsolószekrényekhez készült. Ez az egység a Harmony XB5 termékcsalád részeként a megbízhatóság és a hosszú élettartam tökéletes kombinációját kínálja a professzionális felhasználók számára.
A ZB5AG6K választókapcsoló fej 22 mm-es szerelési átmérővel rendelkezik, ami az iparban elterjedt szabványos méret, így könnyen beilleszthető a legtöbb vezérlőpanelbe. A standard fejkialakítású kapcsoló sötétszürke műanyag kerettel rendelkezik, amely ellenáll a mindennapi használat során előforduló kopásnak és szennyeződéseknek. A kerek jelzőegység fejforma nemcsak esztétikus megjelenést biztosít, hanem ergonomikus használatot is lehetővé tesz.
A ZB5AG6K kulcsos választókapcsoló fej két pozícióval rendelkezik, amelyek között 90°-os elfordítás lehetséges. A működtetés jobbról balra történik rugós visszatéréssel, ami azt jelenti, hogy a kulcsot elfordítva a kapcsoló aktiválódik, de elengedéskor automatikusan visszaáll alaphelyzetbe. Ez a funkció kiváló biztonsági intézkedésként szolgál olyan alkalmazásokban, ahol az ellenőrzött, felügyelt működtetés elengedhetetlen. A speciális kulcs csak a bal oldali pozícióban húzható ki, ami további biztonsági szintet jelent, mivel így a működtetés csak a kulcs birtokában lehetséges.
A kapcsoló fekete kulcsos kivitelben készült, 4 multichippel, ami több különböző kapcsolási lehetőséget biztosít. A műszaki adatok között szerepel, hogy a kapcsoló rendkívüli, 1.000.000 ciklus mechanikai élettartammal rendelkezik, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. Különböző elektromos összetételeket támogat: C3, C4, C5, C6, C7, C8, C11, SF1, SR1 és C15 kódoknak megfelelően, így rendkívül sokoldalúan alkalmazható különböző áramköri konfigurációkban.
A ZB5AG6K kiemelkedő környezeti védettséggel rendelkezik: IP66, IP67, IP69 és IP69K fokozatoknak felel meg az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással is rendelkezik. Ez azt jelenti, hogy teljesen por- és vízsugár ellen védett, sőt, még nagynyomású mosás esetén is (7000000 Pa nyomásig 55°C-on, 0,1 m távolságból). Az IK06 besorolás az IEC 50102 szabvány szerint megfelelő mechanikai ütésállóságot biztosít. A kapcsoló széles hőmérsékleti tartományban, -40°C és +70°C között működőképes, és ugyanebben a tartományban tárolható is, ami extrém környezeti feltételek között is megbízható működést biztosít.
Schneider Electric Harmony XB5 - ZB5AG6K - műanyag választókapcsoló fej, Ø22, 4 multichip kulcsos, bal poz. kivehető, jobbról visszatérő, 2 állású műszaki adatok
Fő tulajdonságok
Termékcsalád: Harmony XB5
Termék vagy komponens típus: Kulcsos választókapcsoló fej
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Értékesítés oszthatatlan egységben: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Jobbról balra rugós visszatérésű
Működtető profilja: Fekete kulcsos kapcsoló
Működtető pozíció információ: 2 állás 90°
Kulcszár típusa: Speciális kulcs
Kulcs kivételi pozíciója: Baloldali
Kiegészítő adatok
CAD általános szélesség: 29 mm
CAD általános magasság: 29 mm
CAD általános mélység: 72 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód: C4 <6 érintkezőhöz, egyszeres és dupla blokkokat használva elülső szereléshez
C5 <5 érintkezőhöz, egyszeres blokkokat használva elülső szereléshez
C6 <5 érintkezőhöz, egyszeres és dupla blokkokat használva elülső szereléshez
C7 <4 érintkezőhöz, egyszeres blokkokat használva elülső szereléshez
C8 <4 érintkezőhöz, egyszeres és dupla blokkokat használva elülső szereléshez
C11 <3 érintkezőhöz, egyszeres blokkokat használva elülső szereléshez
C3 <6 érintkezőhöz, egyszeres blokkokat használva elülső szereléshez
SF1 <3 érintkezőhöz, egyszeres blokkokat használva elülső szereléshez
SR1 <3 érintkezőhöz, egyszeres blokkokat használva hátsó szereléshez
C15 <1 érintkezőhöz, egyszeres blokkokat használva elülső szereléshez
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szabvány szerint
IP védettségi fokozat: IP66 az IEC 60529 szabvány szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szabvány szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1
IEC 60947-1
IEC 60947-5-1
IEC 60947-5-4
CSA C22.2 No 14
UL 508
JIS C8201-1
Terméktanúsítványok: DNV
CSA
BV
LROS (Lloyds hajózási regiszter)
UL listázott
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szabvány szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szabvány szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szabvány szerint
