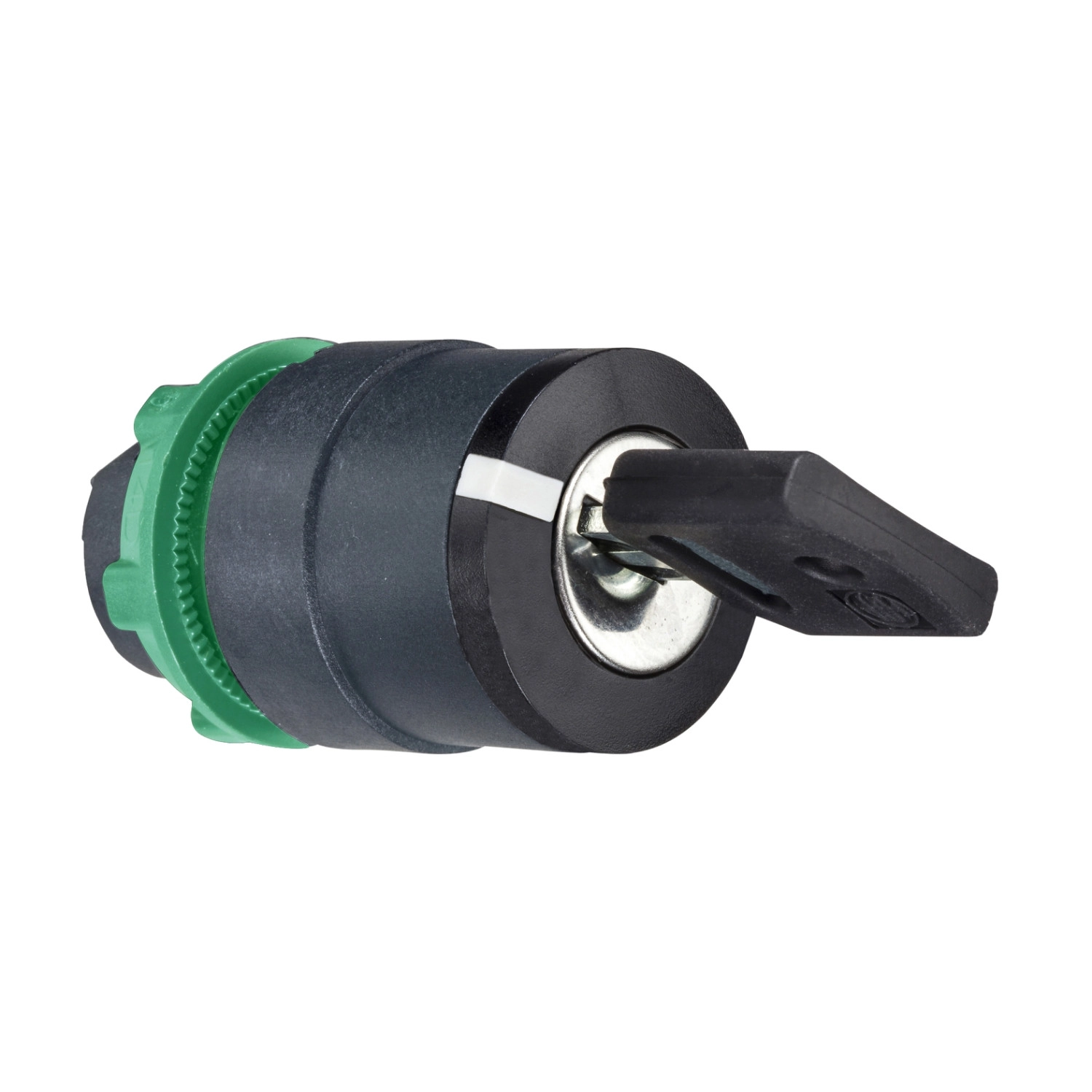

A Schneider Electric Harmony XB5 termékvonalának ZB5AG6D típusú kulcsos választókapcsoló feje kiváló minőségű ipari vezérlőegység, amely kifejezetten megbízható és biztonságos működést biztosít különböző alkalmazási területeken. Ez a 22 mm átmérőjű, Dom 8D1 típusú kulcsrendszerrel ellátott kapcsolófej ideális választás olyan ipari környezetben, ahol az illetéktelen hozzáférés elleni védelem kulcsfontosságú.
A ZB5AG6D műanyag választókapcsoló fej sötétszürke műanyag kerettel rendelkezik, és standard kialakítású kerek fejjel készül. A kapcsoló két pozícióval (90°-os elfordítási szöggel) rendelkezik, és jobbról balra irányú rugós visszatérítéssel működik. A kulcs csak a bal oldali pozícióban húzható ki, ami további biztonsági szintet jelent. Ez a funkció különösen hasznos olyan alkalmazásoknál, ahol a berendezés csak adott állapotban történő kulcskivételt enged meg, így megakadályozva a nem kívánt kapcsolási állapotban való eltávolítást.
A termék 1.000.000 kapcsolási ciklusra tervezett mechanikai élettartama kiemelkedő tartósságot biztosít még intenzív használat mellett is. A ZB5AG6D magas fokú védettséggel rendelkezik, IP66, IP67, IP69 és IP69K védettségi szintje megfelelő védelmet nyújt por és víz ellen, valamint ellenáll a nagynyomású (7000000 Pa) és magas hőmérsékletű (55 °C) vízsugárnak is. NEMA besorolása szerint NEMA 13 és NEMA 4X védettséget biztosít. Az IK06 fokozatú ütésállóság további fizikai védelmet jelent.
A választókapcsoló fej -40°C és +70°C közötti üzemi és tárolási hőmérséklet-tartományban használható, ami rendkívül széles alkalmazási lehetőséget biztosít különböző környezeti feltételek mellett. A termék megfelel számos nemzetközi szabványnak, köztük az IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, CSA C22.2 No 14, UL 508 és a JIS C8201-1/5-1 előírásoknak. A termék számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a DNV, CSA, BV, LROS és UL minősítéseket.
A ZB5AG6D választókapcsoló fej különböző elektromos összeállítási kódokkal használható (C3, C4, C5, C6, C7, C8, C11, SF1, SR1, C15), így rugalmas beépítési lehetőséget biztosít többféle kapcsolóblokk-konfigurációval. A termék kompatibilis az XALD 1...5 kivágásos és XALK 2...5 kivágásos állomásokkal, ami tovább növeli alkalmazási lehetőségeit. Telepítése egyszerű: 22 mm átmérőjű furatba szerelhető, és részletes szerelési útmutató áll rendelkezésre a pontos beépítéshez, beleértve a nyomtatott áramköri lapra történő rögzítést is.
Schneider Electric Harmony XB5 - ZB5AG6D - műanyag választókapcsoló fej műszaki adatok
Főbb műszaki adatok
Termékcsalád: Harmony XB5
Termék típus: Kulcsos választókapcsoló fej
Rövid terméknév: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejegység típusa: Standard
Minimum rendelési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról balra rugósan visszatérő
Működtető profilja: Fekete kulcsos kapcsoló
Működtető pozíció információ: 2 pozíció 90°
Zártípus: Dom 8D1
Kulcs kivételi pozíció: Bal
Mechanikai adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Mechanikai élettartam: 1.000.000 ciklus
Elektromos összetétel
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kód: C4 max. 6 érintkező egyszeres és dupla blokkok használatával elölről szerelve
C5 max. 5 érintkező egyszeres blokkok használatával elölről szerelve
C6 max. 5 érintkező egyszeres és dupla blokkok használatával elölről szerelve
C7 max. 4 érintkező egyszeres blokkok használatával elölről szerelve
C8 max. 4 érintkező egyszeres és dupla blokkok használatával elölről szerelve
C11 max. 3 érintkező egyszeres blokkok használatával elölről szerelve
C3 max. 6 érintkező egyszeres blokkok használatával elölről szerelve
SF1 max. 3 érintkező egyszeres blokkok használatával elölről szerelve
SR1 max. 3 érintkező egyszeres blokkok használatával hátulról szerelve
C15 max. 1 érintkező egyszeres blokkok használatával elölről szerelve
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, CSA C22.2 No 14, UL 508, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
