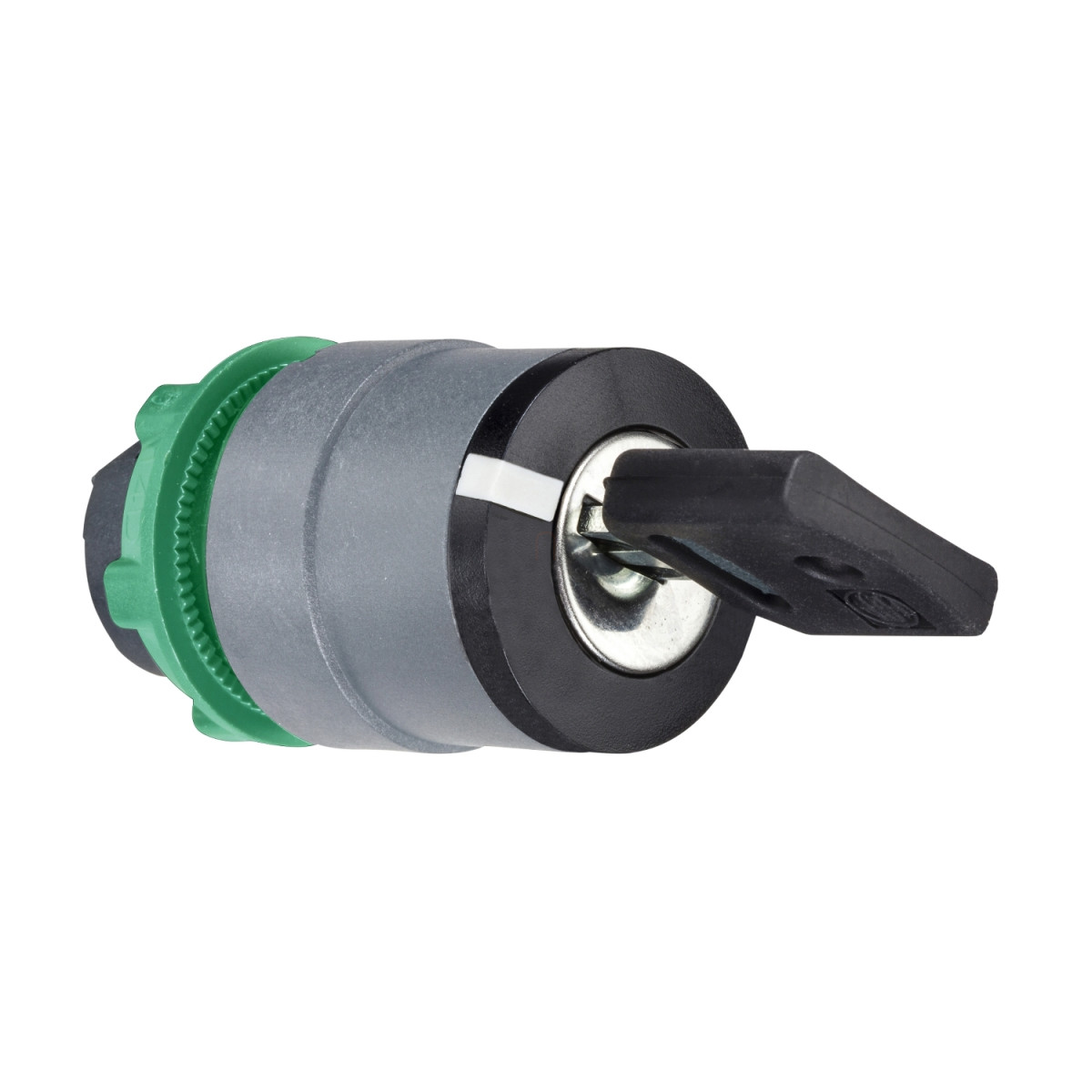

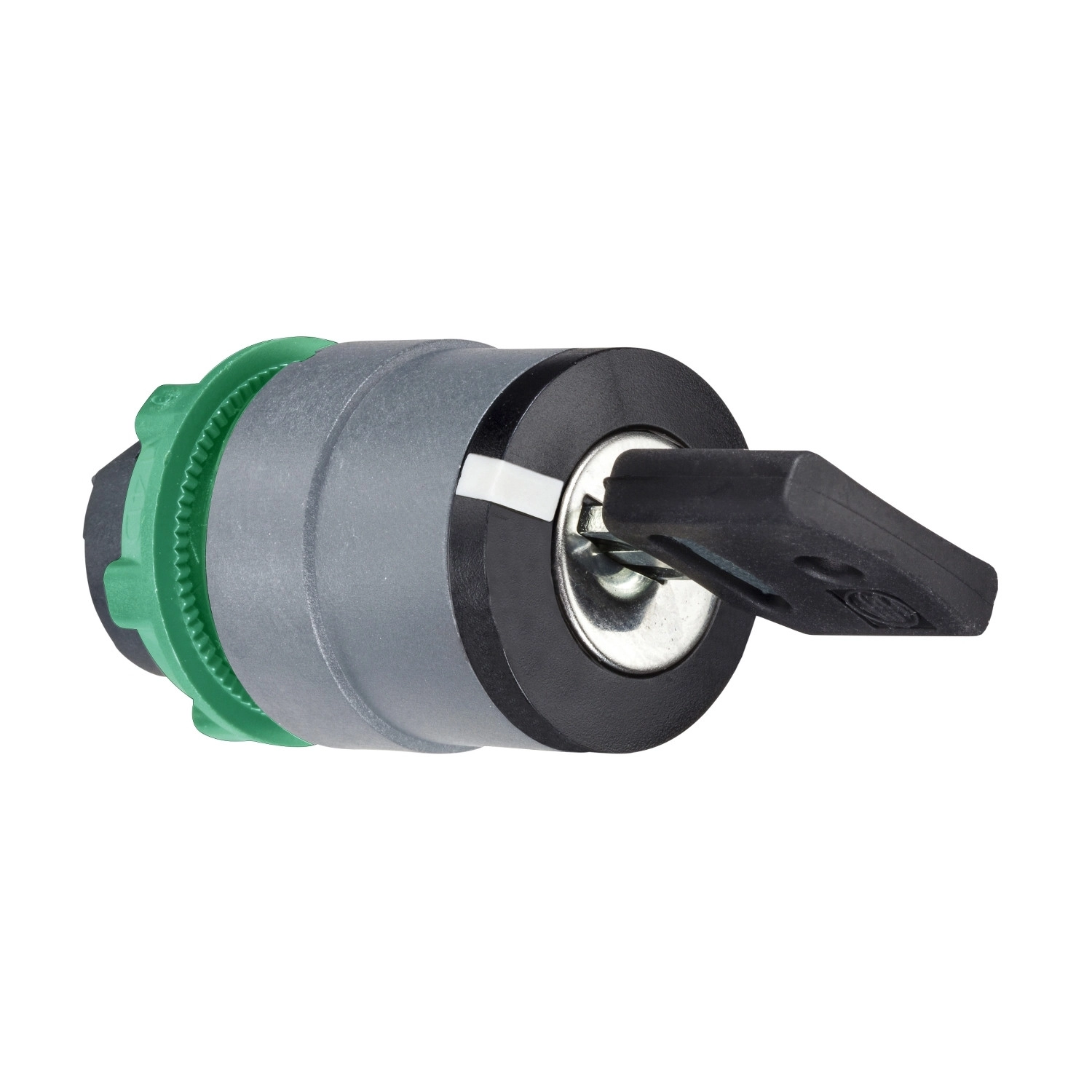

A Schneider Electric Harmony XB5 sorozathoz tartozó ZB5AG6C0 egy kiváló minőségű kulcsos kapcsoló fej, amely ipari környezetben és vezérlőpanelekben való használatra tervezett. Ez a 22 mm átmérőjű, műanyag kivitelű kapcsoló fej különleges biztonságot nyújt olyan alkalmazásokban, ahol a jogosulatlan hozzáférés megakadályozása kritikus fontosságú.
A ZB5AG6C0 kulcsos választókapcsoló fekete színű, és szürke színű műanyag peremmel rendelkezik, ami elegáns megjelenést biztosít, miközben tökéletesen illeszkedik az ipari környezetbe. A termék egyik legfontosabb jellemzője a 455-ös kulcs, amely csak a bal pozícióban vehető ki, így további biztonsági szintet ad a rendszernek. A kapcsoló két pozícióval rendelkezik, amelyek között 90 fokos elfordulási szög van, és jobbról balra történő rugós visszatérítő mechanizmussal van ellátva, ami azt jelenti, hogy a kulcs elengedésekor automatikusan visszatér alaphelyzetbe.
A Harmony XB5 sorozat részeként ez a termék kiemelkedő tartósságot kínál, amit az 1 millió kapcsolási ciklusra tervezett mechanikai élettartam is bizonyít. A ZB5AG6C0 kiemelkedő védelmi képességekkel rendelkezik: IP66 és IP67 védettségi szinttel büszkélkedhet az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással is. Ez azt jelenti, hogy teljesen por- és vízzáró, akár ideiglenes vízbe merítésnek is ellenáll, valamint védett a nagy nyomású mosás ellen is (7000000 Pa 55 °C-on, 0,1 m távolságból). A kapcsoló IK06 besorolású ütésállósággal is rendelkezik az IEC 50102 szerint.
A termék szélsőséges körülmények között is megbízhatóan működik, hiszen -40°C és +70°C közötti üzemi és tárolási hőmérséklet-tartományban használható. Kivételes ellenállóképességét a vibráció és ütésállósági teszteken is bizonyította: 5 gn rezgésállósággal rendelkezik 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szerint, valamint 30 gn (18 ms) és 50 gn (11 ms) ütésállósággal a félszinusz hullám gyorsulásra az IEC 60068-2-27 szabvány alapján.
Schneider Electric Harmony XB5 - ZB5AG6C0 - műanyag választókapcsoló fej, Ø22, 455 kulcsos, bal poz. kivehető, jobbról visszatérő, 2 állású, szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típus: Fej kulcsos választókapcsolóhoz
Eszköz rövid neve: ZB5
Perem anyaga: Műanyag, szürke színben
Szerelési átmérő: 22 mm
Fej típus: Standard
Minimális rendelési mennyiség: 1
Jelzőegység fej alakja: Kör
Működési jellemzők
Működtető típusa: Jobbról balra rugós visszatérítés
Működtető profilja: Fekete kulcsos kapcsoló
Működtető pozíciók: 2 pozíció 90°
Kulcszár típus: 455-ös kulcs
Kulcs kivételi pozíció: Bal
Méretadatok
CAD szerinti teljes szélesség: 29 mm
CAD szerinti teljes magasság: 29 mm
CAD szerinti teljes mélység: 72 mm
Teljesítmény jellemzők
Mechanikai élettartam: 1.000.000 kapcsolási ciklus
Állomásnév: XALD 1...5 kivágással, XALK 2...5 kivágással
Villamos összetétel
Elektromos összetétel kód: C4 legfeljebb 6 érintkezőhöz egyszeres és dupla blokkok használatával elülső szereléshez
C5 legfeljebb 5 érintkezőhöz egyszeres blokkok használatával elülső szereléshez
C6 legfeljebb 5 érintkezőhöz egyszeres és dupla blokkok használatával elülső szereléshez
C7 legfeljebb 4 érintkezőhöz egyszeres blokkok használatával elülső szereléshez
C8 legfeljebb 4 érintkezőhöz egyszeres és dupla blokkok használatával elülső szereléshez
C11 legfeljebb 3 érintkezőhöz egyszeres blokkok használatával elülső szereléshez
C3 legfeljebb 6 érintkezőhöz egyszeres blokkok használatával elülső szereléshez
SF1 legfeljebb 3 érintkezőhöz egyszeres blokkok használatával elülső szereléshez
SR1 legfeljebb 3 érintkezőhöz egyszeres blokkok használatával hátsó szereléshez
C15 legfeljebb 1 érintkezőhöz egyszeres blokkok használatával elülső szereléshez
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi szint: IP66 az IEC 60529 szerint, IP67
NEMA védettségi szint: NEMA 13, NEMA 4X
Nagy nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds hajózási nyilvántartás), UL listázott
Védelmi jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
