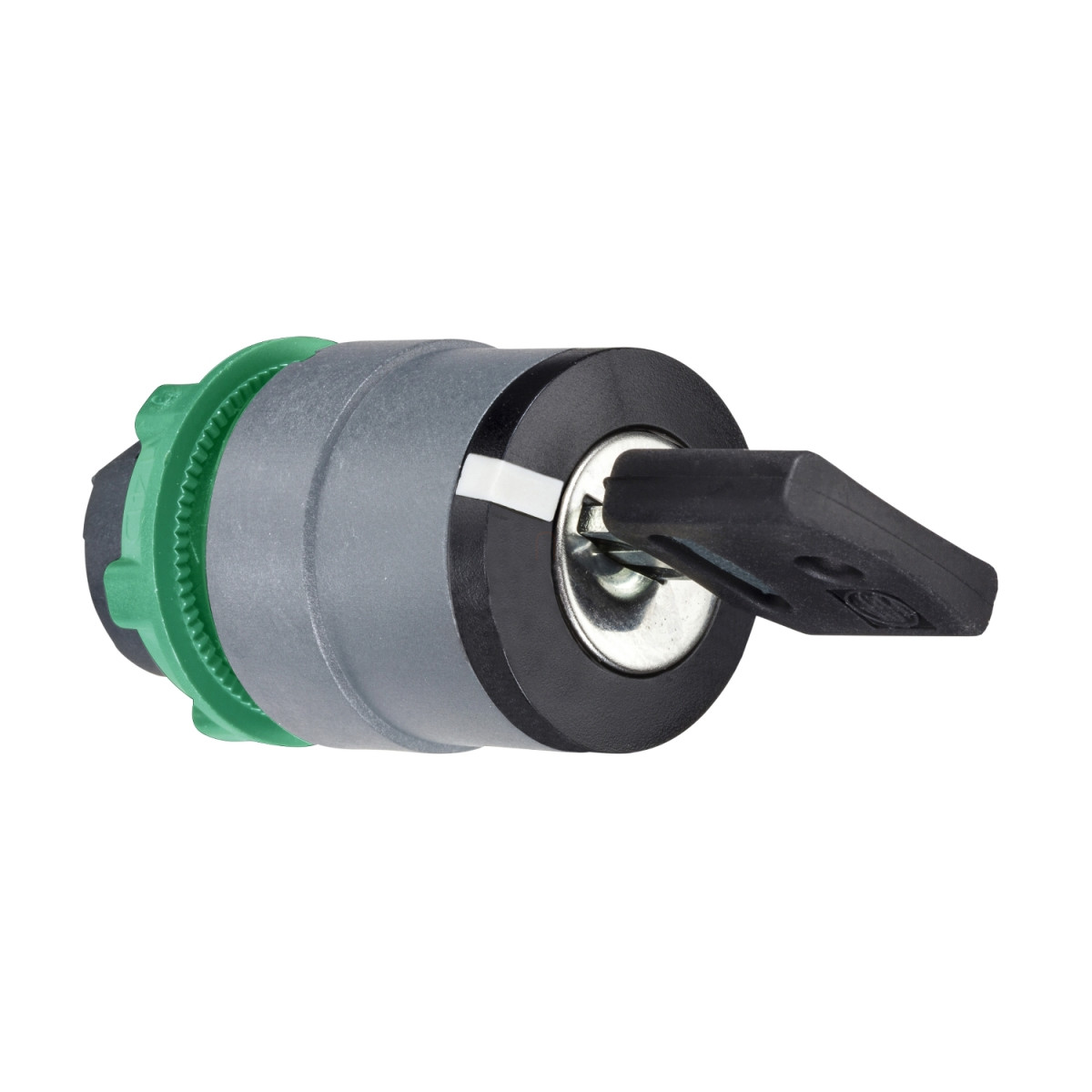

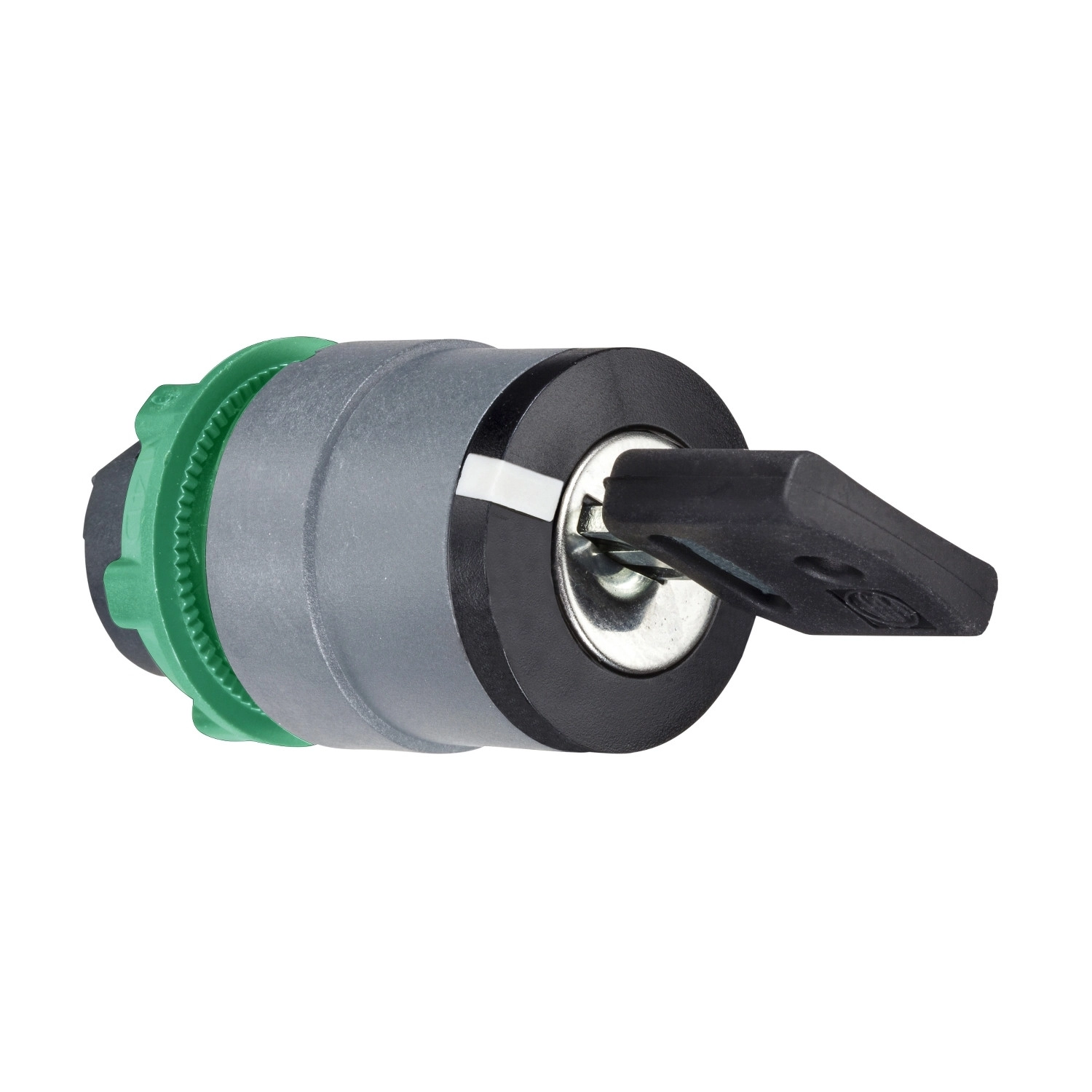

A Schneider Electric Harmony XB5 termékcsalád ZB5AG612C0 típusú kulcsos kapcsolófeje a professzionális ipari vezérlőrendszerek egyik megbízható alapeleme. Ez a 22 mm átmérőjű, műanyag kivitelű, fekete színű kapcsolófej szürke előlapkerettel rendelkezik, amely tökéletesen illeszkedik a modern vezérlőpultok és kapcsolószekrények megjelenéséhez.
A ZB5AG612C0 kulcsos kapcsoló 2 pozícióval rendelkezik, amelyek között 90°-os elfordulás biztosítja az átváltást. A kapcsolófej rugós visszatérítéssel van ellátva, amely jobbról balra történő elfordításkor működésbe lép, automatikusan visszaállítva a kapcsolót alaphelyzetbe. Ez a funkció ideális olyan alkalmazásokban, ahol a kapcsoló egyik pozícióját csak ideiglenes jelleggel kell fenntartani. A speciális 421E kulcs csak a bal oldali pozícióban vehető ki, ami kiváló védelmet biztosít illetéktelen kapcsolások ellen. A kulcsos működtetés révén a kapcsolófej kiválóan alkalmas olyan vezérlési pontok kialakítására, ahol bizonyos funkciókat csak arra jogosult személyek érhetnek el vagy aktiválhatnak.
A ZB5AG612C0 kapcsolófej műszaki specifikációi lenyűgözőek: magas mechanikai élettartama 1.000.000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál. A termék többféle elektromos konfigurációs kóddal használható (C3, C4, C5, C6, C7, C8, C11, SF1, SR1, C15), ami rugalmas lehetőségeket kínál a különböző vezérlési igényekhez. A kapcsoló IP66 és IP67 védettségi fokozattal rendelkezik, ami kiváló védelmet nyújt por és víz ellen, lehetővé téve használatát zord ipari környezetben is. Emellett NEMA 13 és NEMA 4X besorolású, valamint ellenáll a nagy nyomású mosásnak is (7000000 Pa, 55 °C-on, 0,1 m távolságból). Az IK06 ütésállósági fokozat további védelmet biztosít a mechanikai behatásokkal szemben.
A ZB5AG612C0 kapcsolófej széles hőmérséklet-tartományban (-40...+70 °C) használható, mind tárolás, mind üzemeltetés során, így extrém környezeti feltételek mellett is megbízhatóan működik. A termék számos nemzetközi szabványnak megfelel, többek között az IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, UL 508, és további előírásoknak. Rendelkezik DNV, CSA, BV, LROS és UL tanúsítványokkal, ami bizonyítja magas minőségét és megbízhatóságát. A kapcsolófej kiváló rezgésállósággal (5 gn, 2-500 Hz tartományban) és ütésállósággal (30/50 gn) rendelkezik az IEC 60068-2-27 szabvány szerint, ami lehetővé teszi használatát olyan környezetben is, ahol jelentős mechanikai igénybevételnek lehet kitéve. A ZB5AG612C0 kapcsolófej a Schneider Electric Harmony XB5 termékcsalád alapeleme, amely kompatibilis többféle kapcsolóállomással, beleértve az XALD 1-5 kivágásos és XALK 2-5 kivágásos típusokat.
Schneider Electric Harmony XB5 - ZB5AG612C0 - műanyag választókapcsoló fej, Ø22, 421E kulcsos, bal poz. kivehető, jobbról visszatérő, 2 állású, szürke perem műszaki adatok
Termék főbb jellemzői
Termékcsalád: Harmony XB5
Termék típusa: Kulcsos választókapcsoló fej
Eszköz rövid neve: ZB5
Előlap anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról balra rugós visszatérésű
Működtető profilja: Fekete kulcsos kapcsoló
Működtető pozíció információ: 2 állás, 90°
Zár típusa: 421E kulcs
Kulcs kivételi pozíció: Bal
Műszaki adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Mechanikai élettartam: 1.000.000 ciklus
Elektromos összetétel kód: C4 (<6 érintkező, egyes és dupla blokkok használatával első szereléshez), C5 (<5 érintkező, egyes blokkok használatával első szereléshez), C6 (<5 érintkező, egyes és dupla blokkok használatával első szereléshez), C7 (<4 érintkező, egyes blokkok használatával első szereléshez), C8 (<4 érintkező, egyes és dupla blokkok használatával első szereléshez), C11 (<3 érintkező, egyes blokkok használatával első szereléshez), C3 (<6 érintkező, egyes blokkok használatával első szereléshez), SF1 (<3 érintkező, egyes blokkok használatával első szereléshez), SR1 (<3 érintkező, egyes blokkok használatával hátsó szereléshez), C15 (<1 érintkező, egyes blokkok használatával első szereléshez)
Környezeti jellemzők
Védettség: IP66 és IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Ellenállás nagynyomású mosásnak: 7.000.000 Pa 55 °C-on, 0,1 m távolságból
IK ütésállósági fokozat: IK06 az IEC 50102 szerint
Tárolási hőmérséklet: -40...+70 °C
Üzemi hőmérséklet: -40...+70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, UL 508, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listázott
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
