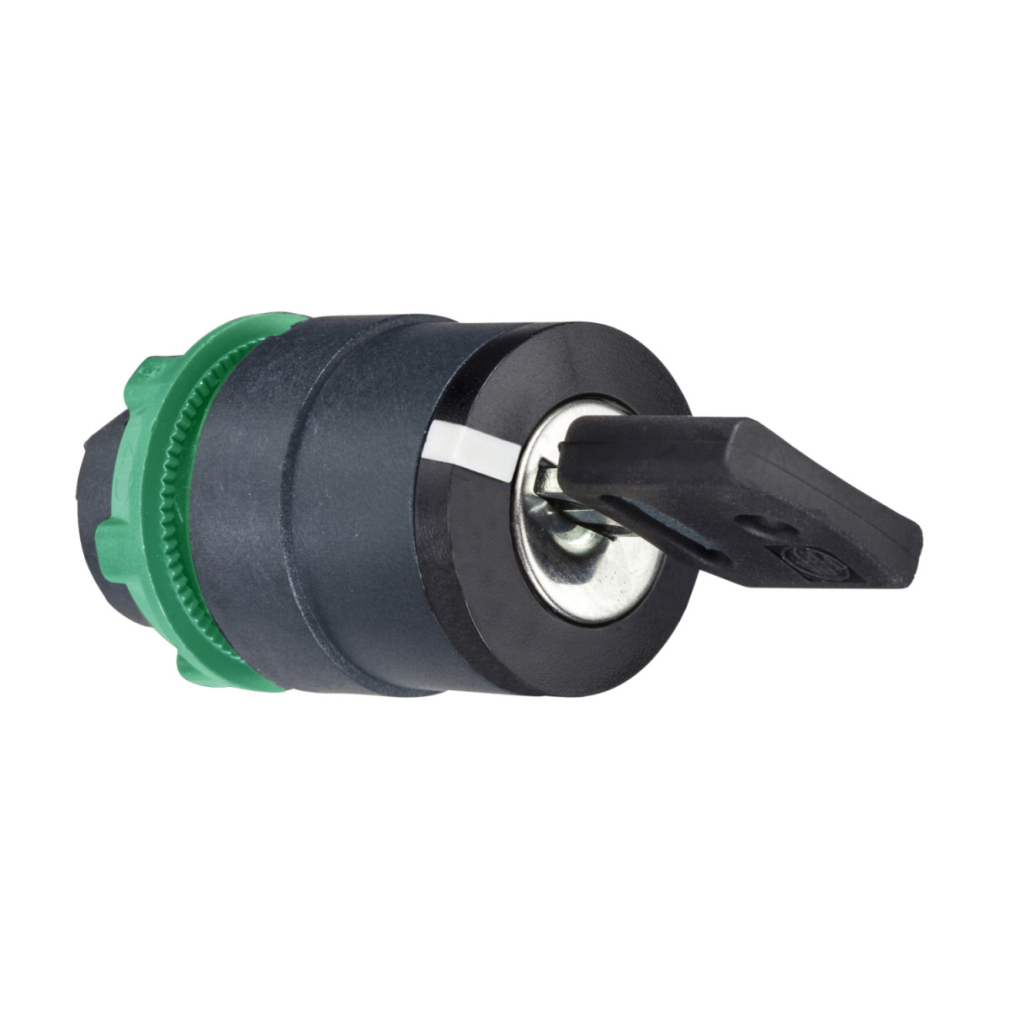

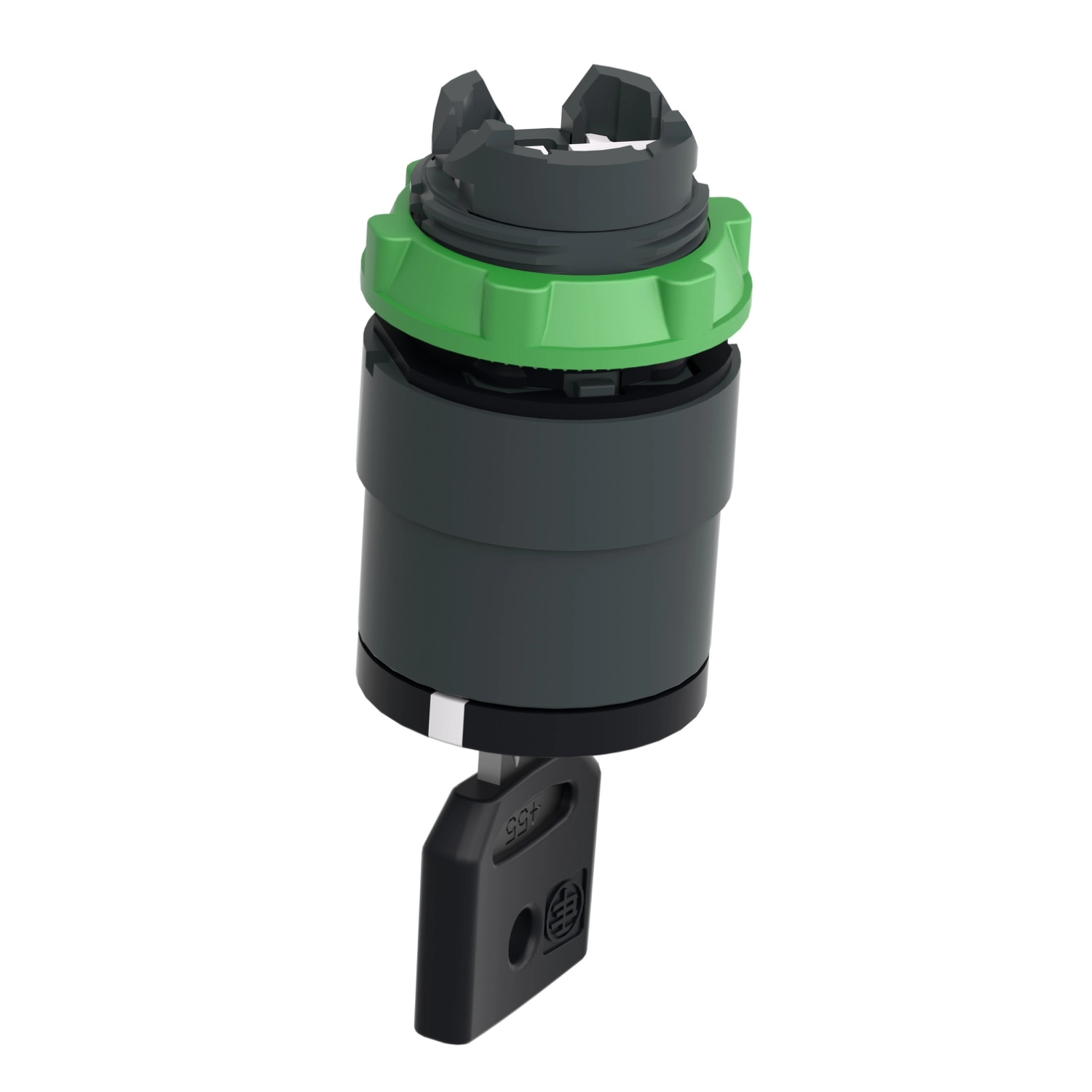

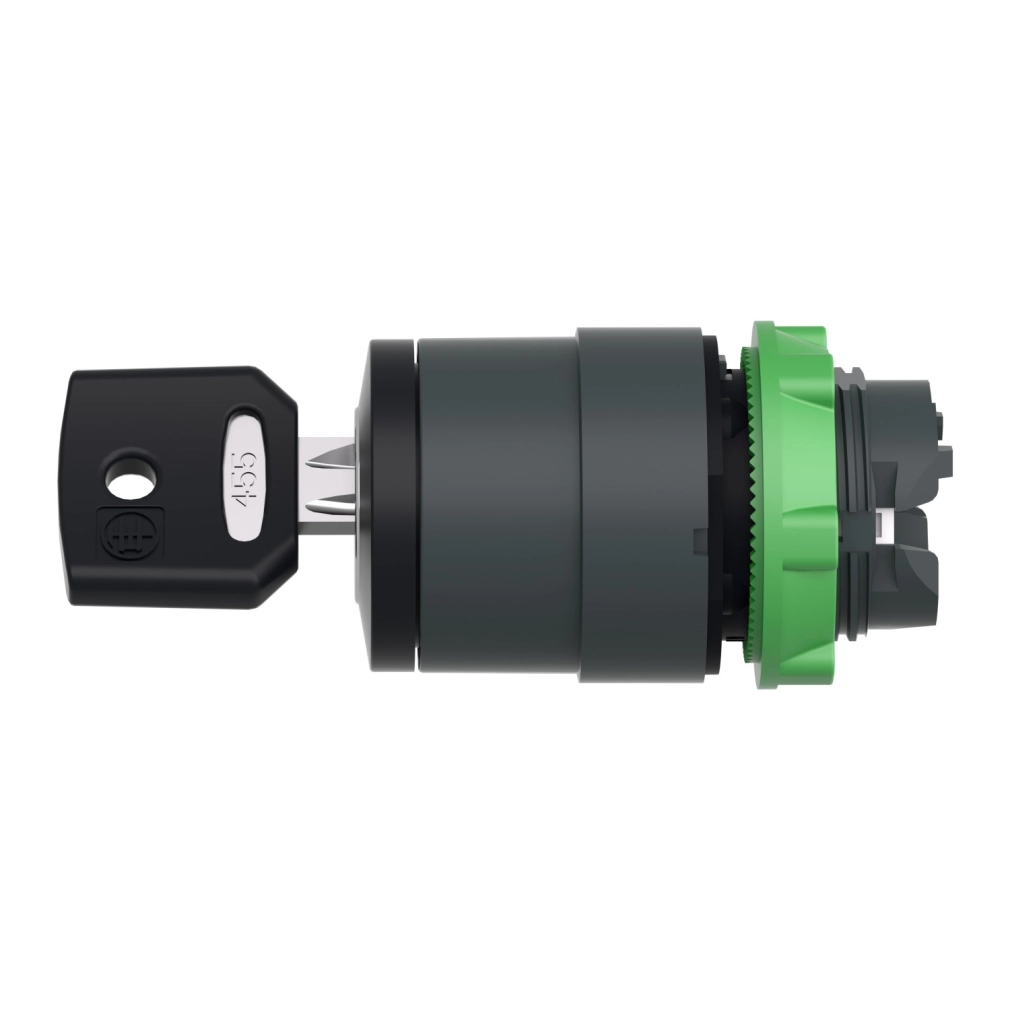

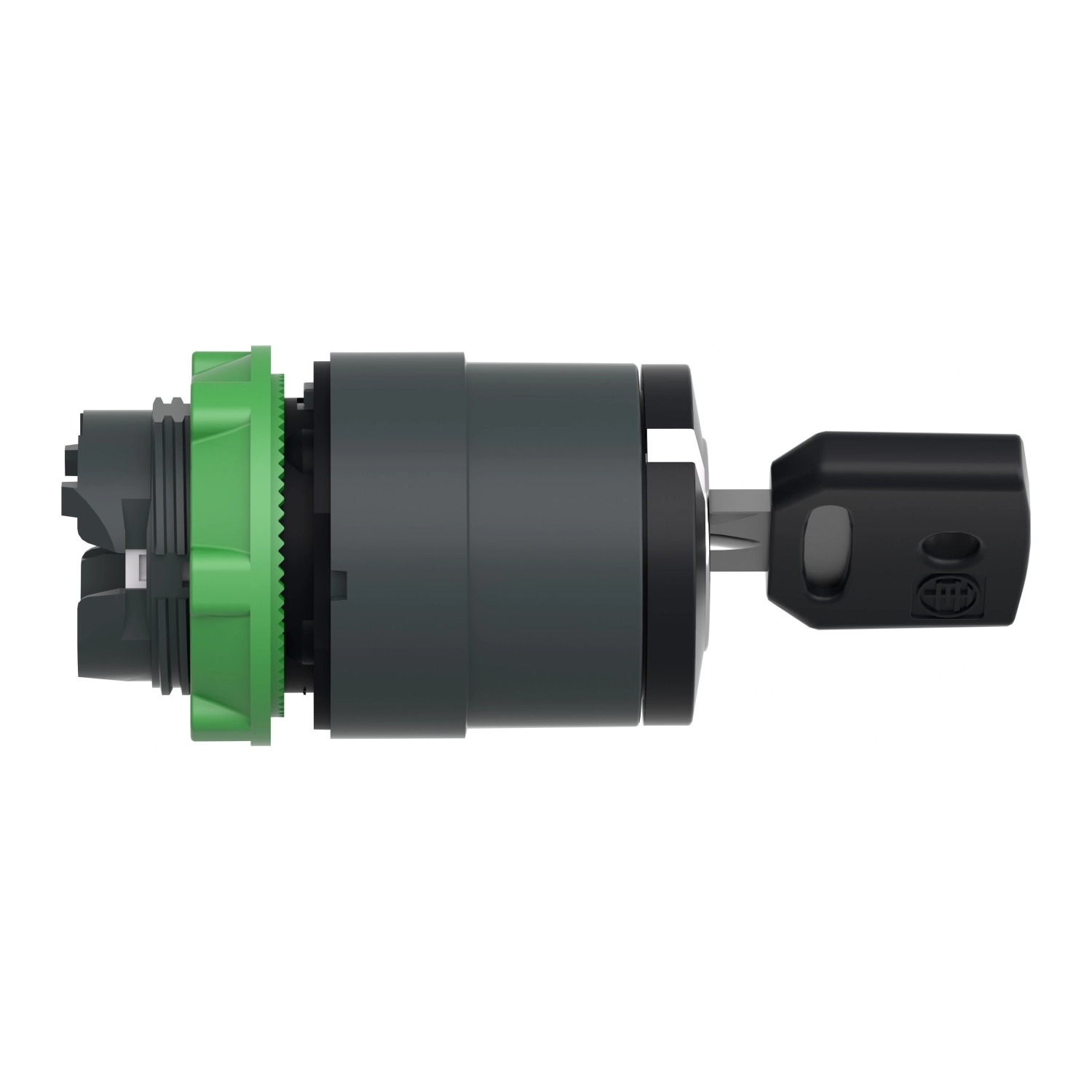

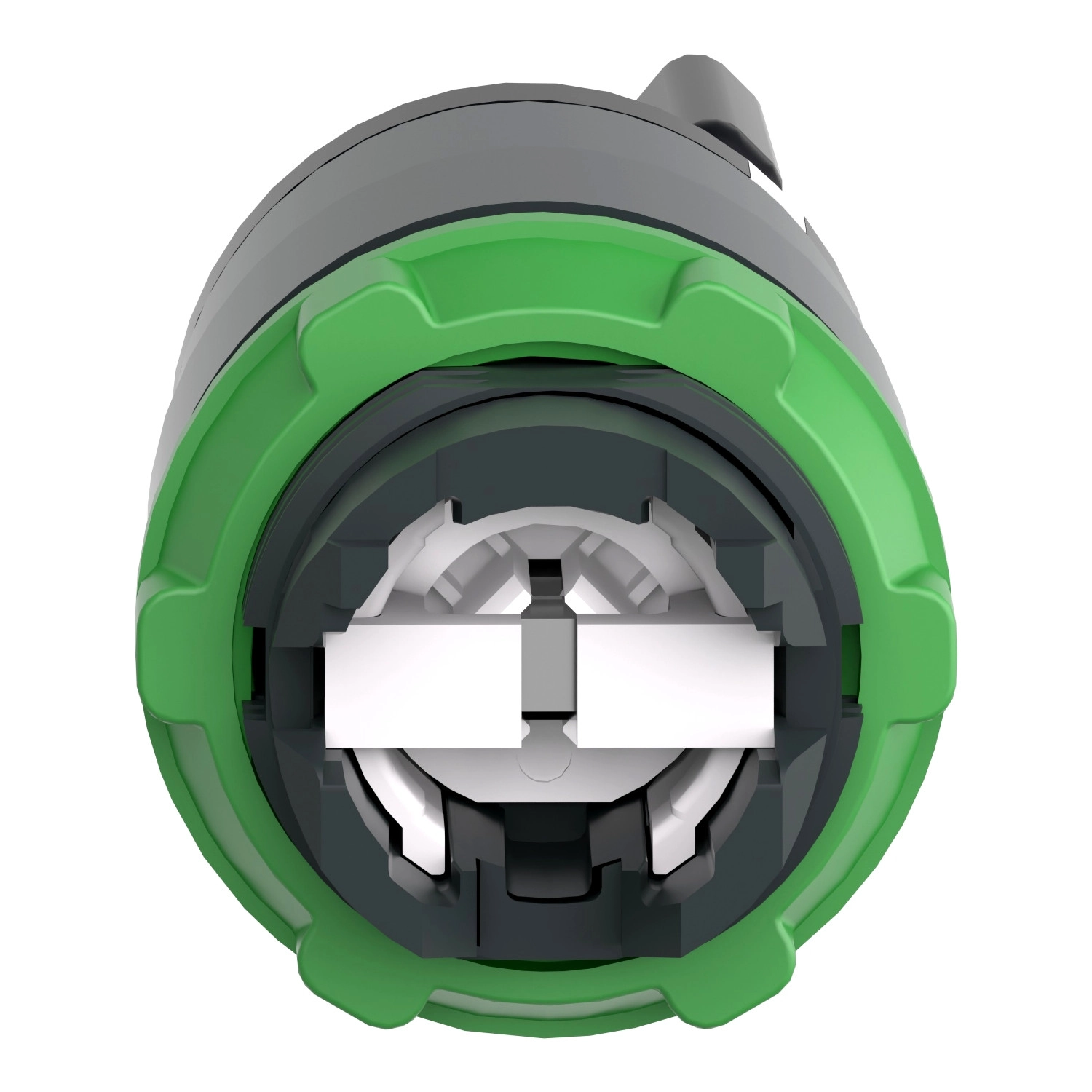

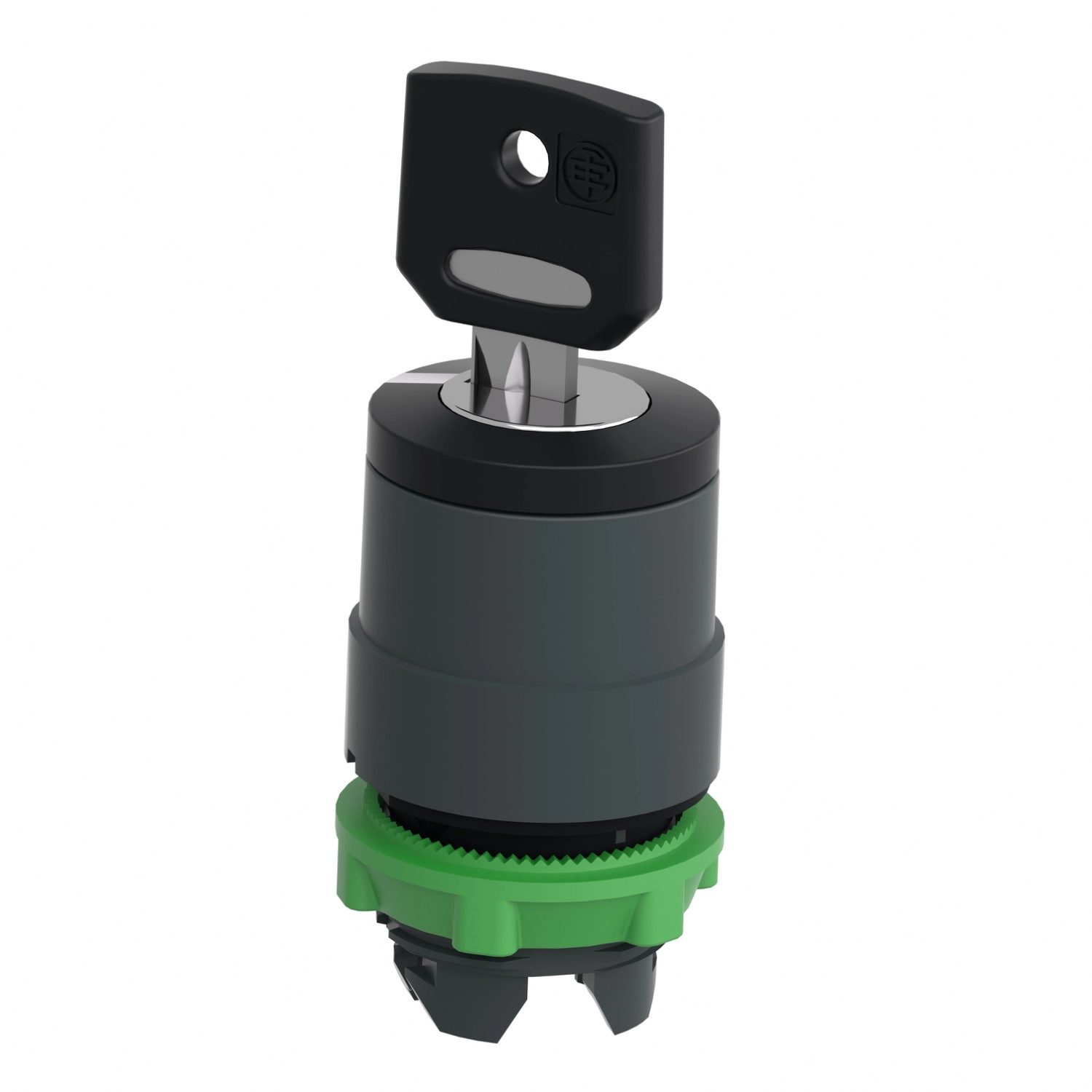

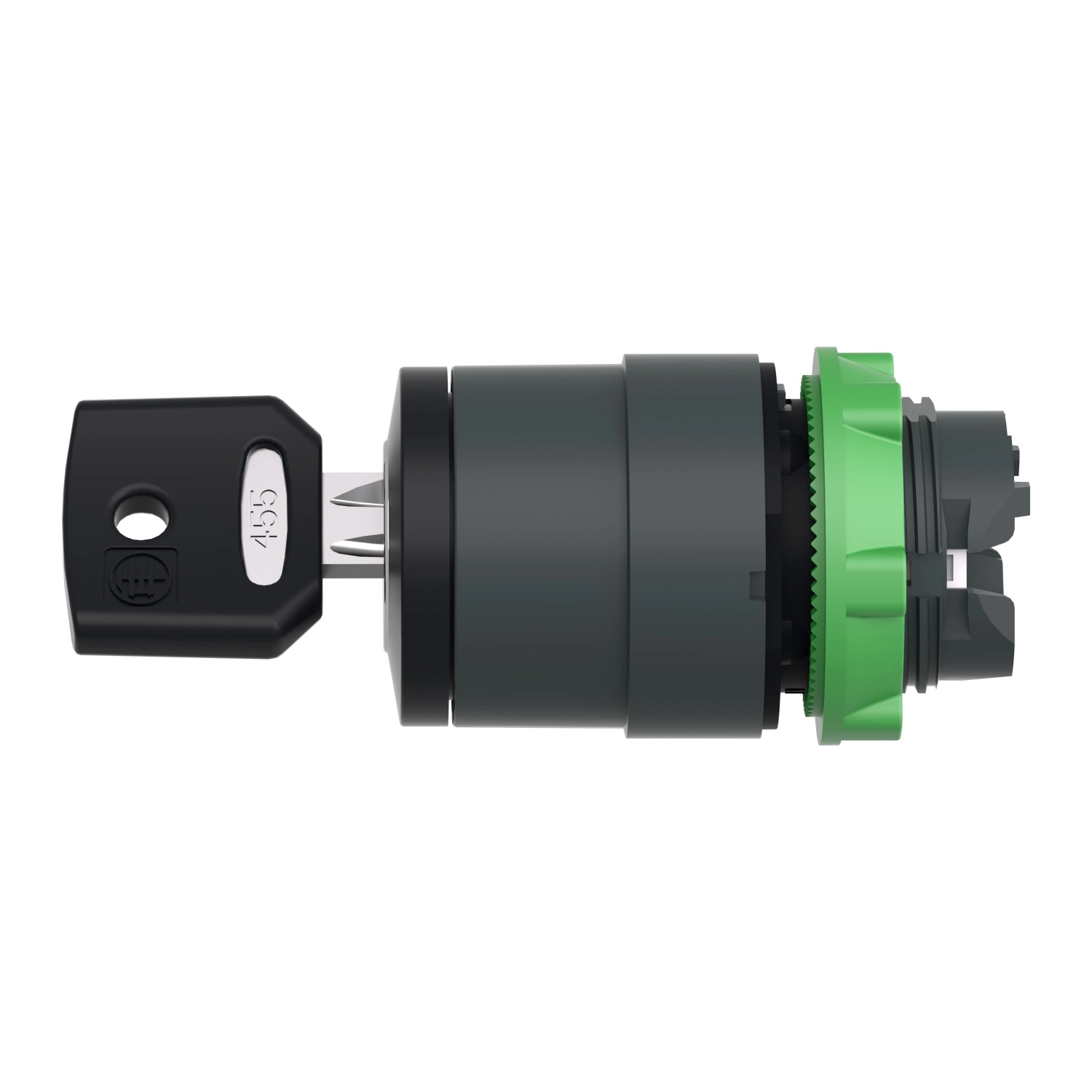

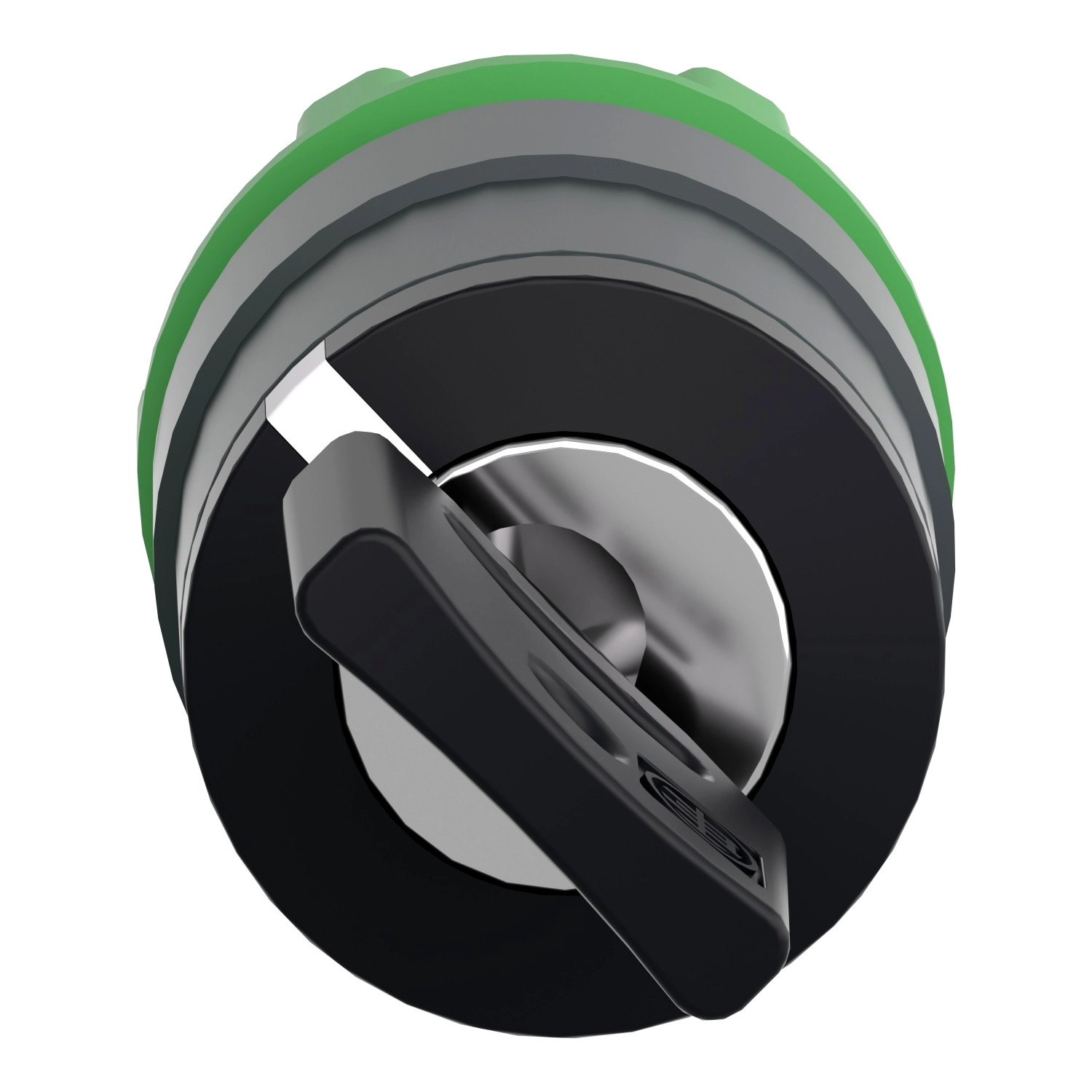

A Schneider Electric Harmony XB5 termékcsalád ZB5AG612 típusú választókapcsoló feje a modern ipari környezetek nélkülözhetetlen vezérlőeleme. Ez a 22 mm átmérőjű, fekete műanyag kivitelű kulcsos választókapcsoló fej megbízható megoldást kínál olyan alkalmazásokhoz, ahol fokozott biztonságra és illetéktelen használat elleni védelemre van szükség.
A ZB5AG612 modell kiemelkedő műszaki paraméterekkel rendelkezik. A kapcsoló két pozíciós kialakítású, 90°-os elfordítási tartománnyal, és jobbról balra történő rugós visszatérítéssel működik. A 421E típusú kulcs kizárólag a bal oldali pozícióban vehető ki, ami további biztonságot nyújt a rendszernek. A kapcsolófej kerek kialakítású, standard fejjel és sötétszürke műanyag kerettel, ami jól illeszkedik az ipari környezet esztétikájához, miközben kiváló tartósságot biztosít.
A ZB5AG612 kulcsos választókapcsoló fej kiemelkedő műszaki jellemzői közé tartozik az IP66/IP67/IP69/IP69K védettségi szint, ami kiváló védelmet biztosít por, víz és nagy nyomású mosás ellen. A termék akár 7000000 Pa nyomásnak is ellenáll 55°C-on, 0,1 m távolságból. A NEMA besorolás szerint NEMA 13 és NEMA 4X minősítéssel rendelkezik, az ütésállóság tekintetében pedig IK06 besorolású az IEC 50102 szabvány szerint. A működési és tárolási hőmérséklet-tartomány -40°C és +70°C között van, ami széleskörű alkalmazhatóságot tesz lehetővé különböző környezeti feltételek mellett. Az eszköz mechanikai élettartama lenyűgöző, 1000000 kapcsolási ciklust garantál, így hosszú távú, megbízható működést biztosít.
A ZB5AG612 választókapcsoló fej számos elektromos összetételben használható. A C3, C4, C5, C6, C7, C8, C11, SF1 és SR1 kódokkal jelölt kapcsolási konfigurációk különböző alkalmazásokhoz optimalizáltak, akár 6 érintkezőig. A termék a Harmony XB5 sorozat részeként tökéletesen illeszkedik a Schneider Electric többi vezérlőeleméhez, és kompatibilis az XALD és XALK kapcsolószekrényekkel. A széles körű tanúsítványok (DNV, CSA, BV, LROS, UL) garantálják a nemzetközi szabványoknak való megfelelést és a biztonságos működést. A választókapcsoló fej rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (18 ms) és 50 gn (11 ms) az IEC 60068-2-27 szabvány szerint, félszinusz hullámú gyorsulás esetén.
Schneider Electric Harmony XB5 - ZB5AG612 - műanyag választókapcsoló fej műszaki adatok
Termék főbb jellemzői
Terméktípus: Fej kulcsos választókapcsolóhoz
Termékcsalád: Harmony XB5
Rövid terméknév: ZB5
Anyag: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejtípus: Standard
Működési jellemzők
Működtető típusa: Jobbról balra rugós visszatérítés
Működtető profilja: Fekete kulcsos kapcsoló
Pozíció információ: 2 állás 90°
Kulcs típus: 421E kulcs
Kulcs kivételi pozíció: Bal
Mechanikai élettartam: 1000000 ciklus
Méretek és fizikai jellemzők
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 72 mm
Jelzőegység fejének alakja: Kerek
Védelmi tulajdonságok
IP védettségi szint: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettség: NEMA 13, NEMA 4X
IK védettségi szint: IK06 az IEC 50102 szerint
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Környezeti jellemzők
Tárolási hőmérséklet: -40...70°C
Üzemi hőmérséklet: -40...70°C
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Alkalmazott szabványok: IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, UL 508, JIS C8201-5-1, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL
Elektromos összeállítási lehetőségek
Elektromos összeállítási kód:
C4 max. 6 érintkezőhöz egyes és dupla blokkok használatával elölről szerelve
C5 max. 5 érintkezőhöz egyes blokkok használatával elölről szerelve
C6 max. 5 érintkezőhöz egyes és dupla blokkok használatával elölről szerelve
C7 max. 4 érintkezőhöz egyes blokkok használatával elölről szerelve
C8 max. 4 érintkezőhöz egyes és dupla blokkok használatával elölről szerelve
C11 max. 3 érintkezőhöz egyes blokkok használatával elölről szerelve
C3 max. 6 érintkezőhöz egyes blokkok használatával elölről szerelve
SF1 max. 3 érintkezőhöz egyes blokkok használatával elölről szerelve
SR1 max. 3 érintkezőhöz egyes blokkok használatával hátulról szerelve
C15 max. 1 érintkezőhöz egyes blokkok használatával elölről szerelve
