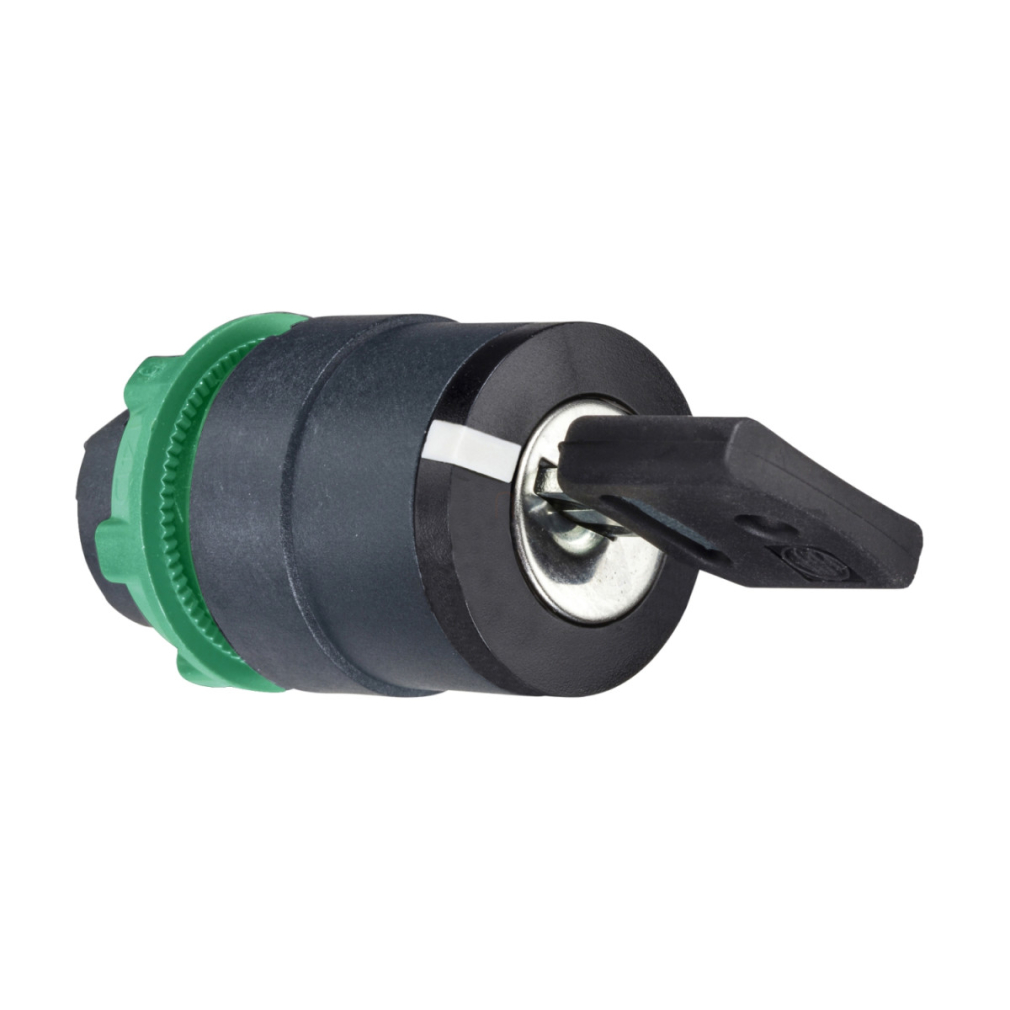

A Schneider Electric Harmony XB5 sorozatba tartozó ZB5AG610 választókapcsoló fej a magas minőségű ipari kapcsolóelemek kategóriájában kiemelkedő megoldást kínál. Ez a 22 mm-es átmérőjű, fekete kulcsos kapcsolófej a 458A típusú kulccsal működtethető, és ideális választás olyan alkalmazásokhoz, ahol fontos a jogosulatlan hozzáférés elleni védelem és a megbízható működés.
A ZB5AG610 kulcsos kapcsolófej két pozícióval rendelkezik, 90°-os elfordítási lehetőséggel. A kulcs csak a bal pozícióban vehető ki, a jobb pozícióból automatikusan visszatér alaphelyzetbe a rugós visszatérítő mechanizmusnak köszönhetően. Ez a funkció különösen hasznos biztonsági alkalmazásokban, ahol szükséges, hogy a kapcsoló csak ideiglenesen maradhasson a második pozícióban. A termék sötétszürke műanyag kerettel rendelkezik, amely jól illeszkedik ipari környezetbe, míg a kerek formájú kezelőegység ergonomikus használatot biztosít.
A ZB5AG610 műszaki paraméterei lenyűgözőek: IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik, ami kivételes védelmet biztosít por, víz és nagynyomású mosás ellen. A kapcsoló akár 7000000 Pa nyomású vízsugárnak is ellenáll 55°C-on, 0,1 m távolságból, így ideális olyan ipari környezetben, ahol rendszeres tisztítás szükséges. A termék IK06 ütésállósággal rendelkezik az IEC 50102 szabvány szerint. Működési és tárolási hőmérséklet-tartománya -40°C és +70°C között van, ami szélsőséges környezeti feltételek mellett is megbízható működést garantál. A ZB5AG610 mechanikai élettartama 1000000 kapcsolási ciklus, ami hosszú távú, megbízható üzemelést biztosít.
A termék számos nemzetközi szabványnak megfelel, többek között: UL 508, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1 és JIS C8201-1. Rendelkezik továbbá DNV, CSA, BV, LROS (Lloyds register of shipping) és UL tanúsítványokkal, ami igazolja a magas minőséget és a globális szabványoknak való megfelelést. A kapcsoló ellenáll az 5 gn rezgésnek (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, valamint a 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásnak az IEC 60068-2-27 szabványnak megfelelően, így a legmostohább ipari környezetben is megbízhatóan működik.
A ZB5AG610 kulcsos kapcsolófej különböző elektromos összeállításokkal használható, a C3, C4, C5, C6, C7, C8, C11, C15, SF1 és SR1 kódoknak megfelelően, ami rendkívül rugalmas alkalmazhatóságot biztosít. A kapcsoló kompatibilis az XALD 1...5 és XALK 2...5 kivágásos állomásokkal, így könnyen integrálható meglévő rendszerekbe. A különböző kódok eltérő kontaktus-konfigurációkat tesznek lehetővé, akár 6 érintkezőig, front vagy hátsó szerelési lehetőséggel, ezáltal a legkülönfélébb kapcsolási feladatokat is megoldhatod vele. A ZB5AG610 fejhez tartozó nyomtatott áramköri lapra szerelhető adapter részletes szerelési útmutatóval rendelkezik, ami egyszerűsíti a telepítést.
Schneider Electric Harmony XB5 - ZB5AG610 - műanyag választókapcsoló fej, Ø22, 458E kulcsos, bal poz. kivehető, jobbról visszatérő, 2 állású műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Kulcsos választókapcsoló fej
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról balra rugós visszatérésű
Működtető profil: Fekete kulcsos kapcsoló
Működtető pozíció információ: 2 pozíció 90°
Kulcszár típusa: 458A kulcs
Kulcskivételi pozíció: Bal
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Mechanikai élettartam: 1000000 ciklus
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: C3, C4, C5, C6, C7, C8, C11, C15, SF1, SR1 különböző kontaktus konfigurációkhoz
Eszköz prezentáció: Alapelem
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemelési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi szint: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi szint: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi szint: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Megfelel a következő szabványoknak: UL 508, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Ellenállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
