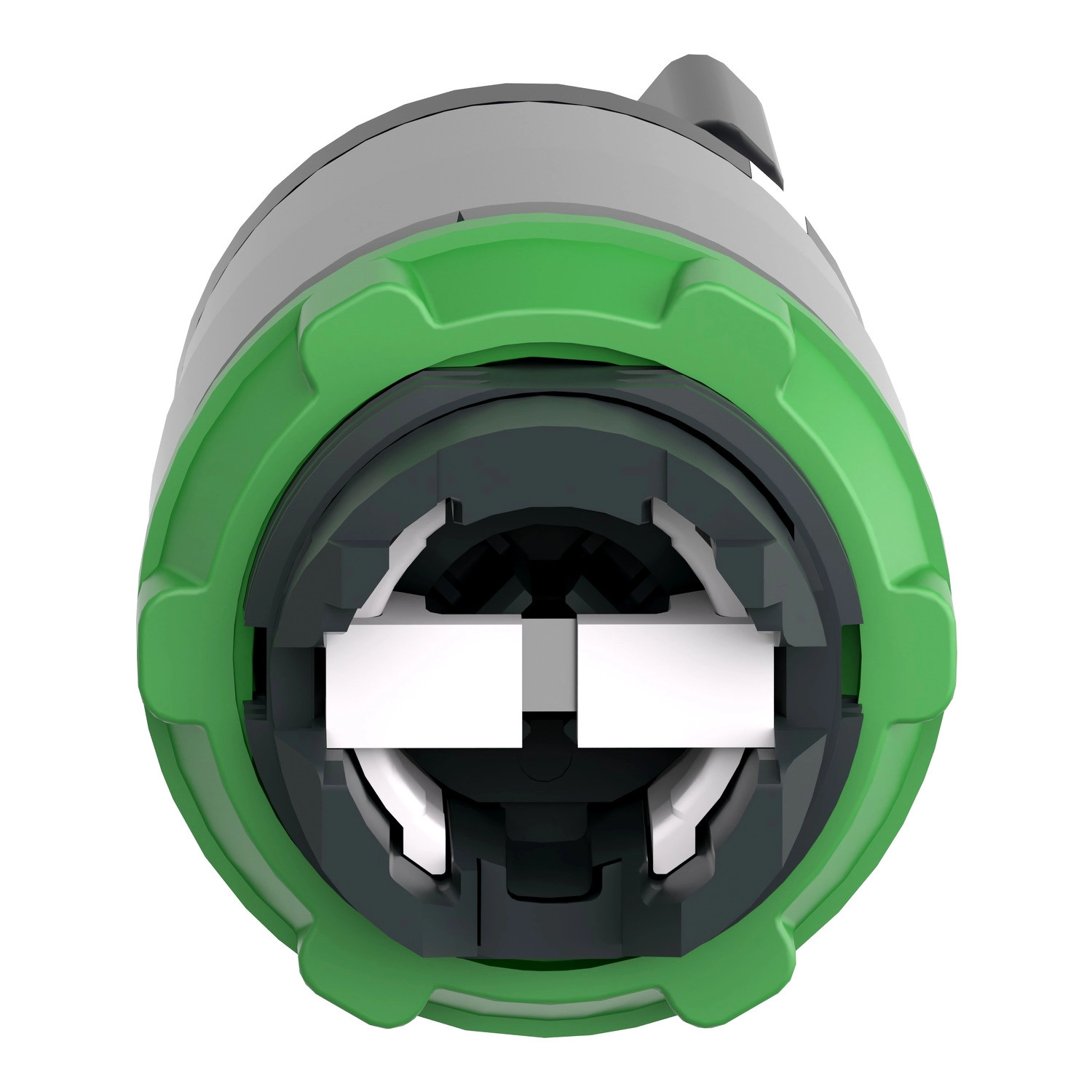

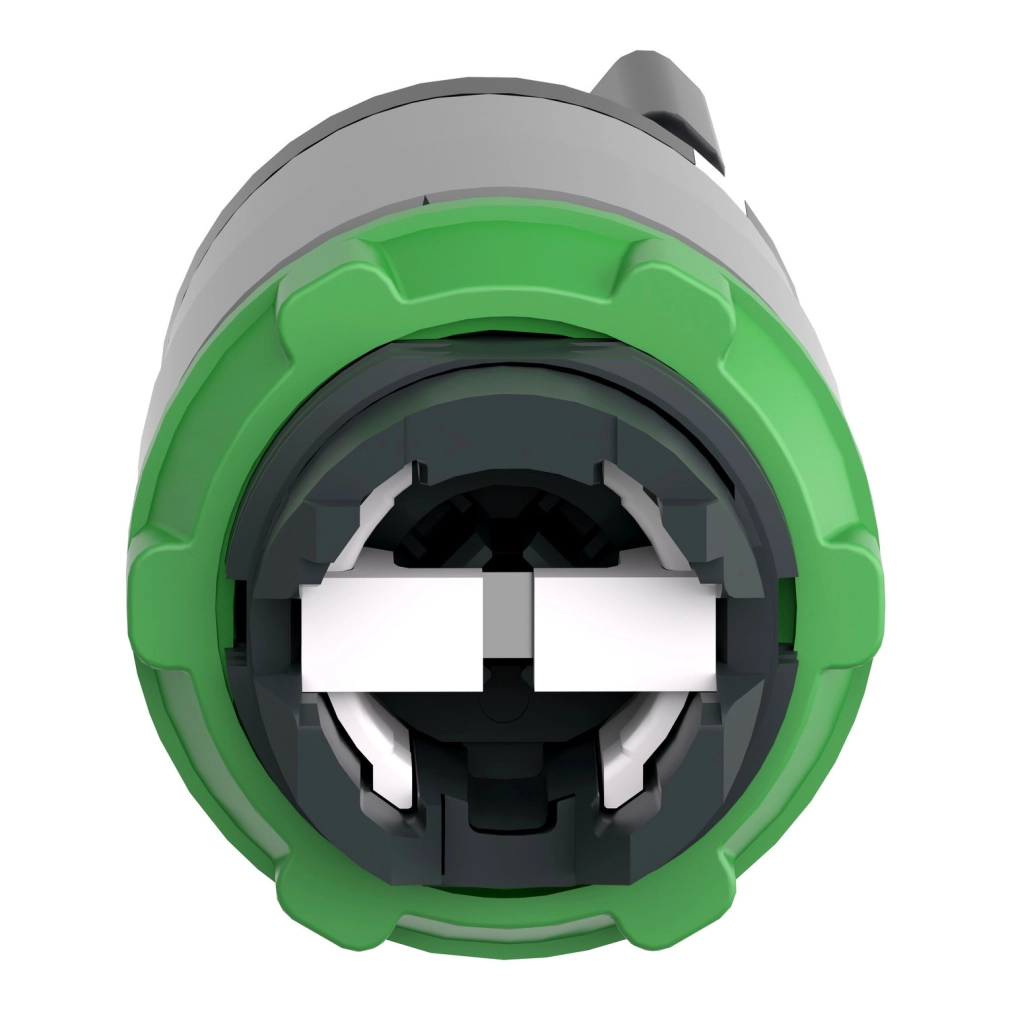

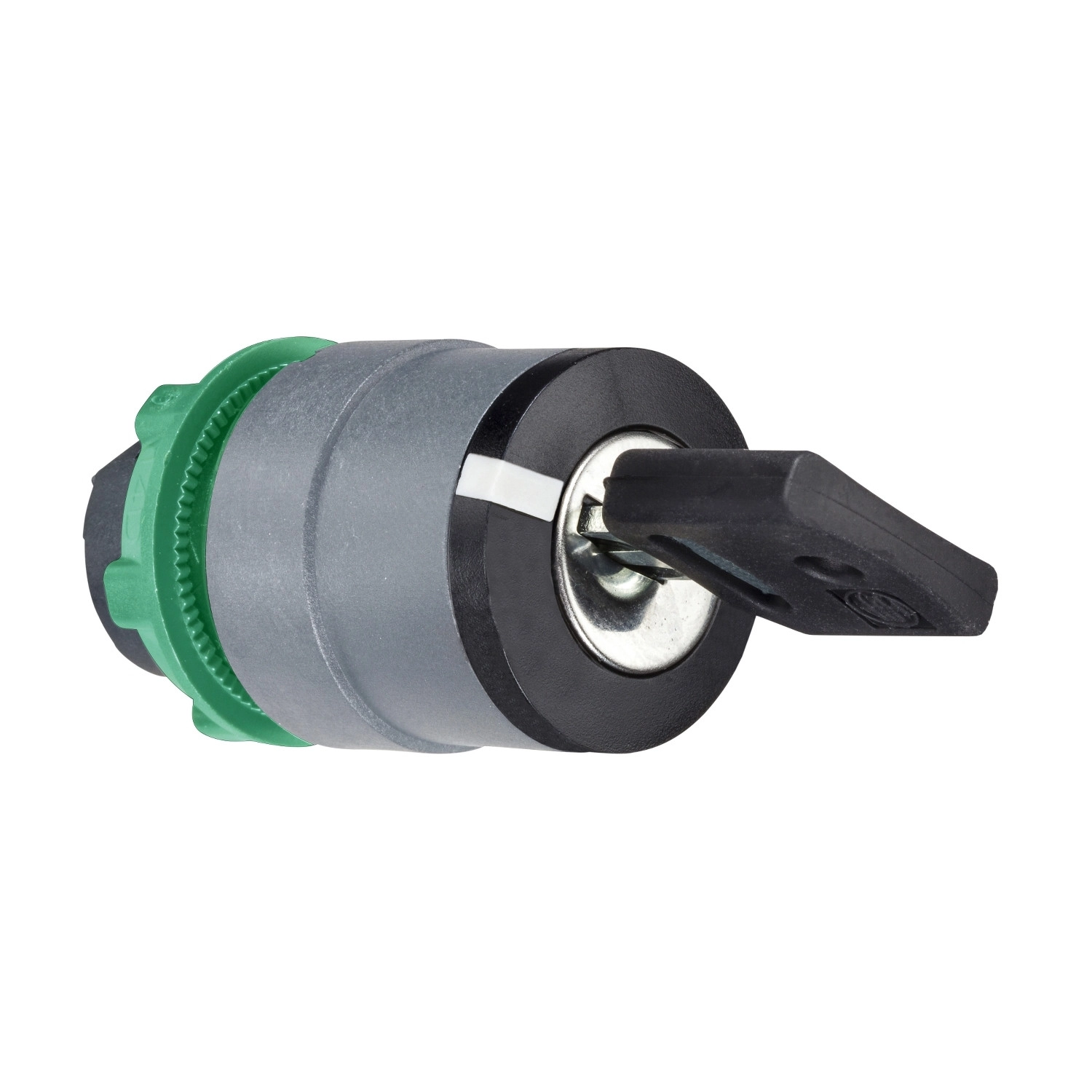

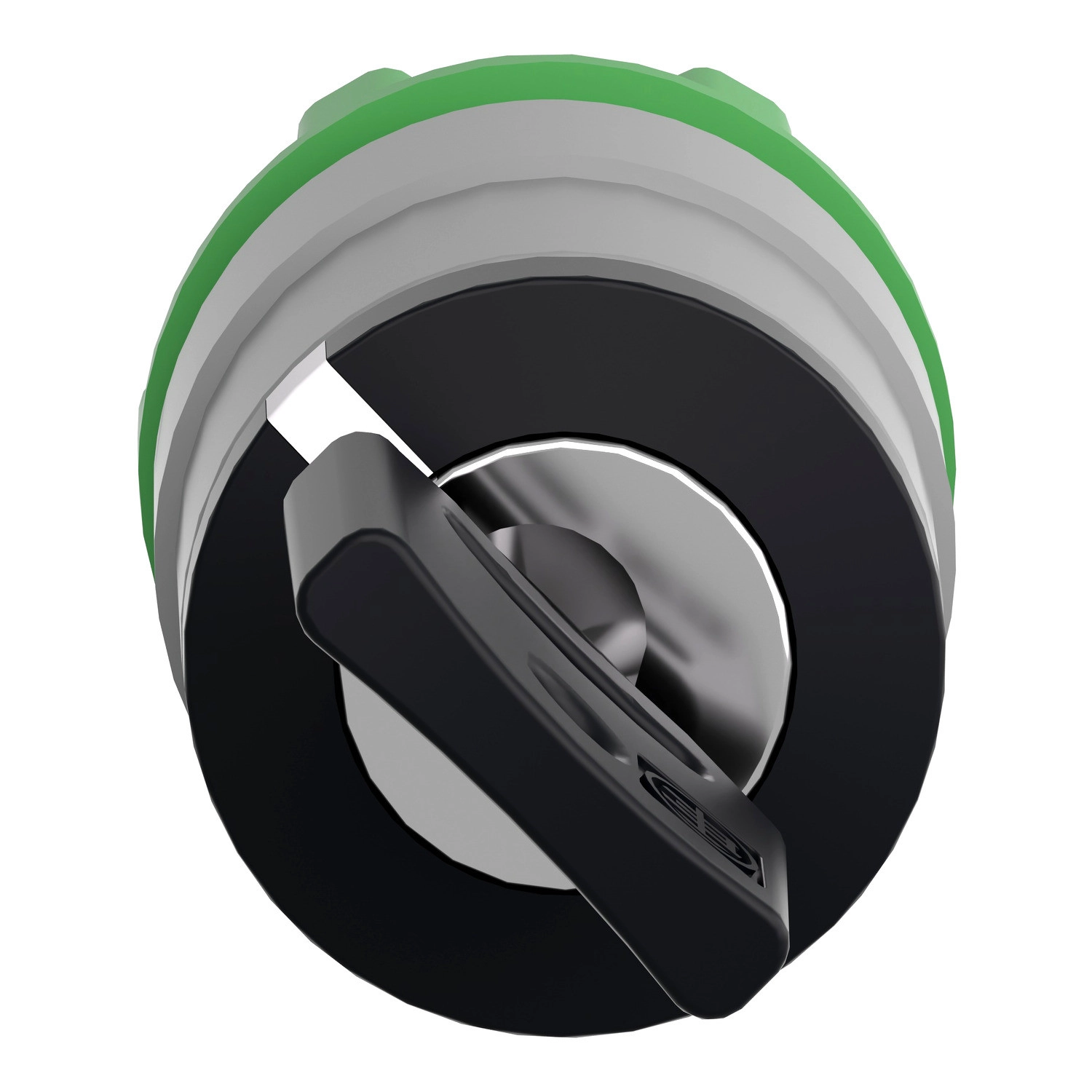

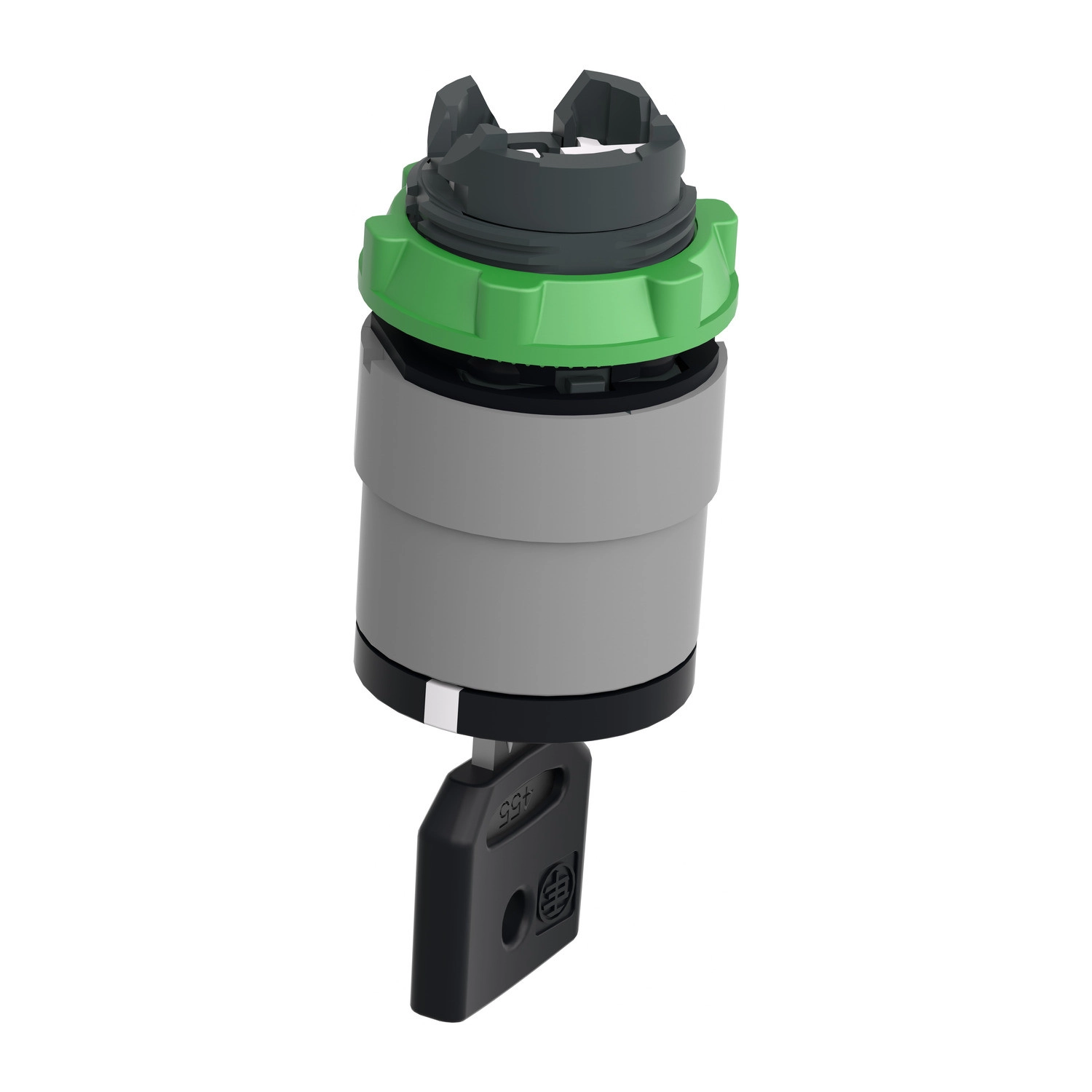

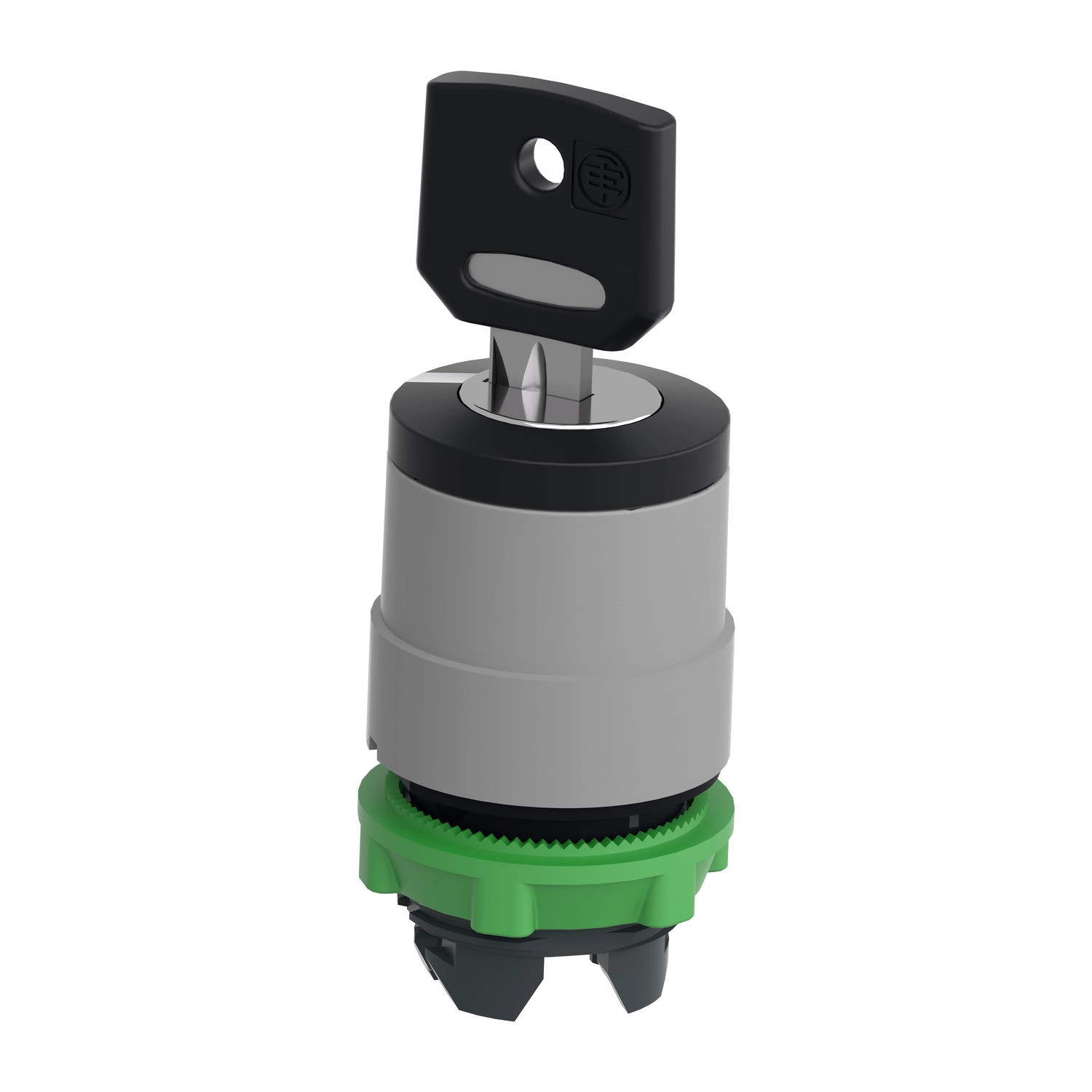

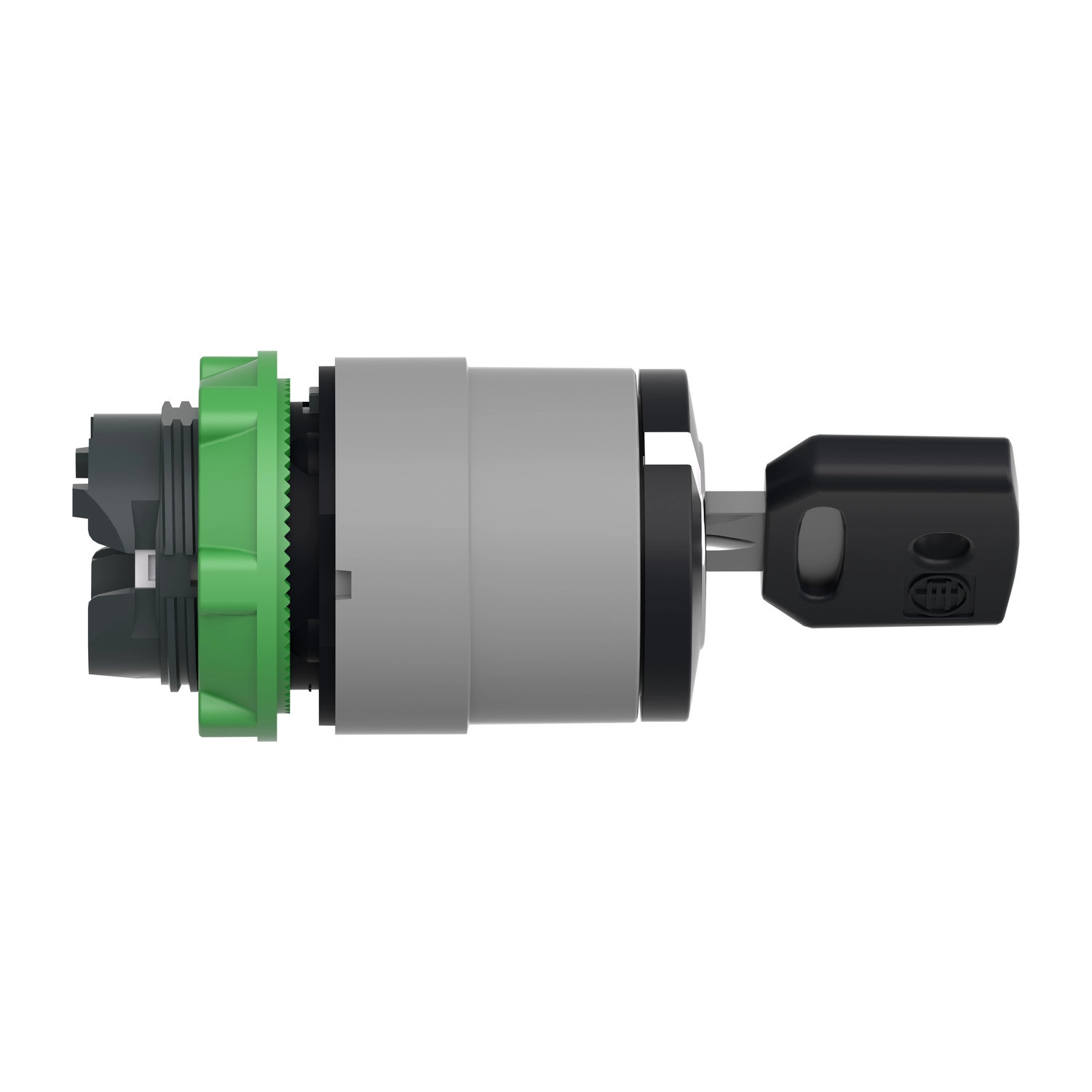

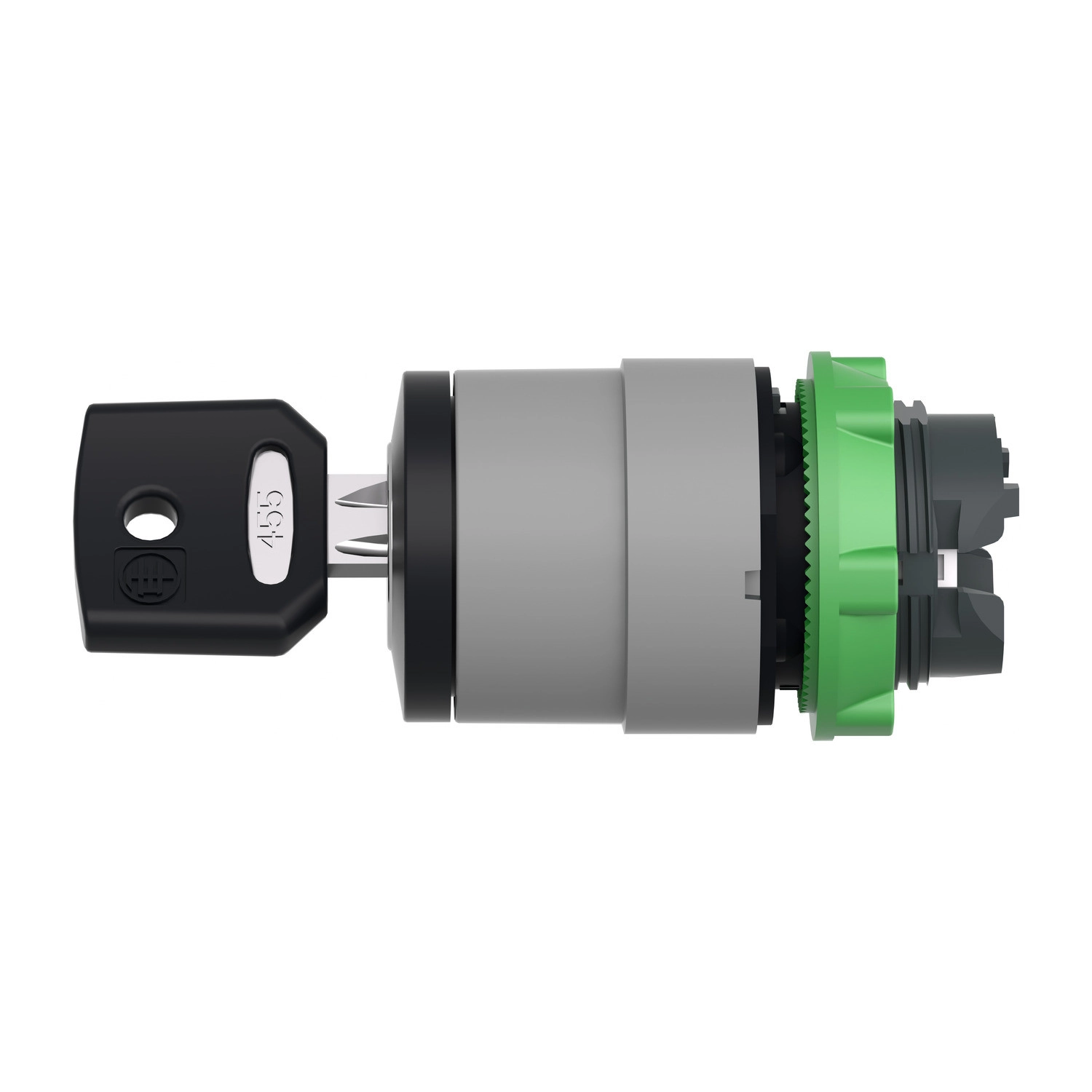

A Schneider Electric Harmony XB5 termékcsaládjába tartozó ZB5AG4DC0 kulcsos választókapcsoló fej egy rendkívül megbízható és sokoldalú ipari vezérlőeszköz, amely kiváló minőségű műanyag házának és precíziós mechanikájának köszönhetően hosszú élettartamot biztosít. A fekete színű, 22 mm átmérőjű eszköz szürke peremmel rendelkezik, amely elegáns megjelenést kölcsönöz a kapcsolónak, miközben tökéletesen illeszkedik az ipari környezetbe.
A ZB5AG4DC0 kulcsos választókapcsoló Dom 8D1 típusú zárbetéttel van felszerelve, amely kiemelkedő biztonságot nyújt a jogosulatlan működtetéssel szemben. Az eszköz kialakítása lehetővé teszi a kulcs kivételét bármely pozícióban, így maximális rugalmasságot biztosít a különböző biztonsági protokollok megvalósításához. A kapcsoló két állású (90°-os elfordulási szöggel), és stay-put (önmegtartó) kivitelben készült, ami azt jelenti, hogy a kulcs elfordítása után a kapcsoló az adott pozícióban marad a következő beavatkozásig. Ez a tulajdonság különösen hasznos olyan alkalmazásoknál, ahol a berendezés állapotát vizuálisan is ellenőrizni kell.
A termék rendkívüli mechanikai tartósságot kínál, hiszen 1.000.000 kapcsolási ciklust képes teljesíteni meghibásodás nélkül. Ez a kimagasló érték garantálja, hogy a kapcsoló hosszú éveken keresztül megbízhatóan működik még intenzív használat mellett is. A ZB5AG4DC0 választókapcsoló fej kiemelkedő védelmet nyújt a környezeti hatásokkal szemben is, amit az IP66 és IP67 védettségi szint biztosít. Ez azt jelenti, hogy teljesen por- és vízmentes, így ideális kültéri vagy nedves, poros ipari környezetben történő alkalmazásokhoz is. A termék NEMA 13 és NEMA 4X besorolással is rendelkezik, valamint ellenáll a nagy nyomású mosással szemben is (7000000 Pa 55 °C-on, 0,1 m távolságból), ami tovább növeli a felhasználási területek körét.
A Schneider Electric Harmony XB5 ZB5AG4DC0 kulcsos választókapcsoló fej széleskörű tanúsítványokkal rendelkezik (DNV, CSA, BV, LROS, UL listed), így világszerte használható különböző ipari alkalmazásokban. A termék megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, UL 508, valamint JIS C8201-5-1 és JIS C8201-1 előírásoknak. Extrém környezeti feltételek között is kiválóan teljesít, hiszen -40°C és +70°C közötti üzemi hőmérséklet-tartományban használható, valamint kiemelkedő rezgés- és ütésállósággal rendelkezik (5 gn rezgés- és 30/50 gn ütésállóság). A kapcsoló különböző elektromos összeállításokban használható, a kódoknak megfelelően (C3, C4, C5, C6, C7, C8, C11, C15, SF1, SR1), így rugalmasan alkalmazható különféle kontaktus-elrendezésekben. A ZB5AG4DC0 kulcsos választókapcsoló fej használata ideális biztonsági funkciókhoz, gépek és berendezések be-/kikapcsolásához, üzemmódváltáshoz vagy bármilyen olyan alkalmazáshoz, ahol a jogosulatlan működtetést meg kell akadályozni.
Schneider Electric Harmony XB5 - ZB5AG4DC0 - műanyag választókapcsoló fej, Ø22, 8D1 kulcsos, minden pozícióban kivehető, 2 állású, szürke perem műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB5
Termék típusa: Fej kulcsos választókapcsolóhoz
Eszköz rövid neve: ZB5
Keret anyaga: Műanyag, szürke színre galvanizált
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Kapcsoló típusa: Stay put (önmegtartó)
Kapcsoló profil: Fekete kulcsos kapcsoló
Kapcsoló pozíció információ: 2 pozíció 90°
Kulcszár típus: Dom 8D1
Kulcs kivételi pozíció: Bármely pozícióban
Méretek
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 72 mm
Teljesítmény jellemzők
Mechanikai élettartam: 1 000 000 ciklus
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Villamos jellemzők
Elektromos összeállítás kód: C4 (maximum 6 érintkező egyes és dupla blokkok használatával, elülső szerelés), C5 (maximum 5 érintkező egyes blokkok használatával, elülső szerelés), C6 (maximum 5 érintkező egyes és dupla blokkok használatával, elülső szerelés), C7 (maximum 4 érintkező egyes blokkok használatával, elülső szerelés), C8 (maximum 4 érintkező egyes és dupla blokkok használatával, elülső szerelés), C11 (maximum 3 érintkező egyes blokkok használatával, elülső szerelés), C3 (maximum 6 érintkező egyes blokkok használatával, elülső szerelés), SF1 (maximum 3 érintkező egyes blokkok használatával, elülső szerelés), SR1 (maximum 3 érintkező egyes blokkok használatával, hátsó szerelés), C15 (maximum 1 érintkező egyes blokkok használatával, elülső szerelés)
Eszköz megjelenés: Alapelem
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, UL 508, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszhullámú gyorsulásra az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinuszhullámú gyorsulásra az IEC 60068-2-27 szerint
