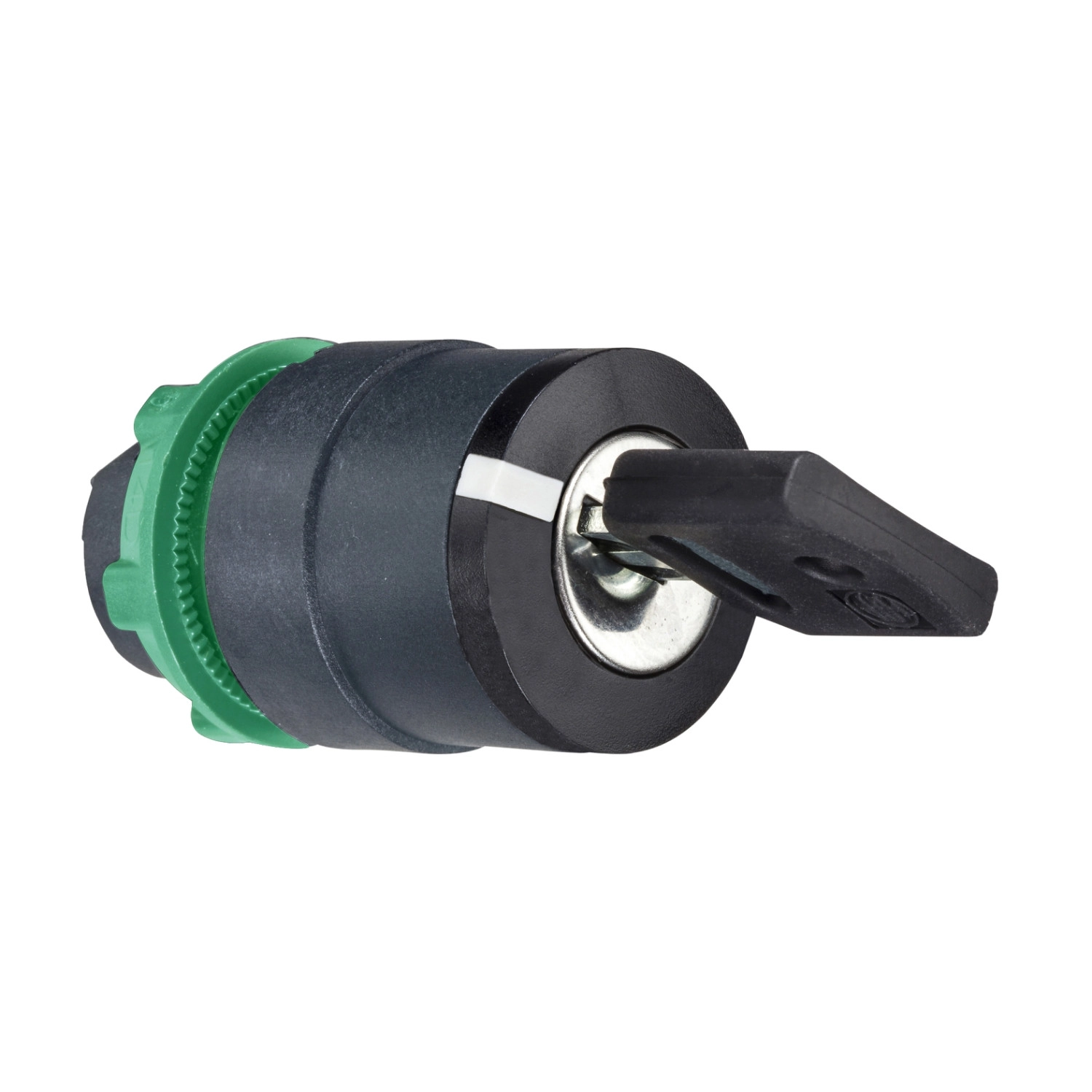

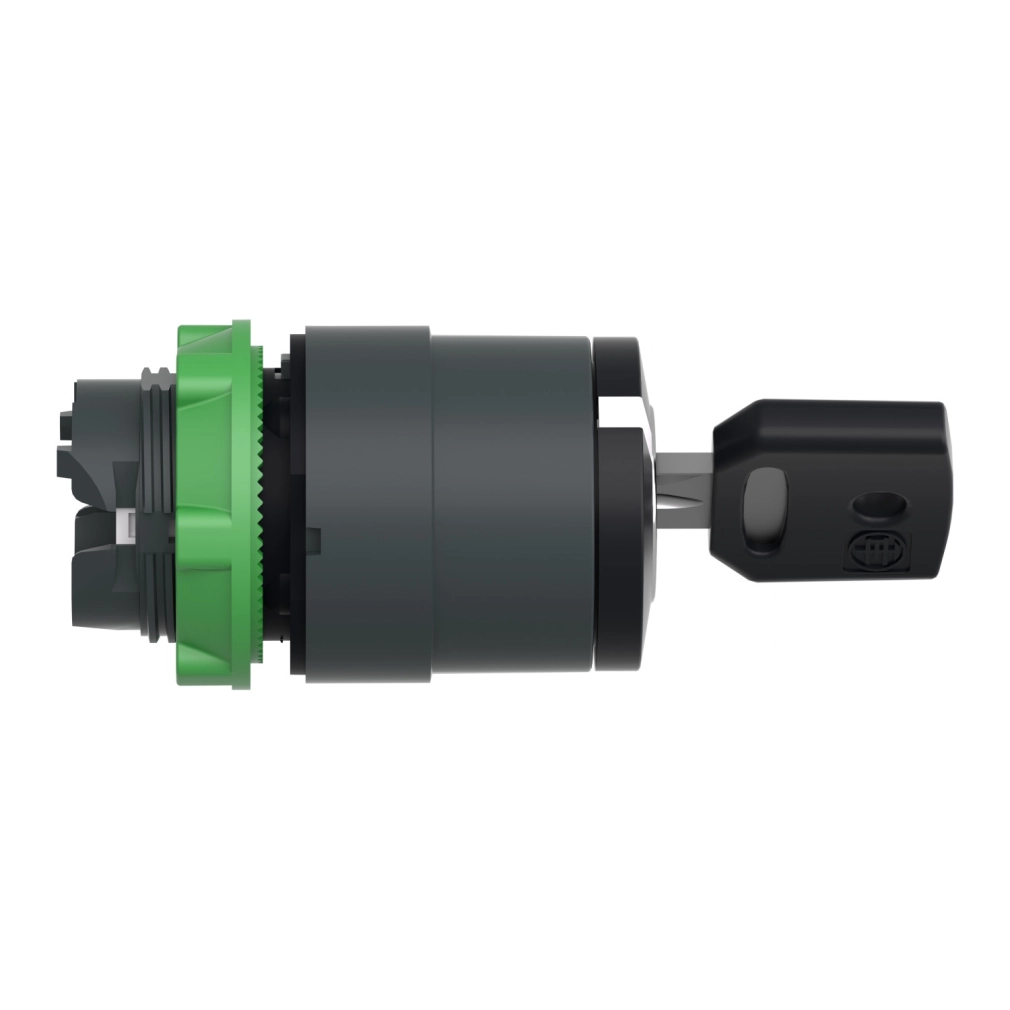

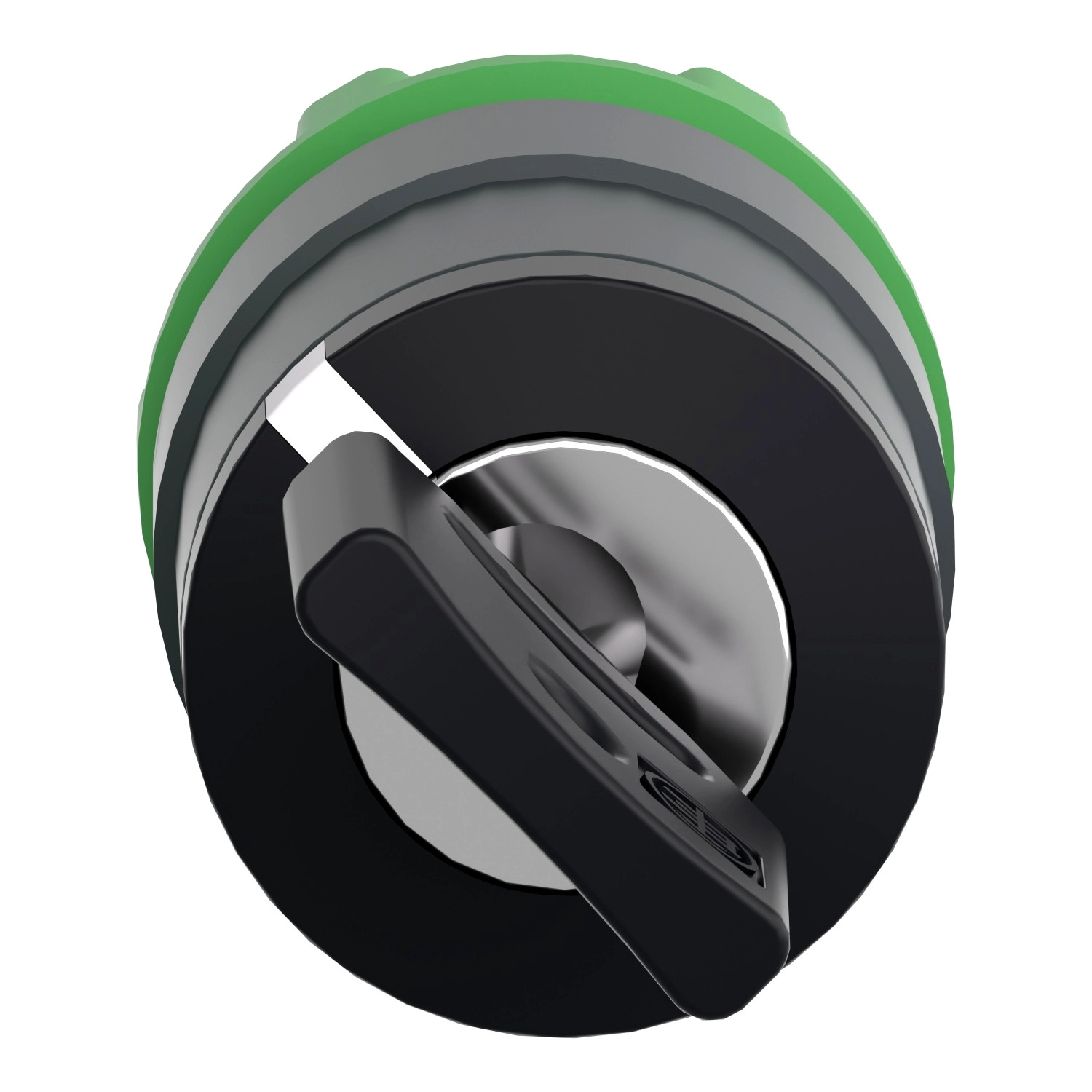

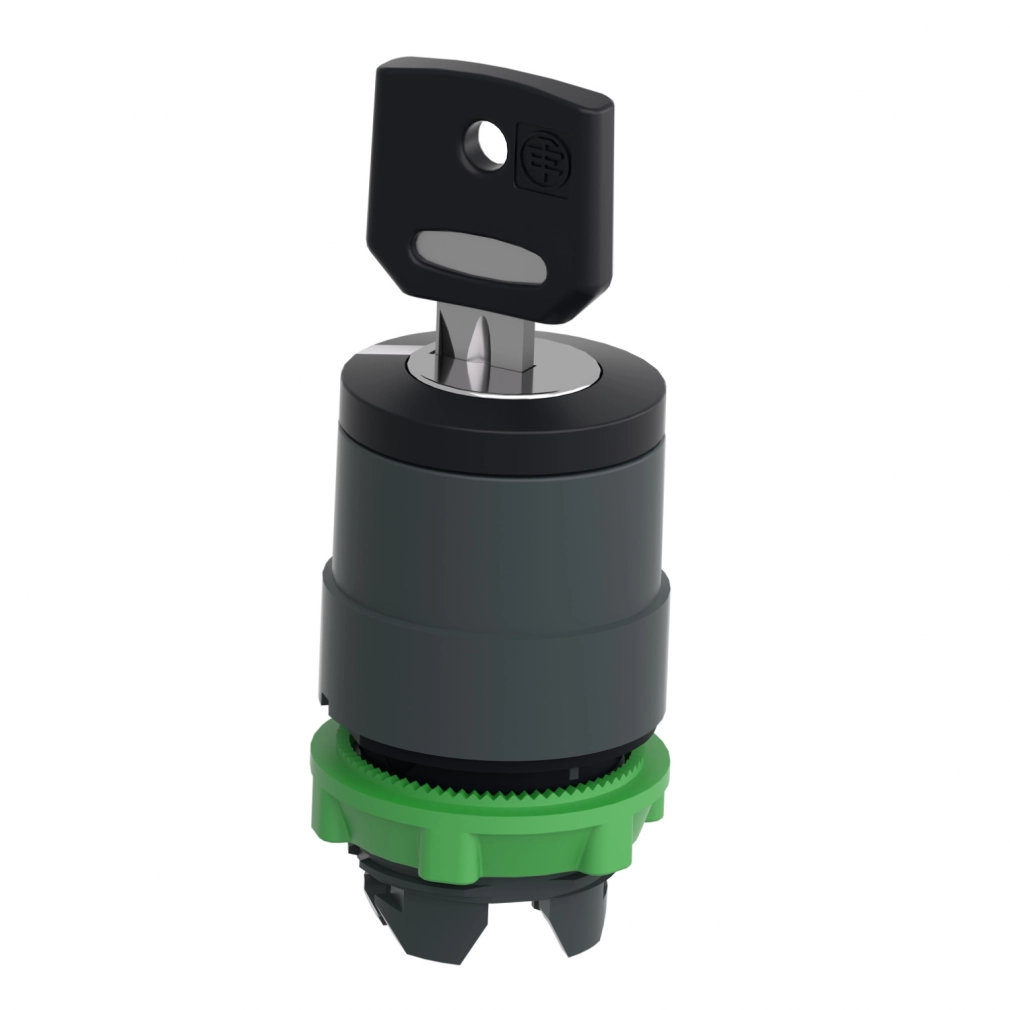

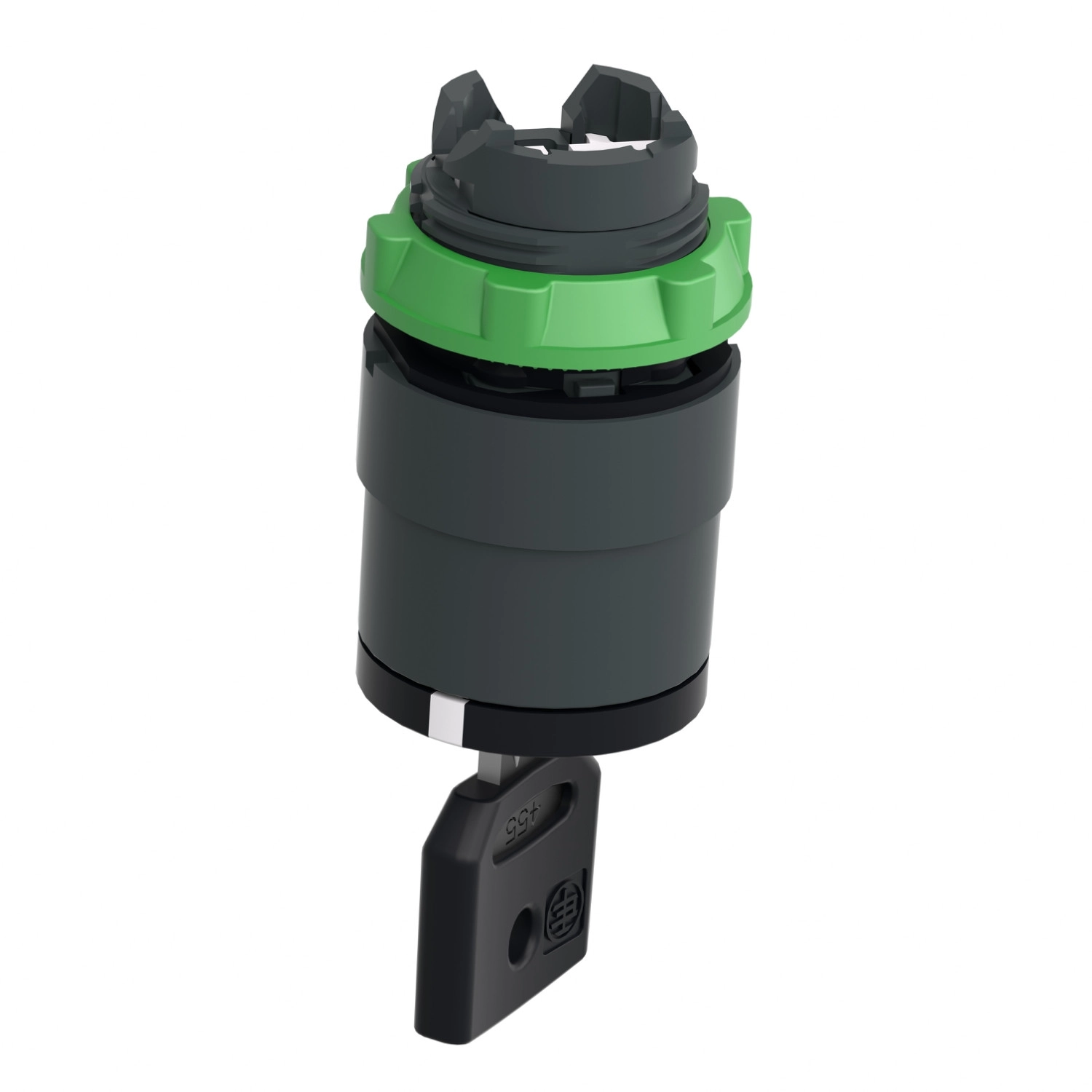

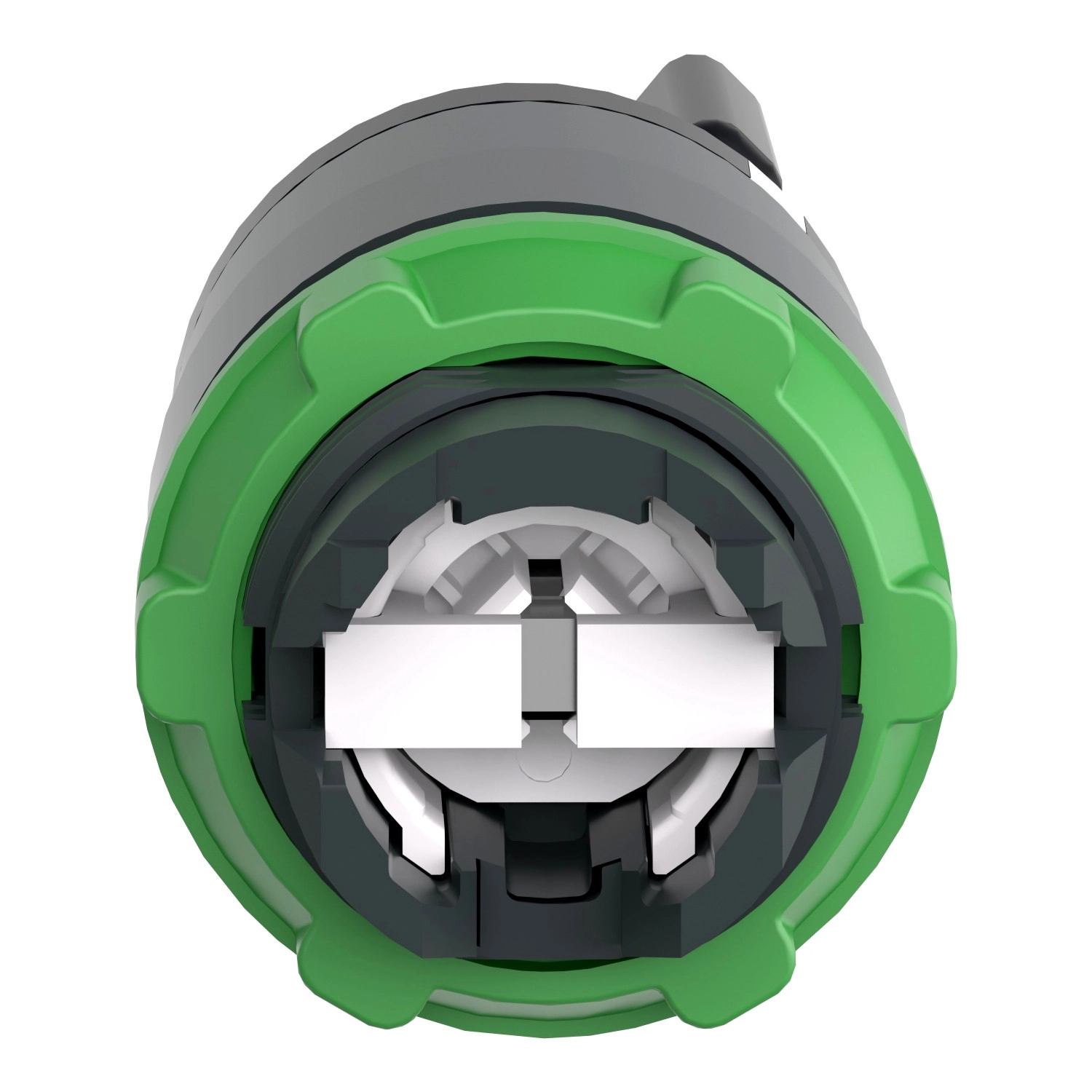

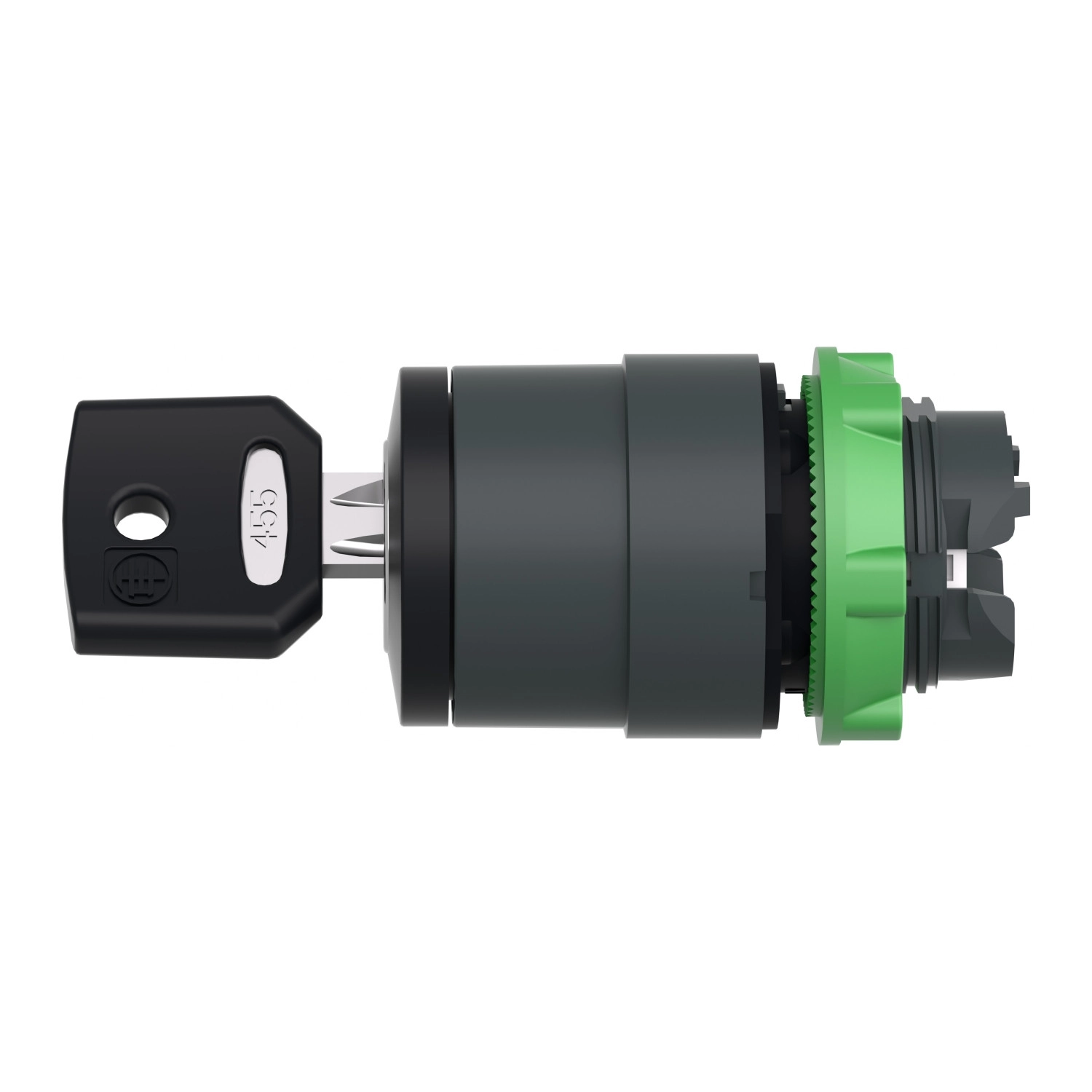

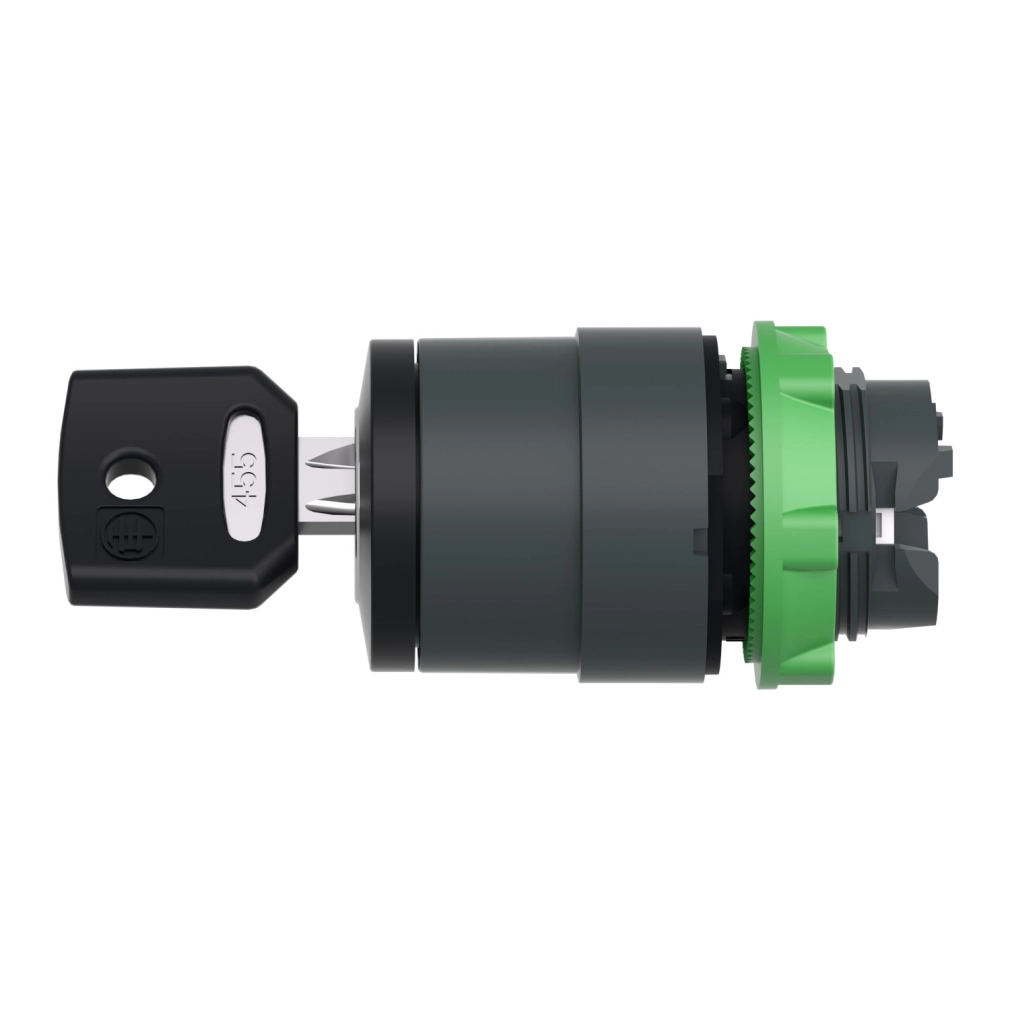

A Schneider Electric Harmony XB5 termékcsalád ZB5AG412 modellje egy prémium minőségű műanyag választókapcsoló fej, amely ipari automatizálási és vezérlési rendszerekben kiváló megoldást nyújt hozzáférés-korlátozással ellátott kapcsolási funkciókra. Ez a kulcsos kapcsolófej 22 mm átmérőjű, fekete színű, és egy speciális 421E kulcsot használ a működtetéshez, amely minden pozícióban kivehető, biztosítva a maximális biztonságot.
A ZB5AG412 kapcsolófej 2 pozíciós kialakítással rendelkezik, amelyek között 90 fokos elfordítás szükséges, és stay put (tartó) funkciót kínál, ami azt jelenti, hogy a kapcsoló a beállított pozícióban marad a kulcs eltávolítása után is. Ez a funkció különösen hasznos kritikus berendezések vagy veszélyes területek hozzáférésének korlátozására, ahol csak arra jogosult személyzet végezheti el a kapcsolást. A terméket sötétszürke műanyag keret veszi körül, ami esztétikus megjelenést biztosít ipari környezetben is.
A kapcsolófej kompatibilis a Harmony XB5 rendszerrel, és különböző elektromos összeállításokban használható. A PDF dokumentációban található kódok (C3, C4, C5, C6, C7, C8, C11, SF1, SR1, C15) különböző érintkező-konfigurációkat jelölnek, lehetővé téve akár 6 érintkező használatát is egyetlen és dupla blokkokkal, elöl- vagy hátulról történő szereléssel. Az érintkezők állapota pontosan meghatározott a különböző kapcsolópozíciókban: 315°-nál az NO (alaphelyzetben nyitott) érintkezők nyitottak, az NC (alaphelyzetben zárt) érintkezők zártak, míg 45°-nál az NO érintkezők zártak és az NC érintkezők nyitottak.
A termék kiváló mechanikai tartóssággal rendelkezik, akár 1.000.000 kapcsolási ciklust is kibír. Robusztus kialakításának köszönhetően extrém környezeti körülmények között is megbízhatóan működik, a -40°C és +70°C közötti hőmérséklettartományban. A ZB5AG412 magas védettségi fokozattal rendelkezik: IP66, IP67, IP69 és IP69K, valamint NEMA 13 és NEMA 4X, ami kiváló védelmet biztosít por, víz és nagynyomású vízsugár ellen. Ellenállóképessége kiterjed akár 7.000.000 Pa nyomású, 55°C-os magasnyomású mosásra is 0,1 m távolságból, ami ipari tisztítási környezetben is ideális választássá teszi.
A választókapcsoló fej különböző szerelési lehetőségeket kínál: csavaros szorítókapcsokkal, dugaszolható csatlakozókkal vagy nyomtatott áramköri lapra történő szereléssel. Az ajánlott panel kivágás átmérője 22,5 mm, és a termékhez opcionálisan használható a ZB5AZ902 típusú elfordulás-gátló lemez, különösen választókapcsolókhoz és vészleállító gombokhoz. A termék rendelkezik különféle tanúsítványokkal, mint például DNV, CSA, BV, LROS és UL, és megfelel a vonatkozó szabványoknak, többek között az UL 508, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1 és IEC 60947-5-4 előírásainak, ami biztosítja a globális használhatóságot.
Schneider Electric Harmony XB5 - ZB5AG412 - műanyag választókapcsoló fej műszaki adatok
Általános specifikációk
Termékcsalád: Harmony XB5
Terméktípus: Kulcsos választókapcsoló fej
Rövid terméknév: ZB5
Kivitel: Műanyag, fekete
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejkialakítás: Szabványos
Működtető alakja: Kerek
Működési paraméterek
Működtető típus: Tartó (stay put)
Működtető profilja: Fekete kulcsos kapcsoló
Pozíció információk: 2 pozíció 90°
Kulcszár típusa: 421E kulcs
Kulcs kivételi pozíció: Bármely pozícióban
Mechanikai élettartam: 1.000.000 kapcsolási ciklus
Fizikai jellemzők
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 72 mm
Nettó tömeg: 0,057 kg
Környezeti specifikációk
Védettségi fokozat: IP66, IP67, IP69, IP69K (IEC 60529 szerint)
NEMA védettség: NEMA 13, NEMA 4X
Ellenállás nagynyomású mosással szemben: 7.000.000 Pa 55°C-on, 0,1 m távolságból
IK védettség: IK06 (IEC 50102 szerint)
Tárolási hőmérséklet: -40...+70°C
Üzemi hőmérséklet: -40...+70°C
Túlfeszültségi kategória: II. osztály (IEC 60536 szerint)
Szabványok és tanúsítványok
Szabványok: UL 508, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds hajózási regisztere), UL
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
Beépítési és szerelési információk
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: Több konfigurációban használható: C3, C4, C5, C6, C7, C8, C11, SF1, SR1, C15
Eszköz bemutatása: Alapelem
