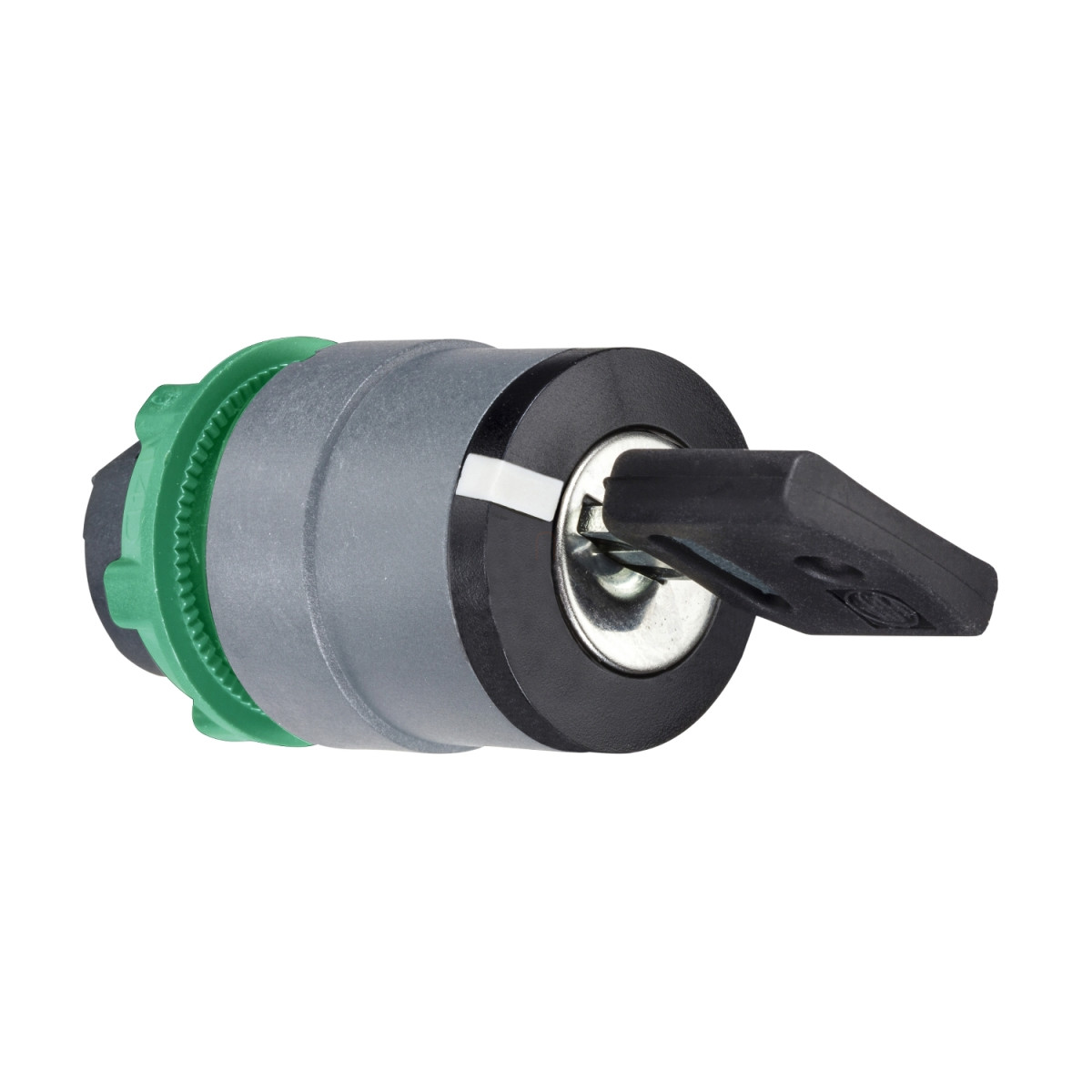

A Schneider Electric Harmony XB5 sorozatba tartozó ZB5AG3C0 kulcsos választókapcsoló fej egy kiváló minőségű ipari kapcsolóelem, amely széles körben alkalmazható automatizálási és vezérlési rendszerekben. Ez a 22 mm átmérőjű műanyag választókapcsoló fej fekete színű, szürke peremmel rendelkezik, és a 455-ös kulccsal működtethető, amely középső pozícióban kivehető.
A ZB5AG3C0 modell három pozíciós kialakítású (±45° kapcsolási szöggel), és "stay put" kivitelű, ami azt jelenti, hogy a kapcsoló a kiválasztott pozícióban marad a kulcs elfordítása után is. Ez a funkció különösen hasznos olyan alkalmazásoknál, ahol fontos a kapcsolási állapot fenntartása és a véletlenszerű átkapcsolás megakadályozása. A kulcs csak a középső pozícióban vehető ki, ami további biztonsági intézkedést jelent a jogosulatlan működtetés ellen.
A kapcsolófej IP66 és IP67 védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, ami kiváló por- és vízvédelmet biztosít még a legzordabb ipari környezetekben is. Emellett a NEMA 13 és NEMA 4X védettségi besorolásoknak is megfelel, és ellenáll a nagynyomású mosásnak is (7000000 Pa 55°C-on, 0,1 méter távolságból). Az IK06 besorolás (az IEC 50102 szerint) megfelelő mechanikai védelmet biztosít a külső behatásokkal szemben.
A termék kiemelkedő tartósságát az 1 millió ciklusos mechanikai élettartam bizonyítja. Széles működési hőmérséklet-tartománya (-40°C és +70°C között) lehetővé teszi a szélsőséges környezeti feltételek melletti használatot is. A kapcsolófej ellenáll a vibrációnak (5 gn, 2-500 Hz frekvenciatartományban) és a különböző mechanikai sokkhatásoknak (30 gn 18 ms időtartamig, illetve 50 gn 11 ms időtartamig).
A ZB5AG3C0 választókapcsoló fej többféle elektromos konfigurációval használható (C3, C4, C5, C6, C7, C8, C11, SF1, SR1 kódok szerint), így rugalmasan illeszthető különböző kapcsolási igényekhez. A kapcsoló mind előlapi, mind hátlapi szerelésű érintkezőblokkokkal kompatibilis, és akár 6 érintkező is csatlakoztatható hozzá a választott konfigurációtól függően. A termék számos nemzetközi szabványnak megfelel, többek között: IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, CSA C22.2 No 14, UL 508, JIS C8201-1, JIS C8201-5-1, és rendelkezik DNV, CSA, BV, LROS, UL tanúsítványokkal.
A ZB5AG3C0 választókapcsoló fej kiválóan alkalmazható biztonsági rendszerekben, ahol az illetéktelen hozzáférés megakadályozása fontos, például vezérlőpaneleken, gépvezérlési rendszerekben, vagy olyan folyamatok irányításánál, amelyek csak arra jogosult személyek által működtethetők. A három pozíciós kialakítás lehetővé teszi akár három különböző működési mód vagy állapot kiválasztását, ami sokoldalú felhasználhatóságot biztosít ipari környezetben.
Schneider Electric Harmony XB5 - ZB5AG3C0 - műanyag választókapcsoló fej, Ø22, 455 kulcsos, középső pozícióban kivehető, 3 állású, szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Kulcsos választókapcsoló fej
Eszköz rövid neve: ZB5
Perem anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Maradó (stay put)
Működtető profilja: Fekete kulcsos kapcsoló
Működtető pozíciók: 3 pozíció, ±45°
Zártípus: 455-ös kulcs
Kulcs kivételi pozíció: Középső
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Mechanikai tulajdonságok
Mechanikai élettartam: 1 000 000 ciklus
Állomás típusok
XALD 1...5 kivágással
XALK 2...5 kivágással
Elektromos összetétel kódok
C4: <6 érintkező egyedülálló és dupla blokkokkal elülső szereléshez
C5: <5 érintkező egyedülálló blokkokkal elülső szereléshez
C6: <5 érintkező egyedülálló és dupla blokkokkal elülső szereléshez
C7: <4 érintkező egyedülálló blokkokkal elülső szereléshez
C8: <4 érintkező egyedülálló és dupla blokkokkal elülső szereléshez
C11: <3 érintkező egyedülálló blokkokkal elülső szereléshez
C3: <6 érintkező egyedülálló blokkokkal elülső szereléshez
SF1: <3 érintkező egyedülálló blokkokkal elülső szereléshez
SR1: <3 érintkező egyedülálló blokkokkal hátsó szereléshez
Környezeti jellemzők
Védőkezelés: TH
Környezeti működési hőmérséklet: -40...70 °C
Környezeti tárolási hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály, megfelel az IEC 60536 szabványnak
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7 000 000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-4, UL 508, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
