A Schneider Electric Harmony XB5 sorozatú ZB5AG2DC0 kulcsos választókapcsoló fej egy kiváló minőségű ipari vezérlőelem, amely számos automatizálási és vezérlési feladatra alkalmazható. Ez a kompakt, 22 mm átmérőjű műanyag választókapcsoló fej kiválóan integrálható különböző ipari környezetekbe, ahol biztonságos és megbízható kapcsolási funkciókra van szükség.
A ZB5AG2DC0 modell két kapcsolási pozícióval rendelkezik, 90 fokos elfordítással, fekete kulcsos működtetéssel. A termék különlegessége, hogy a Dom 8D1 típusú kulcs bármely pozícióban kivehető, így rugalmasan használható olyan alkalmazásokban, ahol a berendezés különböző üzemállapotainak biztonságos váltását kell megoldani. A kulcsos működtetés biztosítja, hogy csak az arra jogosult személyek tudják a berendezés állapotát megváltoztatni, így ideális biztonsági alkalmazásokhoz. A választókapcsoló szürke kerete (bezel) harmonikusan illeszkedik az ipari környezetbe, míg a fekete kulcsos kapcsolófej jól látható kontrasztot biztosít a könnyű azonosításhoz.
A Harmony XB5 sorozat részeként a ZB5AG2DC0 fejegység kompatibilis a Schneider Electric különböző érintkező blokkjaival, rugalmasan konfigurálható különböző kapcsolási sémákhoz. A termék több elektromos összeállítási kódnak is megfelel (C3, C4, C5, C6, C7, C8, C11, C15, SF1, SR1), ami lehetővé teszi, hogy akár 6 érintkező is használható legyen elöl szerelt egyedi és dupla blokkokkal. A kapcsoló mechanikailag rendkívül strapabíró, 1.000.000 kapcsolási ciklust garantál, így hosszú távon megbízható működést biztosít még intenzív használat mellett is. A termék alapvető építőelemként szolgál a komplex vezérlési rendszerekben, könnyen szerelhető és illeszthető különböző panelekbe vagy nyomtatott áramköri lapokra.
A ZB5AG2DC0 kiemelkedő védelmi tulajdonságokkal rendelkezik: IP66 és IP67 védettséggel bír az IEC 60529 szabvány szerint, továbbá megfelel a NEMA 13 és NEMA 4X előírásoknak is. Ellenáll a nagy nyomású mosásnak (7.000.000 Pa 55°C-on, 0,1 m távolságból), és IK06 ütésállósággal rendelkezik az IEC 50102 szerint. Mindezek biztosítják, hogy a kapcsoló extrém ipari környezetben is megbízhatóan működjön. Széles hőmérséklet-tartományban (-40°C és +70°C között) használható, így a legzordabb környezeti feltételek mellett is alkalmazható. A termék megfelel a legfontosabb nemzetközi szabványoknak (IEC 60947-1, UL 508, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1), és rendelkezik a legfontosabb tanúsításokkal (DNV, CSA, BV, LROS, UL listed), így világszerte elfogadott és alkalmazható. A választókapcsoló fej ellenáll az 5 gn (f=2...500 Hz) rezgésnek és a 30 gn (időtartam = 18 ms) vagy 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásnak, így a legmostohább ipari környezetben is megbízhatóan működik.

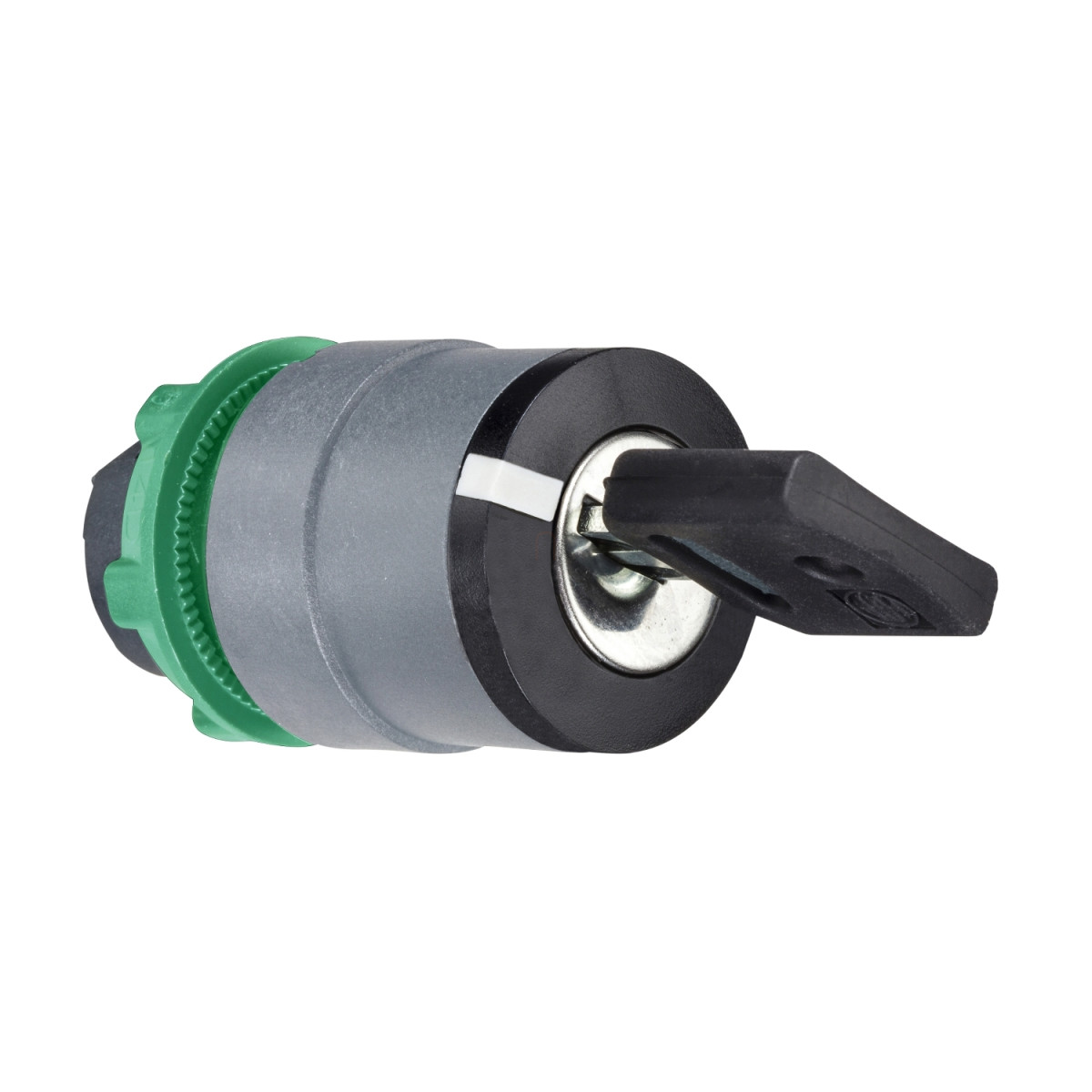

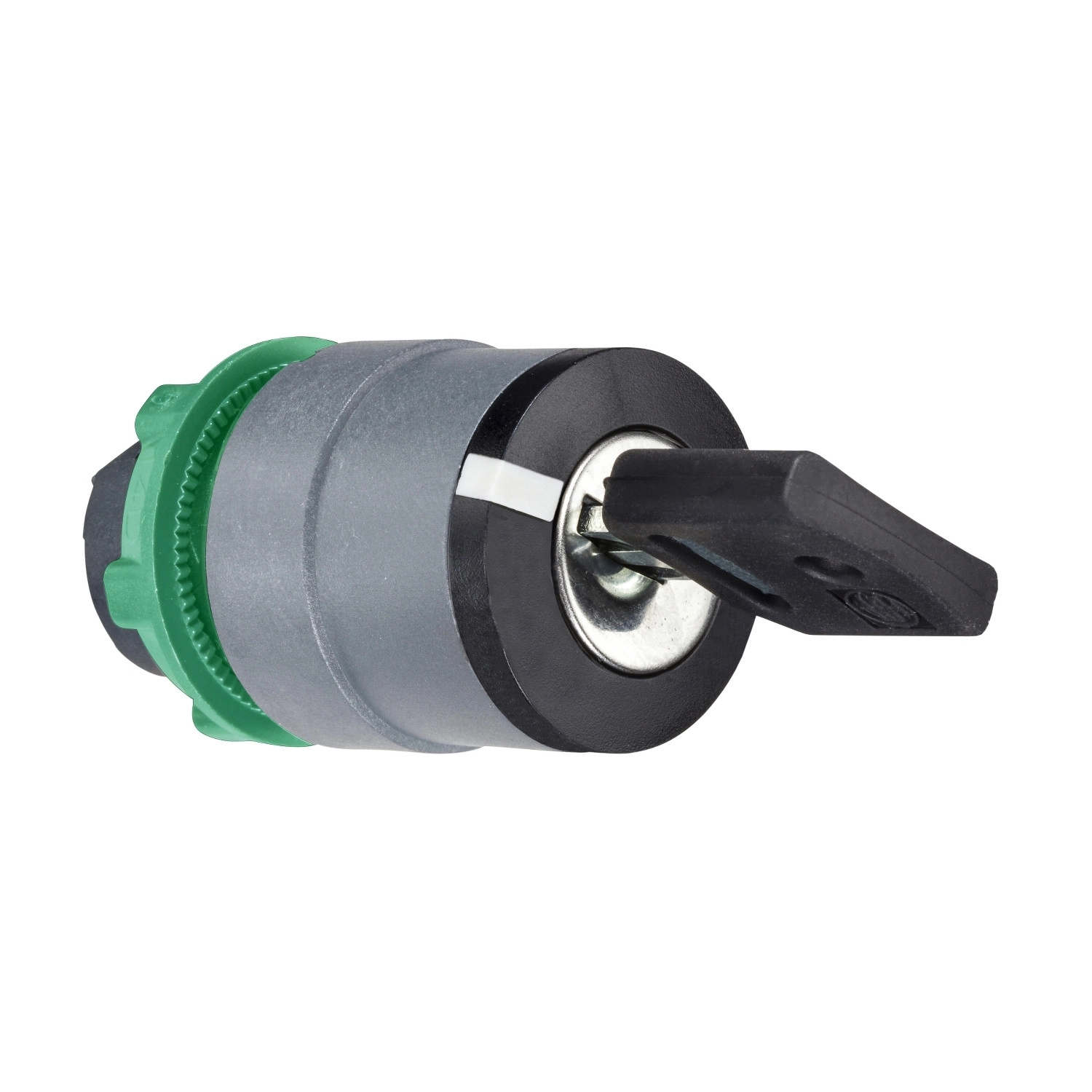

Schneider Electric Harmony XB5 - ZB5AG2DC0 - műanyag választókapcsoló fej, Ø22, 8D1 kulcsos, bal pozícióban kivehető, 2 állású, szürke perem műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Fej kulcsos választókapcsolóhoz
Eszköz rövid neve: ZB5
Előlapi keret anyaga: Szürke bevonatú műanyag
Szerelési átmérő: 22 mm
Fejegység típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Öntartó
Működtető profil: Fekete kulcsos kapcsoló
Működtető pozíció információ: 2 pozíció 90°
Zárszerkezet típusa: Dom 8D1
Kulcs kivételi pozíció: Bal
Kiegészítő jellemzők
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 72 mm
Mechanikai élettartam: 1000000 ciklus
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: C4 <6 érintkezőhöz egyes és dupla blokkok használatával elöl szerelve
C5 <5 érintkezőhöz egyes blokkok használatával elöl szerelve
C6 <5 érintkezőhöz egyes és dupla blokkok használatával elöl szerelve
C7 <4 érintkezőhöz egyes blokkok használatával elöl szerelve
C8 <4 érintkezőhöz egyes és dupla blokkok használatával elöl szerelve
C11 <3 érintkezőhöz egyes blokkok használatával elöl szerelve
C3 <6 érintkezőhöz egyes blokkok használatával elöl szerelve
SF1 <3 érintkezőhöz egyes blokkok használatával elöl szerelve
SR1 <3 érintkezőhöz egyes blokkok használatával hátul szerelve
C15 <1 érintkezőhöz egyes blokkok használatával elöl szerelve
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok: IEC 60947-1, UL 508, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyd's Register of Shipping), UL listázott
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
