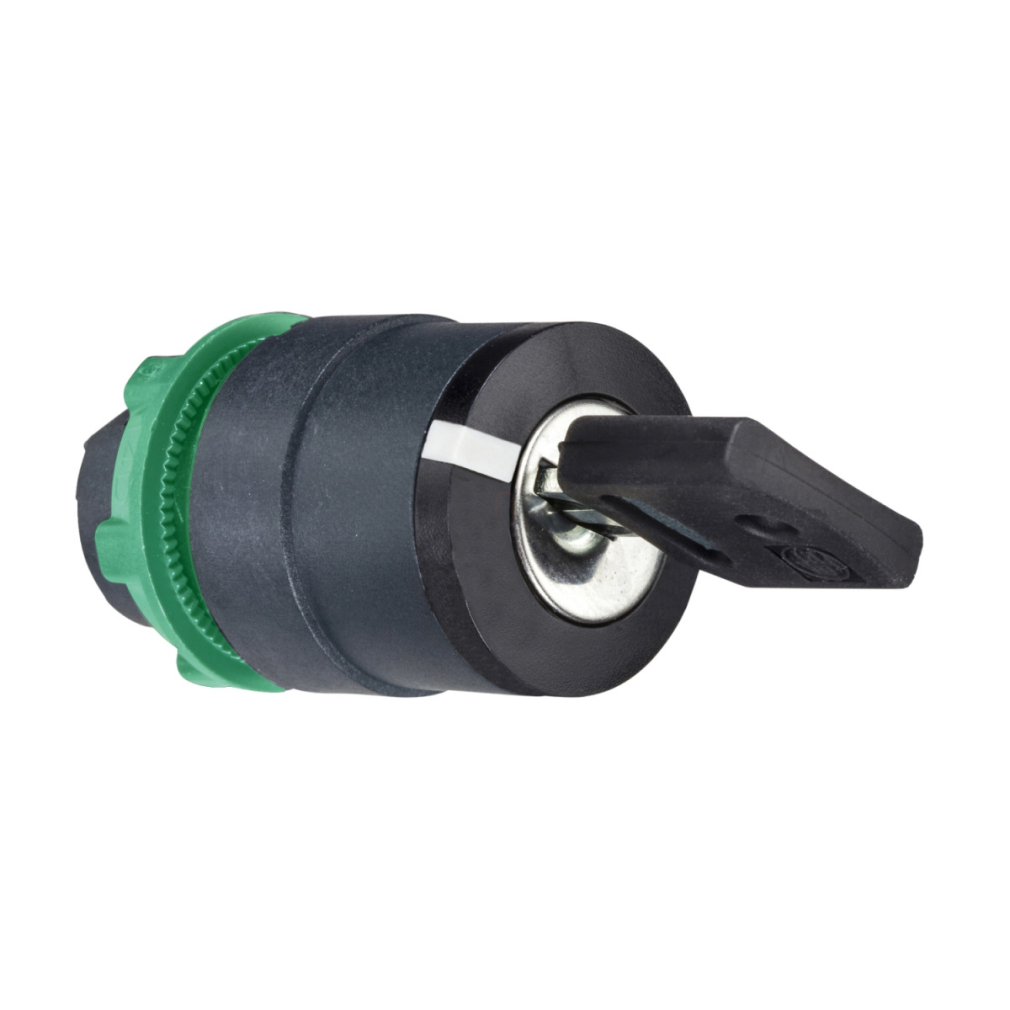

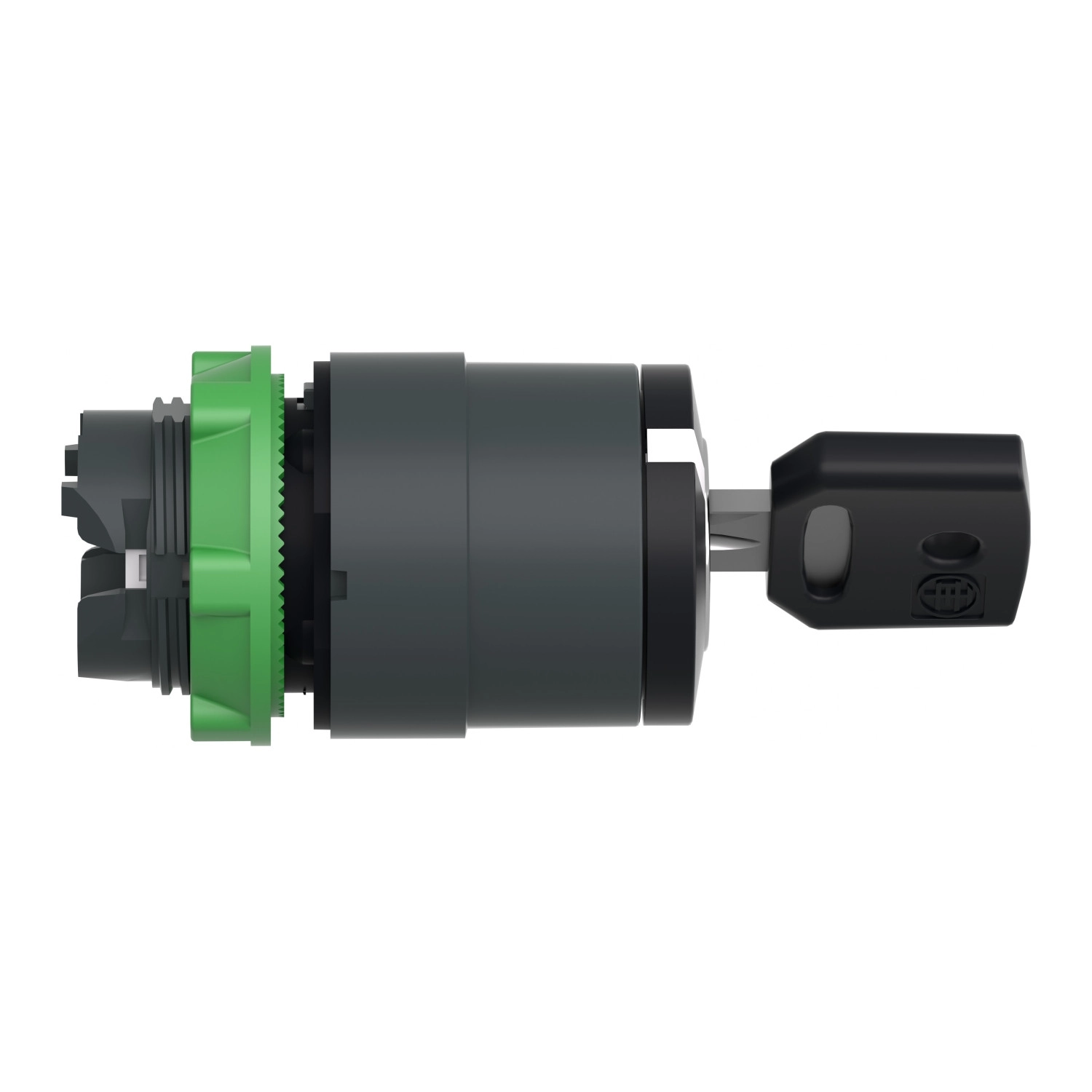

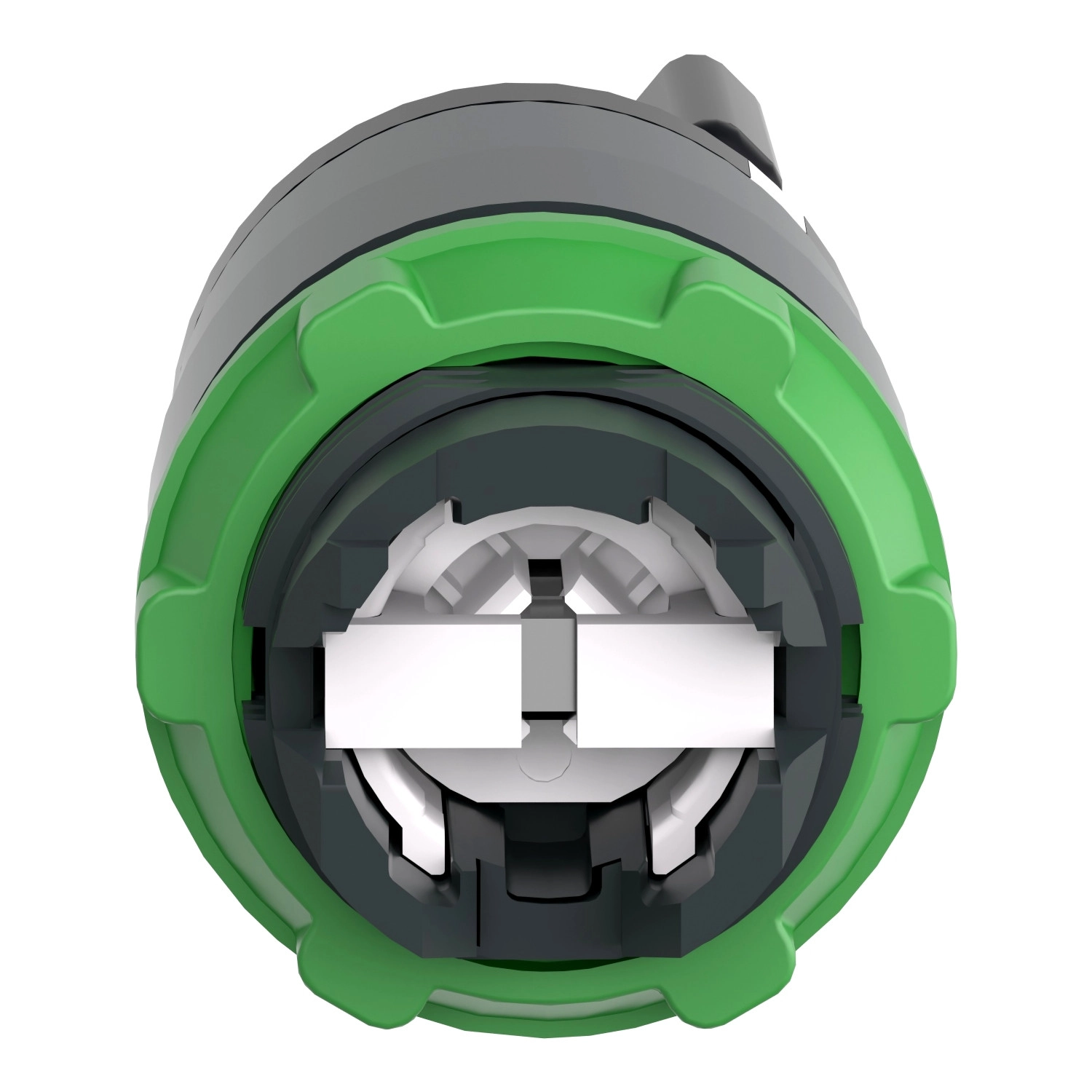

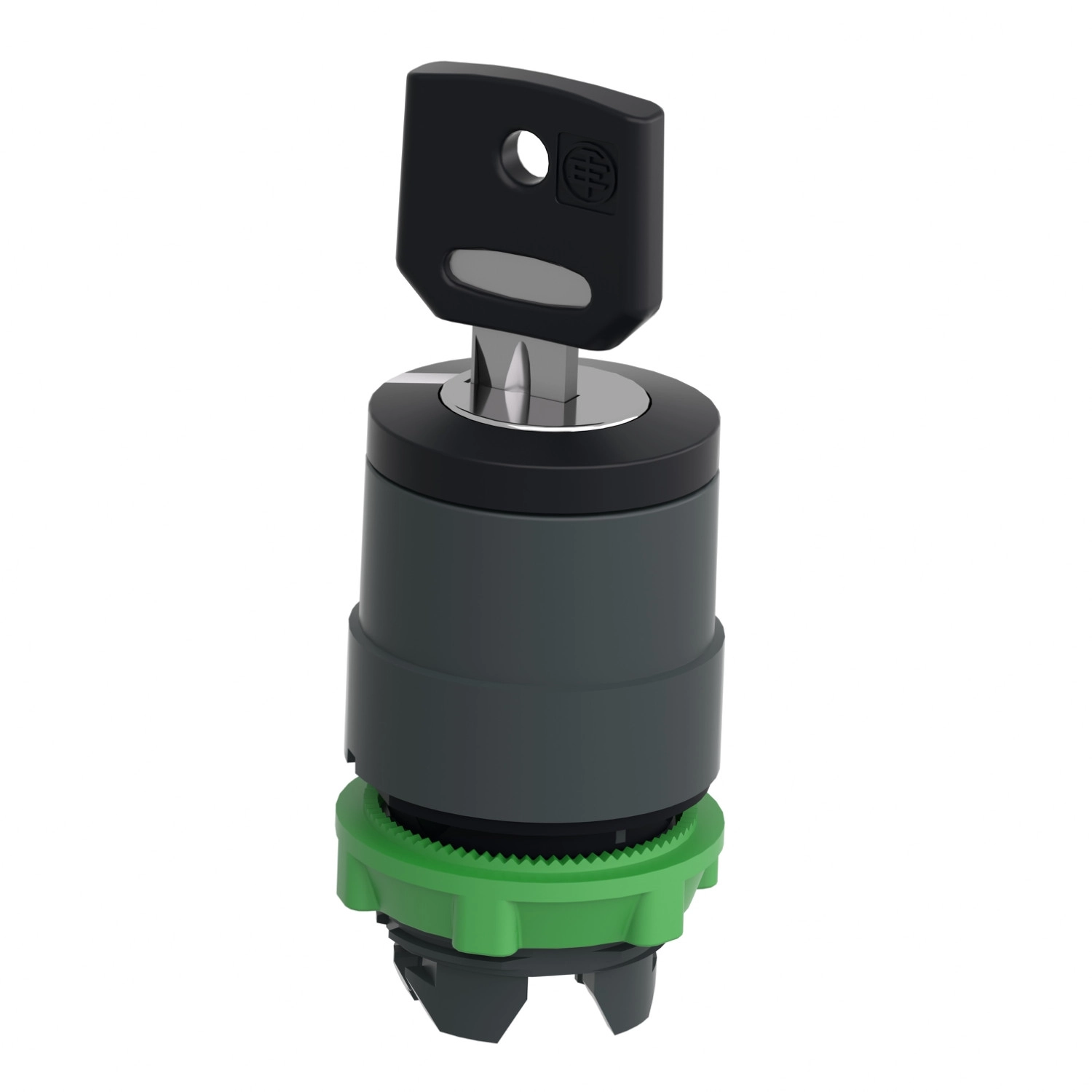

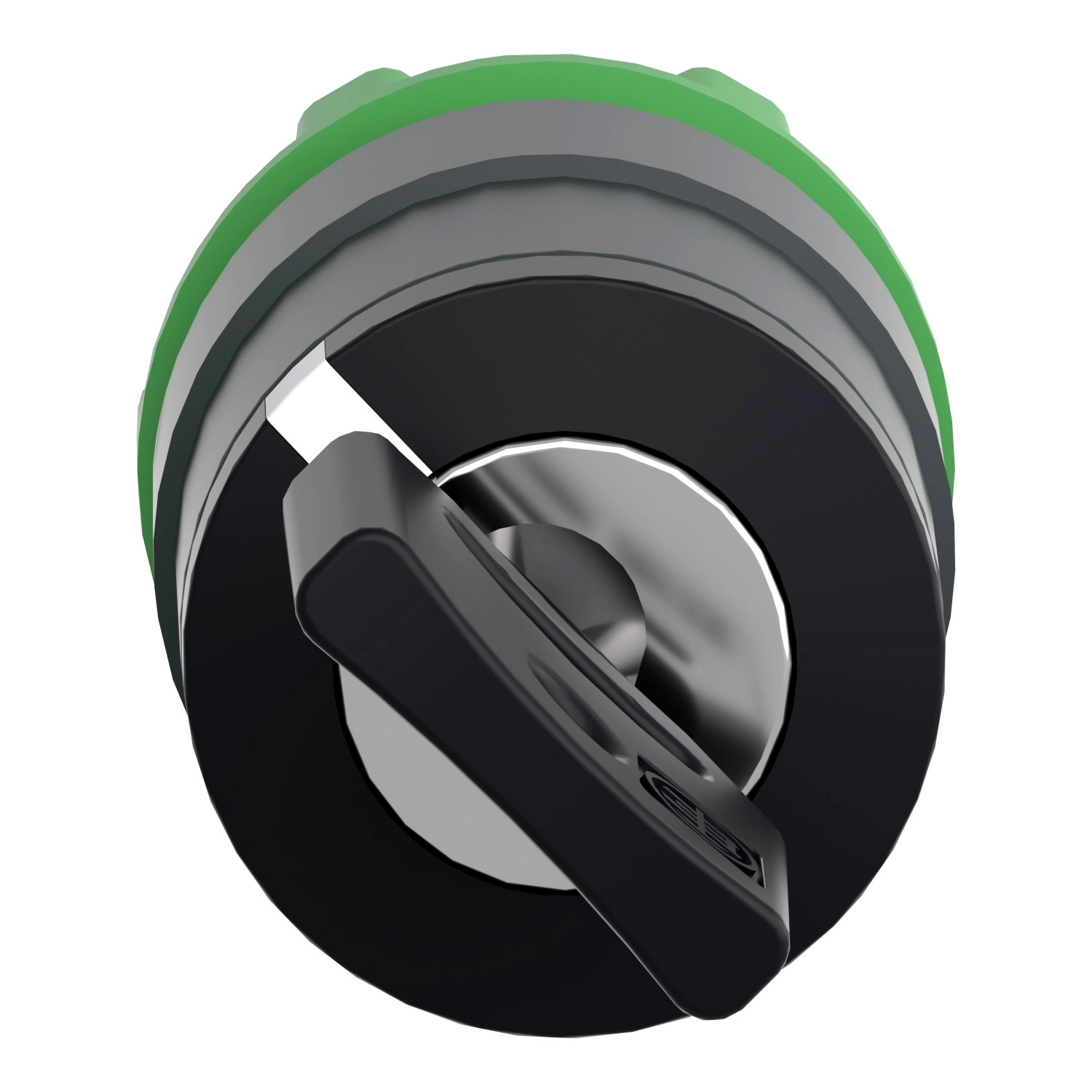

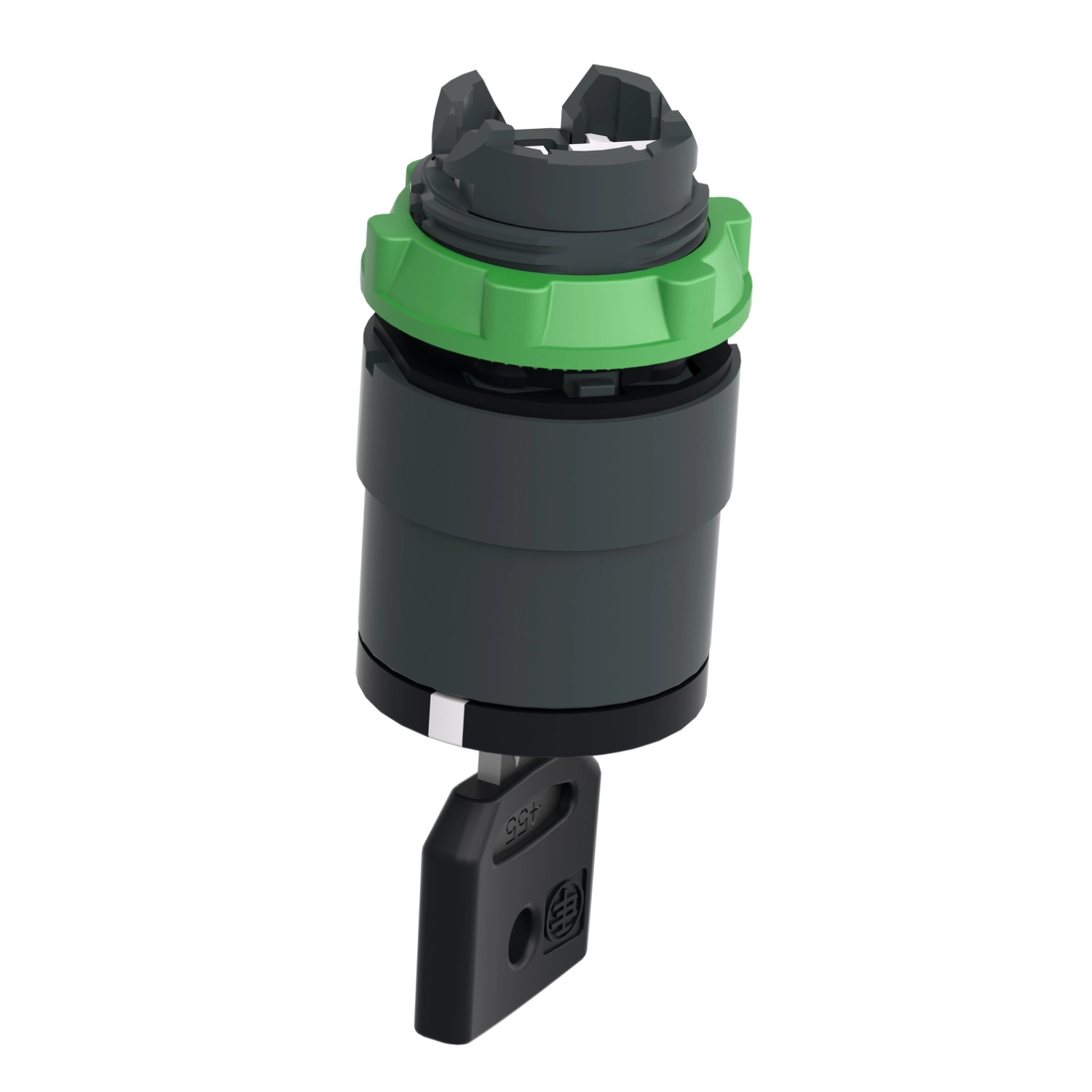

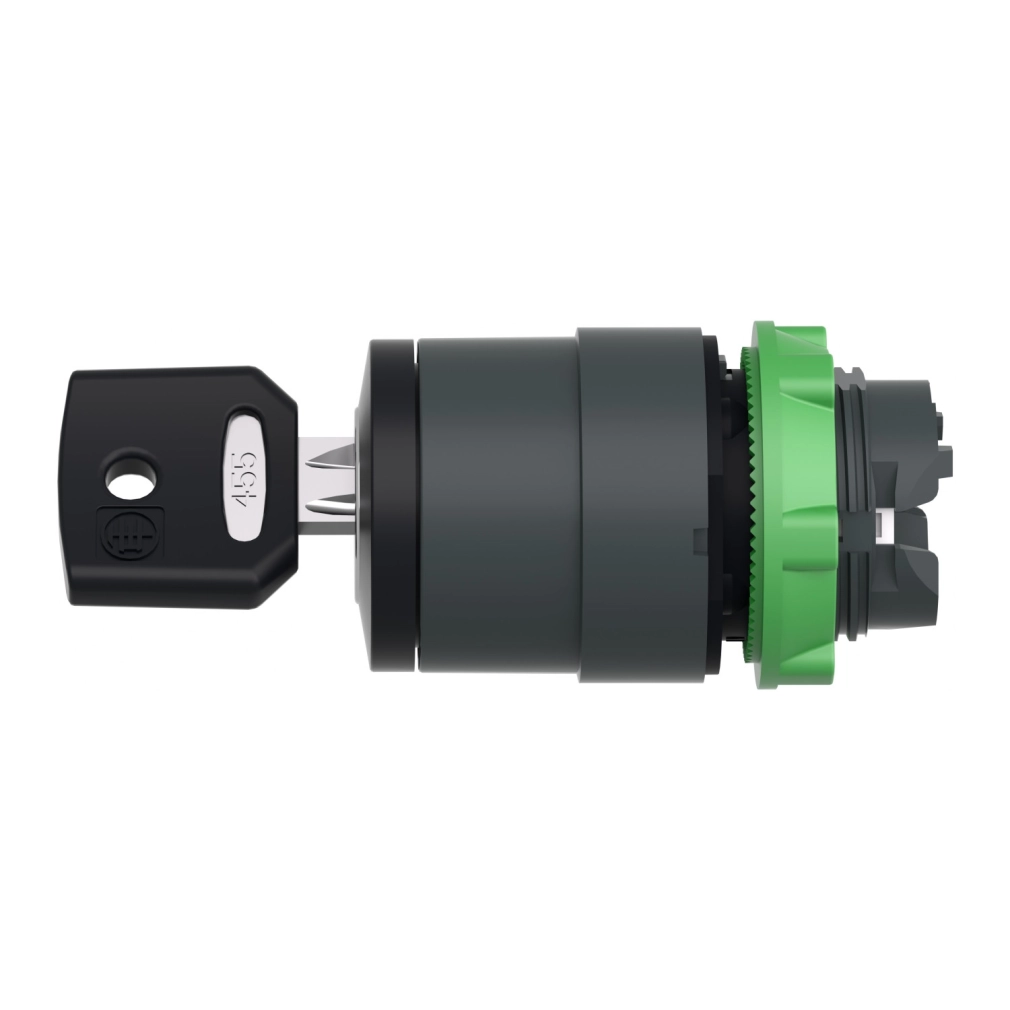

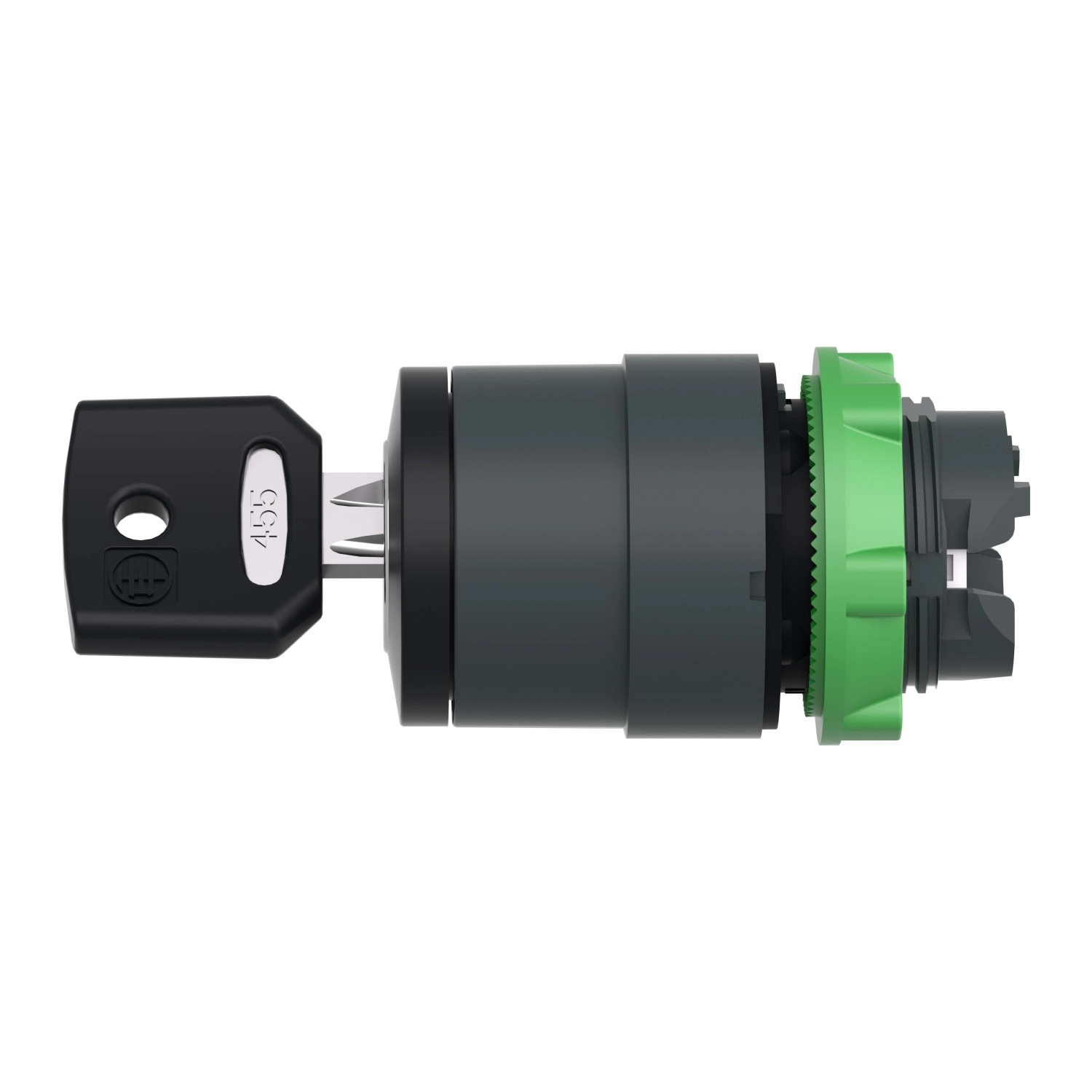

A Schneider Electric Harmony XB5 termékcsalád ZB5AG2D jelzésű választókapcsoló feje prémium minőségű ipari vezérlőelem, amely kimagasló megbízhatóságot és hosszú élettartamot biztosít az ipari környezetben végzett kapcsolási műveletek során. A ZB5AG2D egy kulcsos választókapcsoló fej, amely tökéletesen illeszkedik a Harmony XB5 sorozat moduláris felépítésű vezérlőelemeihez, így rugalmas konfigurációs lehetőségeket kínál a különböző alkalmazási területekhez.
A termék egy standard, 22 mm átmérőjű szerelőnyílásba illeszthető, így könnyen integrálható a legtöbb ipari kezelőpanelbe. A választókapcsoló fej anyaga sötétszürke műanyag, fekete kulcsos kezelővel, ami nemcsak esztétikus megjelenést, hanem tartósságot is biztosít. A kezelőelem 2 kapcsolási pozícióval rendelkezik, amelyek között 90 fokos elfordítással lehet váltani. Kulcstípusa Dom 8D1, és a kulcs bármely pozícióban kivehető, ami különleges rugalmasságot biztosít a hozzáférés-szabályozás szempontjából, lehetővé téve a berendezés zárt vagy nyitott állapotban történő biztosítását is.
A ZB5AG2D fejegység mechanikai élettartama kiemelkedően magas, 1.000.000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. A termék IP védettségi besorolása rendkívül magas: IP66, IP67, IP69 és IP69K, ami teljes védelmet jelent por, valamint nagy nyomású és magas hőmérsékletű vízsugár ellen is. A fej ellenáll akár 7000000 Pa nyomású, 55°C hőmérsékletű vízsugárnak is 0,1 méter távolságból. A NEMA 13 és NEMA 4X besorolások szintén igazolják a termék ellenálló képességét olajjal, porral és vízbehatolással szemben. Az IK06 fokozatú ütésállóság biztosítja a mechanikai behatásokkal szembeni védelmet.
A ZB5AG2D fej különböző elektromos összeállításokkal használható, a felhasználói igényekhez igazítva. A termék támogatja a C3, C4, C5, C6, C7, C8, C11, SF1 és SR1 kódjelzésű elektromos konfigurációkat, ami lehetővé teszi akár 6 érintkező használatát különböző elrendezésekben, például egyes és dupla blokkokkal, elülső vagy hátsó szerelésben. A Schneider Electric ZB5AG2D választókapcsoló fej kompatibilis az XALD 1...5 nyílásos és XALK 2...5 nyílásos állomásokkal, így különböző méretű és kialakítású vezérlőpanelekben alkalmazható. A kapcsolófej -40...+70 °C közötti hőmérsékleti tartományban használható, ami extrém környezeti feltételek mellett is megbízható működést biztosít. Az eszköz számos nemzetközi szabványnak megfelel, többek között: IEC 60947-1, UL 508, CSA C22.2 No 14, IEC 60947-5-1 és több más ipari előírásnak, valamint rendelkezik DNV, CSA, BV, LROS és UL tanúsítványokkal is.
Schneider Electric Harmony XB5 - ZB5AG2D - műanyag választókapcsoló fej, Ø22, 8D1 kulcsos, bal pozícióban kivehető, 2 állású műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Kulcsos választókapcsoló fej
Eszköz rövid neve: ZB5
Előlapi anyag: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejegység típusa: Standard
Jelzőegység fejének alakja: Kerek
Kapcsoló működtetési módja: Maradó
Kezelőelem profilja: Fekete kulcsos kapcsoló
Kezelőelem pozíció információ: 2 pozíció 90°
Zár típusa: Dom 8D1
Kulcs kivételi pozíció: Bal
Méret adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 72 mm
Mechanikai jellemzők
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos jellemzők
Elektromos összeállítási kód: C4 - <6 érintkező elülső egyes és dupla blokkokkal
C5 - <5 érintkező elülső egyes blokkokkal
C6 - <5 érintkező elülső egyes és dupla blokkokkal
C7 - <4 érintkező elülső egyes blokkokkal
C8 - <4 érintkező elülső egyes és dupla blokkokkal
C11 - <3 érintkező elülső egyes blokkokkal
C3 - <6 érintkező elülső egyes blokkokkal
SF1 - <3 érintkező elülső egyes blokkokkal
SR1 - <3 érintkező hátsó egyes blokkokkal
C15 - <1 érintkező elülső egyes blokkokkal
Eszköz bemutató: Alapelem
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály, IEC 60536 szerint
IP védettségi szint: IP66 (IEC 60529 szerint)
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 (IEC 50102 szerint)
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, UL 508, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds hajózási nyilvántartás), UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás IEC 60068-2-27 szerint
