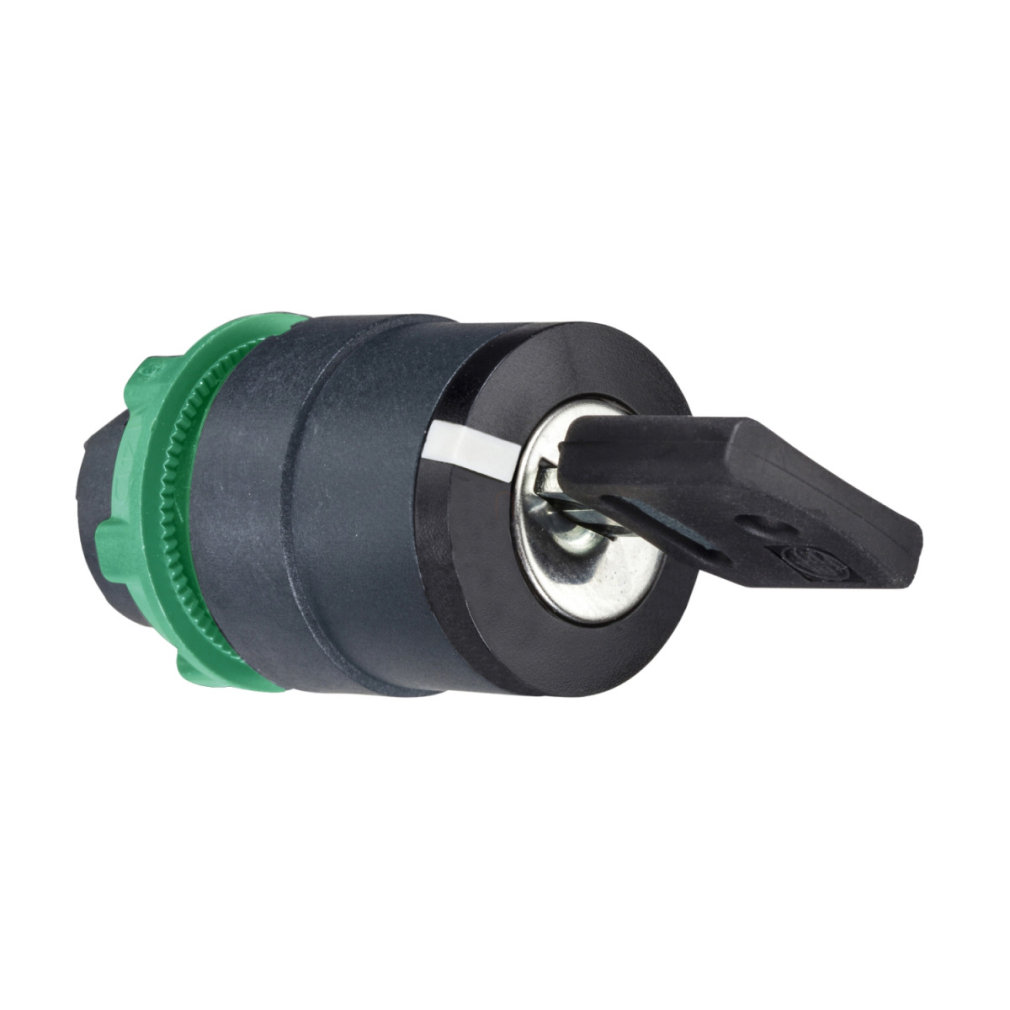

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5AG220 kulcsos választókapcsoló fej kiváló minőségű ipari kapcsoló komponens, amely tökéletesen alkalmazható különböző vezérlési és biztonsági feladatokhoz. Ez a 22 mm-es átmérőjű kapcsolófej sötétszürke műanyag házban került kialakításra, ami optimális megoldást nyújt olyan környezetben, ahol a tartósság és a megbízhatóság alapvető követelmény.
A ZB5AG220 kulcsos választókapcsoló két pozícióval rendelkezik, amelyek között 90 fokos elfordítással lehet váltani. A kapcsolófej 3131A típusú kulccsal működtethető, amely bal pozícióban kivehető, így biztosítva a jogosulatlan működtetés elleni védelmet. Ez a funkció különösen hasznos olyan alkalmazásokban, ahol a berendezés működtetését korlátozni kell illetéktelen személyekkel szemben. A fekete kulcsos kivitel a standard megjelenés mellett professzionális külsőt biztosít az eszköznek. A kapcsolófej kerek kialakítása szabványos, így illeszkedik a legtöbb ipari vezérlőpanelhez.
A Harmony XB5 sorozatú választókapcsoló fej kiemelkedő mechanikai tartóssággal rendelkezik, élettartama eléri az 1 000 000 kapcsolási ciklust, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. A termék széles környezeti hőmérsékleti tartományban használható, -40°C és +70°C között, így extrém körülmények között is megbízhatóan üzemel. Védelmi besorolása kiemelkedő: IP66, IP67, IP69 és IP69K szabványoknak egyaránt megfelel, így por, víz és nagynyomású mosás ellen is védett. A NEMA 13 és NEMA 4X besorolás további bizonyítéka a termék robosztus kialakításának.
A ZB5AG220 választókapcsoló fej különböző elektromos összeállításokkal kompatibilis, többféle kódnak megfelelően (C3, C4, C5, C6, C7, C8, C11, C15, SF1, SR1), ami rendkívül sokoldalú felhasználást tesz lehetővé. A termék felszerelhető XALD 1...5 kivágásos és XALK 2...5 kivágásos állomásokra. A rögzítési átmérő a szabványos 22 mm, a termék CAD méretei pontosan meghatározottak: 29 mm szélesség, 29 mm magasság és 72 mm mélység. A kapcsolófej kompatibilis több nemzetközi szabvánnyal, köztük az IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 No 14 szabványokkal, és rendelkezik számos minősítéssel, mint DNV, CSA, BV, LROS és UL. Ellenáll a rezgésnek (5 gn, 2...500 Hz frekvenciatartományban) és a mechanikai ütésnek (30 gn 18 ms-ig vagy 50 gn 11 ms-ig), ami tovább növeli megbízhatóságát ipari környezetben.
A Schneider Electric ZB5AG220 kulcsos választókapcsoló fej ideális választás biztonsági rendszerekhez, gépvezérléshez, és minden olyan alkalmazáshoz, ahol szükséges a jogosultság ellenőrzése a berendezés működtetéséhez. Az alapvető alkatrész (Basic element) kategória jelzi, hogy ez a termék egy rendszer egyik építőeleme, amelyet kiegészítő komponensekkel lehet teljes működőképes egységgé alakítani.
Schneider Electric Harmony XB5 - ZB5AG220 - műanyag választókapcsoló fej, Ø22, 3131A kulcsos, bal pozícióban kivehető, 2 állású műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XALF, Harmony XB5
Termék vagy alkatrész típusa: Kulcsos választókapcsoló fej
Eszköz rövid neve: ZB5
Keretanyag: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejforma: Kerek
Működtető típusa: Reteszelő (stay put)
Működtető profilja: Fekete kulcsos kapcsoló
Működtető pozíció információ: 2 pozíció 90°
Kulcstípus: 3131A kulcs
Kulcs kivételi pozíció: Bal
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Mechanikai élettartam: 1.000.000 kapcsolási ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítás kódja: C4 max. 6 érintkezőhöz egyszeres és kettős blokkok használatával elülső rögzítésnél
C5 max. 5 érintkezőhöz egyszeres blokkok használatával elülső rögzítésnél
C6 max. 5 érintkezőhöz egyszeres és kettős blokkok használatával elülső rögzítésnél
C7 max. 4 érintkezőhöz egyszeres blokkok használatával elülső rögzítésnél
C8 max. 4 érintkezőhöz egyszeres és kettős blokkok használatával elülső rögzítésnél
C11 max. 3 érintkezőhöz egyszeres blokkok használatával elülső rögzítésnél
C3 max. 6 érintkezőhöz egyszeres blokkok használatával elülső rögzítésnél
SF1 max. 3 érintkezőhöz egyszeres blokkok használatával elülső rögzítésnél
SR1 max. 3 érintkezőhöz egyszeres blokkok használatával hátsó rögzítésnél
C15 max. 1 érintkezőhöz egyszeres blokkok használatával elülső rögzítésnél
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-nál, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, UL 508, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
