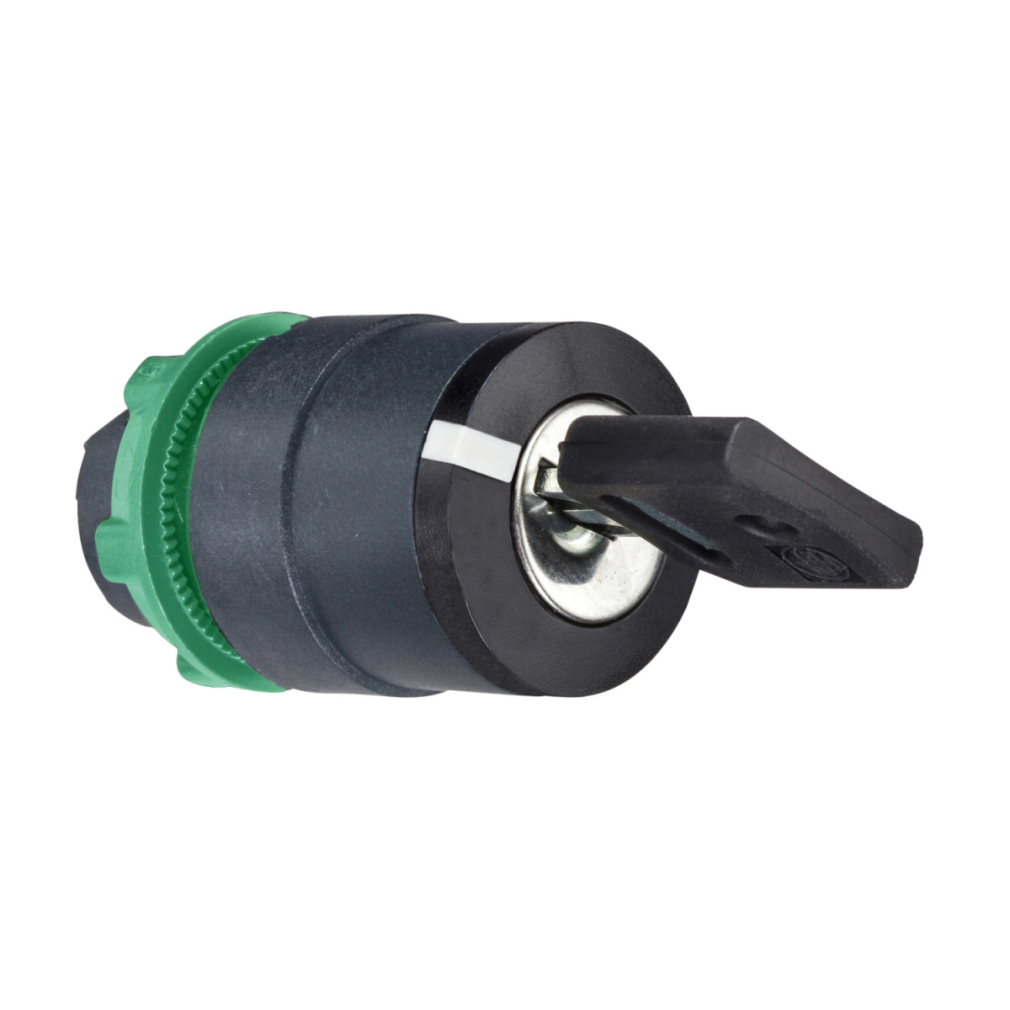

A Schneider Electric Harmony XB5 sorozatból származó ZB5AG214 kulcsos választókapcsoló fej egy rendkívül megbízható, ipari környezetbe tervezett irányítástechnikai komponens, amely magas minőségével és tartósságával tűnik ki a piacon. Ez a 22 mm átmérőjű, 520E kulcsos változat két pozíciós működést biztosít, ahol a kulcs bal oldali helyzetben vehető ki, ezzel növelve az illetéktelen hozzáférés elleni védelmet a kritikus alkalmazások esetén.
A termék a Harmony XB5 és XALF termékcsaládba tartozik, amely a Schneider Electric egyik legismertebb ipari kapcsolósorozata. A ZB5AG214 választókapcsoló fej sötétszürke műanyag kerettel és fekete kulcsos kapcsolóval rendelkezik. A kapcsoló alapvetően helybenmaradó (stay put) típusú, ami azt jelenti, hogy a választott pozícióban marad a kapcsolás után. A két pozíció egymástól 90°-ra helyezkedik el, és a kulcs csak a bal oldali pozícióban vehető ki, ami biztonsági szempontból kulcsfontosságú funkció olyan helyeken, ahol a berendezés működését csak bizonyos állapotban szeretnénk engedélyezni illetéktelenek számára.
A ZB5AG214 kulcsos kapcsolófej kiemelkedő mechanikai tartóssággal rendelkezik, akár 1.000.000 kapcsolási ciklust is kibír, ami hosszú élettartamot biztosít még intenzív használat esetén is. Kompatibilis az XALD 1...5 kivágásos és XALK 2...5 kivágásos állomásokkal, valamint különféle elektromos összeállítási kódokkal (C3, C4, C5, C6, C7, C8, C11, SF1, SR1, C15), ami rendkívüli rugalmasságot biztosít a különböző alkalmazási területeken.
A kapcsolófej védettségi szintje rendkívül magas: IP66, IP67, IP69 és IP69K szabványoknak egyaránt megfelel, ami azt jelenti, hogy teljesen védett por ellen, valamint időszakos vagy folyamatos vízbemerítés ellen is, sőt, a nagynyomású mosóval való tisztításnak is ellenáll (7000000 Pa 55°C-on, 0,1 m távolságból). A NEMA 13 és NEMA 4X védettségi szabványoknak is megfelel, így olajokkal és nem korrozív anyagokkal szemben is ellenálló. Az IK06 besorolás pedig megfelelő ütésállóságot garantál ipari környezetben.
A termék kiemelkedő környezeti paraméterekkel rendelkezik, -40...+70°C közötti tárolási és üzemeltetési hőmérséklet-tartománnyal, így extrém körülmények között is megbízhatóan működik. Túlfeszültség elleni védelme Class II besorolású az IEC 60536 szabvány szerint. Rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, míg ütésállósága 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) fél-szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, ami igazán robusztus használatot tesz lehetővé a legkeményebb ipari környezetben is.
Schneider Electric Harmony XB5 - ZB5AG214 - műanyag választókapcsoló fej, Ø22, 520E kulcsos, bal pozícióban kivehető, 2 állású műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5, Harmony XALF
Terméktípus: Kulcsos választókapcsoló fej
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejtípus: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtetési típus: Helybenmaradó (stay put)
Működtető profil: Fekete kulcsos kapcsoló
Működtető pozíció információ: 2 pozíció 90°
Kulcszár típus: 520E kulcs
Kulcskivétel pozíció: Bal
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: C4, C5, C6, C7, C8, C11, C3, SF1, SR1, C15
Eszköz megjelenése: Alap elem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: Class II, IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K, IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa, 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06, IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, UL 508, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Ellenállási jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz), IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullámú gyorsulás esetén, IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) fél-szinusz hullámú gyorsulás esetén, IEC 60068-2-27 szerint
