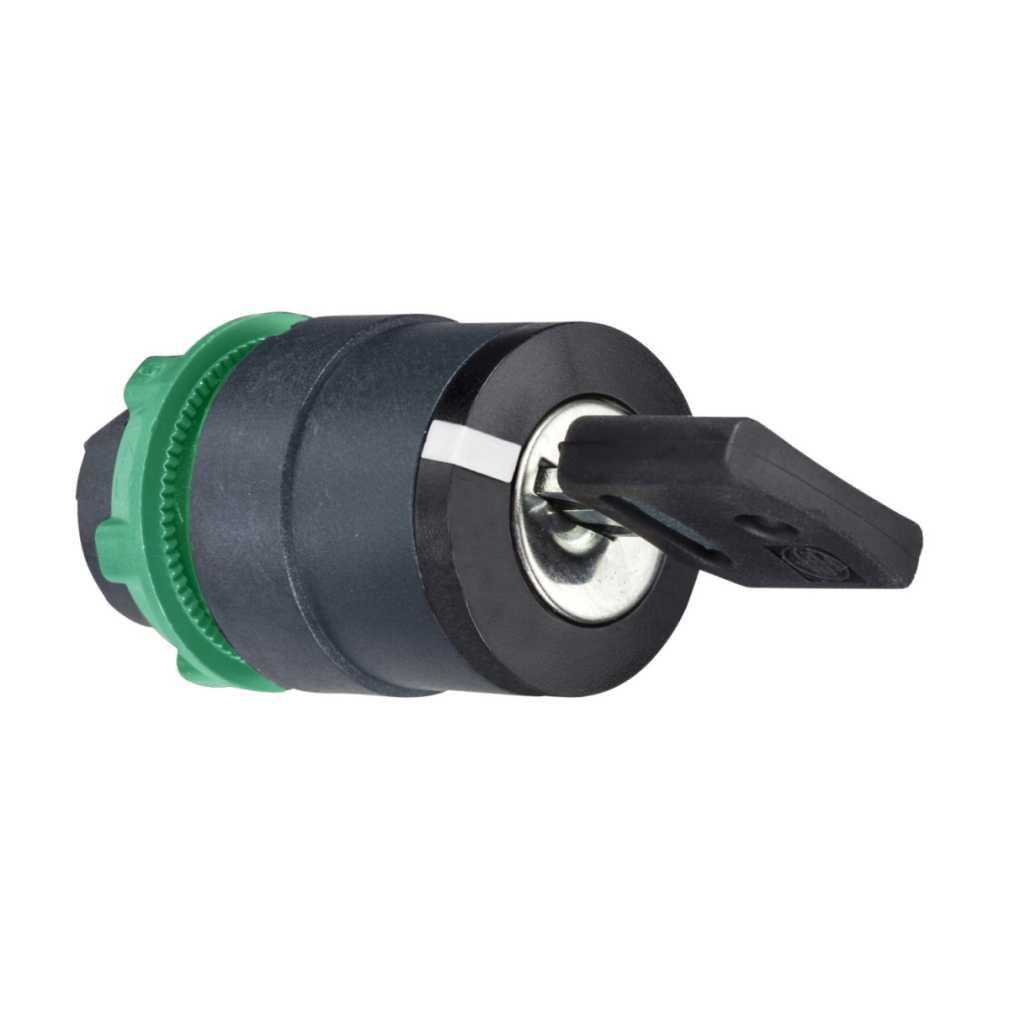

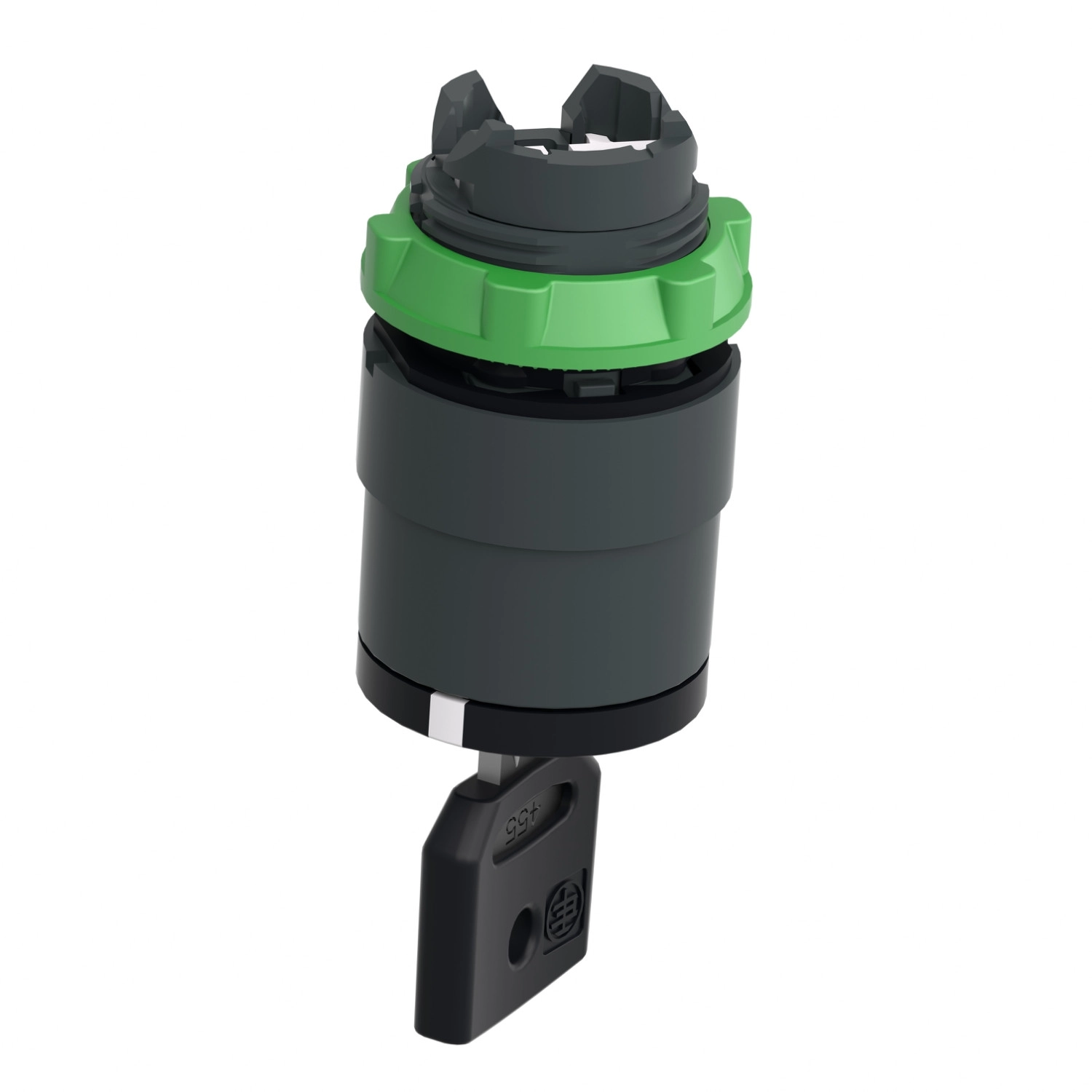

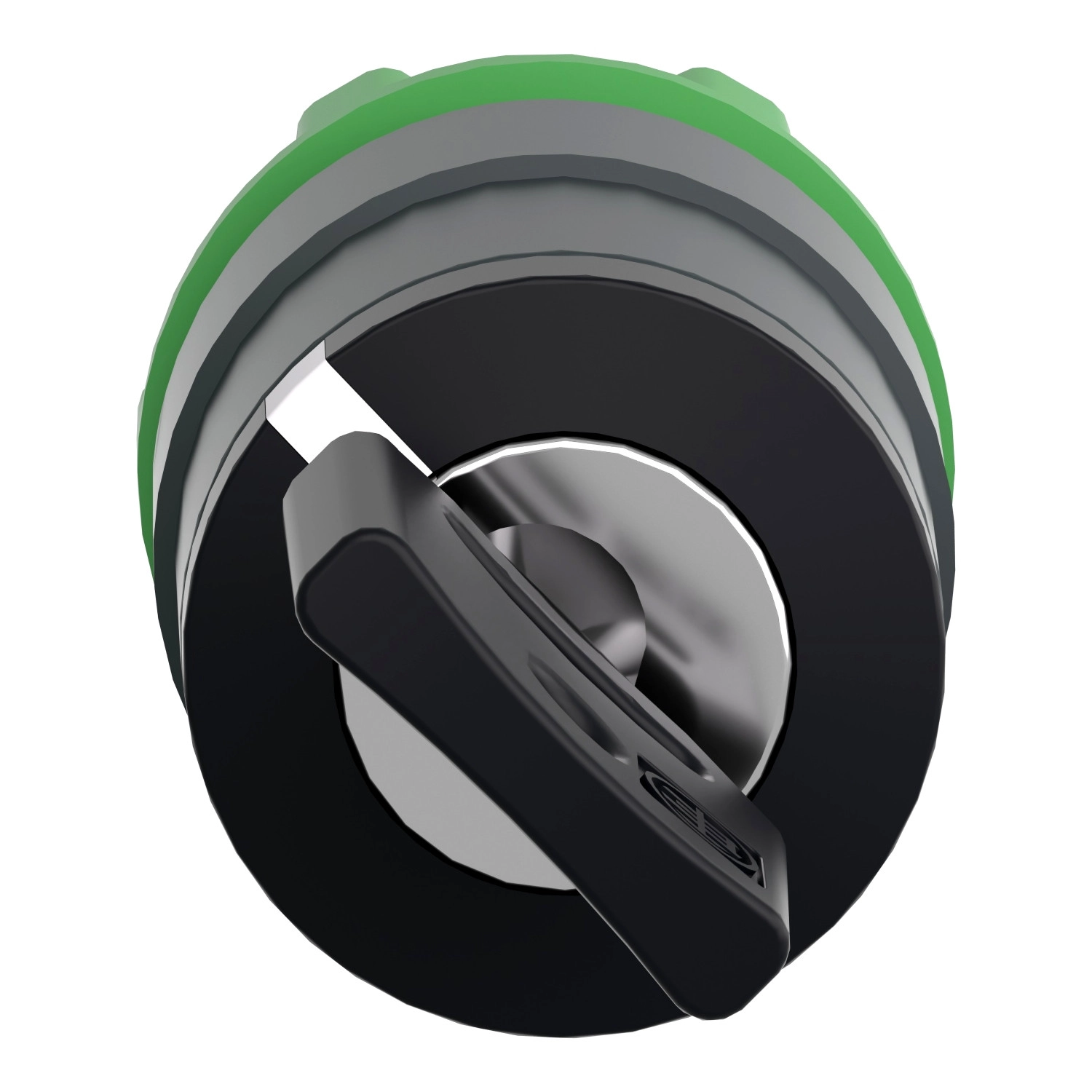

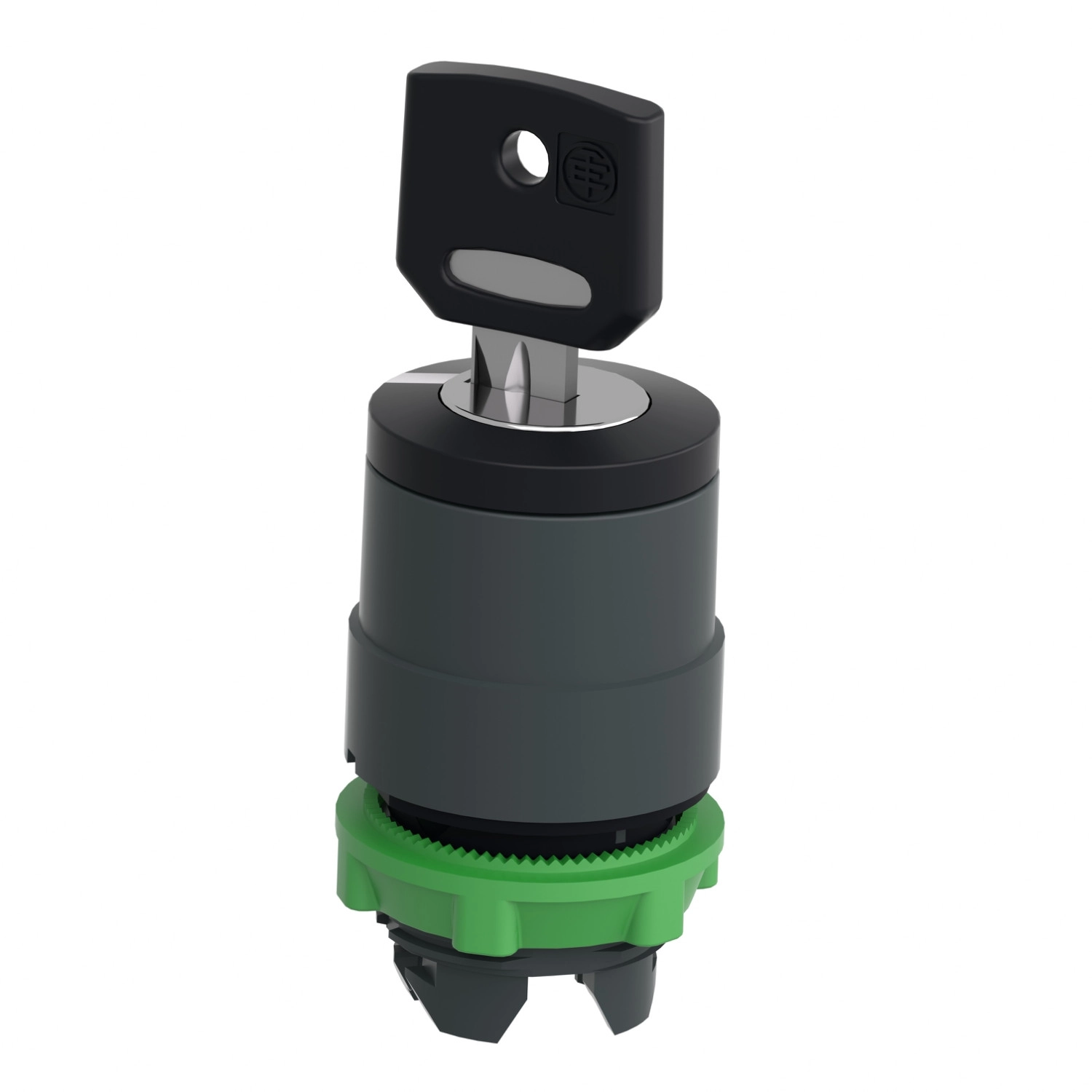

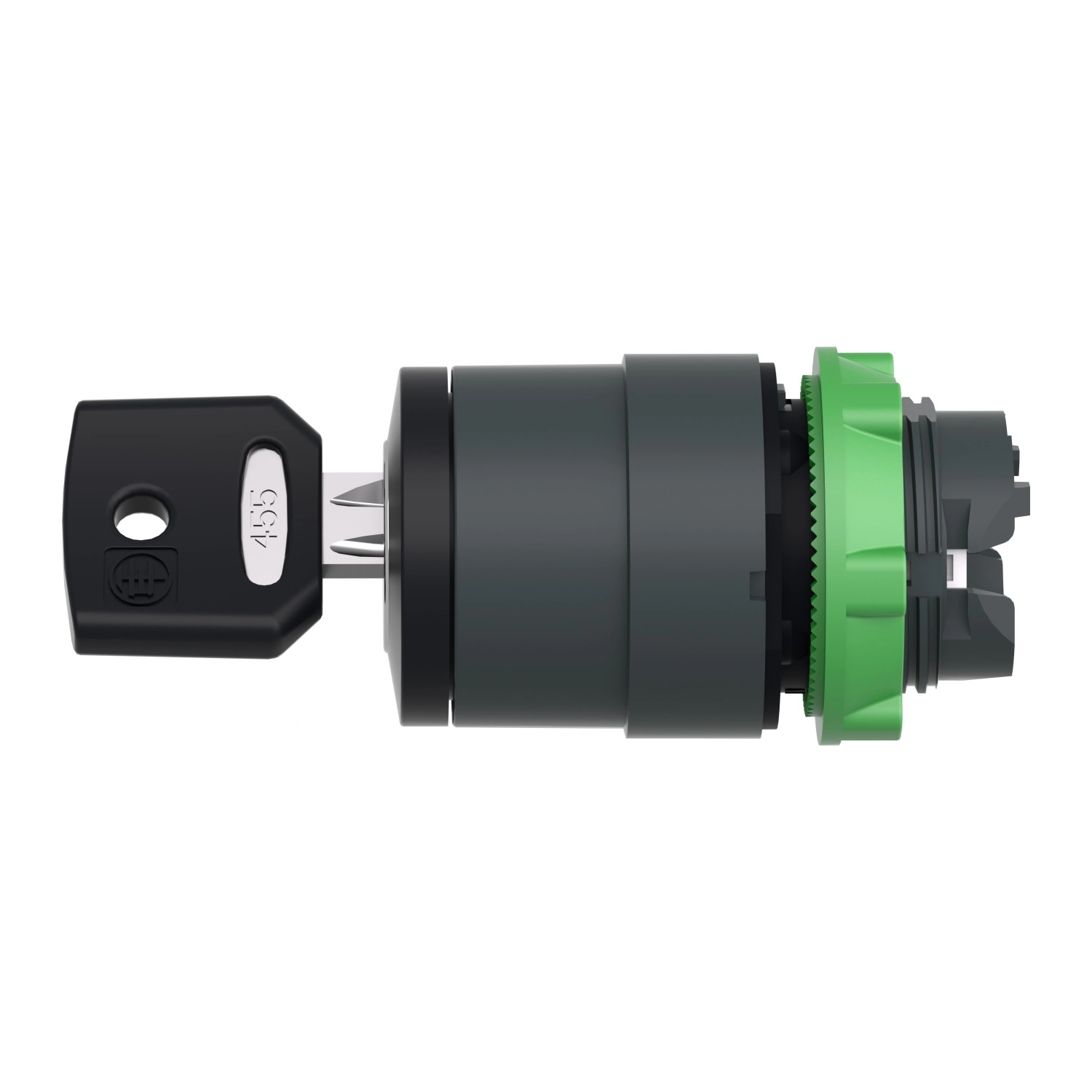

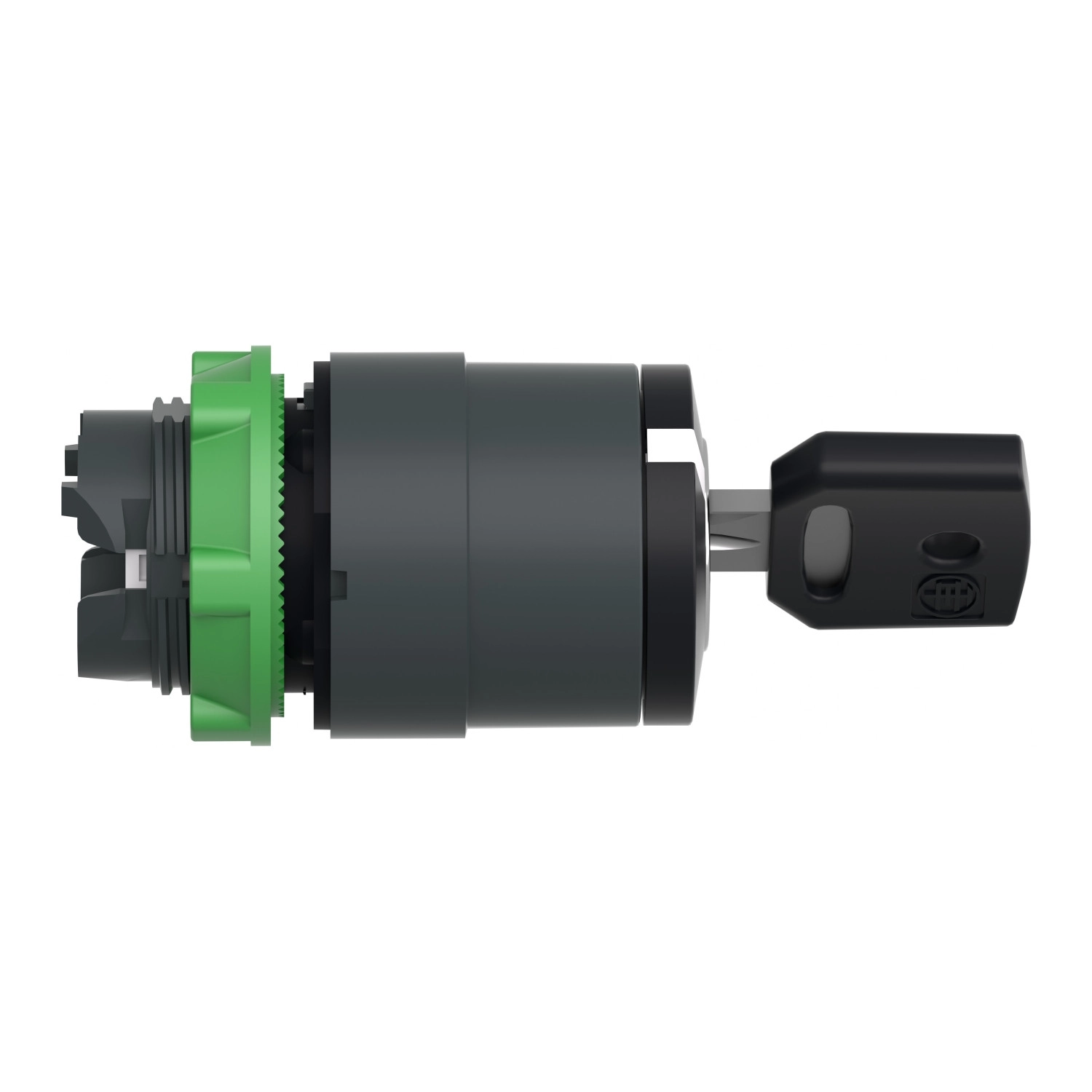

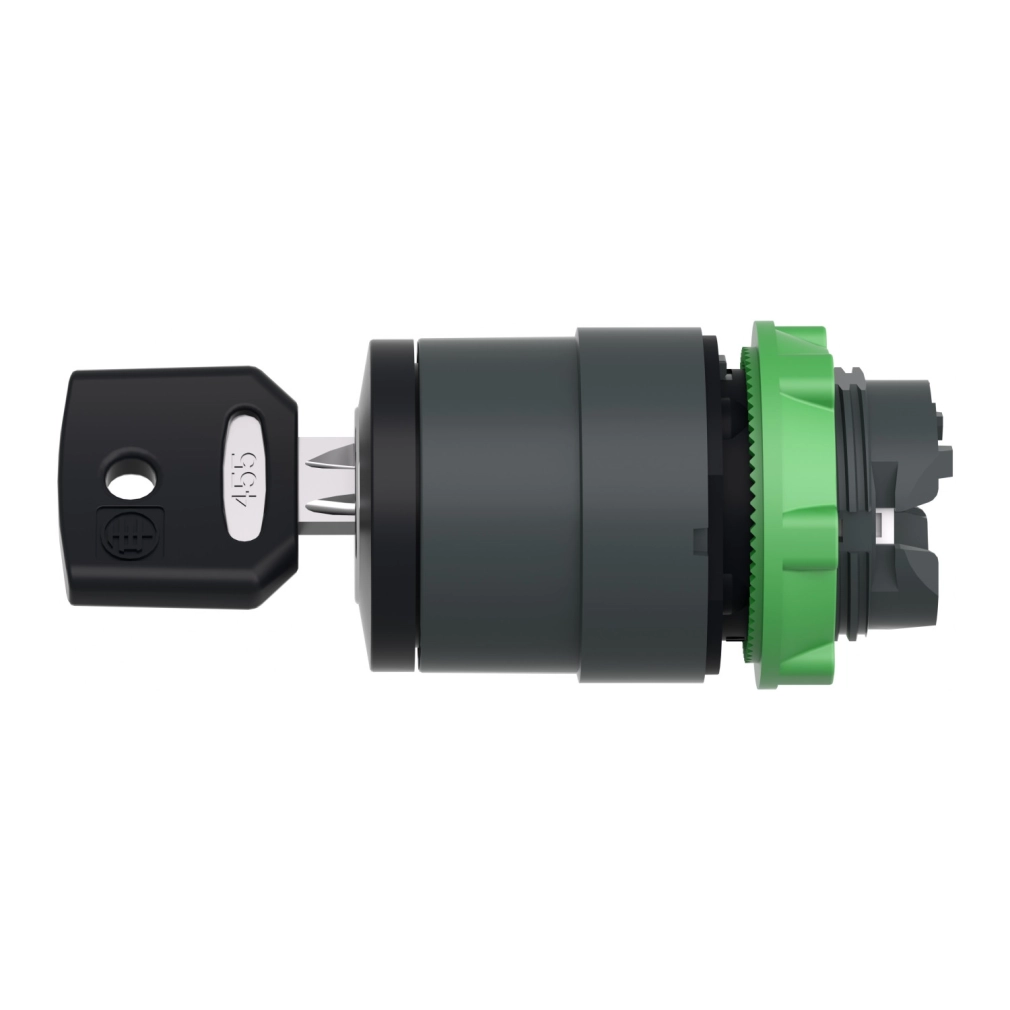

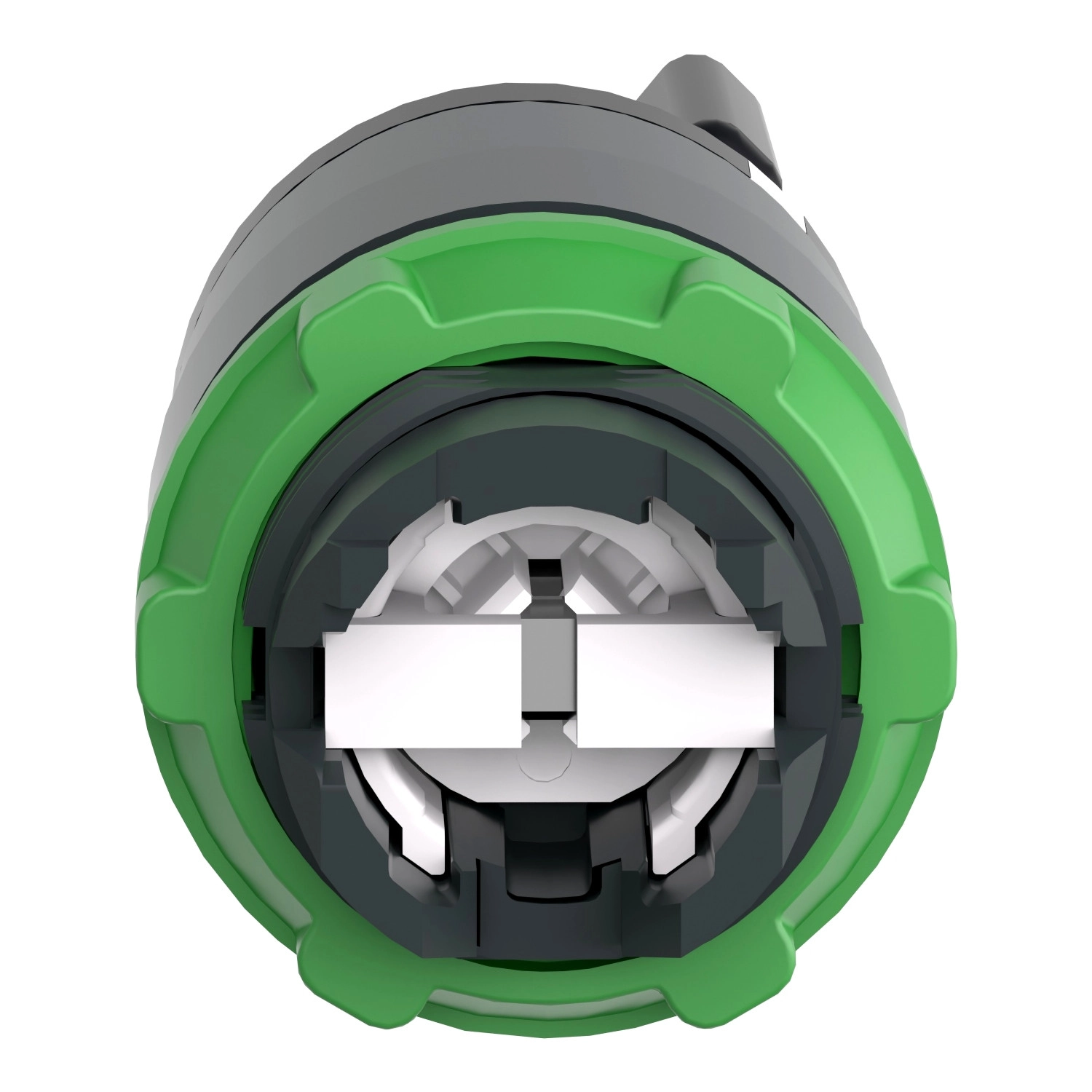

A Schneider Electric Harmony XB5 választókapcsoló fej (ZB5AG212) kiváló minőségű irányítástechnikai komponens, amely megbízható működést biztosít ipari környezetben és biztonsági alkalmazásokban. Ez a 22 mm átmérőjű, műanyag választókapcsoló fej tökéletes választás hozzáférés-korlátozást igénylő vezérlési feladatokhoz, ahol a kapcsolási pozíciók egyértelmű azonosítása és a jogosulatlan működtetés megakadályozása kiemelt fontosságú.
A ZB5AG212 kulcsos választókapcsoló fej 421E típusú kulccsal működtethető, amely csak a bal pozícióban (315°) vehető ki a kapcsolóból, így biztosítva, hogy a rendszer csak meghatározott állapotban legyen magára hagyható. A választókapcsoló fej két stabil pozícióval (90°-os elfordulással) rendelkezik, amely lehetővé teszi két különböző üzemállapot közötti váltást. A "stay put" kialakítás azt jelenti, hogy a kapcsoló a kiválasztott pozícióban marad, amíg újra nem működtetik. A kapcsolási állapotok egyértelműen azonosíthatók a kulcs pozíciója alapján, ami segít elkerülni a kezelési hibákat és növeli a berendezés üzemeltetésének biztonságát.
A Harmony XB5 termékcsalád részeként ez a kapcsoló fej tökéletesen integrálható a Harmony XALD és XALK házakba, valamint kompatibilis különböző érintkező blokkokkal a felhasználási igényeknek megfelelően. A sötétszürke műanyag ház és a fekete kulcsos kapcsolófej esztétikus megjelenést biztosít, míg a műszaki paraméterek széles alkalmazhatóságot tesznek lehetővé. A kapcsoló fej mechanikai élettartama kiemelkedő - 1 000 000 kapcsolási ciklus -, ami hosszútávú, megbízható működést garantál akár intenzív használat mellett is.
A ZB5AG212 modell különböző elektromos összeállításokkal használható, beleértve a C3, C4, C5, C6, C7, C8, C11, C15, SF1 és SR1 kódú konfigurációkat, amelyek lehetővé teszik akár 6 érintkező használatát különböző kombinációkban. Ez rendkívüli rugalmasságot biztosít a tervezőknek a vezérlő rendszerek kialakításánál. Az összeszerelés egyszerű, és a termék kialakítása támogatja a csavaros kapocsléccel, dugaszolható csatlakozókkal vagy nyomtatott áramköri lapra történő szerelési módokat is.
A kapcsoló műszaki paraméterei kiemelkedőek: IP66/IP67/IP69/IP69K védettség (IEC 60529 szerint), NEMA 13 és NEMA 4X védettség, valamint IK06 ütésállóság (IEC 50102 szerint). A termék ellenáll a nagynyomású mosóval történő tisztításnak is (7 000 000 Pa, 55 °C, 0,1 m távolságból), ami ipari környezetben különösen előnyös. Széles működési hőmérséklet-tartománya (-40...+70 °C) és robusztus kialakítása biztosítja a megbízható működést szélsőséges körülmények között is. A termék megfelel a vonatkozó nemzetközi szabványoknak (IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, stb.) és számos tanúsítvánnyal rendelkezik (DNV, CSA, BV, LROS, UL), ami tovább erősíti minőségi pozícióját.
Schneider Electric Harmony XB5 - ZB5AG212 - műanyag választókapcsoló fej, Ø22, 421E kulcsos, bal pozícióban kivehető, 2 állású műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5 / Harmony XALF
Termék típus: Fej kulcsos választókapcsolóhoz
Rövid terméknév: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típus: Standard
Minimális rendelési mennyiség: 1
Jeladó egység formája: Kerek
Működtető típus: Stay put (rögzített állású)
Működtető profil: Fekete kulcsos kapcsoló
Működtető pozíciók: 2 pozíció 90°
Zár típusa: 421E kulcs
Kulcs kivételi pozíció: Bal
Méretadatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 72 mm
Mechanikai tulajdonságok
Mechanikai élettartam: 1000000 ciklus
Villamos jellemzők
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód:
- C4: max. 6 érintkező egyszeres és dupla blokkokkal előlapi szereléshez
- C5: max. 5 érintkező egyszeres blokkokkal előlapi szereléshez
- C6: max. 5 érintkező egyszeres és dupla blokkokkal előlapi szereléshez
- C7: max. 4 érintkező egyszeres blokkokkal előlapi szereléshez
- C8: max. 4 érintkező egyszeres és dupla blokkokkal előlapi szereléshez
- C11: max. 3 érintkező egyszeres blokkokkal előlapi szereléshez
- C3: max. 6 érintkező egyszeres blokkokkal előlapi szereléshez
- SF1: max. 3 érintkező egyszeres blokkokkal előlapi szereléshez
- SR1: max. 3 érintkező egyszeres blokkokkal hátsó szereléshez
- C15: max. 1 érintkező egyszeres blokkokkal előlapi szereléshez
Környezeti jellemzők
Védőkezelés: TH
Tárolási hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok: IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, UL 508, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds hajózási nyilvántartás), UL listázott
Vibráció és ütésállóság
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
