A Schneider Electric Harmony XB5 termékcsaládhoz tartozó ZB5AG0D választókapcsoló fej egy kiváló minőségű ipari vezérlőelem, amely megbízható működést biztosít a legigényesebb alkalmazási környezetekben is. Ez a kompakt, 22 mm-es szerelési átmérőjű kulcsos kapcsolófej ideális választás olyan helyzetekben, ahol a kezelés jogosultsághoz kötött, és fontos a különböző működési állapotok közötti egyértelmű váltás lehetősége.
A ZB5AG0D modell a Harmony XB5 sorozat része, amely a Schneider Electric prémium vonalát képviseli az ipari nyomógombok, visszajelzők és kapcsolók területén. A termék sötétszürke műanyag kerettel rendelkezik, ami nemcsak esztétikus megjelenést biztosít, hanem ellenáll a különböző ipari környezetekben előforduló mechanikai és kémiai hatásoknak is. A kerek kialakítású kapcsolófej fekete kulccsal működtethető, és három különböző pozícióba állítható (+/- 45°). A Dom 8D1 típusú kulcs a kapcsoló bármely állásában kivehető, így a kezelő szabadon elhagyhatja a munkaterületet anélkül, hogy a kapcsoló helyzetét illetéktelenek megváltoztathatnák.
A ZB5AG0D műszaki paraméterei figyelemre méltóak. A kapcsoló rendkívüli tartósságot kínál 1 000 000 kapcsolási ciklussal, ami hosszú élettartamot biztosít még intenzív használat mellett is. A termék széles hőmérsékleti tartományban használható, -40°C és +70°C között, ami lehetővé teszi alkalmazását szélsőséges környezeti feltételek között is. Az IP védettségi besorolás kiemelkedő: IP66, IP67, IP69 és IP69K, ami teljes por elleni védelmet és különböző folyadékbehatolás elleni védelmet biztosít, beleértve a nagynyomású mosást is (7000000 Pa nyomásig 55°C-on). A NEMA védelmi osztály szerint a termék megfelel a NEMA 13 és NEMA 4X követelményeinek, az IK ütésállósági fokozata pedig IK06.
A ZB5AG0D rugalmas telepítési lehetőségeket kínál különböző elektromos összetételekkel. A termék kompatibilis számos kapcsolókódokkal, mint például C3, C4, C5, C6, C7, C8, C11, SF1 és SR1, lehetővé téve különböző kapcsolókonfigurációk használatát. A kapcsoló telepíthető XALD típusú állomásokon 1-5 kivágással, valamint XALK típusú állomásokon 2-5 kivágással. A termék CAD méretei jól dokumentáltak: 29 mm szélesség, 29 mm magasság és 72 mm mélység, ami megkönnyíti a tervezést és a beépítést.
A ZB5AG0D megfelel számos nemzetközi szabványnak, beleértve az UL 508, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1 és JIS C8201-1 szabványokat. A terméket többféle neves tanúsító szervezet is jóváhagyta, köztük a DNV, CSA, BV, LROS (Lloyds register of shipping) és az UL. A termék kiváló rezgésállósággal rendelkezik (5 gn, f= 2...500 Hz az IEC 60068-2-6 szerint), valamint kiemelkedő ütésállósággal (30 gn 18 ms-ig vagy 50 gn 11 ms-ig félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint).

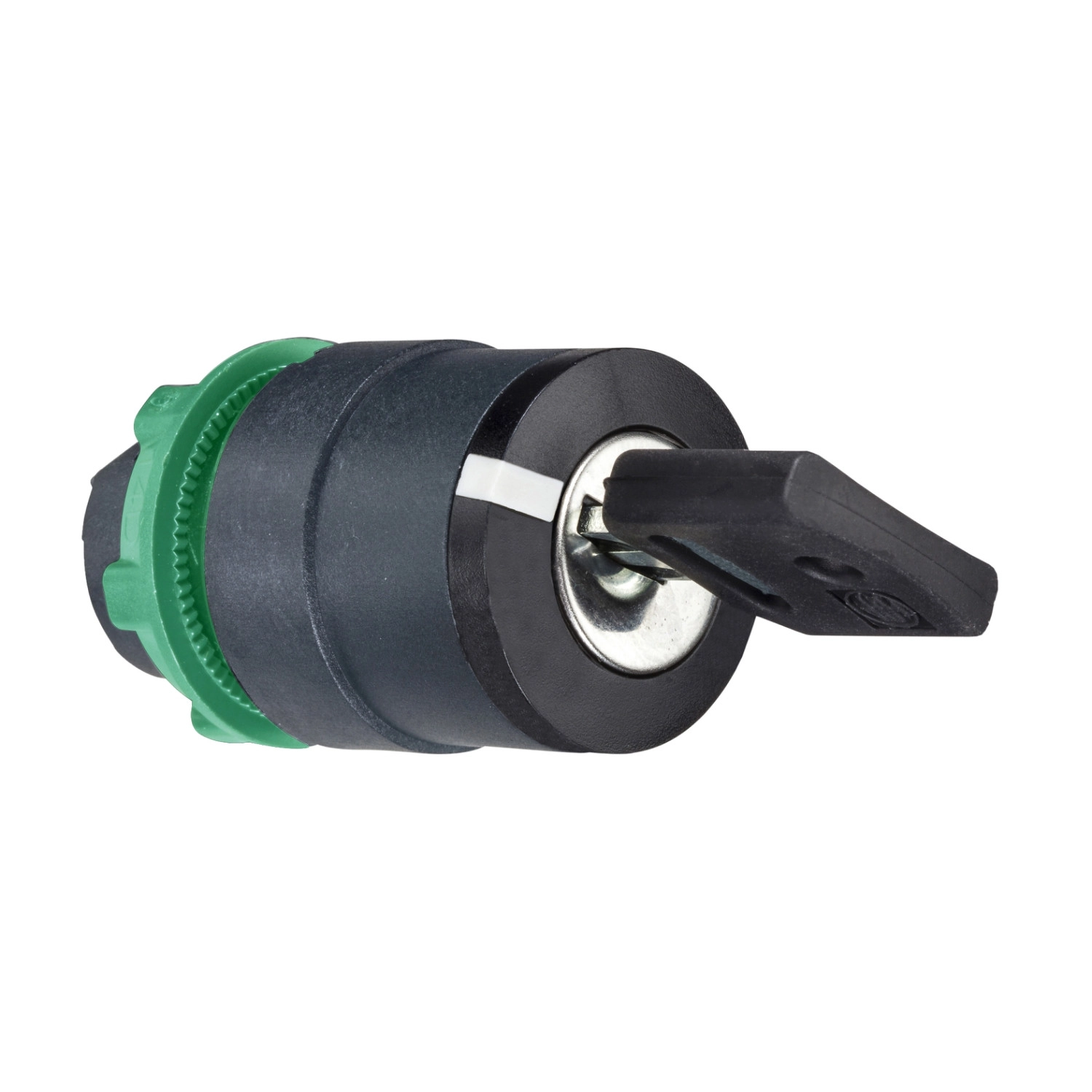

Schneider Electric Harmony XB5 - ZB5AG0D - műanyag választókapcsoló fej, Ø22, 8D1 kulcsos, minden pozícióban kivehető, 3 állású műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típus: Kulcsos választókapcsoló fej
Rövidített terméknév: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Maradó állású
Működtető profil: Fekete kulcsos kapcsoló
Működtető pozíció információ: 3 pozíció +/- 45°
Kulcszár típusa: Dom 8D1
Kulcs kivételi pozíció: Bármely pozícióban
Méretek és mechanikai jellemzők
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 72 mm
Mechanikai élettartam: 1 000 000 kapcsolási ciklus
Elektromos összetételkód
C3 - max. 6 érintkező egy blokkos előlapra szerelhető kivitelben
C4 - max. 6 érintkező egy és két blokkos előlapra szerelhető kivitelben
C5 - max. 5 érintkező egy blokkos előlapra szerelhető kivitelben
C6 - max. 5 érintkező egy és két blokkos előlapra szerelhető kivitelben
C7 - max. 4 érintkező egy blokkos előlapra szerelhető kivitelben
C8 - max. 4 érintkező egy és két blokkos előlapra szerelhető kivitelben
C11 - max. 3 érintkező egy blokkos előlapra szerelhető kivitelben
SF1 - max. 3 érintkező egy blokkos előlapra szerelhető kivitelben
SR1 - max. 3 érintkező hátlapra szerelhető kivitelben
Környezeti jellemzők
Védőkezelés: TH
Tárolási hőmérséklet: -40...70 °C
Üzemi hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettség: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettség: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettség: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listázott
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
