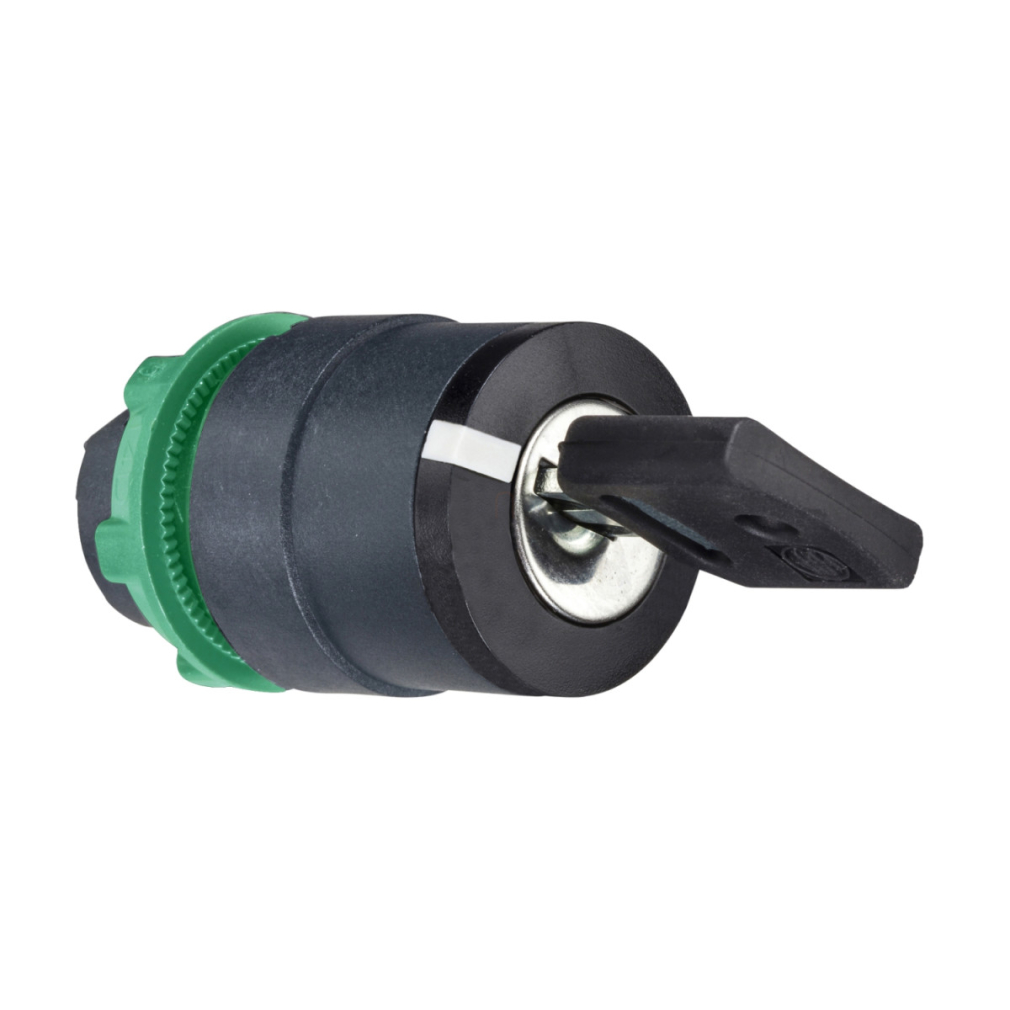

A Schneider Electric Harmony XB5 sorozatának ZB5AG09 választókapcsoló feje az ipari vezérlőrendszerek és kezelőpanelek egyik alapvető komponense. Ez a sötétszürke műanyag burkolatú kapcsolófej kiváló minőségű kialakítással és hosszú élettartamú működéssel rendelkezik, ami ideálissá teszi ipari környezetben történő alkalmazásra.
A ZB5AG09 kulcsos kapcsolófej 22 mm-es szabványos szerelőnyíláson keresztül történő beépítésre készült, ami biztosítja a kompatibilitást a legtöbb ipari vezérlőpanellel. A kerek kialakítású kapcsolófej 3 fix pozícióba állítható, +/- 45 fokos elfordítási szöggel, ami pontos vezérlést tesz lehetővé különböző ipari alkalmazásokban. A választókapcsoló az iparágban széles körben használt 455-ös kulccsal működtethető, és a kulcsot a kapcsoló jobb pozíciójában lehet kivenni, ami fokozott biztonsági funkciót biztosít kritikus ipari folyamatok számára. A fekete kulcsos kapcsolónak köszönhetően vizuálisan is könnyen azonosítható a kapcsoló állapota a kezelőpanel felületén.
A kapcsolófej kiemelkedő mechanikai tartóssággal rendelkezik, akár 1 millió kapcsolási ciklust is kibír, ami rendkívül hosszú élettartamot biztosít még intenzív használat mellett is. A termék megfelel az IP66, IP67, IP69 és IP69K védettségi fokozatoknak, ami teljes porállóságot és különböző vízhatások elleni védelmet jelent. Ellenáll továbbá a nagy nyomású mosóberendezések akár 7000000 Pa nyomásának 55°C-on, 0,1 m távolságból, így ideális olyan ipari környezetben is, ahol rendszeres tisztításra van szükség. Az IK06 besorolás mechanikai ütésállóságot garantál, a készülék képes elviselni akár 30 gn gyorsulást 18 ms időtartamig és 50 gn gyorsulást 11 ms időtartamig fél szinusz hullámú gyorsulásnál, az IEC 60068-2-27 szabványnak megfelelően.
A kapcsolófej rendkívül széles működési hőmérséklet-tartománya -40°C és +70°C között biztosítja a megbízható működést szélsőséges körülmények között is. A készülék különböző kapcsolási konfigurációkkal használható: C3, C4, C5, C6, C7, C8, C11, SF1, SR1 kódoknak megfelelően, ami rugalmas felhasználási lehetőségeket kínál különböző alkalmazásokhoz. A termék számos nemzetközi szabványnak megfelel, többek között CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, UL 508, JIS C8201-1, és rendelkezik DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed tanúsítványokkal is.
A ZB5AG09 választókapcsoló fej különösen ajánlott olyan ipari alkalmazásokhoz, ahol kulcsos biztonsági rendszerekre van szükség, például gépvezérlő rendszerekhez, vezérlőpanelekhez, ipari gyártósorokhoz, vészleállító rendszerekhez és minden olyan területre, ahol fontos a jogosulatlan hozzáférés megakadályozása vagy a működtetés szabályozása. A Schneider Electric Harmony XB5 sorozatának részeként teljes kompatibilitást biztosít más XB5 komponensekkel, lehetővé téve komplex és testreszabott vezérlőrendszerek kialakítását.
Schneider Electric Harmony XB5 - ZB5AG09 - műanyag választókapcsoló fej, Ø22, 455 kulcsos, jobb pozícióban kivehető, 3 állású műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Kulcsos választókapcsoló fej
Eszköz rövid neve: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejforma: Kerek
Működtető típusa: Rögzített állású
Működtető profilja: Fekete kulcsos kapcsoló
Működtető pozíciók: 3 pozíció +/- 45°
Kulcs típusa: 455-ös kulcs
Kulcs kivételi pozíciója: Jobb
Műszaki specifikációk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Mechanikai élettartam: 1.000.000 ciklus
Villamos jellemzők
Elektromos összetétel kód: C4 max. 6 érintkezőhöz egyes és dupla blokkokkal előlapi szereléshez
C5 max. 5 érintkezőhöz egyes blokkokkal előlapi szereléshez
C6 max. 5 érintkezőhöz egyes és dupla blokkokkal előlapi szereléshez
C7 max. 4 érintkezőhöz egyes blokkokkal előlapi szereléshez
C8 max. 4 érintkezőhöz egyes és dupla blokkokkal előlapi szereléshez
C11 max. 3 érintkezőhöz egyes blokkokkal előlapi szereléshez
C3 max. 6 érintkezőhöz egyes blokkokkal előlapi szereléshez
SF1 max. 3 érintkezőhöz egyes blokkokkal előlapi szereléshez
SR1 max. 3 érintkezőhöz egyes blokkokkal hátsó szereléshez
Környezeti feltételek
Védelem típusa: TH
Üzemi hőmérséklet: -40...+70 °C
Tárolási hőmérséklet: -40...+70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi szint: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi szint: NEMA 13, NEMA 4X
Magas nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
IK védettségi szint: IK06 az IEC 50102 szerint
Tanúsítványok és megfelelőségek
Szabványok: CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, UL 508, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint
