A Schneider Electric Harmony XB5 sorozatú ZB5AG08 választókapcsoló fej egy prémium minőségű ipari vezérlő komponens, amely sokoldalú alkalmazási lehetőségeket kínál automatizált rendszerek és vezérlőpanelek kialakításához. A termék a Harmony XB5 termékcsalád része, amely széles körben elismert megbízhatóságáról és tartósságáról az ipari környezetben.

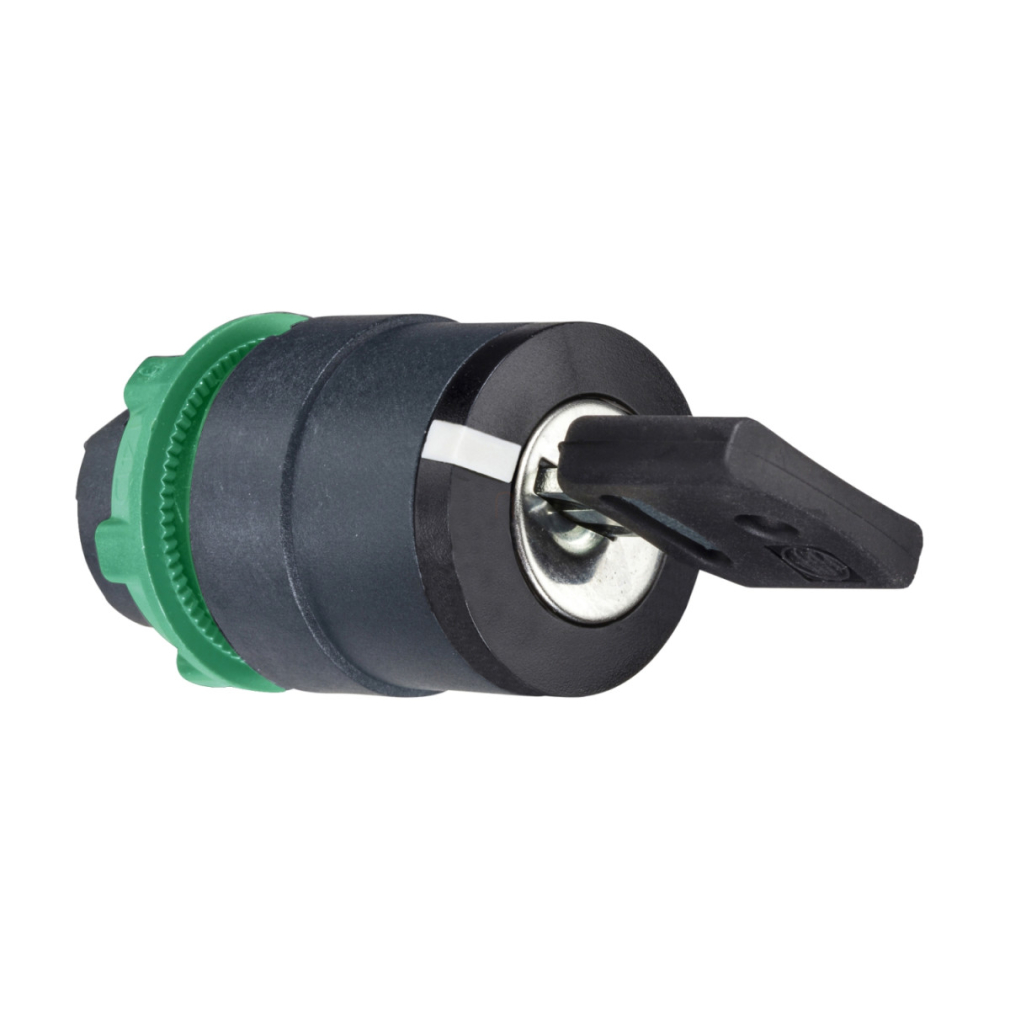

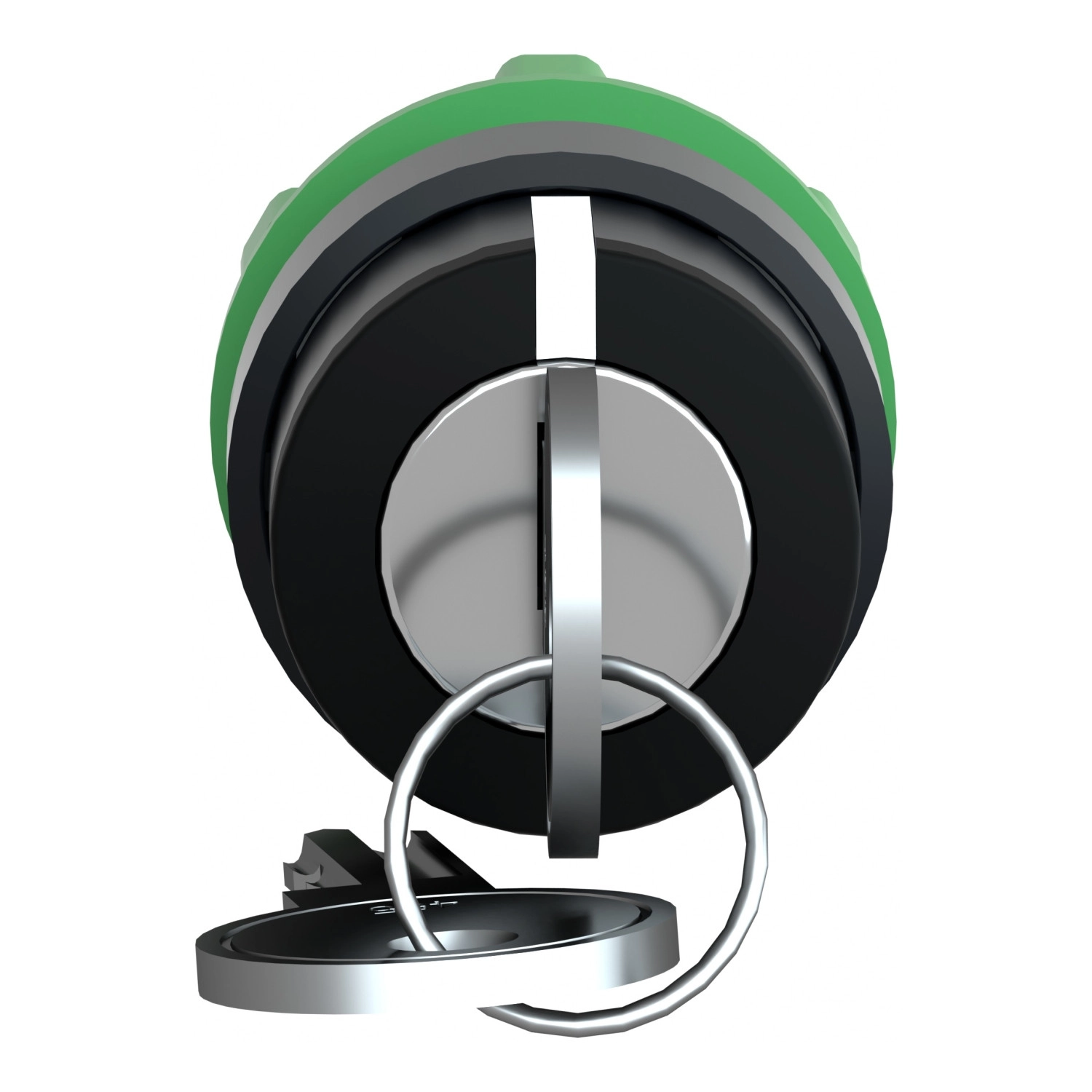

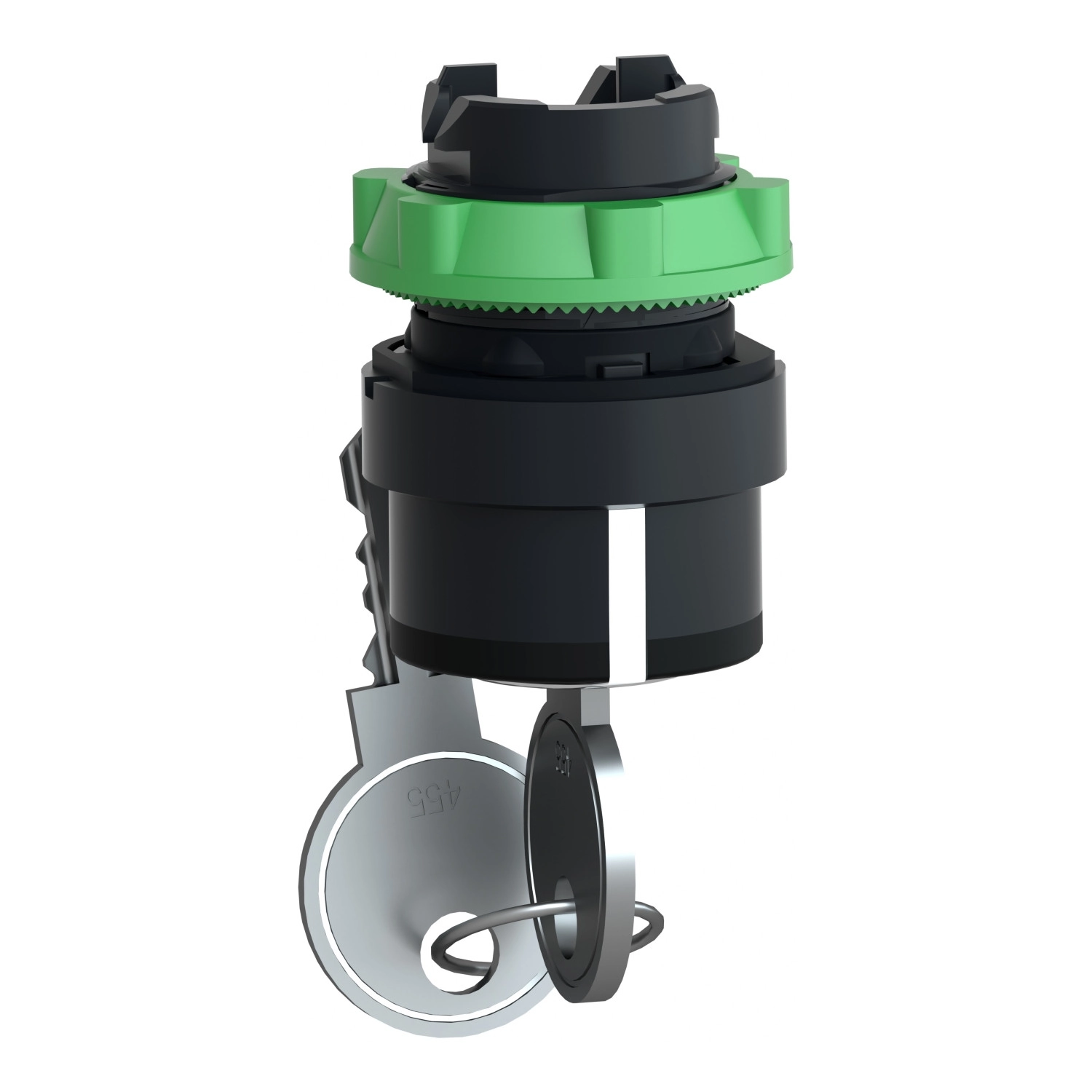

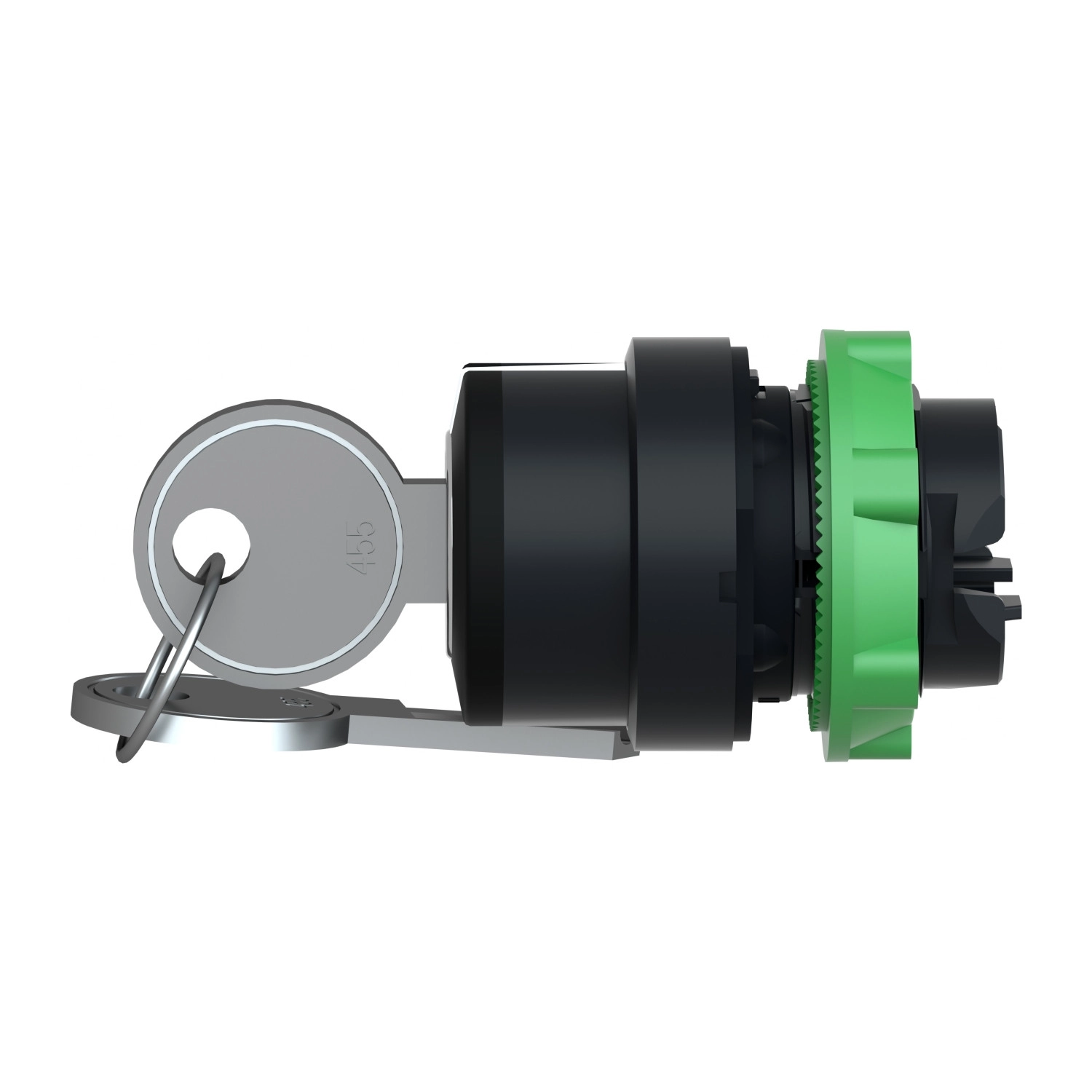

Ez a 22 mm átmérőjű, fekete színű kulcsos választókapcsoló fej sötétszürke műanyag kerettel rendelkezik, amely elegáns megjelenést biztosít, miközben kiváló mechanikai ellenállóképességet nyújt a mindennapi használat során. A ZB5AG08 modell három pozícióba állítható, +/- 45 fokos elfordítási tartománnyal. A kulcs csak a bal oldali pozícióban vehető ki, így fokozott biztonságot nyújt a jogosulatlan működtetés ellen. A jobb oldali pozícióból automatikusan visszatér középállásba, ami ideálissá teszi ideiglenes vezérlési funkciók ellátására.

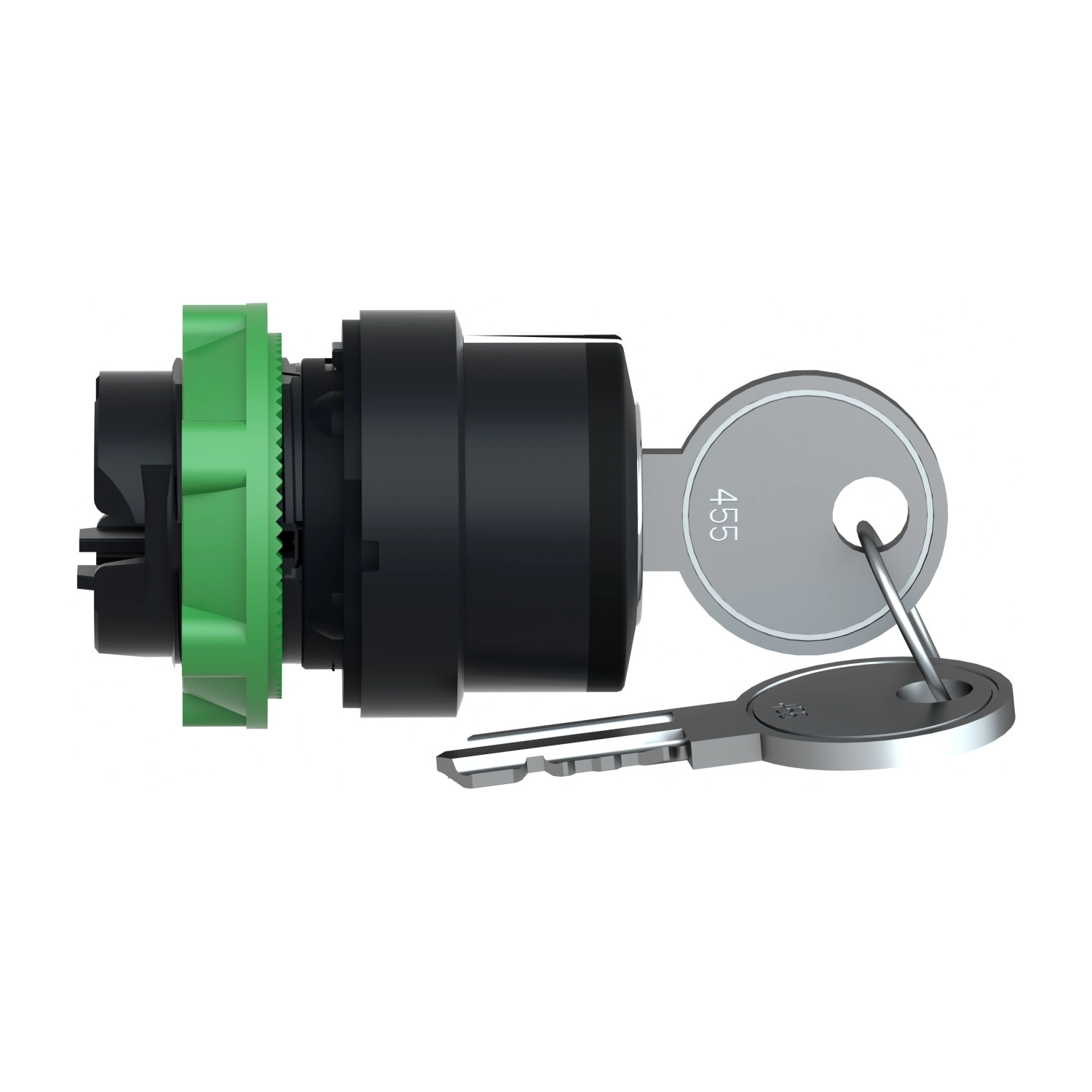

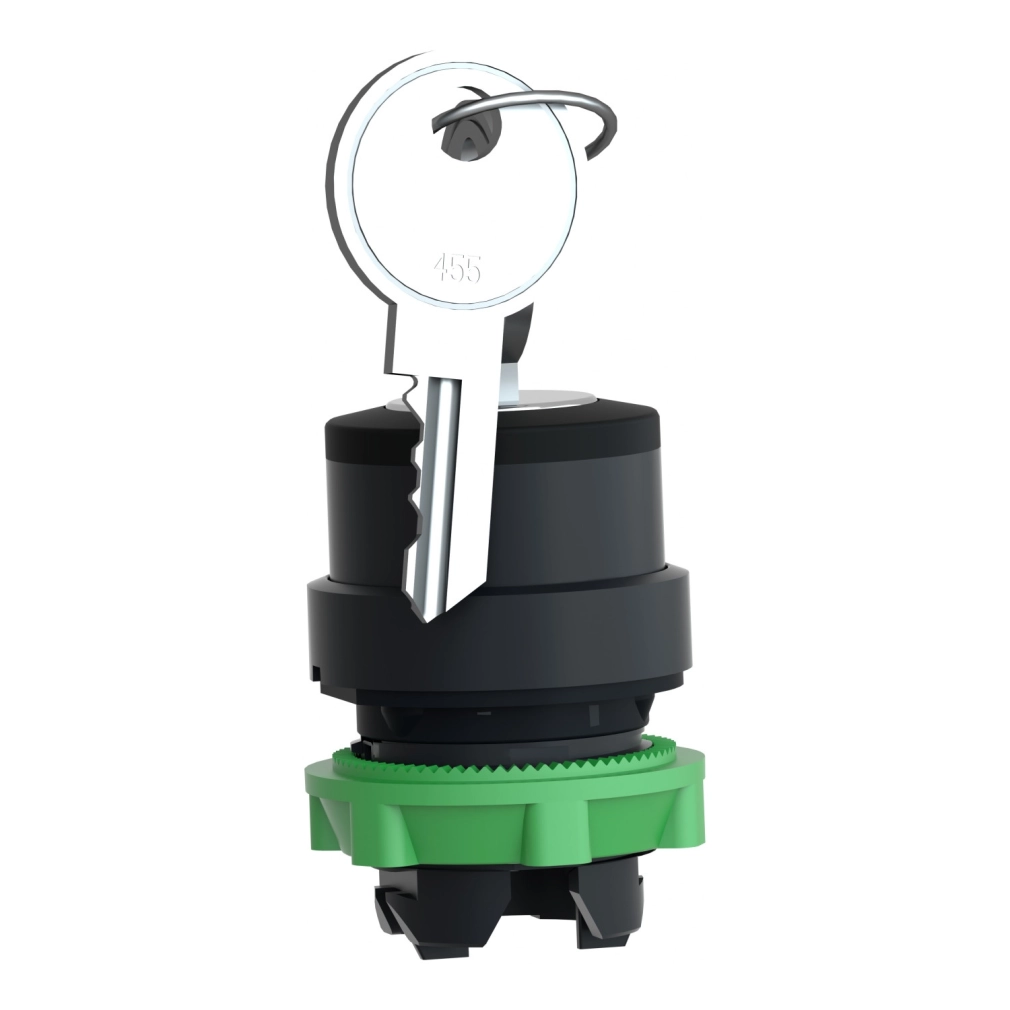

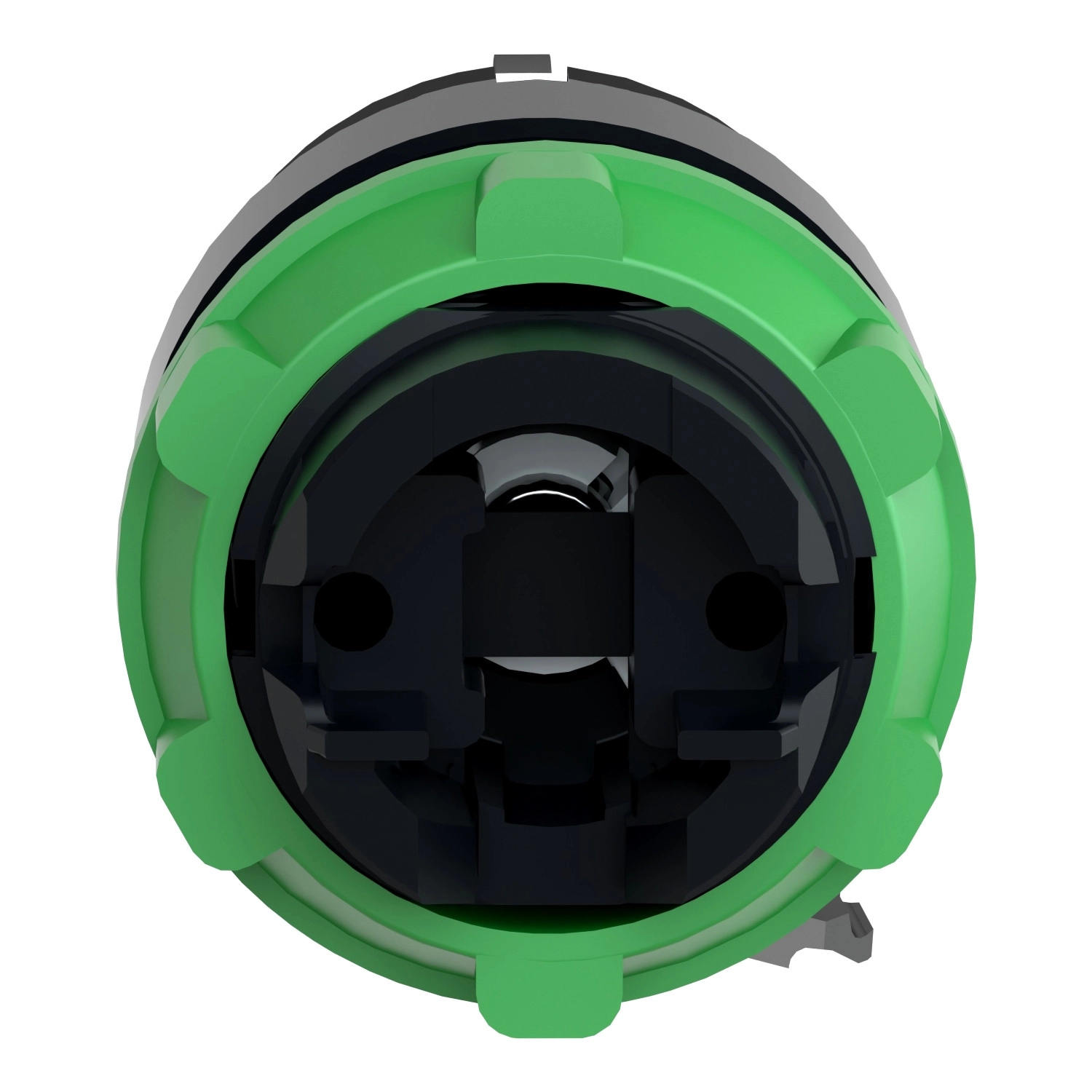

A ZB5AG08 választókapcsoló fejhez 455-ös kulcs tartozik, amely szabványos ipari kulcstípus. Műszaki szempontból kiemelkedő a termék 1 000 000 ciklusos mechanikai élettartama, ami rendkívüli tartósságot jelent még intenzív használat mellett is. A termék standard fejkialakítással rendelkezik, ami azt jelenti, hogy tökéletesen illeszkedik a szabványos Schneider Electric kapcsolóblokkokhoz és rögzítőelemekhez.
A termék tervezése során különös figyelmet fordítottak a védettségre: az IP66, IP67, IP69 és IP69K védelmi osztályok biztosítják, hogy a kapcsoló ellenálljon a pornak, víznek és magas nyomású mosásnak. A NEMA 13 és NEMA 4X besorolás további bizonyíték a termék robusztus kialakítására. Figyelemre méltó a 7 000 000 Pa nyomású nagynyomású mosással szembeni ellenállóképessége 55°C-on, 0,1 méteres távolságból. Az IK06 fokozatú ütésállóság tovább növeli a termék alkalmazhatóságát zordon környezeti feltételek mellett is.
A ZB5AG08 választókapcsoló fej -40...+70 °C közötti üzemi és tárolási hőmérséklet-tartományban használható, ami rendkívül széles alkalmazási területet tesz lehetővé a különböző ipari környezetekben. A termék megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, UL 508 és JIS C8201-5-1 szabványoknak. Rendelkezik DNV, CSA, BV, LROS és UL tanúsítványokkal is, ami igazolja a termék globális felhasználhatóságát különböző piacokon.
A ZB5AG08 választókapcsoló fej különféle elektromos összeállításokkal használható: C3, C4, C5, C6, C7, C8, C11, SF1 és SR1 kódokkal jelölt konfigurációkban, amelyek eltérő számú és elrendezésű érintkezőket tartalmaznak. Ez a rugalmasság lehetővé teszi, hogy a kapcsoló különböző vezérlési feladatokhoz legyen optimalizálva. A kapcsoló pozíciói és a hozzájuk tartozó érintkező állapotok táblázatosan dokumentáltak, ami megkönnyíti a megfelelő alkalmazás tervezését.
A Schneider Electric ZB5AG08 választókapcsoló fej olyan precíziós alkatrész, amely kiemelkedő minőségével, megbízhatóságával és sokoldalúságával ideális választás mind az új vezérlőrendszerek tervezéséhez, mind a meglévő rendszerek korszerűsítéséhez vagy bővítéséhez.
Schneider Electric Harmony XB5 - ZB5AG08 - műanyag választókapcsoló fej, Ø22, 455 kulcsos, bal pozícióban kivehető, jobbról visszatérő, 3 állású műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Értékesítés oszthatatlan egységenként: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról középre rugós visszatérés
Működtető profilja: Fekete kulcskapcsoló
Működtető pozíció információ: 3 pozíció +/- 45°
Kulcszár típusa: 455-ös kulcs
Kulcs kivételi pozíció: Bal
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kód: C4 <6 érintkező esetén egyes és dupla blokkok használata elülső rögzítésnél, C5 <5 érintkező esetén egyes blokkok használata elülső rögzítésnél, C6 <5 érintkező esetén egyes és dupla blokkok használata elülső rögzítésnél, C7 <4 érintkező esetén egyes blokkok használata elülső rögzítésnél, C8 <4 érintkező esetén egyes és dupla blokkok használata elülső rögzítésnél, C11 <3 érintkező esetén egyes blokkok használata elülső rögzítésnél, C3 <6 érintkező esetén egyes blokkok használata elülső rögzítésnél, SF1 <3 érintkező esetén egyes blokkok használata elülső rögzítésnél, SR1 <3 érintkező esetén egyes blokkok használata hátsó rögzítésnél
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláskor: -40...70 °C
Környezeti levegő hőmérséklet üzemeltetéskor: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, UL 508, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Ellenállási tulajdonságok
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinuszos gyorsulás esetén az IEC 60068-2-27 szerint
