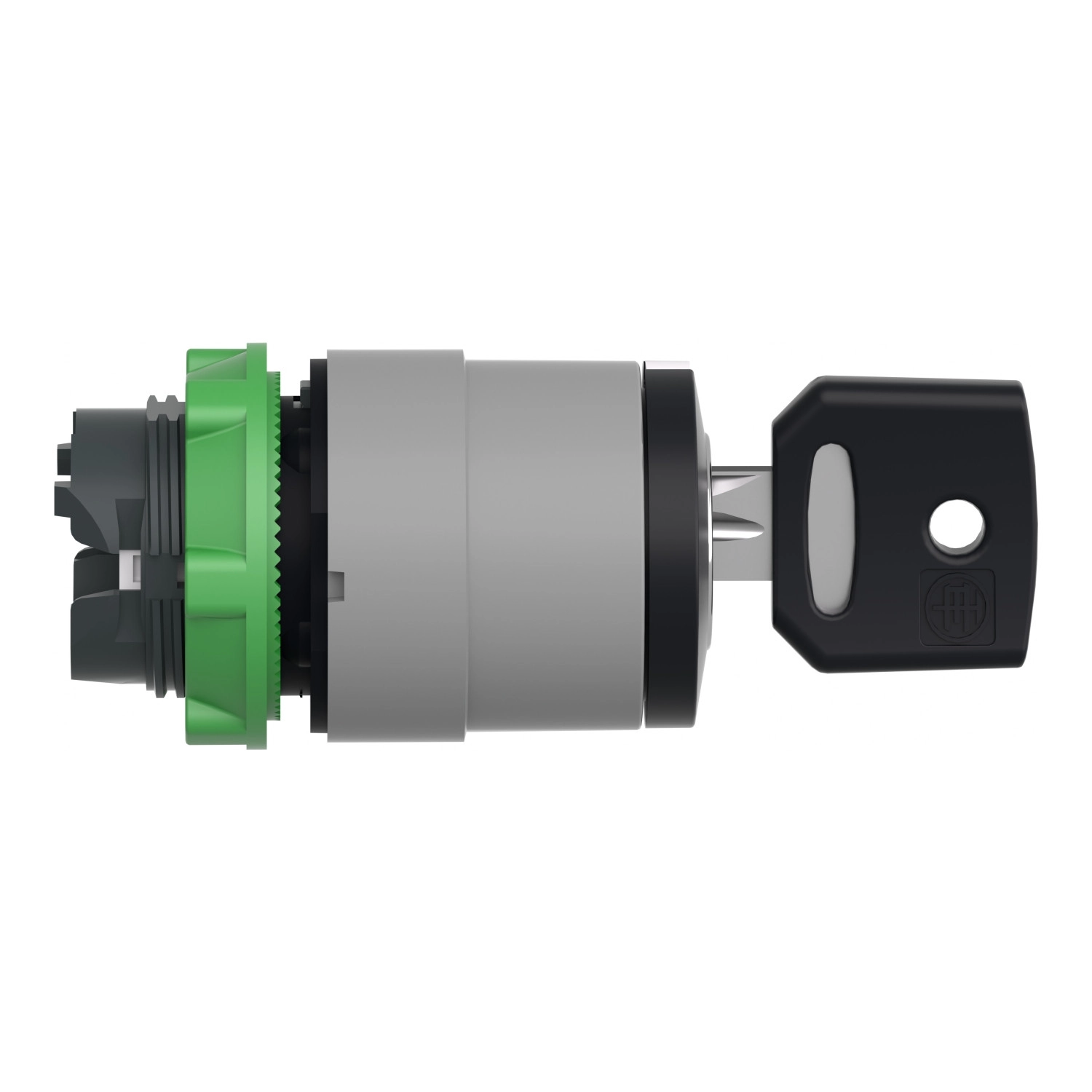

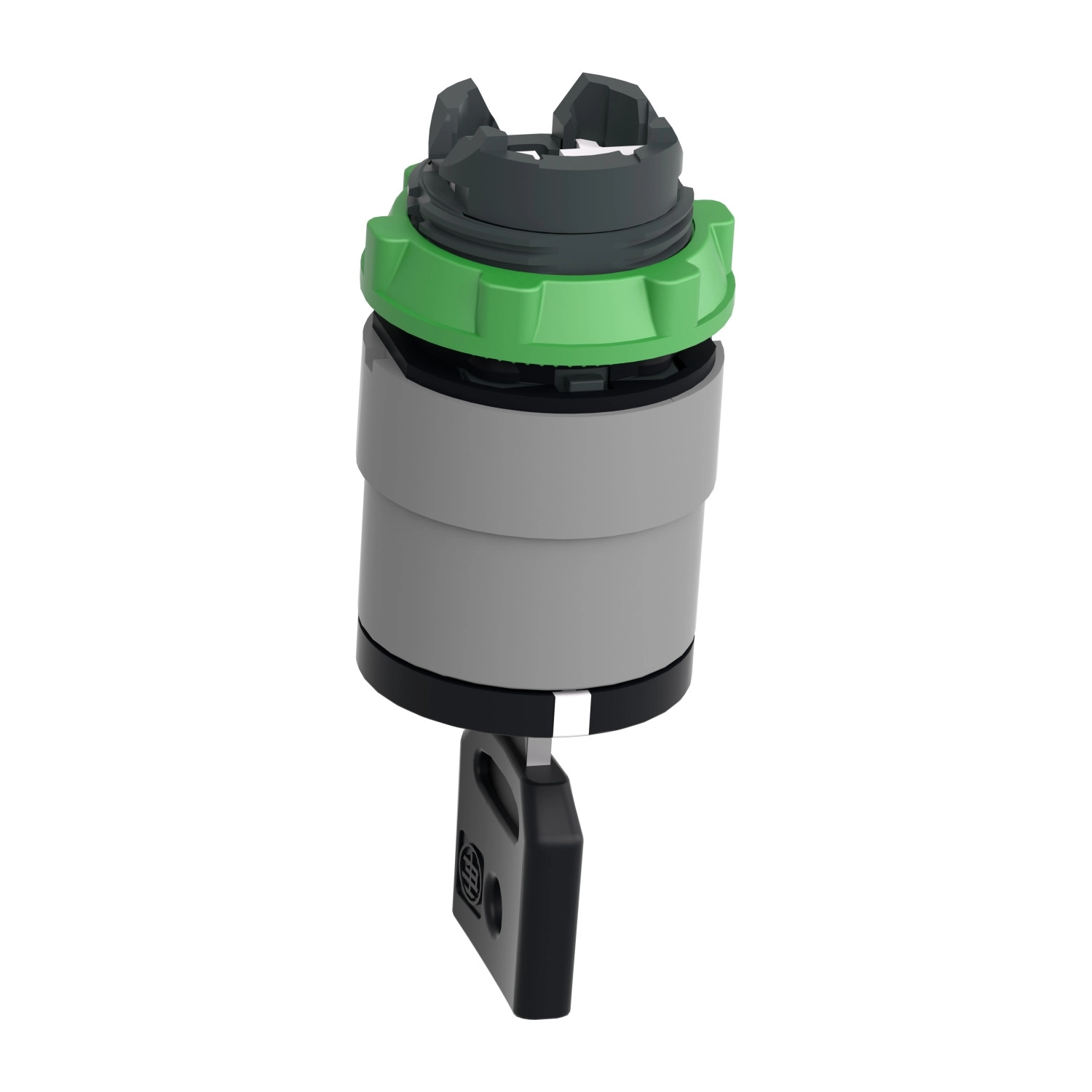

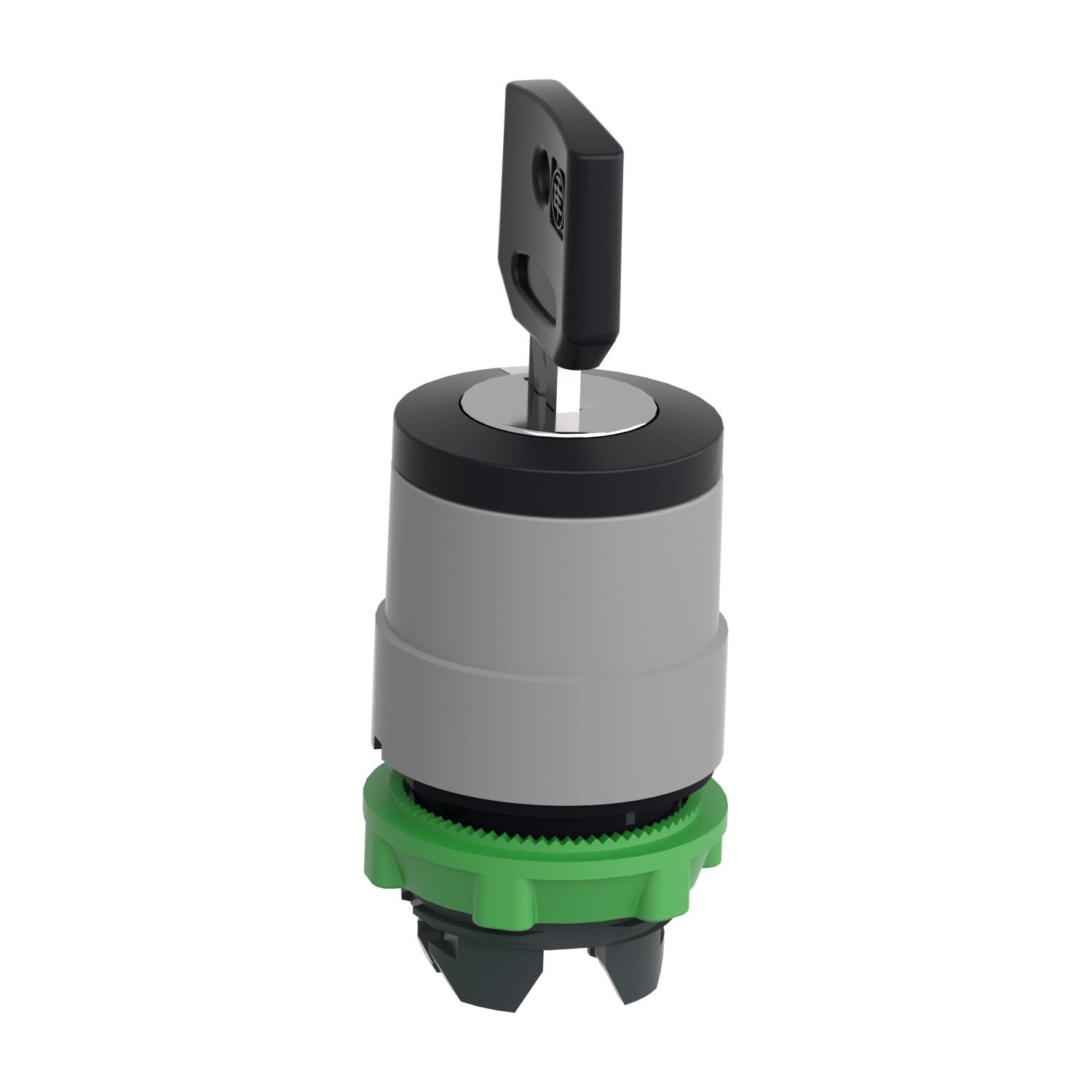

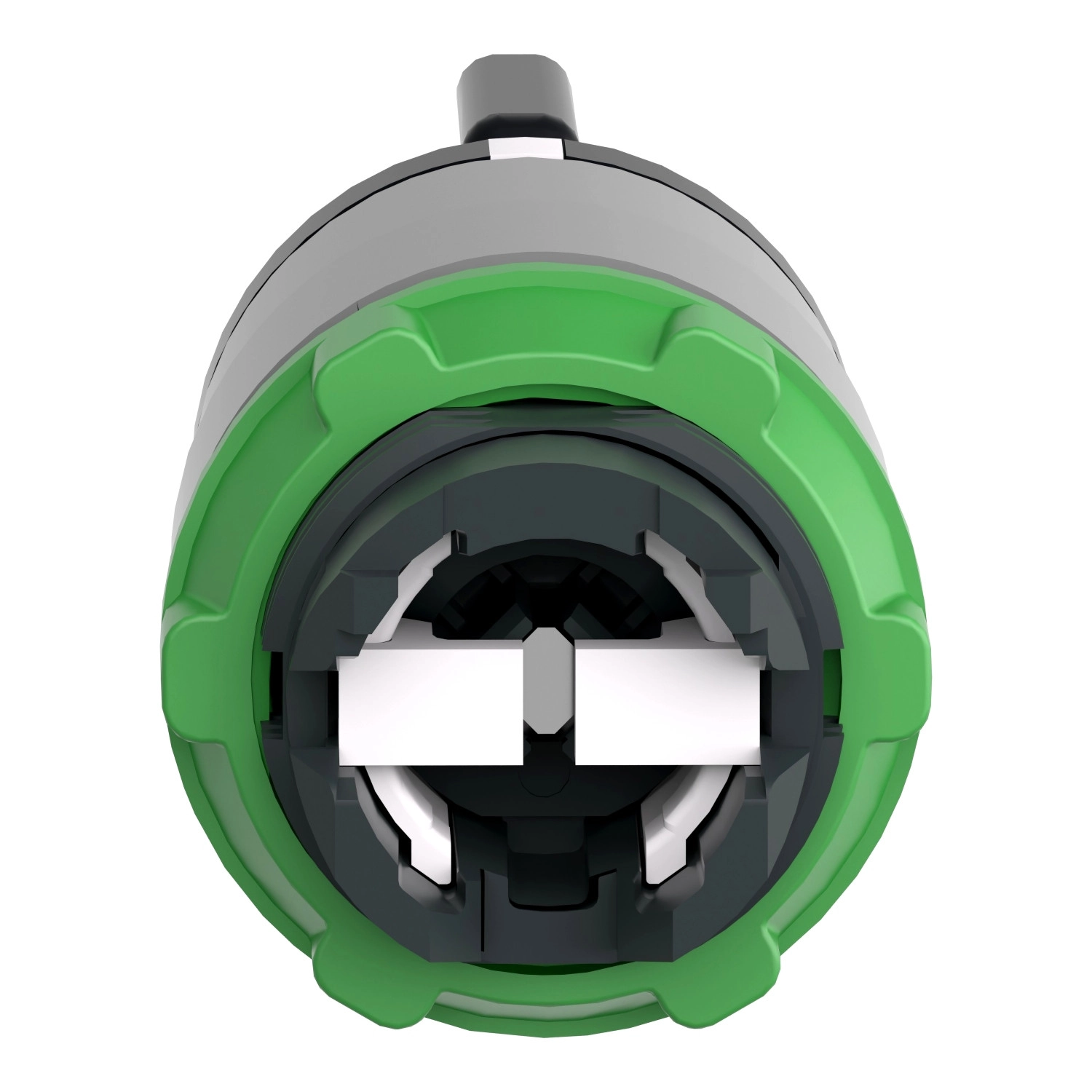

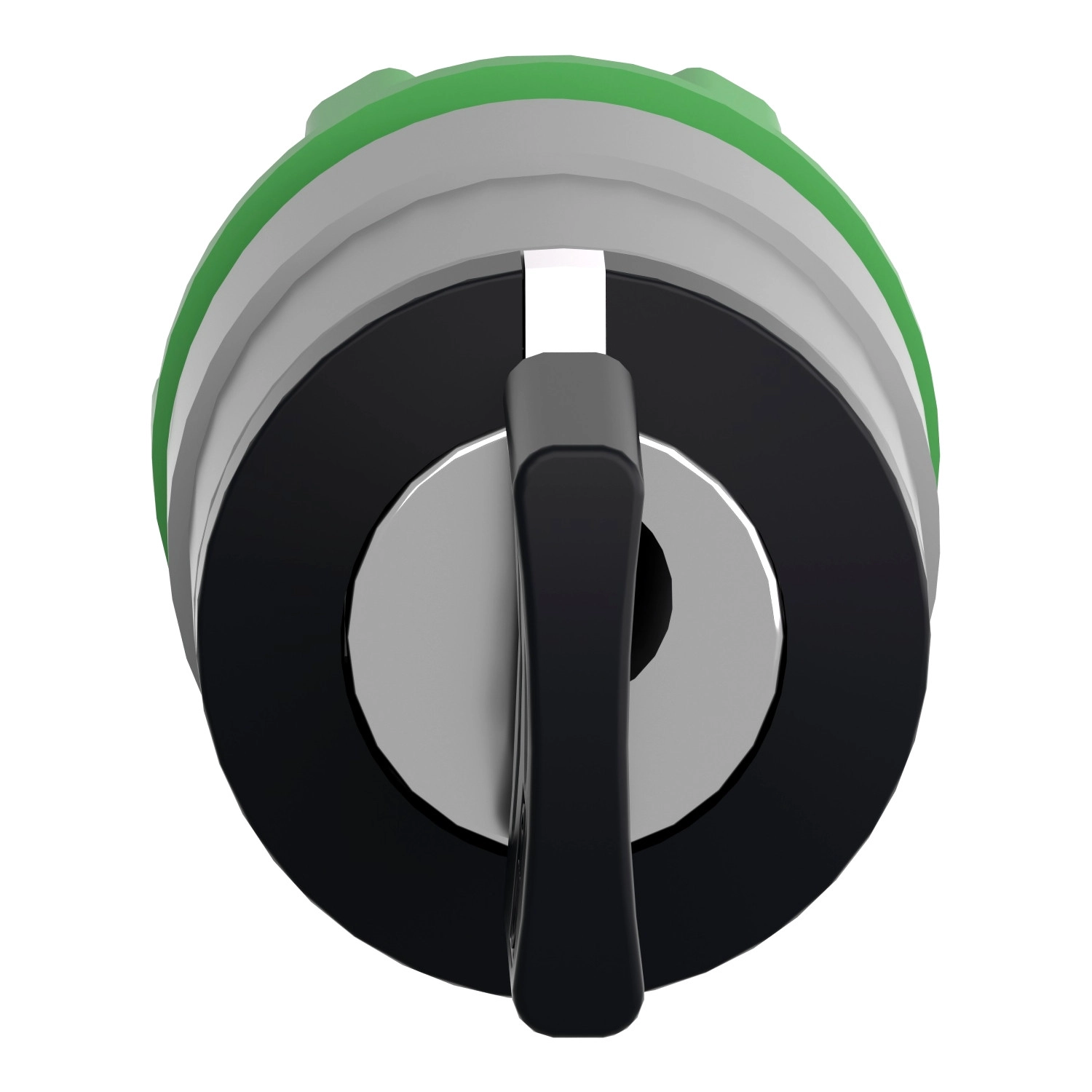

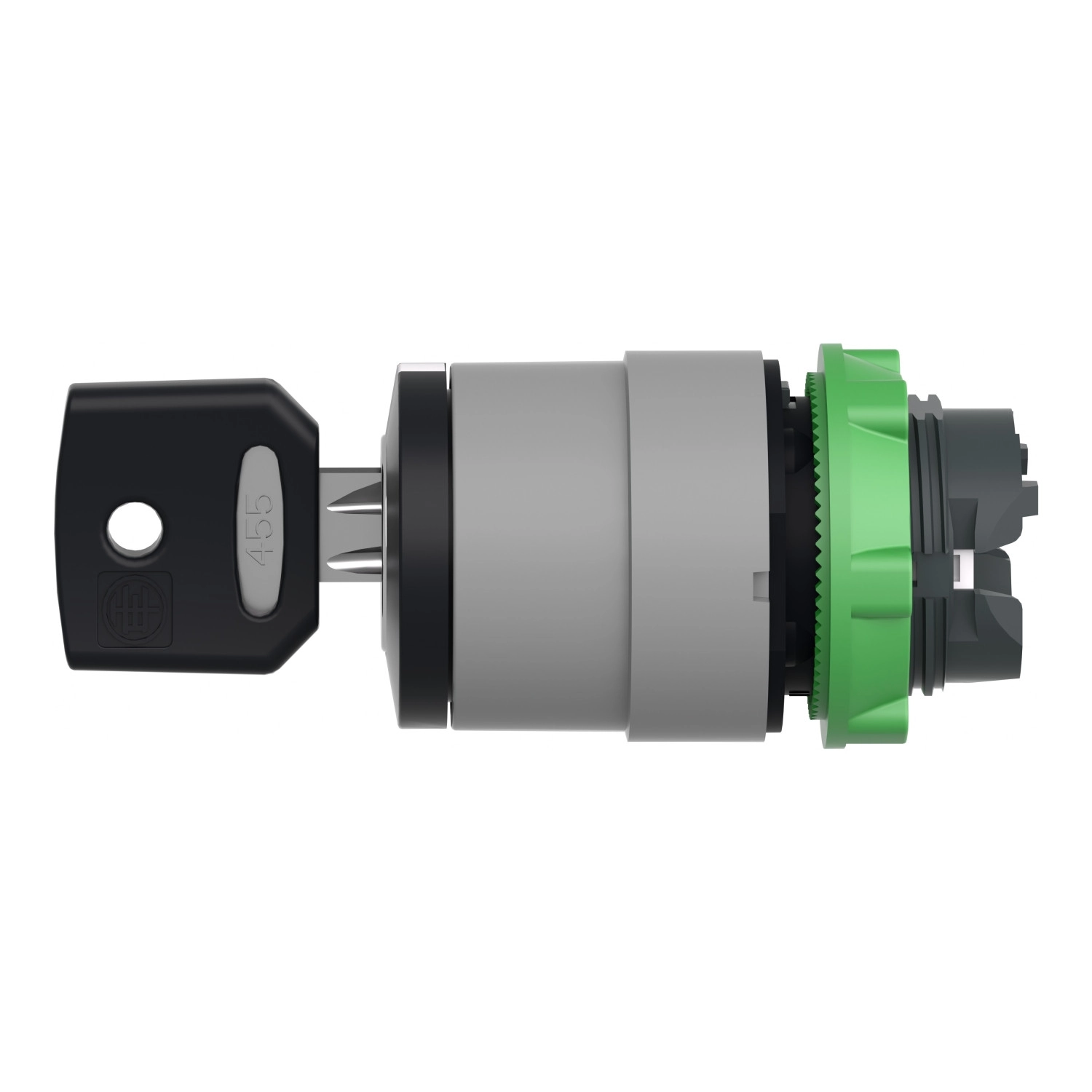

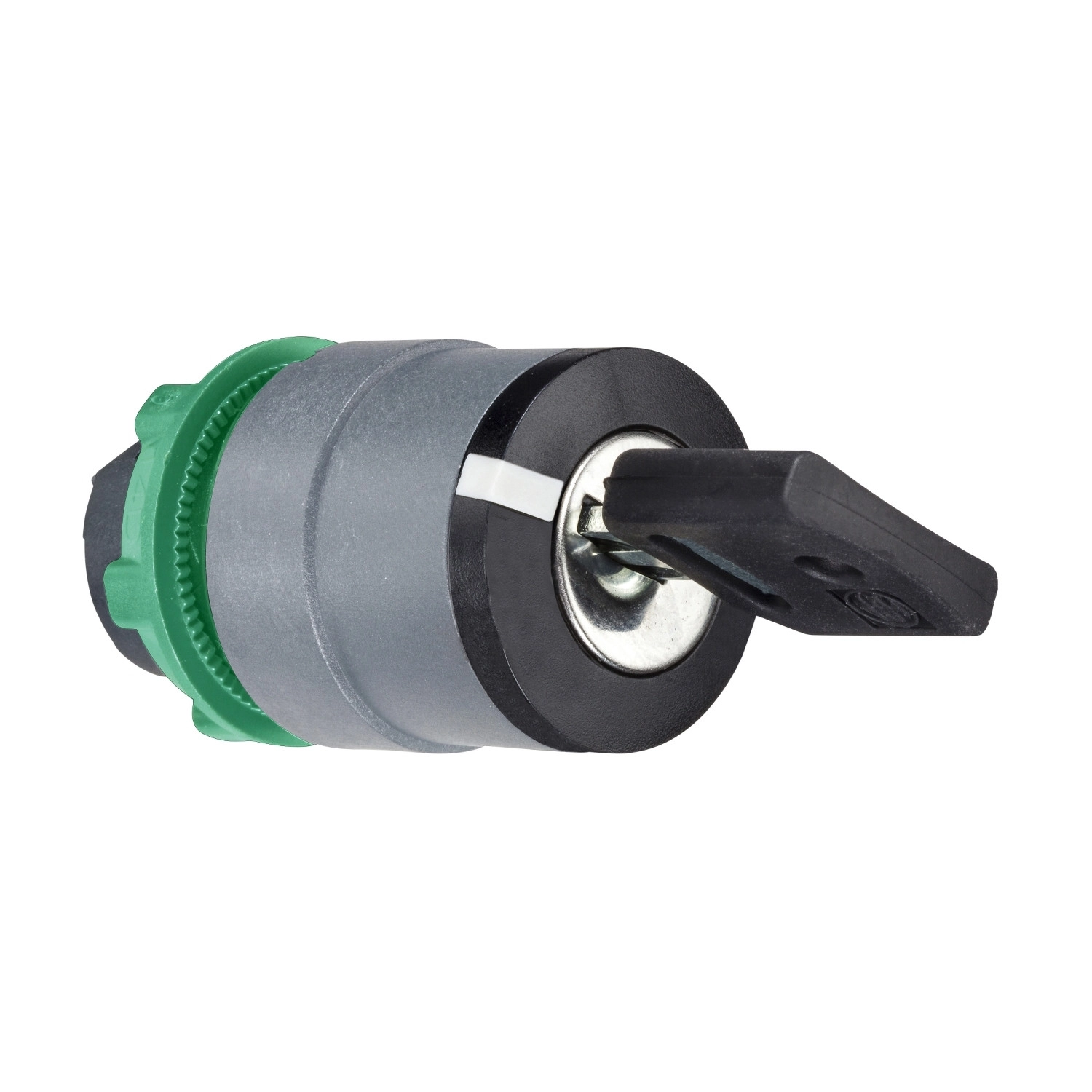

A Schneider Electric Harmony XB5 termékcsaládhoz tartozó ZB5AG05C0 kulcsos választókapcsoló fej egy rendkívül sokoldalú és megbízható ipari kapcsolóelem, amely számos vezérlési alkalmazásban használható. Ez a 22 mm átmérőjű, műanyag kivitelű, fekete színű, 455-ös kulccsal működtethető kapcsolófej professzionális megoldást kínál olyan területeken, ahol a kapcsolási pozíciók korlátozása vagy védelme szükséges.
A ZB5AG05C0 választókapcsoló három pozícióval rendelkezik, amelyek között +/- 45 fokos elfordítással lehet váltani. A kapcsoló jobbról középre rugós visszatérítéssel működik, míg a kulcs kivétele a bal oldali és középső pozícióban lehetséges, ami extra biztonságot nyújt a jogosulatlan működtetés ellen. A szürke előlap (keret) esztétikus megjelenést biztosít, miközben harmonikusan illeszkedik az ipari környezetbe. A kapcsoló fej kerek kialakítású, amely szabványos 22 mm-es furatba szerelhető.
A Schneider Electric ZB5AG05C0 választókapcsoló fej műszaki paraméterei lenyűgözőek: 1.000.000 kapcsolási ciklus mechanikai élettartammal rendelkezik, ami rendkívüli tartósságot jelent még intenzív használat mellett is. A termék IP66 és IP67 védelmi szinttel rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X előírásoknak is. Ez a magas szintű védettség lehetővé teszi a kapcsoló használatát mostoha körülmények között, por és nedvesség jelenlétében is. Az eszköz 7.000.000 Pa nyomású nagynyomású mosóval történő tisztítással szemben is ellenálló 55 °C-on, 0,1 m távolságból, ami különösen előnyös olyan iparágakban, ahol a rendszeres tisztítás elengedhetetlen.
A ZB5AG05C0 választókapcsoló fej széles működési hőmérséklet-tartománya (-40...+70 °C) lehetővé teszi a használatát szélsőséges környezeti feltételek mellett is. Az ütésállósága figyelemre méltó: 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) félszinusz hullám gyorsulás esetén is megfelelően működik az IEC 60068-2-27 szabvány szerint. Rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabványnak megfelelően. A termék II. osztályú túlfeszültség kategóriába tartozik az IEC 60536 szerint, valamint IK06 fokozatú mechanikai védettséggel rendelkezik az IEC 50102 szabvány alapján.
A ZB5AG05C0 kapcsolófej különféle elektromos összeállításokkal használható: támogatja a C3, C4, C5, C6, C7, C8, C11, SF1 és SR1 kódú elektromos konfigurációkat, ami nagy rugalmasságot biztosít a tervezés során. A kapcsoló különböző csatlakozási lehetőségekkel rendelkezik: használható csavaros kapcsokkal, dugaszolható csatlakozókkal, Faston csatlakozókkal vagy nyomtatott áramköri lapon is. Ez a sokoldalúság lehetővé teszi a termék integrálását szinte bármilyen vezérlőrendszerbe. A Schneider Electric ZB5AG05C0 kulcsos választókapcsoló fej tökéletes választás olyan alkalmazásokhoz, ahol a biztonság, megbízhatóság és a hosszú élettartam kritikus fontosságú.
Schneider Electric Harmony XB5 - ZB5AG05C0 - műanyag választókapcsoló fej, Ø22, 455 kulcsos, bal és középső poz. kivehető, jobbról vissz., 3 állású,szürke p. műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Kulcsos választókapcsoló fej
Eszköz rövid neve: ZB5
Előlap anyaga: Szürke színű műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról középre rugós visszatérítés
Működtető profil: Fekete kulcsos kapcsoló
Működtető pozíció információ: 3 pozíció +/- 45°
Kulcstípus: 455-ös kulcs
Kulcs kivételének pozíciói: Bal és középső
Műszaki adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítás kódok
C4: <6 érintkező egyes és dupla blokkok használatával előlapra szerelve
C5: <5 érintkező egyes blokkok használatával előlapra szerelve
C6: <5 érintkező egyes és dupla blokkok használatával előlapra szerelve
C7: <4 érintkező egyes blokkok használatával előlapra szerelve
C8: <4 érintkező egyes és dupla blokkok használatával előlapra szerelve
C11: <3 érintkező egyes blokkok használatával előlapra szerelve
C3: <6 érintkező egyes blokkok használatával előlapra szerelve
SF1: <3 érintkező egyes blokkok használatával előlapra szerelve
SR1: <3 érintkező egyes blokkok használatával hátlapra szerelve
Környezeti jellemzők
Védőkezelés: TH
Üzemi környezeti hőmérséklet: -40...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
