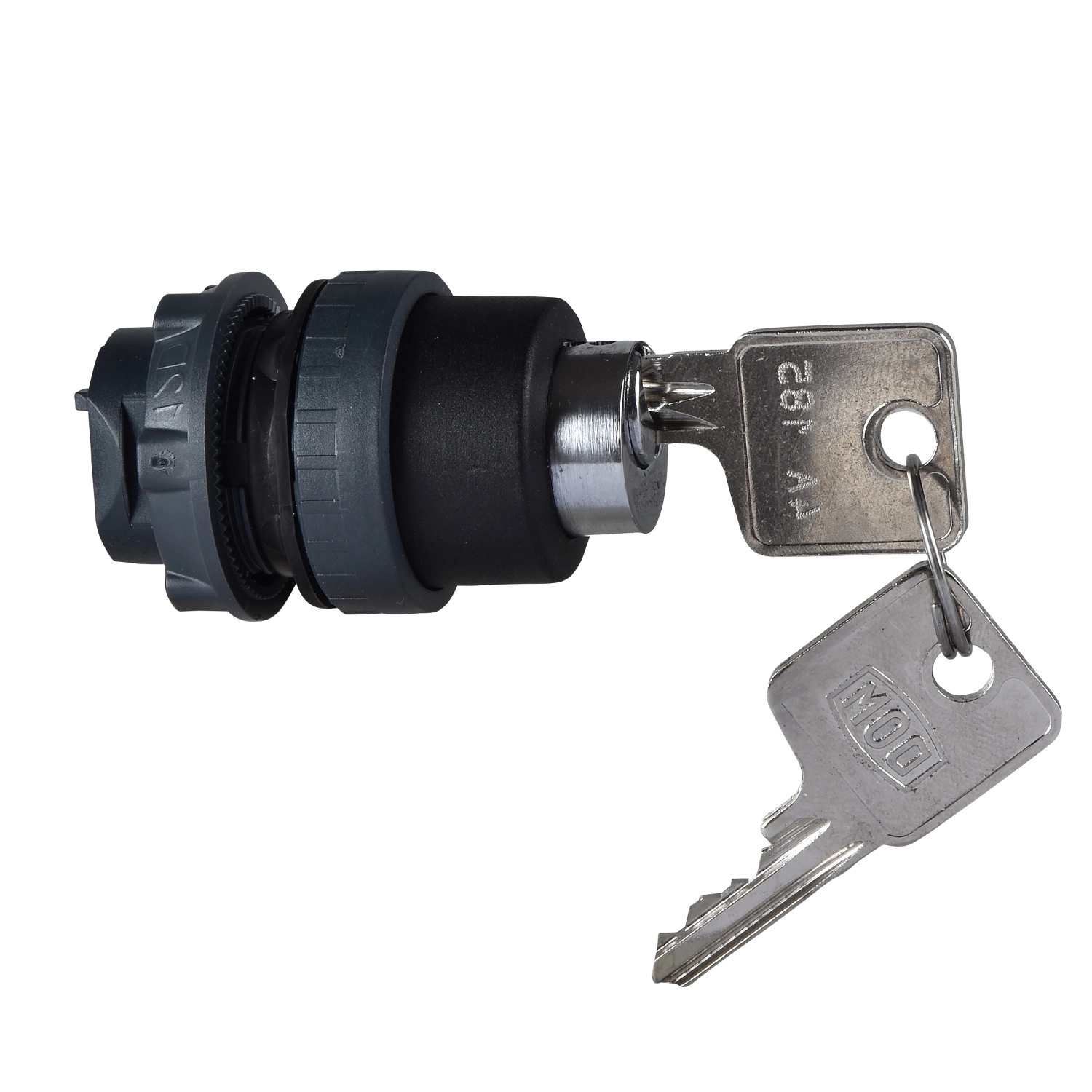

A Schneider Electric Harmony XB5 sorozat ZB5AFDA típusú kulcsos nyomógomb feje egy professzionális ipari vezérlőelem, amely kiváló minőségű kivitelben készül, és számos ipari alkalmazásban használható. Ez a nem világítós nyomógombfej 22 mm-es beépítési átmérővel rendelkezik, ami megfelel az ipari szabványoknak, így könnyen illeszkedik a legtöbb kapcsolópanelbe és vezérlőpultba.
A ZB5AFDA kulcsos kapcsolófej sötétszürke műanyag kerettel készül, ami nemcsak esztétikus megjelenést biztosít, hanem ellenáll a mindennapi használat során fellépő kopásnak és egyéb környezeti hatásoknak is. A működtető egység egy kulcsos kapcsoló Dom 4A185 típusú zárszerkezettel, amely forgó mozgással oldható ki. A kulcs mindkét pozícióban kivehető és minden pozícióban lezárható, ami növeli a biztonsági alkalmazások rugalmasságát, hiszen így különböző működtetési módokat lehet beállítani. A kerek formájú jelzőegység standard típusú, ami illeszkedik a Harmony sorozat többi elemének formavilágához.
A ZB5AFDA műszaki paraméterei kiemelkedők. Az IP66-os védettségi szint biztosítja a por és erős vízsugár elleni védelmet az IEC 60529 szabvány szerint. A NEMA besorolás tekintetében NEMA 13 és NEMA 4X minősítéssel rendelkezik, ami széles körű felhasználhatóságot tesz lehetővé különböző környezeti feltételek mellett. A termék ellenáll akár 7000000 Pa nyomású nagynyomású mosásnak 55 °C-on, 0,1 méter távolságból. Az IK besorolása IK03 az IEC 50102 szabvány szerint, ami bizonyos szintű mechanikai ütésállóságot jelent. A kapcsolófej mechanikai élettartama rendkívül magas, 500000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál még intenzív használat esetén is.
A Schneider Electric ZB5AFDA kulcsos nyomógomb feje széles hőmérséklettartományban használható: üzemeltetési hőmérséklete -25 és +70 °C között, tárolási hőmérséklete pedig -40 és +70 °C között van. A termék Class II elektromos érintésvédelmi osztályba tartozik az IEC 60536 szabvány szerint, ami fokozott biztonságot jelent. Rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint. Ezek a paraméterek alkalmassá teszik ipari környezetben, gyártósorokon, gépeken, járműveken történő használatra, ahol a mechanikai igénybevétel jelentős lehet. A termék számos nemzetközi szabványnak megfelel, többek között az IEC 60947-5-5, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, UL 508 és JIS C8201-1 előírásoknak, és rendelkezik DNV, CSA, BV, LROS és UL listázással is.
Schneider Electric Harmony XB5 - ZB5AFDA - műanyag kulcsos nyomógomb fej, Ø22, 4A185 kulcs, minden pozícióban kivehető és zárható műszaki adatok
Általános műszaki adatok
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világítós nyomógombhoz
Eszköz rövid neve: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejegység típusa: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: Elfordítással oldható
Működtető profilja: Kulcsos kapcsoló
Zárszerkezet típusa: Dom 4A185
Kulcs kivételi pozíciója: Mindkét pozícióban
Zárási pozíció: Mindkét pozícióban
Méretek és fizikai jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 62 mm
Mechanikai élettartam: 500000 ciklus
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kódok
C12 = <6 érintkező egyszeres blokkok használatával elülső szereléshez
C15 = <1 érintkező egyszeres blokkok használatával elülső szereléshez
SF1 = <3 érintkező egyszeres blokkok használatával elülső szereléshez
SR1 = <3 érintkező egyszeres blokkok használatával hátsó szereléshez
C13 = <6 érintkező egyszeres és dupla blokkok használatával elülső szereléshez
Környezeti paraméterek
Védőkezelés: TH
Tárolási hőmérséklet: -40...70 °C
Üzemi hőmérséklet: -25...70 °C
Elektromos érintésvédelmi osztály: Class II az IEC 60536 szerint
IP védettségi szint: IP66 az IEC 60529 szerint
NEMA védettségi fok: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fok: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, UL 508, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Ellenállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás az IEC 60068-2-27 szerint
