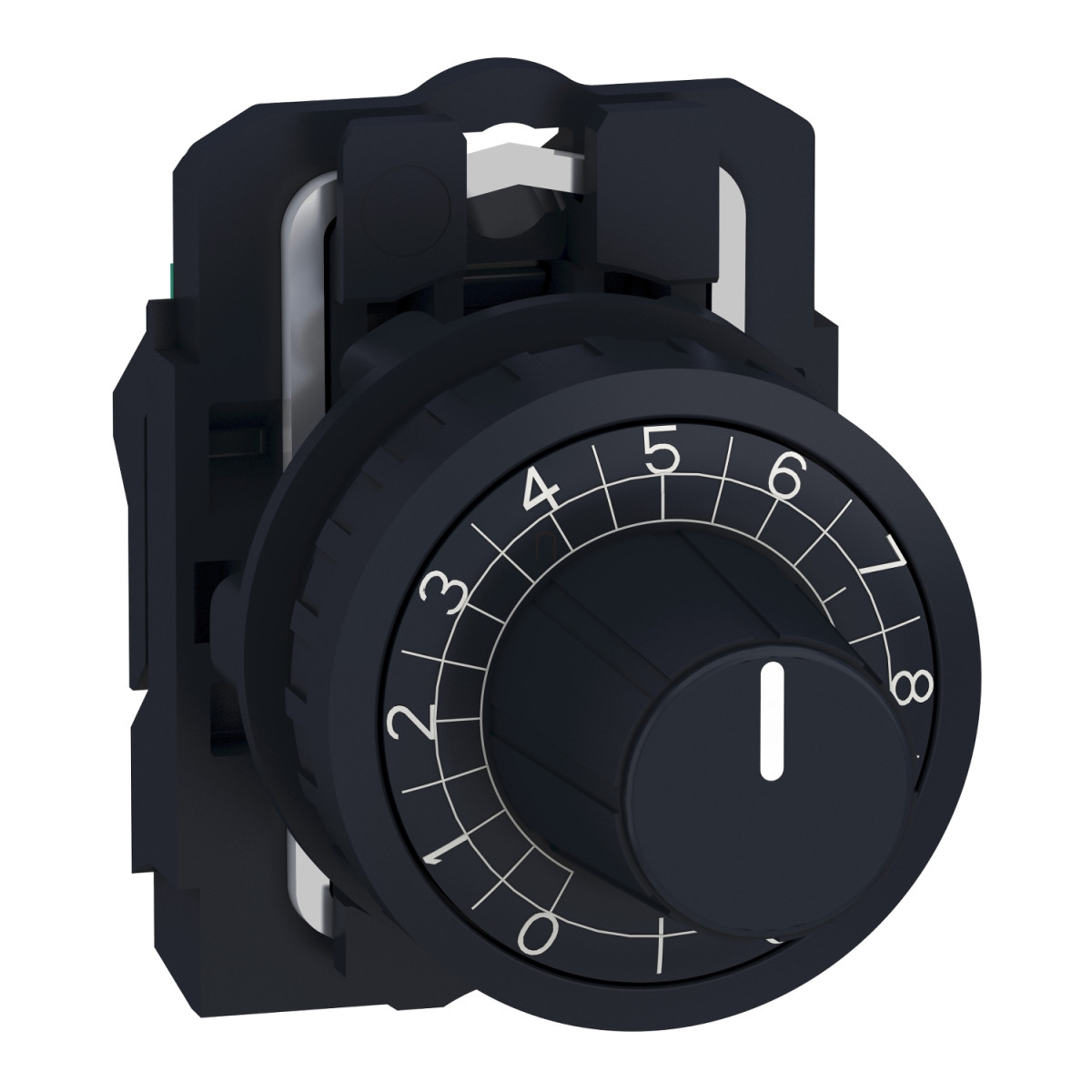

A Schneider Electric Harmony XB5 sorozatú potencióméter fej (ZB5AD912) egy professzionális ipari vezérlőelem, amely kiváló minőséget és megbízhatóságot biztosít az automatizálási és vezérlési alkalmazásokban. Ez a sötétszürke műanyag kivitelű, 22 mm átmérőjű kezelőszerv tökéletes választás precíziós beállítási feladatokhoz az ipari környezetben, ahol fontosak a pontos szabályozási lehetőségek.
A ZB5AD912 egy alapelem, amely 6 mm átmérőjű tengelyhez használható, és rovátkolt, fehér jelölésű forgatógombbal van ellátva. A kerek kialakítású kezelőegység kiemelkedő védettséggel rendelkezik: IP66-os védettségi fokozattal bír az IEC 60529 szabványnak megfelelően, ami biztosítja a por és erős vízsugár elleni védelmet. Emellett NEMA 13 és NEMA 4X besorolással is rendelkezik, továbbá IK03 fokozatú mechanikai ütésállóságot kínál. A termék ellenáll a nagy nyomású (7000000 Pa) mosásnak 55 °C-on, 0,1 méteres távolságból, ami különösen hasznos olyan környezetekben, ahol rendszeres tisztítás szükséges.
A ZB5AD912 potencióméter fej szélsőséges hőmérsékleti körülmények között is megbízhatóan működik, -40°C és +70°C közötti üzemi és tárolási hőmérséklet-tartománnyal rendelkezik. A termék II. érintésvédelmi osztályba tartozik az IEC 60536 szerint, ami fokozott biztonságot jelent a felhasználók számára. A Schneider Electric ZB5AD912 számos nemzetközi szabványnak megfelel, többek között: JIS C8201-5-1, IEC 60947-1, IEC 60947-5-1, UL 508, IEC 60947-5-4, IEC 60947-5-5, CSA C22.2 No 14 és JIS C8201-1. A terméket olyan neves tanúsító szervezetek minősítették, mint a DNV, CSA, BV, LROS (Lloyds Register of Shipping) és szerepel az UL listáján is.
A Schneider Electric Harmony XB5 ZB5AD912 potencióméter fej kiváló rezgésállósággal rendelkezik, 5 gn (f= 2...500 Hz) értékkel az IEC 60068-2-6 szabványnak megfelelően. Ütésállósága is figyelemre méltó: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint. A termék szerelése egyszerű, a dokumentációban részletezett panel kivágási útmutató alapján könnyen beépíthető különböző kapcsolószekrényekbe és vezérlőpanelekbe. A ZB5AD912 a szorítókapcsos vagy csatlakozós bekötés mellett Faston csatlakozókkal is használható, az adatlap szerinti telepítési távolságok betartásával. Szelektorkapcsolók és vészleállító gombok esetén ajánlott a ZB5AZ902 típusú elfordulást gátló lemez használata.
Schneider Electric Harmony XB5 - ZB5AD912 - műanyag potencióméter fej és rögzítő, Ø22, fekete műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Potencióméter fej + rögzítőalap
Eszköz rövid neve: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejtípus: Standard
Termék kompatibilitás: Ø 6 mm tengelyhez
Jelzőegység fejének alakja: Kerek
Kezelőszerv profilja: Rovátkolt gomb, fehér jelöléssel
Kiegészítő információk
Eszköz bemutatása: Alapelem
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -40...70 °C
Áramütés elleni védelmi osztály: II. osztály, megfelel az IEC 60536 szabványnak
IP védettségi fokozat: IP66 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és minősítések
Szabványok: JIS C8201-5-1, IEC 60947-1, IEC 60947-5-1, UL 508, IEC 60947-5-4, IEC 60947-5-5, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds Register of Shipping), UL listázott
Mechanikai tulajdonságok
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint
Szerelési információk
A termék 22 mm-es furatba szerelhető. Ajánlott furat átmérő: Ø22,5 mm. Több termék egymás melletti szerelésekor a minimális távolságok: csavaros vagy dugaszolható csatlakozók esetén 40×30 mm (a×b), Faston csatlakozók esetén 45×32 mm (a×b). Szelektorkapcsolóknál és vészleállító gomboknál ajánlott a ZB5AZ902 típusú elfordulást gátló lemez használata.
