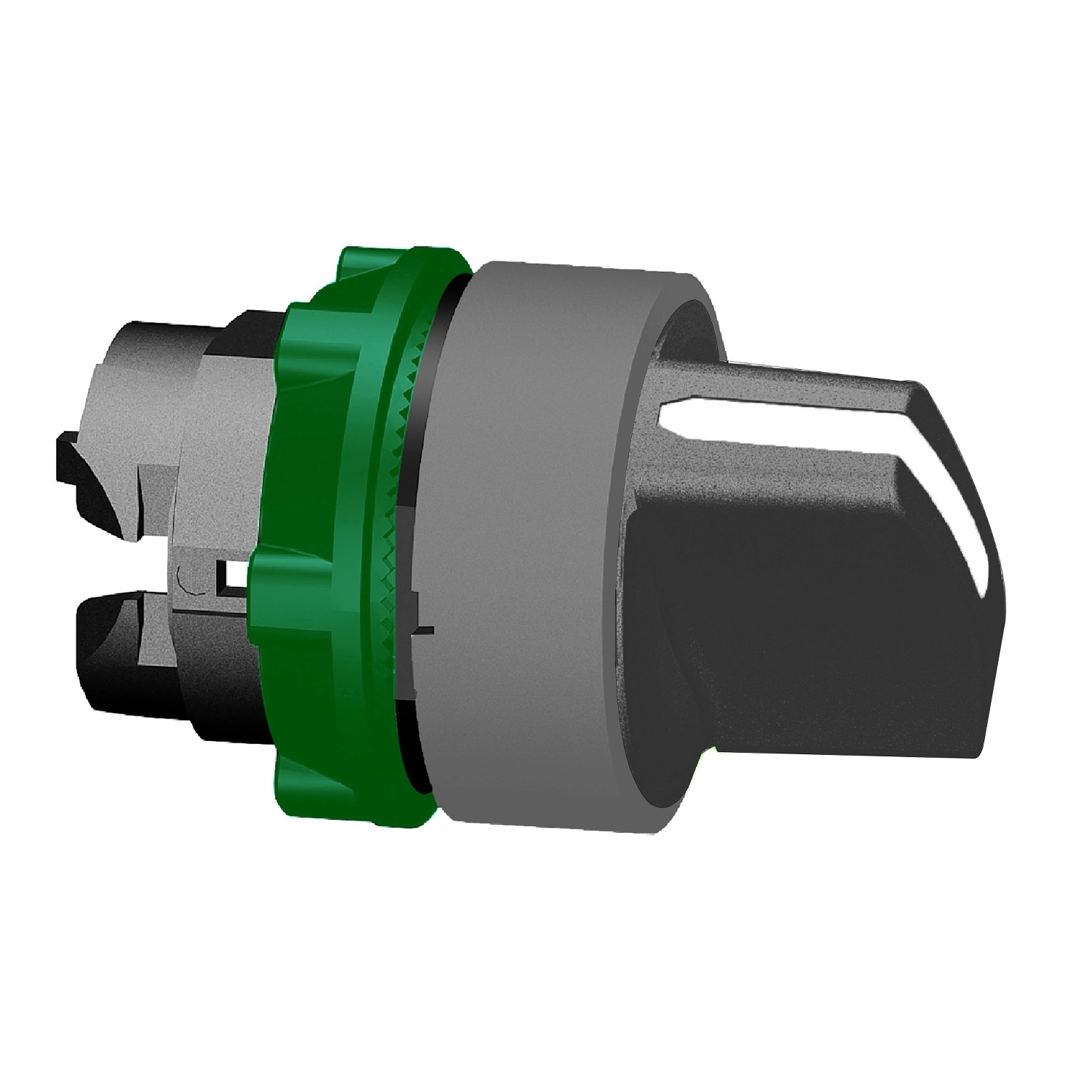

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5AD8C0 műanyag választókapcsoló fej egy kiváló minőségű ipari kapcsolóelem, amely tökéletes választás vezérlőpanelekhez, gépek kezelőfelületeihez és különböző ipari alkalmazásokhoz. Ez a prémium kategóriás választókapcsoló fej a Harmony XB5 sorozat részeként a megbízhatóság és hosszú élettartam megtestesítője az ipari automatizálás területén.
A ZB5AD8C0 választókapcsoló fej 22 mm-es szabványos furatba szerelhető, ami iparági szabvány szerinti kompatibilitást biztosít számos vezérlőpanellel és berendezéssel. A termék 3 pozíciós működéssel rendelkezik, ±45°-os elfordulási tartománnyal, továbbá jobbról középre rugós visszatérítéssel. Ez a funkció különösen hasznos olyan alkalmazásokban, ahol a kapcsoló automatikus visszaállása szükséges a biztonság vagy a folyamatok megfelelő vezérlése érdekében. A fekete standard fogantyú és a szürke színű műanyag keret nem csak esztétikus megjelenést biztosít, hanem tartósságot is kölcsönöz a terméknek a mindennapi ipari környezetben történő használat során.
A ZB5AD8C0 választókapcsoló fej műszaki paraméterei lenyűgözőek. A termék IP67 védelemmel rendelkezik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és időszakos vízbe merítés elleni védelmet jelent. Emellett NEMA 13 és NEMA 4X besorolással is rendelkezik, így különböző környezeti feltételek mellett is megbízhatóan működik. Kiemelkedő ellenállást mutat nagy nyomású mosással szemben is, akár 7000000 Pa nyomásig 55 °C hőmérsékleten, 0,1 méter távolságból. Az IK06 ütésállósági fokozat további mechanikai védettséget biztosít a terméknek. A termék rendkívül széles hőmérsékleti tartományban használható: -40°C-tól +70°C-ig, mind tárolási, mind üzemeltetési körülmények között, ami szélsőséges környezetben is megbízható működést garantál.
A Schneider Electric ZB5AD8C0 választókapcsoló fej mechanikai élettartama kiemelkedő: 1 000 000 ciklus, ami hosszú távú, megbízható működést biztosít gyakori kapcsolási műveletek esetén is. Különböző kontaktus konfigurációkkal használható, amelyeket az elektromos összeállítási kódok jelölnek (C3, C4, C5, C6, C7, C8, C11, SF1, SR1). Ezek a kódok a különböző érintkezőblokk elrendezéseket jelzik, amelyek lehetővé teszik akár 6 érintkező használatát is különböző kombinációkban, elülső vagy hátsó rögzítéssel. A termék kompatibilis az XALD 1-5 kivágással és az XALK 2-5 kivágással rendelkező állomásokkal, tovább növelve a felhasználási lehetőségek körét.
A ZB5AD8C0 választókapcsoló fej számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, CSA C22.2 No 14, UL 508, JIS C8201-5-1 és JIS C8201-1 szabványokat. Emellett DNV, CSA, BV, LROS (Lloyds register of shipping) és UL listázott termékminősítésekkel rendelkezik, ami garantálja a minőséget és a megfelelőséget világszerte. A kapcsoló kiváló rezgésállósággal rendelkezik (5 gn, f= 2-500 Hz az IEC 60068-2-6 szerint), valamint kiemelkedő ütésállósággal (30 gn 18 ms időtartamig és 50 gn 11 ms időtartamig félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint), ami tovább növeli a megbízhatóságát még a legmostohább ipari körülmények között is.
ZB5AD8C0 műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Fej választókapcsolóhoz
Eszköz rövid neve: ZB5
Keret anyaga: Műanyag, szürke színű
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról középre rugós visszatérítés
Működtető profil: Fekete standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Eszköz megjelenítés: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működés közben: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, UL 508, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listázott
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
