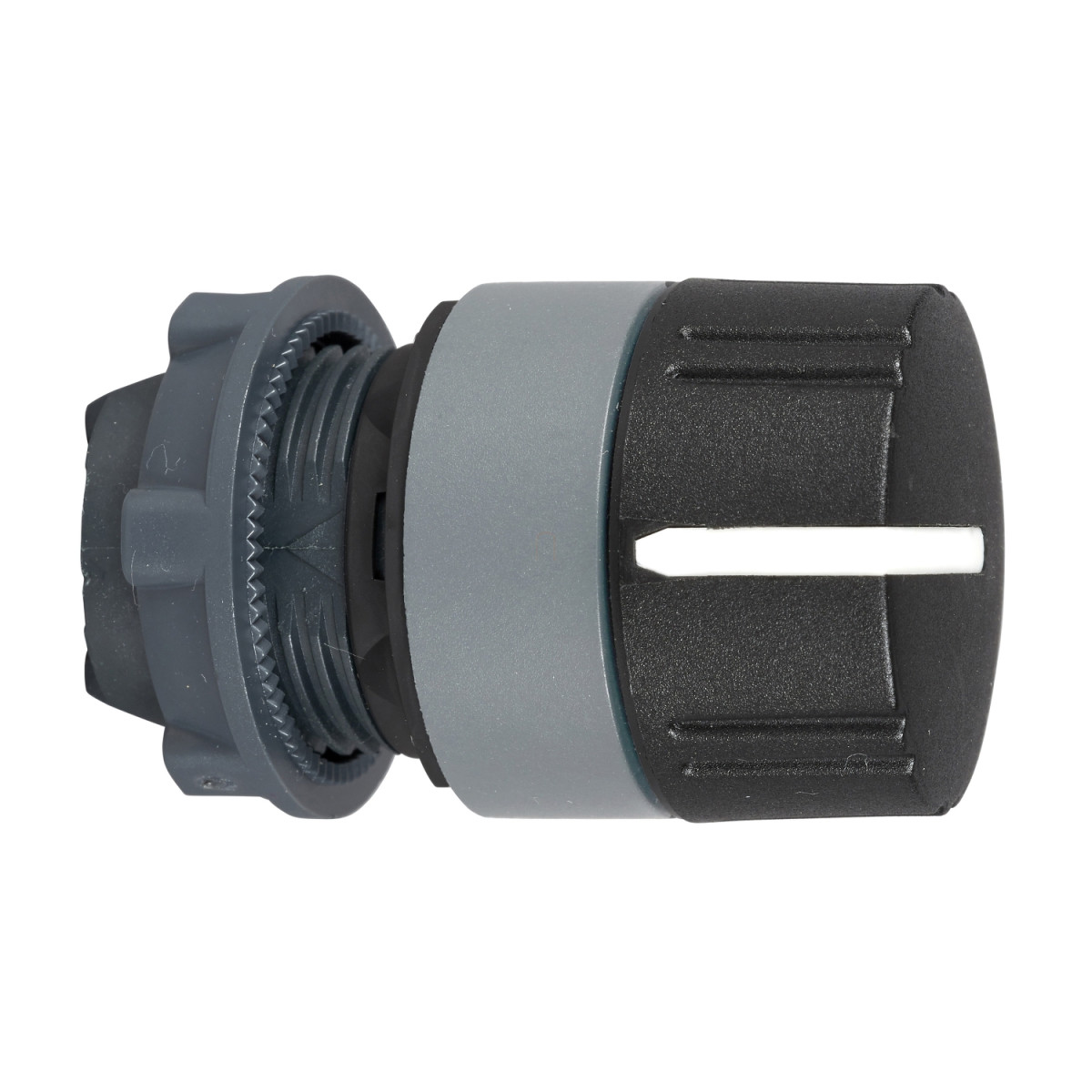

A Schneider Electric Harmony XB5 termékcsalád ZB5AD89C0 választókapcsoló feje a modern ipari automatizálás és vezérlőrendszerek egyik kulcsfontosságú komponense. Ez a 22 mm átmérőjű, műanyag kivitelű fekete kapcsolófej szürke peremmel rendelkezik, amely tökéletesen illeszkedik a Harmony XB5 termékcsalád esztétikai és műszaki követelményeihez. A ZB5AD89C0 modell 3 pozíciós kialakítása (+/- 45°) és a jobbról középre történő rugós visszatérése rugalmas vezérlési lehetőségeket biztosít különböző ipari alkalmazásokban.
A ZB5AD89C0 választókapcsoló fej elsősorban vezérlőpultokba, kapcsolószekrényekbe és ipari berendezésekbe történő beépítésre lett tervezve. A 22 mm-es szabványos szerelési átmérő megkönnyíti a beépítést, és kompatibilitást biztosít a legtöbb ipari vezérlőpanellel. A termék különlegessége a recés kivitelű fekete gomb, amely nemcsak esztétikus megjelenést kölcsönöz, hanem a jó fogást és biztonságos kezelhetőséget is garantálja még kesztyűben vagy nehéz körülmények között is. A szürke perem biztosítja a kiváló láthatóságot és a kezelőelemek közötti egyértelmű megkülönböztetést a vezérlőpultokon.
A ZB5AD89C0 műszaki paraméterei lenyűgözőek: a kapcsoló mechanikai élettartama eléri az 1 millió kapcsolási ciklust, ami kiemelkedő tartósságot jelent még intenzív használat mellett is. IP67-es védettségi szintje biztosítja a por és nedvesség elleni teljes védelmet, míg az IK06 fokozat garantálja a megfelelő ütésállóságot. A terméket -40°C és +70°C közötti környezeti hőmérséklet-tartományban lehet üzemeltetni, ami rendkívüli sokoldalúságot biztosít különböző ipari környezetekben való alkalmazásra. Az elektromos összeállítás rugalmas: a kapcsoló több különböző kódú összeállításban használható (C3, C4, C5, C6, C7, C8, C11, SF1, SR1), így számos különböző kapcsolási konfigurációt tesz lehetővé, maximum 6 kontaktusig.
A Schneider Electric ZB5AD89C0 választókapcsoló fej nemzetközi tanúsítványokkal rendelkezik, beleértve az UL, CSA, BV, LROS és DNV minősítéseket, ami biztosítja a termék globális elfogadottságát és megfelelőségét a szigorú biztonsági előírásoknak. Megfelel az IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1 és más releváns szabványoknak. A NEMA 13 és NEMA 4X besorolás tovább növeli a termék alkalmazhatóságát különböző ipari környezetekben. Ezen felül a kapcsoló kiváló rezgésállósággal (5 gn, f=2...500 Hz) és ütésállósággal (30 gn 18 ms-ig, illetve 50 gn 11 ms-ig) rendelkezik, ami alkalmassá teszi még a legmostohább ipari körülmények közötti használatra is.
Schneider Electric Harmony XB5 - ZB5AD89C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló fej
Rövid terméknév: ZB5
Perem anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 22 mm
Fejforma: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról középre rugós visszatérés
Működtető kivitele: Fekete recés gomb
Kapcsoló pozíciók: 3 pozíció +/- 45°
Méretek
Teljes szélesség: 29 mm
Teljes magasság: 29 mm
Teljes mélység: 46 mm
Teljesítmény adatok
Mechanikai élettartam: 1.000.000 ciklus
Elektromos jellemzők
Elektromos összeállítási kódok: C3, C4, C5, C6, C7, C8, C11, SF1, SR1 (különböző kontaktus elrendezések)
Környezeti jellemzők
Védettség: IP67 az IEC 60529 szerint
NEMA védettség: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7.000.000 Pa 55°C-on, 0,1 m távolságból
IK védettség: IK06 az IEC 50102 szerint
Tárolási hőmérséklet: -40...+70°C
Üzemi hőmérséklet: -40...+70°C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS, UL
Mechanikai ellenállás
Rezgésállóság: 5 gn (f=2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam=18 ms) és 50 gn (időtartam=11 ms) félszinusz hullám gyorsulásnál az IEC 60068-2-27 szerint
